Drehriegel
Drehriegel verschließen Schaltschranktüren, Maschinenverkleidungen, Klappen und Wartungszugänge sicher und vibrationsfest – eine Vierteldrehung genügt: Riegel zu, Tür verriegelt. Kein Schrauben, kein Haken, kein komplizierter Mechanismus. HUG führt das KIPP-Drehriegel-Programm vom Standard-Vierkantverschluss über abschließbare Ausführungen bis zum Kompressions-Drehriegel.
Zu Ihrem Experten für Drehriegel, Zungen, Schlüssel
Andreas Selwitschka
Technische Infos
68 Artikel gefunden
Produktanzeige:

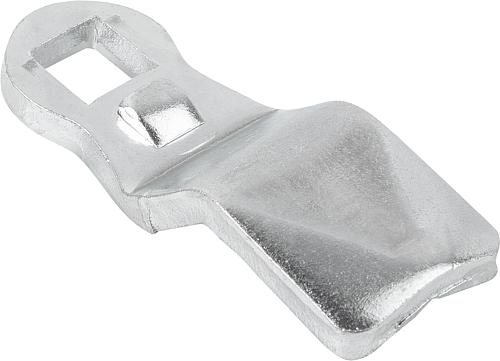

Zunge L=45, Edelstahl blank - K1114.245X400
Ab
2,40 €*
Abonnement
Werkstoff: Edelstahl 1.4301. Ausführung: blank. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
1/4 Drehverschluss Kreuzschlitzkopf - K1730
Ab
2,34 €*
Abonnement
27 Varianten verfügbar
Werkstoff: Stahl. Ausführung: verzinkt. Hinweis: Vierteldrehverschlüsse zum sicheren Halten und Verschließen von Klappen, Behälterdeckeln, Maschinenverkleidungen und dergleichen. Der Verschluss wird durch eine 90° Drehung geschlossen und geöffnet. Dabei bewegt sich der sogenannte Querstift im Verschlussbolzen über eine Kurve im Verschlussunterteil und spannt so die Feder vor. Am Endpunkt der Kurve befindet sich eine kleine Vertiefung in welcher der Kreuzstift einrastet. Die von der Feder erzeugte Vorspannkraft des Verschlusses sorgt dafür, dass die Verbindung vibrationssicher geschlossen bleibt. Alle Bauteile des Verschlusssystems (Verschlussbolzen, Haltescheibe und Verschlussunterteil) sind unverlierbar mit der Abdeckung bzw. dem Rahmen verbunden. Die Bedienung erfolgt über Kreuzschlitz. Der Vierteldrehverschluss besteht immer aus 1/4 Drehverschluss, Haltescheibe und Verschlussunterteil. Montage: Durch die Abdeckung wird ein Loch von 8 mm gebohrt, der Bolzen mit Querstift durchgesteckt und von der Rückseite mit der Haltescheibe gesichert. Im Rahmen wird ein Mittelloch von 13 mm sowie zwei Befestigungslöcher nach dem Lochbild des Unterteils gebohrt. Zubehör: Haltescheiben K1731. Verschlussunterteile K1732. Technische Daten: Maximale Zugkraft 1300 N.
Drehriegel kleine Ausführung Zink - K0518
Ab
1,92 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Gehäuse und Betätigung Zinkdruckguss. Zunge Stahl. Ausführung: Gehäuse und Betätigung verchromt, bei Knebelausführung schwarz pulverbeschichtet. Zunge verzinkt. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Zunge in der gewünschten Ausführung bitte separat bestellen. Zubehör: Steckschlüssel K0535 Betätigung: Schlitz
Kompressions-Drehriegel mit variablem Anzugsweg, Stahl - K0528
Ab
18,06 €*
Abonnement
28 Varianten verfügbar
Werkstoff: Drehriegel Stahl. Sterngriff DIN 6336 Duroplast. Ausführung: Drehriegel verzinkt und blau chromatiert. Sterngriff schwarz. Hinweis: Kompressions-Drehriegel werden vorwiegend bei Türen und Gehäusen eingesetzt die einen höheren Anpressdruck der Dichtung verlangen. Rechts oder links einsetzbar. Montage: In einer Bohrung von Ø25 mm wird eine Kerbe für den Arretierstift eingebracht. Der Verschluss wird durch die Bohrung gesteckt. Zum Überschieben und Befestigen der Mutter muss sich die Zunge in Endlage und in der Mitte der Aussparung befinden. Auf Anfrage: Wasserdichte Ausführung gemäß IP65. Funktionen: Durch Rechtsdrehen der Betätigung wird die Zunge um 90° gedreht und in Schließstellung gebracht. Durch weiteres Drehen wird die Zunge über das Gewinde in axialer Richtung angezogen und somit der Anpressdruck erhöht. Die Entriegelung des Verschlusses erfolgt durch Linksdrehung. Dabei wird die Zunge in Endstellung formschlüssig geöffnet, wodurch auch ein sicheres Öffnen bei klebenden Dichtungen gewährleistet ist. Der variable Anzugsweg beträgt 7 mm. Der Klemmbereich von 9-44 mm wird von 7 abgekröpften Zungen (Maß A) abgedeckt. Die Lieferung erfolgt komplett montiert. Zubehör: Steckschlüssel K0535 Betätigung: Doppelbart 3 mm L: 44 A: 17 - 24 Gewicht ca. kg : 0,111
Zunge für Drehriegel klein, Stahl - K0519
Ab
0,41 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Gehäuse und Betätigung Zinkdruckguss. Zunge Stahl. Ausführung: Gehäuse und Betätigung verchromt, bei Knebelausführung schwarz pulverbeschichtet. Zunge verzinkt. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Zunge in der gewünschten Ausführung bitte separat bestellen. Zubehör: Steckschlüssel K0535 A: 19,5 L: 25
Drehriegel mit federgelagerter Zunge - K0522
Ab
2,24 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Gehäuse, Betätigung und Mutter Zinkdruckguss oder Kunststoff PA6 GFR 30. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse, Betätigung und Mutter verchromt oder schwarz. Zunge verzinkt. Drehriegel mit federgelagerter Zunge, rechts oder links einsetzbar, Schließweg von 90° Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Vibrationssicher (außer Kunststoffausführung), eine Rastung verhindert ein selbständiges Öffnen. Wasser- und staubgeschützt gemäß IP65. Zunge in der gewünschten Ausführung bitte separat bestellen. Zubehör: Steckschlüssel K0535 Betätigung: Schlitz Ausführung : Zinkdruckguss
Zunge für Drehriegel, Stahl - K0523
Ab
0,55 €*
Abonnement
15 Varianten verfügbar
Werkstoff: Gehäuse und Mutter Zinkdruckguss. Knebel Kunststoff PA6 GF 30. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse und Mutter verchromt. Knebel schwarz. Zunge verzinkt. Hinweis: Drehriegel mit Knebelbetätigung. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65. Die abschließbaren Drehriegel werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Stellungen (offen und geschlossen) abgezogen werden. Die Schließung ist gleichschließend d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden (Euro Schlüssel 5333). Zunge in der gewünschten Ausführung bitte separat bestellen. A: 40,5 L: 45
1/4 Drehverschluss Rändelkopf - K1730
Ab
4,69 €*
Abonnement
27 Varianten verfügbar
Werkstoff: Stahl. Ausführung: verzinkt. Hinweis: Vierteldrehverschlüsse zum sicheren Halten und Verschließen von Klappen, Behälterdeckeln, Maschinenverkleidungen und dergleichen. Der Verschluss wird durch eine 90° Drehung geschlossen und geöffnet. Dabei bewegt sich der sogenannte Querstift im Verschlussbolzen über eine Kurve im Verschlussunterteil und spannt so die Feder vor. Am Endpunkt der Kurve befindet sich eine kleine Vertiefung in welcher der Kreuzstift einrastet. Die von der Feder erzeugte Vorspannkraft des Verschlusses sorgt dafür, dass die Verbindung vibrationssicher geschlossen bleibt. Alle Bauteile des Verschlusssystems (Verschlussbolzen, Haltescheibe und Verschlussunterteil) sind unverlierbar mit der Abdeckung bzw. dem Rahmen verbunden. Die Bedienung erfolgt werkzeuglos über Rändelgriff. Der Vierteldrehverschluss besteht immer aus 1/4 Drehverschluss, Haltescheibe und Verschlussunterteil. Montage: Durch die Abdeckung wird ein Loch von 8 mm gebohrt, der Bolzen mit Querstift durchgesteckt und von der Rückseite mit der Haltescheibe gesichert. Im Rahmen wird ein Mittelloch von 13 mm sowie zwei Befestigungslöcher nach dem Lochbild des Unterteils gebohrt. Zubehör: Haltescheiben K1731. Verschlussunterteile K1732. Technische Daten: Maximale Zugkraft 1300 N.

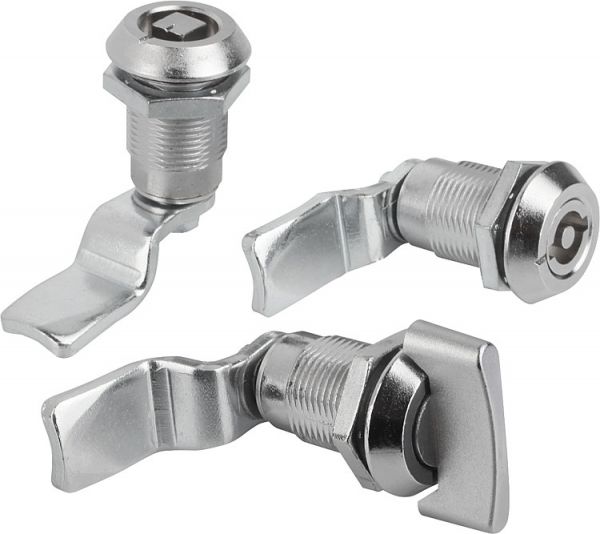

Kompressions-Drehriegel, Zink - K0529
Ab
7,35 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Gehäuse und Betätigung Zinkdruckguss. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse und Betätigung verchromt. Zunge verzinkt. Der Schließvorgang läuft dabei immer im Uhrzeigersinn ab. Vibrationssicher, wasser- und staubgeschützt gemäß IP65. Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar. Funktionen: Durch Rechtsdrehen der Betätigung wird die Zunge um 90° gedreht und in Schließstellung gebracht. Durch eine weitere Drehung um 90° wird die Zunge in axialer Richtung angezogen und somit der Anpressdruck erhöht. Der Anzugsweg beträgt 6 mm. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Zubehör: Steckschlüssel K0535 Betätigung: Vierkant 8 mm
Steckschlüssel für K0524 - K0524.9
Ab
0,70 €*
Abonnement
Werkstoff: Gehäuse, Betätigung, Mutter und Schlüssel Zinkdruckguss. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse und Betätigung verchromt oder schwarz pulverbeschichtet. Zunge verzinkt. Schlüssel verchromt. Hinweis: Sicherheits-Drehriegel mit federgelagerter Zunge. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65. Schlüssel bitte separat bestellen. Der Schlüssel kann nur in geschlossener Stellung abgezogen werden. Bei offenem Schloss fungiert der Schlüssel als Knebel. Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar. Ausführung : Schlüssel Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Zunge für Kompressions-Drehriegel, Stahl - K0530
Ab
0,56 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Gehäuse und Betätigung Zinkdruckguss. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse und Betätigung verchromt. Zunge verzinkt. Der Schließvorgang läuft dabei immer im Uhrzeigersinn ab. Vibrationssicher, wasser- und staubgeschützt gemäß IP65. Zunge in der gewünschten Ausführung bitte separat bestellen. Funktionen: Durch Rechtsdrehen der Betätigung wird die Zunge um 90° gedreht und in Schließstellung gebracht. Durch eine weitere Drehung um 90° wird die Zunge in axialer Richtung angezogen und somit der Anpressdruck erhöht. Der Anzugsweg beträgt 6 mm. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Zubehör: Steckschlüssel K0535 K0530.145X380 A: 38 L: 45

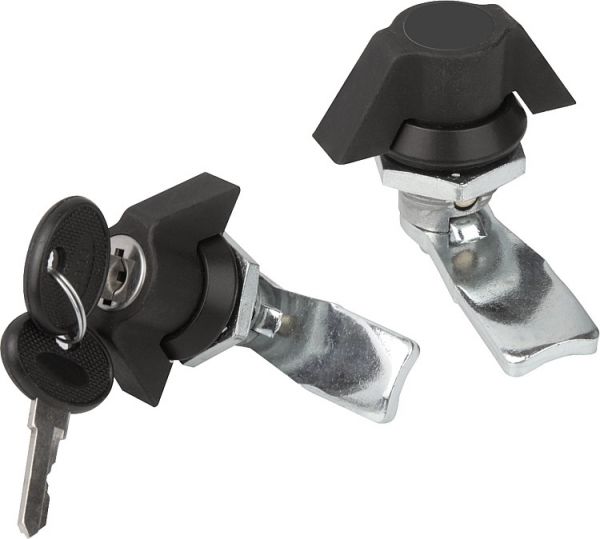

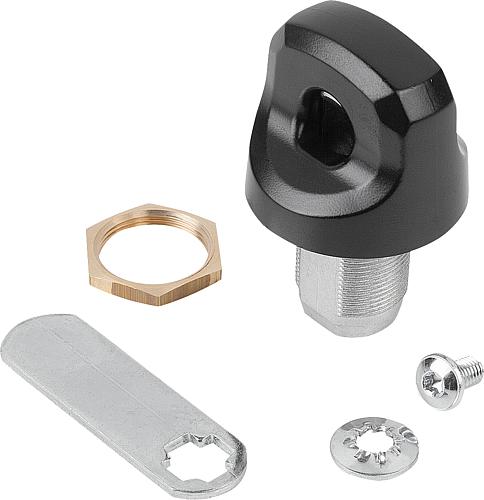

Drehriegel mit Knebelbetätigung Zink, abschließbar - K0525
Ab
3,88 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse und Mutter Zinkdruckguss. Knebel Kunststoff PA6 GF 30. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse und Mutter verchromt. Knebel schwarz. Zunge verzinkt. Hinweis: Drehriegel mit Knebelbetätigung. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65. Die abschließbaren Drehriegel werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Stellungen (offen und geschlossen) abgezogen werden. Die Schließung ist gleichschließend d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden (Euro Schlüssel 5333). Zunge in der gewünschten Ausführung bitte separat bestellen. Betätigung: Knebel abschließbar
Inhalt im Überblick
Funktionsprinzip
Ein Drehriegel besteht aus Betätigungselement (Griff, Knebel oder Vierkant), Gehäuse mit Federmechanismus und einer Zunge, die in ein Gegenblech greift. Eine 90°-Drehung schwenkt die Zunge in die Verriegelung; die Feder hält den Riegel in der Zu- oder Auf-Stellung und verhindert selbsttätiges Öffnen durch Vibration.
Die Zungenform bestimmt die Art der Verriegelung: Flachzungen greifen hinter das Blech, Hakenzungen erzeugen eine Zugkraft, die die Tür gegen die Dichtung presst. Der Drehriegel ist verwandt mit dem Vorreiber, bei dem ebenfalls eine Riegelzunge beim Drehen hinter den Rahmen greift. Wo definierte Rastpunkte gefragt sind, kommt der Anschlagriegel mit Rastung alle 90° zum Einsatz.Bauformen und Varianten

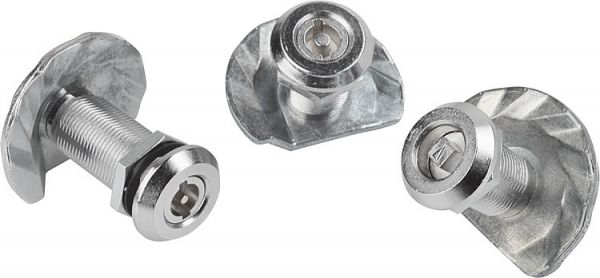

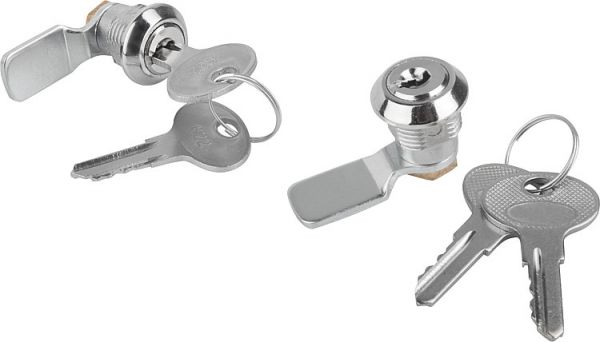

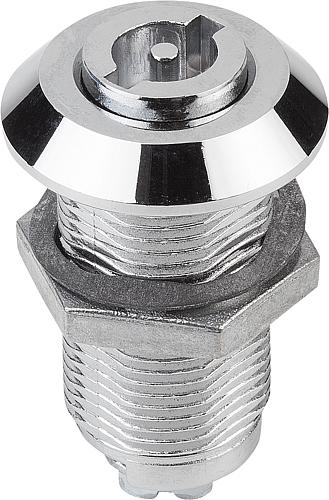

Standard-Drehriegel mit Vierkantaufnahme (7 oder 8 mm) für den Schaltschrankschlüssel, abschließbare Drehriegel mit Schließzylinder für echte Verriegelung, Kompressions-Drehriegel mit axialer Anpresskraft (bis IP65), Drehspannverschlüsse mit Hebelübersetzung für schwere Klappen.
| Bauform | Merkmal | Einsatz |
|---|---|---|
| Standard (Vierkant 7/8 mm) | Schaltschrankschlüssel | Zugangsschutz, Schaltschrank |
| Abschließbar | Schließzylinder + Schlüssel | Gefahrstoff-, Sicherheitsschränke |
| Kompressions-Drehriegel | axiale Anpresskraft | Dichtigkeit bis IP65 |
| Drehspannverschluss | Hebelübersetzung, hohe Kraft | schwere Klappen, Ladeluken |
Montage und Gegenblech
Der Drehriegel wird in einen Ausschnitt in der Tür (rund Ø 22,5 mm oder quadratisch) von vorn eingesteckt und von hinten mit einer Mutter gesichert. Das Gegenblech (Schließblech) sitzt am Rahmen und nimmt die Riegelzunge auf.
Die Montage erfolgt in einem Standardausschnitt – rund (Ø 22,5 mm) oder quadratisch, je nach Bauform und Hersteller. Das Gehäuse wird von vorn eingesteckt, von hinten mit einer Mutter gekontert. Das Gegenblech am Rahmen muss zur Zungenform passen: Bei Hakenzungen sorgt der Abstand des Gegenblechs für die nötige Anpresskraft auf die Dichtung. Beim Kompressions-Drehriegel presst die axiale Zugbewegung die Tür gegen die Gehäusedichtung und verbessert so die Dichtigkeit gegen Staub, Spritzwasser und EMV-Strahlung. Die volle Auswahl an Verschlüssen mit Vorspannung zeigt die Kategorie Kompressions-Drehriegel.Auswahl: Zugang, Dichtigkeit, Sicherheit
Reiner Zugangsschutz → Standard-Vierkant; echte Verriegelung → abschließbar mit Zylinder; Dichtigkeit gegen Staub und Spritzwasser → Kompressions-Drehriegel (IP65); hohe Anpresskraft an schweren Klappen → Drehspannverschluss; korrosive Umgebung → Edelstahl.
Bei der Auswahl entscheiden drei Fragen: Soll nur unbefugter Zugriff erschwert (Vierkant) oder echt verriegelt werden (Schließzylinder)? Welche IP-Schutzklasse ist gefordert – Standard-Drehriegel für trockene Schränke, Kompressions-Drehriegel bis IP65 für Außen- und Feuchtbereich? Welcher Werkstoff passt zur Umgebung – Zinkdruckguss für innen, Edelstahl für Küste, Chemie und Lebensmittel? Vierteldrehverschlüsse vereinen Griff und Riegel in einem flachbauenden Bauteil, das bündig in der Türoberfläche liegt.FAQ zu Drehriegeln
- Standard-Drehriegel oder abschließbar? Der Standard-Drehriegel mit Vierkantaufnahme (7 oder 8 mm) wird mit dem universellen Schaltschrankschlüssel betätigt – ein Zugangsschutz, aber kein Sicherheitsverschluss. Der abschließbare Drehriegel hat einen Schließzylinder und braucht einen individuellen Schlüssel – Pflicht für Schaltschränke mit spannungsführenden Teilen, Gefahrstoff- und sicherheitsrelevante Schränke.
- Was bedeutet die Vierkantgröße 7 oder 8 mm? Das ist das Maß der Vierkantaufnahme, in die der Schaltschrankschlüssel greift. 7 mm und 8 mm sind die verbreiteten Standards – der passende Schlüssel öffnet alle Schränke mit derselben Vierkantgröße. Vor der Bestellung die vorhandenen Schlüssel prüfen, damit Riegel und Schlüssel zusammenpassen.
- Wann brauche ich einen Kompressions-Drehriegel? Wenn die Tür dicht schließen muss – gegen Staub, Spritzwasser oder EMV-Strahlung. Der Kompressions-Drehriegel erzeugt beim Verriegeln eine axiale Zugkraft, die die Tür gegen die Gehäusedichtung presst. Damit lassen sich IP-Schutzklassen bis IP65 erreichen, die ein Standard-Drehriegel nicht schafft.
- Was ist der Unterschied zwischen Drehriegel und Vorreiber? Die Begriffe überschneiden sich stark – beide verschließen mit einer drehenden Riegelzunge. „Vorreiber" ist der traditionelle Begriff für den einfachen Zungenverschluss, „Drehriegel" der moderne Sammelbegriff, der auch abschließbare und Kompressions-Ausführungen umfasst. In der Praxis wird beides synonym verwendet.
- Welcher Ausschnitt ist für die Montage nötig? Ein Standardausschnitt in der Tür – rund mit Ø 22,5 mm oder quadratisch, je nach Bauform. Das Gehäuse wird von vorn eingesteckt und von hinten mit einer Mutter gesichert. Das Gegenblech am Rahmen muss zur Zungenform und zum gewünschten Anpressdruck passen.
- Flachzunge oder Hakenzunge? Die Flachzunge greift einfach hinter das Gegenblech – für den reinen Verschluss. Die Hakenzunge zieht die Tür beim Verriegeln gegen die Dichtung und erzeugt so Anpressdruck – nötig bei dichtenden Türen und Kompressionsverschlüssen. Die Zungenform und der Gegenblechabstand bestimmen gemeinsam den Anpressdruck.
- Welche Marke führt HUG bei Drehriegeln? HUG führt das Drehriegel-Programm von KIPP – Standard-Vierkantverschlüsse, abschließbare Drehriegel mit Schließzylinder, Kompressions-Drehriegel bis IP65, Drehspannverschlüsse und Edelstahl-Ausführungen. KIPP ist mit dem vollen Bedienteil-Sortiment in der eigenen Markenwelt vertreten.
Drehriegel bei HUG – KIPP ab Lager
HUG Technik und Sicherheit führt das Drehriegel-Programm von KIPP – Standard-Vierkantverschlüsse, abschließbare Drehriegel, Kompressions-Drehriegel, Drehspannverschlüsse und Edelstahl-Ausführungen. Passend dazu finden Sie im Sortiment:- Kompressions-Drehriegel – mit axialer Anpresskraft für Dichtigkeit bis IP65.

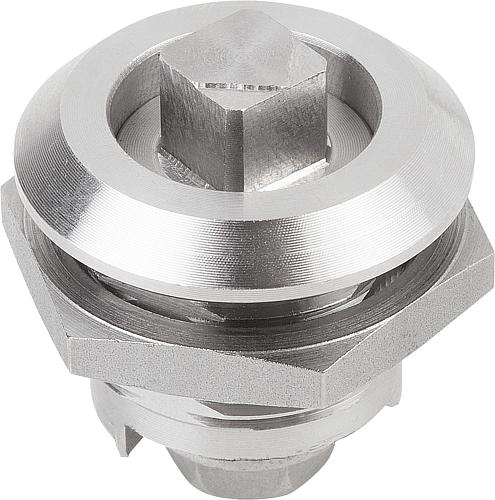

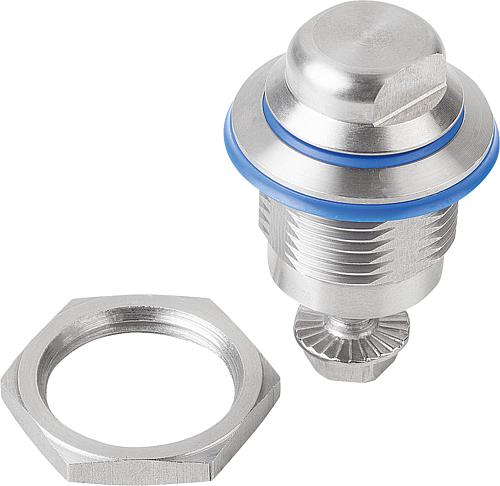

- Drehriegel Edelstahl – für Küste, Chemie und Lebensmittel.
- Anschlagriegel – mit definierten Rastpunkten alle 90°.
