Drehspannriegel
Verriegeln reicht nicht, wenn eine Klappe dicht sitzen oder eine Vorrichtung spielfrei gespannt werden soll: Der Drehspannriegel zieht beim Drehen aktiv an und presst fest – ganz ohne Werkzeug. HUG Technik führt 7 Drehspannriegel von KIPP mit den passenden Spannplatten.
Zu Ihrem Experten für Drehspannriegel
Andreas Selwitschka
7 Artikel gefunden
Inhalt im Überblick
Spannen statt nur verriegeln
Ein einfacher Drehriegel hält die Klappe zu. Der Drehspannriegel zieht sie beim Schließen zusätzlich an und presst sie mit definierter Kraft fest – ideal, wo dicht geschlossen oder eine Dichtung angedrückt werden muss.
Der Unterschied liegt in der Bewegung: Beim Drehriegel schwenkt die Zunge nur hinter den Rahmen. Der Drehspannriegel dagegen erzeugt beim Drehen eine axiale Anpresskraft, die die Klappe oder das Werkstück gegen die Auflage zieht. Das schließt Spalte, drückt Dichtungen an und hält Vorrichtungen spielfrei. Alles geschieht werkzeuglos mit einer Handbewegung – das spart im Vergleich zur Verschraubung erheblich Zeit.
Riegel und Spannplatte

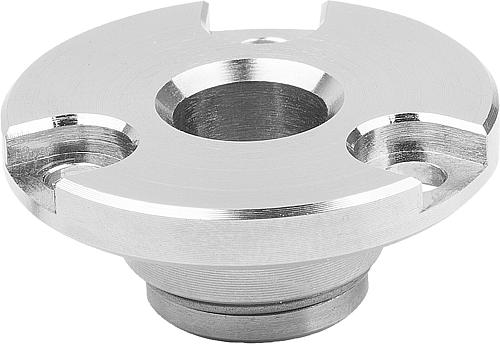

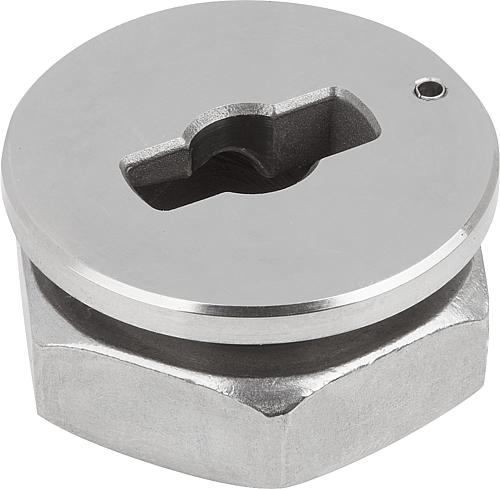

Der Drehspannriegel arbeitet mit einer Gegenplatte – der Spannplatte –, hinter die er greift und gegen die er anzieht. Riegel und Spannplatte bilden ein aufeinander abgestimmtes System.
Damit die Anpresskraft entsteht, braucht der Riegel ein Gegenstück: Die Spannplatte wird am festen Teil montiert, der Riegel am beweglichen. Beim Drehen greift der Riegel hinter die Platte und zieht an. HUG führt die passenden Spannplatten – etwa in versenkter Form – als eigene Komponenten zu den Riegeln. Die Werkstoffe reichen von Stahl vernickelt bis Edelstahl für den Feucht- und Reinigungsbereich. Wo statt einer Spannplatte ein kompletter Spannverschluss gefragt ist, führen die Drehspannverschlüsse die passende Baugruppe.
Einsatz im Vorrichtungsbau
Drehspannriegel verkürzen die Rüstzeit im Vorrichtungs- und Maschinenbau, weil sich Werkstücke und Klappen ohne Werkzeug schnell wechseln und sicher spannen lassen.
Im Vorrichtungsbau zählt jede Sekunde Rüstzeit. Wo früher geschraubt wurde, wechselt der Drehspannriegel Werkstück oder Abdeckung mit einem Handgriff – gespannt und wieder gelöst in Sekunden. Das lohnt sich überall, wo häufig umgerüstet wird: an Prüf- und Montagevorrichtungen, an Schutzabdeckungen, die für Wartung geöffnet werden, oder an Behälterklappen. Die werkzeuglose Bedienung senkt zugleich das Risiko, dass ein Werkzeug fehlt oder liegen bleibt. Für häufig geöffnete Verkleidungen ohne Spannbedarf sind die Vierteldrehverschlüsse die schnellere Wahl.
FAQ zu Drehspannriegeln
- Was ist der Unterschied zwischen Drehriegel und Drehspannriegel? Der Drehriegel verriegelt die Klappe, indem seine Zunge hinter den Rahmen schwenkt – er spannt aber nicht aktiv. Der Drehspannriegel erzeugt beim Drehen zusätzlich eine Anpresskraft, die die Klappe oder das Werkstück gegen die Auflage zieht. Er schließt damit Spalte, drückt Dichtungen an und hält Vorrichtungen spielfrei.
- Wozu dient die Spannplatte? Die Spannplatte ist das Gegenstück, hinter das der Drehspannriegel greift und gegen das er anzieht. Sie wird am festen Teil montiert, der Riegel am beweglichen. Erst das Zusammenspiel von Riegel und Spannplatte erzeugt die Anpresskraft. HUG führt die passenden Spannplatten als eigene Komponenten zu den Riegeln.
- Warum werkzeuglos spannen? Weil es Rüstzeit spart und Fehlerquellen vermeidet. Wo früher geschraubt wurde, wechselt der Drehspannriegel Werkstück oder Abdeckung mit einem Handgriff. Das lohnt sich besonders dort, wo häufig umgerüstet wird, und senkt das Risiko, dass ein benötigtes Werkzeug fehlt. Zugleich bleibt die Spannkraft reproduzierbar.
- Welches Material für welchen Einsatz? Für den Innenbereich genügt Stahl vernickelt, der robust und korrosionsgeschützt ist. Im Feucht-, Außen- oder Reinigungsbereich empfiehlt sich Edelstahl, weil er gegen Korrosion und Reinigungsmittel beständig ist. Die Auswahl richtet sich nach Umgebung und geforderter Spannkraft.
Drehspannriegel bei HUG – 7 KIPP-Modelle ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Drehspannriegeln von KIPP: werkzeugloses Spannen von Klappen und Vorrichtungen mit passenden Spannplatten, in Stahl vernickelt und Edelstahl. Passend dazu ergänzen diese Bereiche das Verschluss-Programm:- Drehspannverschlüsse – die komplette Spannverschluss-Baugruppe
- Drehriegel – für das reine Verriegeln ohne Anpressen
- Vierteldrehverschlüsse – unverlierbare 90°-Verschlüsse für Verkleidungen
