Drehspannriegel, D=5, L=15,5, Stahl vernickelt, Komp: Edelstahl - K1558.1516
Drehspannriegel, D=5, L=15,5, Stahl vernickelt, Komp: Edelstahl - K1558.1516
Produktnummer:
7681105
Drehspannriegel, D=5, L=15,5, Stahl vernickelt, Komp: Edelstahl - K1558.1516
EAN-Nr.:
4059245506934
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
64,02 €*
64,66 €*
(0.99% gespart)
|
| Bis 24 |
63,37 €*
64,66 €*
(2% gespart)
|
| Bis 49 |
63,05 €*
64,66 €*
(2.49% gespart)
|
| Bis 99 |
62,72 €*
64,66 €*
(3% gespart)
|
| Ab 100 |
62,40 €*
64,66 €*
(3.5% gespart)
|
Produktinformationen "Drehspannriegel, D=5, L=15,5, Stahl vernickelt, Komp: Edelstahl - K1558.1516"
Drehspannriegel dienen zum schnellen und einfachen Wechseln und Verschließen von Vorrichtungen oder Klappen. Das werkzeuglose Spannen verkürzt die Rüstzeit.
Werkstoff: Gehäuse Stahl, Stift Edelstahl, Drehkopf Edelstahl
Ausführung:Gehäuse vernickelt, Stift blank, Drehkopf Edelstahl, blank
Befestigungsschrauben M2 oder M3 aus Edelstahl werden mitgeliefert
Betätigungsweise: Stellen Sie sicher, dass der Drehkopf auf Position "OFF" steht und der Schaft eingefahren ist. Schieben Sie den Drehspannriegel über die vormontierte Spannplatte oder setzen Sie ihn auf. Drücken Sie den Drehkopf anschließend nach unten und drehen Sie ihn auf Position "ON". Bei vollständiger Klemmung ist ein Klicksignal zu hören.
Zubehör: Spannplatten K1062

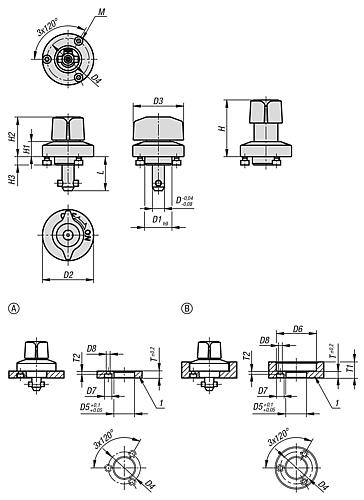

Maße:• D1: 14• D2: 25• D3: 25• D4: 21• D5: 14• D6: 26• D7: 4,4• D8: 2,4• H1: 6,5• H2: 20• H3: 5,5• M: M2x3• T1: 6-10• T2: 2,5
Werkstoff: Gehäuse Stahl, Stift Edelstahl, Drehkopf Edelstahl
Ausführung:Gehäuse vernickelt, Stift blank, Drehkopf Edelstahl, blank
Befestigungsschrauben M2 oder M3 aus Edelstahl werden mitgeliefert
Betätigungsweise: Stellen Sie sicher, dass der Drehkopf auf Position "OFF" steht und der Schaft eingefahren ist. Schieben Sie den Drehspannriegel über die vormontierte Spannplatte oder setzen Sie ihn auf. Drücken Sie den Drehkopf anschließend nach unten und drehen Sie ihn auf Position "ON". Bei vollständiger Klemmung ist ein Klicksignal zu hören.
Zubehör: Spannplatten K1062
Maße:• D1: 14• D2: 25• D3: 25• D4: 21• D5: 14• D6: 26• D7: 4,4• D8: 2,4• H1: 6,5• H2: 20• H3: 5,5• M: M2x3• T1: 6-10• T2: 2,5
Eigenschaften
| Material Bolzen: | Edelstahl |
|---|---|
| Außendurchmesser (mm): | 25 mm |
| M: | M2x3 |
| Material Drehkopf: | Edelstahl |
| RoHs: | konform |
| Material Grundkörper: | Edelstahl |
| H1: | 6,5 |
| H2: | 20 |
