Arretierbolzen
Arretierbolzen verriegeln Bauteile formschlüssig in einer definierten Position. Ziehen, verschieben, loslassen – der Bolzen schnappt automatisch in die nächste Rastbohrung ein. HUG führt Arretierbolzen von KIPP in Stahl und Edelstahl: Bolzendurchmesser 4 bis 16 mm, Gewinde M8 bis M24, mit Griffknopf, Verriegelung, Fernbetätigung oder Zustandssensor.
Technische Infos
116 Artikel gefunden
Produktanzeige:

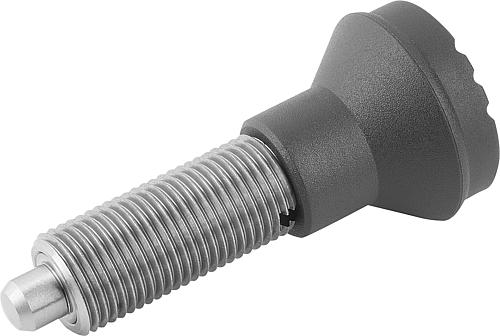

Arretierbolzen ECO kurzeführung, Pilzgriff - K0748
Ab
3,38 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen. Federkraft Ende F2 ca. N: 12 Federkraft Anfang F1 ca. N: 6 F x 30°: 1,3 SW1: 13 H: 5 L2: 7 Anziehdrehmoment max. Nm : 7 L1: 8 L: 34,5 D2: 21 D1: M10 D: 5 Ausführung: Stahl, Arretierstift nicht gehärtet Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

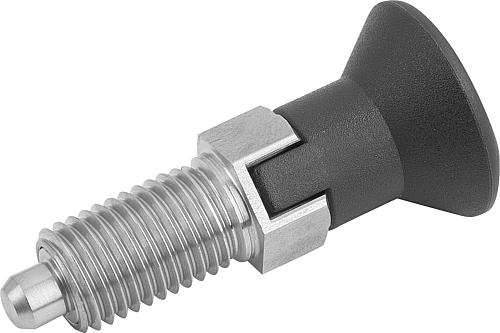

Arretierbolzen ECO kurzeführung, Pilzgriff, Kontermutter - K0748
Ab
3,43 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen. Anziehdrehmoment max. Nm : 7 Federkraft Ende F2 ca. N: 12 Federkraft Anfang F1 ca. N: 6 F x 30°: 1,3 SW2: 17 SW1: 13 Ausführung: Stahl, Arretierstift nicht gehärtet H: 5 L2: 7 L1: 8 L: 34,5 D2: 21 D1: M10 D: 5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO kurzeführung, Pilzgriff, Rastnut - K0748
Ab
3,50 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen. Anziehdrehmoment max. Nm : 7 Federkraft Ende F2 ca. N: 12 Federkraft Anfang F1 ca. N: 6 F x 30°: 1,3 SW1: 13 H: 5 Ausführung: Edelstahl, Arretierstift nicht gehärtet L2: 7 L1: 8 L: 34,5 D2: 21 D1: M10 D: 5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen kurze Ausführung K0748 - K0748
Ab
3,59 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen. Federkraft Ende F2 ca. N: 9 Federkraft Anfang F1 ca. N: 3,5 F x 30°: 1 SW2: 13 SW1: 10 H: 4 Anziehdrehmoment max. Nm : 2 L2: 6 L1: 6 L: 29,5 D2: 18 D1: M8 D: 4 Ausführung: Stahl, Arretierstift nicht gehärtet Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

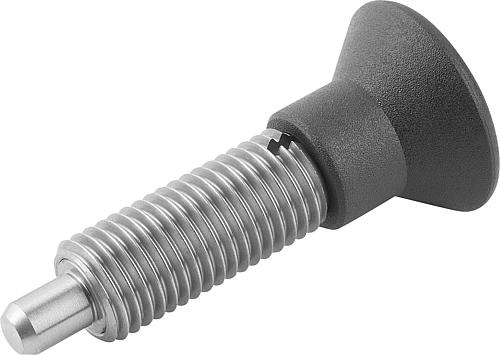

Arretierbolzen ECO, Pilzgriff - K0747
Ab
3,01 €*
Abonnement
32 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen sowie Feingewinde L1: 15 L: 36 D: 4 Federkraft Ende F2 ca. N: 12 Ausführung: Stahl, Arretierstift nicht gehärtet Anziehdrehmoment max. Nm : 2 SW2: - L2: 6 Federkraft Anfang F1 ca. N: 6 D2: 14 H: 4 F x 30°: 1 L3: 13 D1: M6 SW1: 6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO, Pilzgriff, Gewindesicherung - K1098
Ab
3,06 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse und Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Gewindesicherung Polyamid blau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet. Gewindehülse blau passiviert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet. Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Durch die Gewindesicherung kann die Einbautiefe exakt auf die vorhandenen Bauteile abgestimmt werden, somit ist kein Anschlagen notwendig. Die Gewindesicherung ist eine klemmende Polyamid-Beschichtung, die punktuell (Fleck) aufgetragen ist. Ein- und Ausschraubdrehmomente sind Richtwerte. Auf Anfrage: Sonderausführungen sowie Feingewinde D: 6 D1: M10 D2: 18 H: 6 L: 47,5 L1: 20 L2: 8 L3: 17 SW1: 10 RoHS: ja F x 30°: 1,8 Form: AP Größe: 2 Ausführung: ohne Rastnut Ausprägung: mit Gewindesicherung Farbe Komponente: schwarzgrau RAL 7021 Federkraft Ende F2 ca. N: 15 Federkraft Anfang F1 ca. N: 8 K1098.091206100 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO, Pilzgriff, Kontermutter - K0747
Ab
3,06 €*
Abonnement
32 Varianten verfügbar
Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Werkstoff:
Stahlausführung:
Gewindehülse 1.0715.
Arretierstift 1.4305.
Edelstahlausführung:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau RAL 7021.
Ausführung:
Stahlausführung:
Arretierstift nicht gehärtet.
Gewindehülse blau passiviert.
Arretierstift blank.
Edelstahlausführung:
Arretierstift nicht gehärtet.
Stahlteile blank.
Hinweis:
Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, ist die Form C bzw. Form D zu verwenden.
Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten.
Auf Anfrage:
Sonderausführungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

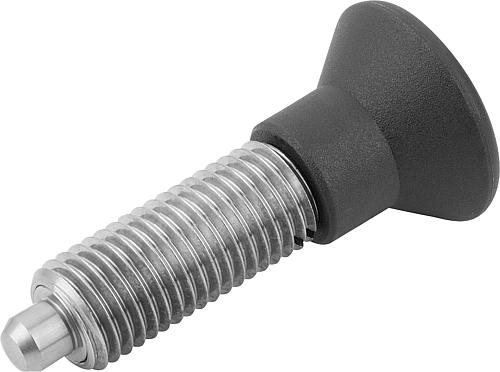

Arretierbolzen ECO, Pilzgriff, Rastnut - K0747
Ab
3,08 €*
Abonnement
32 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse blau chromatiert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet: Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen sowie Feingewinde SW1: 12 L3: 23 Federkraft Anfang F1 ca. N: 8 H: 8 L: 61,7 SW2: - L1: 26 F x 30°: 2,3 D1: M12 Ausführung: Edelstahl, Arretierstift nicht gehärtet L2: 10 Federkraft Ende F2 ca. N: 19 D2: 25 D: 8 Anziehdrehmoment max. Nm : 20 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO, Pilzgriff, Gewindesicherung, Rastnut - K1098
Ab
3,15 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Stahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.0718. Arretierstift 1.4305. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse und Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Gewindesicherung Polyamid blau. Ausführung: Stahlausführung: Arretierstift nicht gehärtet. Gewindehülse blau passiviert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet. Stahlteile blank. Hinweis: Dieser Artikel ist eine preisgünstige Alternative zu den bestehenden Arretierbolzen. Er ist für Anwendungen mit geringerer Präzision geeignet. Durch die Gewindesicherung kann die Einbautiefe exakt auf die vorhandenen Bauteile abgestimmt werden, somit ist kein Anschlagen notwendig. Die Gewindesicherung ist eine klemmende Polyamid-Beschichtung, die punktuell (Fleck) aufgetragen ist. Ein- und Ausschraubdrehmomente sind Richtwerte. Auf Anfrage: Sonderausführungen sowie Feingewinde D: 6 D1: M10 D2: 18 H: 6 L: 47,5 L1: 20 L2: 8 L3: 17 SW1: 10 RoHS: ja F x 30°: 1,8 Form: CP Größe: 2 Ausführung: mit Rastnut Ausprägung: mit Gewindesicherung Farbe Komponente: schwarzgrau RAL 7021 Federkraft Ende F2 ca. N: 15 Federkraft Anfang F1 ca. N: 8 K1098.193206100 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen ECO, Pilzgriff, Rastnut, Kontermutter - K0747
Ab
3,15 €*
Abonnement
32 Varianten verfügbar
Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Werkstoff:
Stahlausführung:
Gewindehülse 1.0715.
Arretierstift 1.4305.
Edelstahlausführung:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau RAL 7021.
Ausführung:
Stahlausführung:
Arretierstift nicht gehärtet.
Gewindehülse blau passiviert.
Arretierstift blank.
Edelstahlausführung:
Arretierstift nicht gehärtet.
Stahlteile blank.
Hinweis:
Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, ist die Form C bzw. Form D zu verwenden.
Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten.
Auf Anfrage:
Sonderausführungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

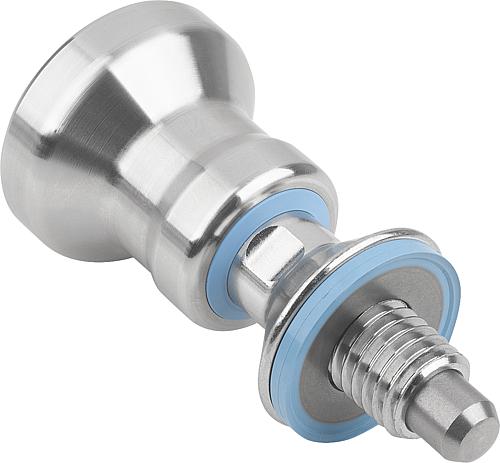

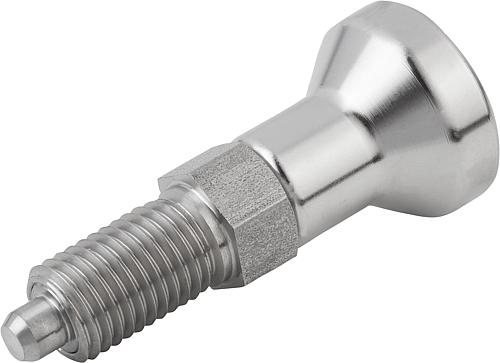

Arretierbolzen Edelstahl für Dicht-, Edelstahl-Pilzgriff - K1698
Ab
47,10 €*
Abonnement
16 Varianten verfügbar
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C (mit Rastnut) zu verwenden. Der Arretierbolzen ist für den Lebensmittelbereich geeignet. Er ist mit einem Kegelbund ausgeführt, damit die Schraubstelle mit der Hygienic USIT® Dicht- und Unterlegscheibe hygienisch sicher abgedichtet werden kann. Die Oberflächen haben eine Rauhtiefe von Ra < 0,8 µm, was ein Anhaften von Schmutzpartikel verhindert und eine leichte Reinigung gewährleistet. Werkstoff: Stahlteile Edelstahl 1.4404. Dichtungen aus 70 EPDM 291 (schwarz). Ausführung: Arretierstift ungehärtet, blank. Temperaturbereich: 70 EPDM 291: -40°C bis 150°C. 75 Fluoroprene® XP 41: -15°C bis 200°C. Vorteile: Hygienekonformes Design Edelstahl 1.4404 Geeignet für CIP-/SIP-Reinigung Beständig gegen polare und unpolare Medien sowie Aromastoffe Nach DGUV-Test zertifiziert Lieferumfang: Arretierbolzen inklusive Dicht- und Unterlegscheibe Hygienic USIT® Zubehör: Dicht- und Unterlegscheiben Hygienic USIT® K1491. Form: A Form-Typ: ohne Rastnut Größe: 2 Stahlschlüssel Grundkörper: 1.4404 D2: 33 D3: 26,6 F x 30°: 2,3 L1: 13 L2: 16 L3: 1,5 RoHS: ja SW1: 12 K1698.1120801 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Arretierbolzen mit Kegelbund - K1698
Ab
50,59 €*
Abonnement
16 Varianten verfügbar
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C (mit Rastnut) zu verwenden. Der Arretierbolzen ist für den Lebensmittelbereich geeignet. Er ist mit einem Kegelbund ausgeführt, damit die Schraubstelle mit der Hygienic USIT® Dicht- und Unterlegscheibe hygienisch sicher abgedichtet werden kann. Die Oberflächen haben eine Rauhtiefe von Ra < 0,8 µm, was ein Anhaften von Schmutzpartikel verhindert und eine leichte Reinigung gewährleistet. Werkstoff: Stahlteile Edelstahl 1.4404. Dichtungen aus 70 EPDM 291 (schwarz). Ausführung: Arretierstift ungehärtet, blank. Temperaturbereich: 70 EPDM 291: -40°C bis 150°C. 75 Fluoroprene® XP 41: -15°C bis 200°C. Vorteile: Hygienekonformes Design Edelstahl 1.4404 Geeignet für CIP-/SIP-Reinigung Beständig gegen polare und unpolare Medien sowie Aromastoffe Nach DGUV-Test zertifiziert Lieferumfang: Arretierbolzen inklusive Dicht- und Unterlegscheibe Hygienic USIT® Zubehör: Dicht- und Unterlegscheiben Hygienic USIT® K1491. Form: C Form-Typ: mit Rastnut Größe: 1 Stahlschlüssel Grundkörper: 1.4404 D2: 33 D3: 22,3 F x 30°: 1,8 L1: 11 L2: 14 L3: 1,5 RoHS: ja SW1: 12 K1698.1310611 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Arretierbolzen oder federndes Druckstück?
Ein federndes Druckstück hält über Federdruck und Reibung und kann bei Seitenkraft herausgedrückt werden. Ein Arretierbolzen greift formschlüssig in eine Bohrung und hält gegen Verschieben, Drehen und Abheben – vibrationssicher bis zu mehreren tausend Newton Querkraft.
Ein federndes Druckstück hält über Federdruck und Reibung – es rastet, kann aber bei Seitenkraft aus der Position gedrückt werden. Ein Arretierbolzen greift dagegen physisch in eine Bohrung ein und hält formschlüssig gegen Verschieben, Drehen und Abheben, vibrationssicher und belastbar bis zu mehreren tausend Newton Querkraft. Die Federkraft bestimmt den Bedienkomfort: leichte Federn für manuelle Verstellungen, starke Federn für schwere Maschinenanwendungen, bei denen der Bolzen gegen Beschleunigungskräfte halten muss.Bauformen – welcher Arretierbolzen für welche Anwendung?

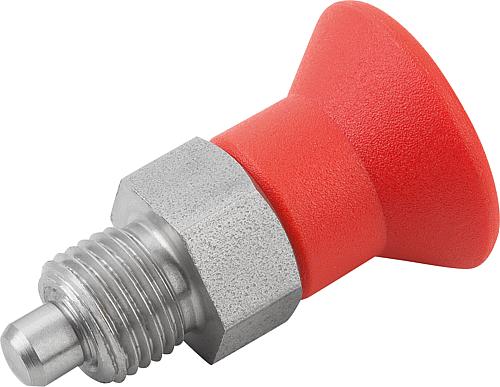

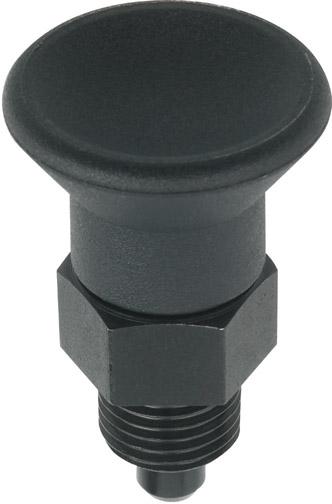

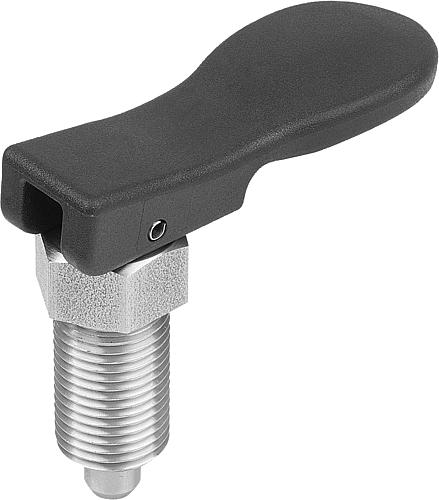

Der Griffknopf-Bolzen ist der Standard. Varianten mit Verriegelung halten in gezogener Position, Ausführungen ohne Bund sparen Bauraum, Fernbetätigung löst über Bowdenzug, Zustandssensoren melden den Rastzustand.

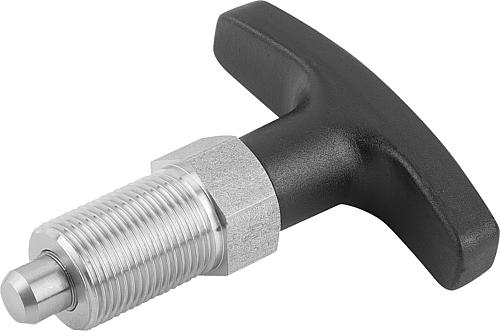

- Mit Griffknopf: verbreitetste Bauform, Pilzgriff aus Kunststoff oder Metall zum Ziehen mit einer Hand (Griffdurchmesser 20–60 mm).

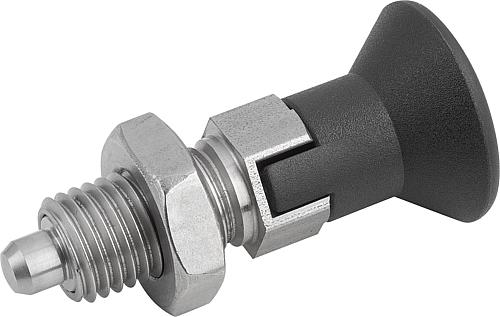

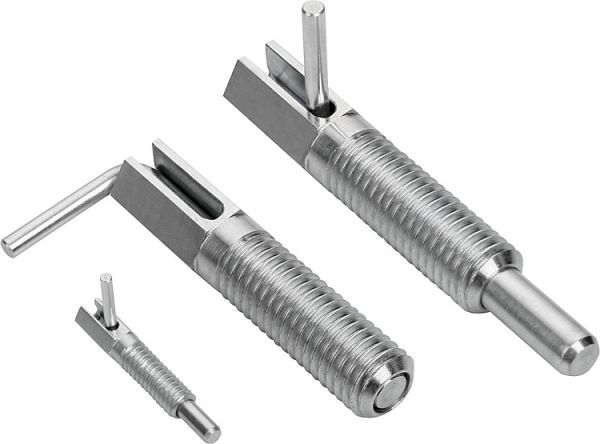

- Mit Verriegelung: Bolzen rastet durch Drehen des Griffs in gezogener Position ein – das Bauteil lässt sich mit beiden Händen verschieben.
- Ohne Bund / kurz: kompakte Bauform für beengte Einbauverhältnisse und geringe Einbauhöhe.

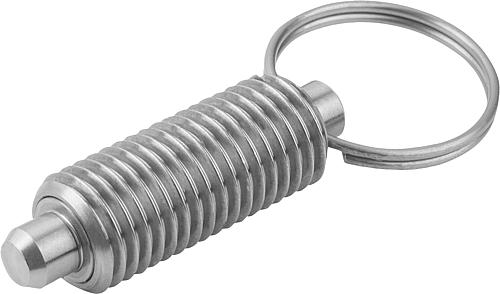

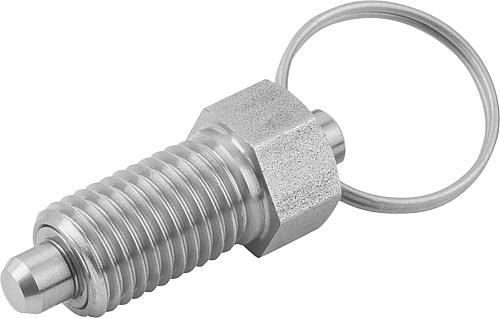

- Mit Fernbetätigung: Auslösung über Seil- oder Bowdenzug für schwer erreichbare Positionen.

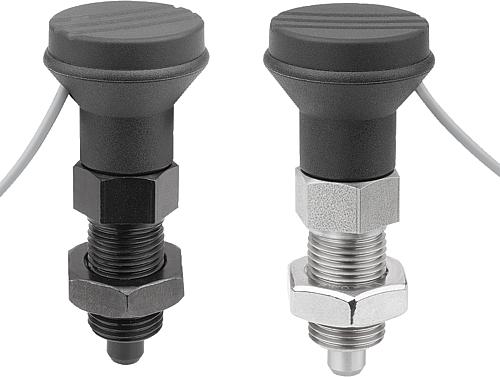

- Mit Zustandssensor: signalisiert elektronisch, ob der Bolzen eingerastet ist – für automatisierte Vorrichtungen und Roboterzellen.
- Präzisions-Arretierbolzen: engtoleriert für wiederholbare Positioniergenauigkeit im Hundertstel-Millimeter-Bereich.
Bolzendurchmesser und Tragfähigkeit
Der Bolzendurchmesser bestimmt die aufnehmbare Querkraft – von 1.500 N (4 mm) bis über 15.000 N (12–16 mm). Die Rastbohrung wird auf H7 gefertigt, damit der Bolzen spielarm einrastet.
| Bolzendurchmesser | Querkraft | Einsatz |
|---|---|---|
| 4 mm | bis 1.500 N | leichte Verstelleinrichtungen |
| 6 mm | bis 3.500 N | mittlere Maschinenelemente |
| 8 mm | bis 6.000 N | Standardgröße im Maschinenbau |
| 10 mm | bis 10.000 N | schwere Vorrichtungen, Drehtische |
| 12–16 mm | über 15.000 N | Schwermaschinenbau, Transporttechnik |
Werkstoffe
Brünierter Stahl mit gehärtetem Bolzen (55–60 HRC) ist der Standard, Edelstahl 1.4305/1.4404 die korrosionsfeste Variante für Lebensmittel-, Pharma- und Außeneinsatz.
- Stahl brüniert: Standard – Bolzen gehärtet (55–60 HRC), Gehäuse vergütet, für trockene Innenräume und ölhaltige Maschinenumgebungen.
- Edelstahl (1.4305 / 1.4404): für Lebensmittel, Pharma, Chemie und Außeneinsatz – widersteht Reinigungsmitteln und Dampfstrahl.
Für die Auslegung zählt neben der Querkraft auch die Rastgeometrie: Eine gefaste Rastbohrung erleichtert das Einschnappen bei leichtem Versatz, eine zylindrische Bohrung mit H7-Passung maximiert die Positioniergenauigkeit. Bei Verstelleinrichtungen mit vielen Rastpositionen hat sich eine gehärtete Rastleiste oder Buchsenreihe bewährt – sie verschleißt langsamer als rohe Bohrungen im Grundmaterial.
Bei der Bestellung genügen vier Angaben: Bolzendurchmesser, Gewindegröße, gewünschte Bauform (mit oder ohne Verriegelung, Rückstellung) und der Werkstoff. Die Katalognummer des Altteils beschleunigt die Zuordnung zusätzlich – sie ist bei KIPP seitlich am Gehäuse eingeprägt und bleibt auch nach Jahren lesbar.
FAQ zu Arretierbolzen
- Was ist ein Arretierbolzen? Ein Arretierbolzen ist ein federbelastetes Verriegelungselement, das ein Bauteil formschlüssig in einer definierten Position hält. Man zieht den Bolzen am Griff aus der Rastbohrung, verschiebt das Bauteil und lässt den Bolzen in die nächste Bohrung einrasten. Anders als ein Druckstück hält er gegen Verschieben, Drehen und Abheben – vibrationssicher und belastbar.
- Was ist der Unterschied zwischen Arretierbolzen und federndem Druckstück? Das Druckstück hält über Federdruck und Reibung und kann bei Seitenkraft herausgedrückt werden – ideal für leichtes Rasten und Positionieren. Der Arretierbolzen greift formschlüssig in eine Bohrung und hält hohe Querkräfte. Wo es auf sichere Verriegelung statt nur auf Rasten ankommt, ist der Arretierbolzen die richtige Wahl.
- Welchen Bolzendurchmesser brauche ich? Maßgeblich ist die Querkraft. 4 mm hält bis 1.500 N, 8 mm bis 6.000 N (Standard im Maschinenbau), 12–16 mm über 15.000 N. Die auftretende Scherlast quer zum Bolzen bestimmt die Größe – im Zweifel größer wählen, da der Bolzen unter Last sonst verbiegt oder die Bohrung ausschlägt.
- Was bedeutet Arretierbolzen mit Fernbetätigung? Bei der Fernbetätigung wird der Bolzen über einen Seil- oder Bowdenzug ausgelöst, statt direkt am Griff gezogen zu werden. Das ist sinnvoll, wenn die Rastposition vom Bedienerplatz aus nicht erreichbar ist – etwa an Verstelleinrichtungen, die aus der Ferne entriegelt werden müssen, ohne dass der Bediener zum Bolzen greifen kann.
- Gibt es Arretierbolzen in Edelstahl? Ja. Für Lebensmittel-, Pharma- und Chemieanwendungen sowie den Außeneinsatz gibt es Ausführungen in Edelstahl 1.4305 oder 1.4404, die Reinigungsmitteln und Dampfstrahlreinigung standhalten. Für reine Hygienebereiche sind Volledelstahl-Varianten ohne Kunststoffgriff erhältlich. Der Standard-Werkstoff für trockene Innenräume und ölhaltige Maschinenumgebungen bleibt brünierter Stahl mit gehärtetem Bolzen (55–60 HRC).
- Wie genau positioniert ein Arretierbolzen? Standard-Arretierbolzen positionieren im Zehntelmillimeterbereich, abhängig vom Spiel zwischen Bolzen und Rastbohrung. Für höhere Wiederholgenauigkeit gibt es Präzisions-Arretierbolzen mit eng tolerierter Passung, die im Hundertstel-Millimeter-Bereich positionieren. Die Rastbohrung sollte dafür auf H7 gefertigt sein – eine gefaste Bohrung erleichtert das Einschnappen bei leichtem Versatz, die zylindrische H7-Bohrung maximiert die Wiederholgenauigkeit.
- Kann ich einen Arretierbolzen pneumatisch auslösen? Für automatisierte Abläufe gibt es Ausführungen mit Fernbetätigung sowie Bolzen mit Zustandssensor, die sich in eine Steuerung einbinden lassen. Eine direkte pneumatische Betätigung ist bei dafür vorgesehenen Bauformen möglich; im Standard wird der Bolzen manuell oder über Bowdenzug ausgelöst. Für vollautomatische Verriegelung sind sensorüberwachte Varianten die saubere Lösung.
- Wie verhindere ich, dass der Arretierbolzen unbeabsichtigt gezogen wird? Mit einer Ausführung mit Verriegelung: Der Griff wird gedreht und rastet in gezogener oder gesetzter Position mechanisch ein, sodass Vibration oder versehentliches Anstoßen den Bolzen nicht lösen. Für sicherheitsrelevante Verstellungen gibt es zusätzlich Varianten mit Zustandssensor, die den Rastzustand an die Steuerung melden – die Maschine läuft erst an, wenn der Bolzen sicher sitzt.
- Arretierbolzen aus Edelstahl oder Stahl bruniert – was ist wirtschaftlicher? In trockenen Innenräumen ist brunierter Stahl die wirtschaftliche Wahl: höchste Härte, niedrigster Preis. Edelstahl lohnt sich, sobald Feuchtigkeit, Reinigungsmittel oder Außenklima im Spiel sind – dann verhindert er Korrosion am Bolzen, die sonst das Rasten schwergängig macht und die Bohrung beschädigt. Ein festgerosteter Stahlbolzen kostet im Austausch mehr als der Aufpreis der Edelstahlvariante.
Arretierbolzen bei HUG
HUG Technik und Sicherheit führt Arretierbolzen von KIPP in Stahl und Edelstahl – Bolzendurchmesser 4 bis 16 mm, Gewinde M8 bis M24, mit Griffknopf, mit und ohne Verriegelung, mit Fernbetätigung und mit Zustandssensor. Passend dazu finden Sie im Sortiment:- Kugelsperrbolzen – werkzeuglose Schnellverriegelung
