Positionierzylinder Ball Lock Vergütungsstahl, Komp: Wälzlagerstahl, D=13, L=27,6 - K0935.13013
Positionierzylinder Ball Lock Vergütungsstahl, Komp: Wälzlagerstahl, D=13, L=27,6 - K0935.13013
Produktnummer: 7296151
Positionierzylinder Ball Lock Vergütungsstahl, Komp: Wälzlagerstahl, D=13, L=27,6 - K0935.13013
EAN-Nr.: 4059245234431
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 102,95 €* 105,05 €* (2% gespart) |
| Bis 24 | 97,07 €* 105,05 €* (7.6% gespart) |
| Bis 49 | 94,13 €* 105,05 €* (10.4% gespart) |
| Bis 99 | 91,92 €* 105,05 €* (12.5% gespart) |
| Ab 100 | 88,24 €* 105,05 €* (16% gespart) |
Produktinformationen "Positionierzylinder Ball Lock Vergütungsstahl, Komp: Wälzlagerstahl, D=13, L=27,6 - K0935.13013"
Werkstoff:
Positionierzylinder Vergütungsstahl.
Kugeln Wälzlagerstahl.
Ausführung:
Positionierzylinder vergütet, brüniert.
Kugeln gehärtet, blank.
Hinweis:
Durch Anziehen der Bewegungsschraube (D2) wird die mittlere Kugel nach unten gedrückt und presst somit die drei Befestigungskugeln nach außen, wo sie in der Aufnahmebuchse gespannt werden.
Mit diesem leicht bedienbaren System werden Maschinenrüstzeiten bis zu zwölf mal kürzer als mit herkömmlichen Methoden.

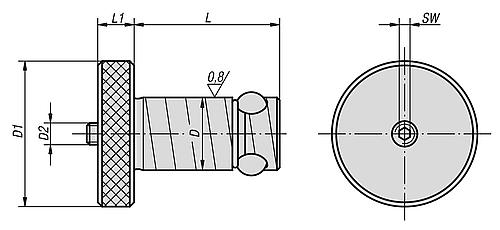

D: 13
D1: 22
D2: M5
L: 27,6
L1: 6
SW: 2,5
RoHS: ja
Haltekraft F kN: 3,3
Anziehdrehmoment Nm: 1
Anziehdrehmoment max. Nm: 1
Aufspannplattendicke ±0,05: 13
K0935.13013
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Positionierzylinder Vergütungsstahl.
Kugeln Wälzlagerstahl.
Ausführung:
Positionierzylinder vergütet, brüniert.
Kugeln gehärtet, blank.
Hinweis:
Durch Anziehen der Bewegungsschraube (D2) wird die mittlere Kugel nach unten gedrückt und presst somit die drei Befestigungskugeln nach außen, wo sie in der Aufnahmebuchse gespannt werden.
Mit diesem leicht bedienbaren System werden Maschinenrüstzeiten bis zu zwölf mal kürzer als mit herkömmlichen Methoden.
D: 13
D1: 22
D2: M5
L: 27,6
L1: 6
SW: 2,5
RoHS: ja
Haltekraft F kN: 3,3
Anziehdrehmoment Nm: 1
Anziehdrehmoment max. Nm: 1
Aufspannplattendicke ±0,05: 13
K0935.13013
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Anzieh- drehmoment max. Nm: | 1 |
|---|---|
| Benennung: | Positionierzylinder |
| Anzieh- drehmoment Nm: | 1 |
| SW: | 2,5 |
| Aufspannplatten- dicke ±0,05: | 13 |
| Ausführung 1: | Ball Lock |
| D1: | 22 |
| Bestellnummer Reparatur-Set: | 03153-913013 |
| D=Bolzendurchmesser: | 13 |
| D2: | M5 |
| Gewicht in kg (ERP): | 0.0500 |
| Haltekraft F kN: | 3,3 |
| L=Schaftlänge: | 27,6 |
| Material Grundkörper: | Vergütungsstahl |
| Material Komponente: | Wälzlagerstahl |
| L1: | 6 |
| Ursprungs-Land: | US |
| Zolltarifnummer: | 73182900 |
| RoHS: | konform |
Anmelden
Zubehör

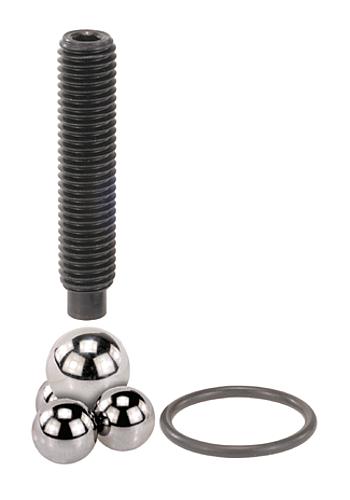

Reparatur-Set Ball Lock, für Positionierzylinder, Vergütungsstahl - K0935 Abonnement
