Teleskopschienen Stahl
Wenn ein Auszug schwer tragen muss – Schublade, Batterieträger, Serverauszug oder Maschinenklappe – führt der Weg zur Stahlschiene. HUG Technik führt 33 Teleskopschienen aus Stahl von KIPP mit Tragkräften bis 305 kg je Paar.
Zu Ihrem Experten für Teleskopschienen Stahl
Andreas Selwitschka
33 Artikel gefunden
Inhalt im Überblick
Stahl heißt Schwerlast
Kurz: Stahl-Teleskopschienen sind die Schwerlastvariante: Die Kugelführung aus Stahl trägt je nach Baureihe von rund 35 kg bis 305 kg je Schienenpaar – deutlich mehr als vergleichbare Aluminiumschienen.

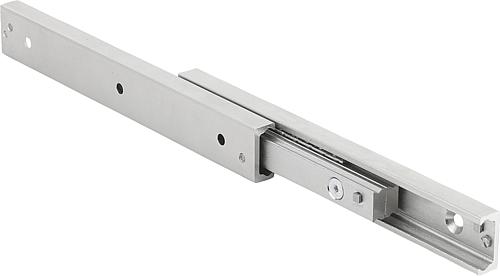

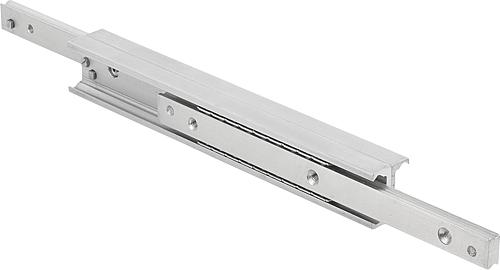

Für hohe Lasten zählt die Werkstoffwahl. Die Stahl-Kugelführung überträgt große Kräfte bei geringer Durchbiegung – bei KIPP erreicht die Baureihe K2018 in Doppel-T-Form bis zu 305 kg je Paar, die kompakte quadratische Bauweise sorgt dabei für hohe Steifigkeit. Die Baureihe K2019 in Doppelanordnung trägt bis 133 kg, weitere Baureihen decken den Bereich darunter ab. Wo es dagegen auf geringes Gewicht oder Korrosionsbeständigkeit ankommt, ist die Teleskopschiene aus Aluminium oder Edelstahl die bessere Wahl. Alle Führungen gehören zum Normteile-Programm von KIPP.
Voll-, Teil- und Überauszug

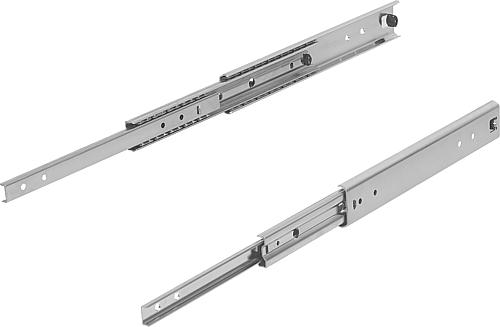

Kurz: Die Auszugsart bestimmt, wie weit die Schiene herausfährt. Teilauszug öffnet nur teilweise, Vollauszug gibt die komplette Länge frei, Überauszug fährt weiter aus als die Einbaulänge – für vollen Zugriff auf tiefe Auszüge.

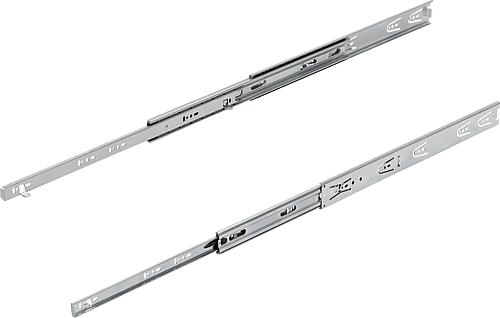

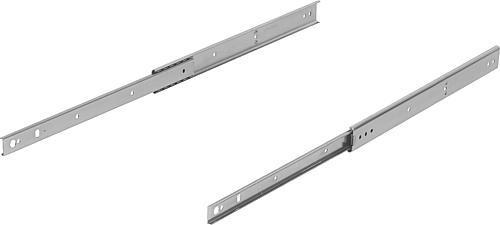

Drei Bauformen decken die üblichen Anforderungen ab. Beim Teilauszug bleibt ein Teil der Schiene im Korpus – das genügt, wenn der hintere Bereich selten gebraucht wird (etwa K1710/K1711 mit 50 bzw. 65 kg). Der Vollauszug gibt die gesamte Auszugslänge frei, sodass die komplette Schublade zugänglich ist. Beim Überauszug ist der Hub sogar größer als die Einbaulänge – ideal, wenn ein Auszug vollständig aus dem Korpus fahren soll, ohne dass der Deckel im Weg ist (etwa K1579). Welche Bauform passt, hängt davon ab, wie tief der Zugriff reichen muss und wie viel Einbaulänge zur Verfügung steht.
Montageart und Auslegung
Kurz: Stahlschienen gibt es für aufliegende, seitliche und Nutmontage. Für die Auslegung zählen Tragkraft je Paar, Einbaulänge und Auszugsart – dazu passt das Montagezubehör.
Die Montageart richtet sich nach dem Einbauraum: Bei seitlicher Montage werden die Schienen an die Wangen geschraubt, bei aufliegender Montage von oben, die Nutmontage nutzt vorhandene Profilnuten. Für die richtige Baureihe rechnen Sie die Last je Schienenpaar – die angegebene Tragkraft gilt für das Paar, nicht für die Einzelschiene. Das passende Zubehör für Teleskopschienen wie Montagewinkel und Linearkugellager rundet den Einbau ab. Bei der Auslegung – etwa Last, Einbaulänge und Auszugsweg – hilft die technische Beratung von HUG.
FAQ zu Stahl-Teleskopschienen
- Wie viel tragen Stahl-Teleskopschienen? Je nach Baureihe von rund 35 kg bis 305 kg je Schienenpaar. Die Stahl-Kugelführung überträgt hohe Kräfte bei geringer Durchbiegung – die KIPP-Baureihe K2018 in Doppel-T-Form erreicht bis 305 kg. Wichtig: Die Tragkraft gilt für das Paar, nicht für die Einzelschiene.
- Was ist der Unterschied zwischen Voll-, Teil- und Überauszug? Beim Teilauszug öffnet die Schiene nur teilweise, ein Teil bleibt im Korpus. Der Vollauszug gibt die komplette Länge frei. Beim Überauszug ist der Hub größer als die Einbaulänge, sodass der Auszug vollständig aus dem Korpus fährt. Die Wahl hängt davon ab, wie tief der Zugriff reichen muss.
- Stahl oder Aluminium – welche Teleskopschiene? Stahl für hohe Lasten und maximale Steifigkeit, Aluminium für geringes Gewicht und Edelstahl für korrosionsbeanspruchte oder hygienische Umgebungen. Braucht die Anwendung Tragkraft, ist Stahl richtig; zählt Gewicht oder Rostschutz, lohnt der Blick auf die Alu-/Edelstahl-Variante.
- Wie wird die Schiene montiert? Je nach Baureihe für aufliegende, seitliche oder Nutmontage. Bei seitlicher Montage wird an die Korpuswangen geschraubt, bei aufliegender von oben. Montagewinkel aus dem Zubehör erleichtern den Einbau, wenn die Anschlussflächen nicht direkt passen.
Teleskopschienen Stahl bei HUG – 33 KIPP-Schienen ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Stahl-Teleskopschienen von KIPP: Schwerlastauszüge mit Stahl-Kugelführung, Tragkräften bis 305 kg je Paar und Voll-, Teil- oder Überauszug. Passend dazu ergänzen diese Bereiche die Führungstechnik:- Teleskopschienen Aluminium oder Edelstahl – leicht oder korrosionsbeständig
