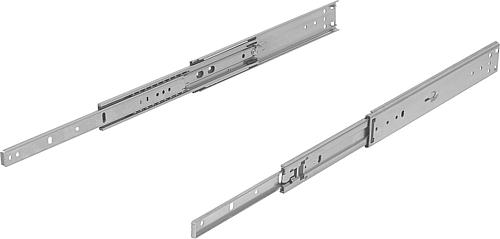

Teleskopschienen
Teleskopschienen sind die linearen Auszugssysteme für Schubladen, Werkzeugkästen, Serverschränke und Schwerlast-Anwendungen – als Teilauszug, Vollauszug oder Überauszug aus Aluminium, Edelstahl oder verzinktem Stahl. HUG führt das KIPP-Teleskopschienen-Sortiment mit Tragkräften von 65 kg bis 272 kg ab Lager.
Technische Infos
49 Artikel gefunden
Produktanzeige:
Linearkugellager mit Innenliegendem Läufer, Wälzlagerstahl verzinkt - K2022
Ab
92,16 €*
Abonnement
31 Varianten verfügbar
Werkstoff: Schiene und Läufer Wälzlagerstahl. Kugeln Wälzlagerstahl. Kugelkäfig aus Stahl.Ausführung: Schiene, Läufer und Kugelkäfig verzinkt. Laufbahnen induktiv gehärtet. Kugeln gehärtet.Bestellhinweis: Verkauf einzeln.Hinweis: Linearkugellager bestehend aus einer Führungsschiene und einem Läufer der innerhalb des Kugelkäfigs in der Führungsschiene verfährt. Die Einbaulage sollte bevorzugt horizontal erfolgen.Die internen Anschläge dienen der Begrenzung des Käfigs. Für ein belastetes System bitte externe Anschläge vorsehen.Zur Montage der Schiene Senkkopfschrauben nach DIN EN ISO 10642 der Festigkeitsklasse 10.9 verwenden.Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.Einsatztemperatur -30 °C bis +170 °C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Montagewinkel, Fp=180, Edelstahl blank, 1 Paar - K2096.180
Ab
18,82 €*
Abonnement
Werkstoff: Montagewinkel Edelstahl.Ausführung: Montagewinkel blank.Bestellhinweis: Verkauf paarweise.Hinweis: Als Option zur Bodenmontage oder Plattformmontage.Zubehör: K1712 Teleskopschienen Edelstahl für Seitenmontage, Teilauszug, Tragkraft bis 65 kg. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Montagewinkel, Stahl verzinkt, 1 Paar - K2093
Ab
70,92 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Montagewinkel Stahl.Ausführung: Montagewinkel verzinkt.Bestellhinweis: Verkauf paarweise. Befestigungsmaterial inklusive.Hinweis: Als Option zur Bodenmontage oder Seitenmontage.Zubehör: K1720 Teleskopschienen Stahl für Seitenmontage, Vollauszug, Tragkraft bis 272 kg.K1719 Teleskopschienen Stahl für Seitenmontage, Vollauszug, Tragkraft bis 272 kg.K1717 Teleskopschienen Stahl für Seitenmontage, Vollauszug, Tragkraft bis 160 kg. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Montagewinkel, L=279, Form:A, Stahl verzinkt, 1 Paar - K2094.0279
Ab
41,14 €*
Abonnement
Werkstoff: Montagewinkel Stahl.Ausführung: Montagewinkel verzinkt.Bestellhinweis: Verkauf paarweise. Befestigungsmaterial inklusive.Hinweis: Als Option zur Bodenmontage oder Seitenmontage.Zubehör: K1718 Teleskopschienen Stahl für Seitenmontage, Überauszug, Tragkraft bis 160 kg. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Montagewinkel, mit Langloch, Form:A, Stahl verzinkt - K2095
Ab
51,64 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Montagewinkel Stahl.Ausführung: Montagewinkel verzinkt.Bestellhinweis: Verkauf paarweise. Befestigungsmaterial inklusive.Hinweis: Als Option zur Bodenmontage oder Seitenmontage.Zubehör: K1710 Teleskopschienen Stahl für Seitenmontage, Teilauszug, Tragkraft bis 50 kg.K1711 Teleskopschienen Stahl für Seitenmontage, Teilauszug, Tragkraft bis 65 kg.K1713 Teleskopschienen Stahl für Seitenmontage, Überauszug, Tragkraft bis 70 kg.K1718 Teleskopschienen Stahl für Seitenmontage, Überauszug, Tragkraft bis 160 kg. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Montagewinkel, L=374, Form:B, Stahl verzinkt, 1 Paar - K2094.0374
Ab
46,72 €*
Abonnement
Werkstoff: Montagewinkel Stahl.Ausführung: Montagewinkel verzinkt.Bestellhinweis: Verkauf paarweise. Befestigungsmaterial inklusive.Hinweis: Als Option zur Bodenmontage oder Seitenmontage.Zubehör: K1718 Teleskopschienen Stahl für Seitenmontage, Überauszug, Tragkraft bis 160 kg. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Montagewinkel, mit Langloch, Form:B, Stahl verzinkt - K2095
Ab
70,70 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Montagewinkel Stahl.Ausführung: Montagewinkel verzinkt.Bestellhinweis: Verkauf paarweise. Befestigungsmaterial inklusive.Hinweis: Als Option zur Bodenmontage oder Seitenmontage.Zubehör: K1710 Teleskopschienen Stahl für Seitenmontage, Teilauszug, Tragkraft bis 50 kg.K1711 Teleskopschienen Stahl für Seitenmontage, Teilauszug, Tragkraft bis 65 kg.K1713 Teleskopschienen Stahl für Seitenmontage, Überauszug, Tragkraft bis 70 kg.K1718 Teleskopschienen Stahl für Seitenmontage, Überauszug, Tragkraft bis 160 kg. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Montagewinkel, L=470, Form:C, Stahl verzinkt, 1 Paar - K2094.0470
Ab
51,80 €*
Abonnement
Werkstoff: Montagewinkel Stahl.Ausführung: Montagewinkel verzinkt.Bestellhinweis: Verkauf paarweise. Befestigungsmaterial inklusive.Hinweis: Als Option zur Bodenmontage oder Seitenmontage.Zubehör: K1718 Teleskopschienen Stahl für Seitenmontage, Überauszug, Tragkraft bis 160 kg. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Montagewinkel, mit Bohrung, L=77,6, H=55,7, Form:C, Stahl verzinkt, 1 Paar - K2095.077055
Ab
60,56 €*
Abonnement
Werkstoff: Montagewinkel Stahl.Ausführung: Montagewinkel verzinkt.Bestellhinweis: Verkauf paarweise. Befestigungsmaterial inklusive.Hinweis: Als Option zur Bodenmontage oder Seitenmontage.Zubehör: K1710 Teleskopschienen Stahl für Seitenmontage, Teilauszug, Tragkraft bis 50 kg.K1711 Teleskopschienen Stahl für Seitenmontage, Teilauszug, Tragkraft bis 65 kg.K1713 Teleskopschienen Stahl für Seitenmontage, Überauszug, Tragkraft bis 70 kg.K1718 Teleskopschienen Stahl für Seitenmontage, Überauszug, Tragkraft bis 160 kg. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Montagewinkel, L=575, Form:D, Stahl verzinkt, 1 Paar - K2094.0575
Ab
58,87 €*
Abonnement
Werkstoff: Montagewinkel Stahl.Ausführung: Montagewinkel verzinkt.Bestellhinweis: Verkauf paarweise. Befestigungsmaterial inklusive.Hinweis: Als Option zur Bodenmontage oder Seitenmontage.Zubehör: K1718 Teleskopschienen Stahl für Seitenmontage, Überauszug, Tragkraft bis 160 kg. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

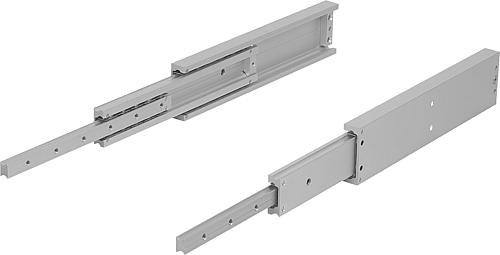

Teleskopschienen Aluminium, Seitenmontage, Vollauszug, Tragkraft bis 300 kg - K1721
Ab
263,12 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Schienen Aluminium. Kugelkäfige Edelstahl 1.4301. Kugeln Edelstahl 1.4021. Ausführung: Schienen blank. Kugelkäfige blank. Kugeln blank. Bestellhinweis: Verkauf paarweise. Hinweis: Bei Teleskopschienen mit Vollauszug ist der Hub ungefähr gleich der Einbaulänge, wodurch mehr Komfort und Zugänglichkeit gewährleistet wird. Die dynamische Lastkapazität der Teleskopschienen gibt die maximale Belastbarkeit eines vertikal montierten Teleskopschienen-Paares bei Nutzung des vollen Auszugsweges an. Die angegebenen Tragkräfte wurden bei einem Schienenabstand von 600 mm ermittelt und beziehen sich auf den Maximalwert bei 10.000 Zyklen. Nicht für horizontale Montage geeignet. Nach 2.000 Zyklen wird ein Nachfetten mit einem Hochdruckfett empfohlen. Die Endanschläge sind bei der angegebenen Belastbarkeit mit 10 Zyklen und einer Anschlaggeschwindigkeit von 0,8 m/s geprüft. Es werden zusätzlich externe Endanschläge empfohlen. Temperaturbereich: -20°C bis +110°C. Ausführung: Vollauszug Montage seitlich A1: 492,5 A2: 985 A3: 425 A4: 475 A5: 850 RoHS: ja K1721.1000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Teleskopschienen Edelstahl, Seitenmontage, Teilauszug, Tragkraft bis 65 kg - K1712
Ab
60,70 €*
Abonnement
9 Varianten verfügbar
Werkstoff: Schienen Edelstahl 1.4301. Kugelkäfige Edelstahl 1.4301. Kugeln Edelstahl 1.4034. Ausführung: Schienen blank. Kugelkäfige blank. Kugeln blank. Bestellhinweis: Verkauf paarweise. Hinweis: Bei Teleskopschienen mit Teilauszug ist der Hub kleiner als die Einbaulänge. Rastung in geschlossener Position. Die dynamische Lastkapazität der Teleskopschienen gibt die maximale Belastbarkeit eines vertikal montierten Teleskopschienen-Paares bei Nutzung des vollen Auszugsweges an. Die angegebenen Tragkräfte wurden bei einem Schienenabstand von 450 mm ermittelt und beziehen sich auf den Maximalwert bei 10.000 bzw. 80.000 Zyklen. Bei horizontaler Montage ist die Tragkraft um 75% geringer. Die Kopfhöhe der Befestigungsschrauben sollte eine Höhe von 2,5 mm nicht überschreiten, sonst besteht das Risiko einer Kollision mit anderen Schienenteilen. Vorteile: Rastung in geschlossener Position Für Flachmontage geeignet Leichter Lauf Ausführung: Teilauszug Montage seitlich A1: 32 A2: 288 A3: 320 A4: 480 A5: 512 A6: 288 A7: 320 A8: 11,5 RoHS: ja K1712.0550 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Teil-, Voll- und Überauszug
Kurz: Der Teilauszug fährt etwa zu 75 % heraus und ist am günstigsten. Der Vollauszug gibt die ganze Schublade frei – der Standard in Werkstatt und Labor mit Tragkräften bis 272 kg. Der Überauszug fährt sogar über die Schienenlänge hinaus.
Die Auszugsart bestimmt, wie weit die Schublade zugänglich ist:- Teilauszug: die Schiene fährt nur etwa zu 75 % aus dem Grundrahmen – die günstigste Variante, hintere Schubladenware bleibt verdeckt. Tragkraft bis 65 kg.
- Vollauszug: vollständiger Auszug, die komplette Schublade ist sichtbar und zugänglich – der Standard in Werkstatt, Labor und Büro, mit Tragkräften bis 272 kg.
- Überauszug: die Schiene fährt weiter als ihre eigene Länge – für Arbeitsflächen, die nach vorne ragen. Tragkräfte 70 bis 160 kg.
Werkstoff-Auswahl
Kurz: Verzinkter Stahl ist der robuste, günstige Standard für trockene Innenräume, Aluminium die leichte und elegante Möbelvariante, Edelstahl die Pflicht für Lebensmittel, Pharma, Medizin und den Außeneinsatz.
Der Werkstoff richtet sich nach Umgebung und Tragkraft:- Stahl verzinkt: robust, kostengünstig und korrosionsgeschützt – für trockene Innenräume und hohe Tragkraft.
- Aluminium blank: leicht, korrosionsfest und optisch elegant – für Büro, Möbel und Innenausbau.
- Edelstahl blank: maximale Korrosionsbeständigkeit – Pflicht in Lebensmittel-, Pharma-, Medizin- und Außenanwendungen.
Schwerlast und Montage
Kurz: Schwerlast-Teleskopschienen mit Kugelauszug und verstärktem Stahlprofil tragen bis 272 kg und sind jahrzehntelang dauereinsatztauglich. Montiert wird seitlich, unterflur oder in Nut – die Bohrlöcher müssen exakt auf gleicher Höhe sitzen.
Für Werkzeugkasten-Schubladen, Ersatzteillager und Akku-Schubladen sind verstärkte Schwerlastschienen die richtige Wahl:- Tragkraft bis 272 kg für Werkstatt und Industrie.
- Kugelumlauf mit verschleißarmen Wälzkörpern – ausgelegt auf jahrzehntelangen Dauereinsatz.
- Gehärtete Laufflächen ohne Einlaufen bei hoher Last.
Auswahl und Anwendung
Kurz: Nutzlast aus Schublade plus Inhalt plus rund 30–50 % Reserve berechnen, die volle Auszugstiefe für maximale Zugänglichkeit wählen. Eingesetzt werden Teleskopschienen in Werkstattwagen, Serverschränken, Ersatzteillagern und Servicefahrzeugen.
Bei der Auswahl zählen vier Punkte:- Nutzlast: Schublade und Inhalt addieren, dazu rund 30 bis 50 % Sicherheitsreserve.
- Auszugslänge: die volle Auszugstiefe für maximale Zugänglichkeit.
- Werkstoff: die Umgebung bestimmt die Wahl zwischen Stahl, Alu und Edelstahl.
- Montageart: seitlich, unterflur oder Nut je nach Konstruktion.
- Komfortfunktionen: viele Vollauszüge haben eine Verriegelung in der Endlage und einen Anschlag gegen das Herausfallen; Schwerlastschienen bieten oft einen Selbsteinzug für sanftes Schließen.
FAQ zu Teleskopschienen
- Voll- oder Teilauszug? Der Vollauszug ist fast immer besser – die komplette Schublade ist sichtbar und erreichbar. Der Teilauszug spart 30 bis 50 % Kosten, ist aber für Werkzeugschubladen unpraktisch, weil die hinteren Reihen vergessen werden. Vollauszug ist der Standard im Profi-Werkstattwagen, Teilauszug nur bei sehr engem Bauraum.
- Was ist ein Überauszug? Eine Teleskopschiene, die weiter herausfährt als ihre eigene Länge. Das ist sinnvoll, wenn eine Arbeitsfläche oder Schublade ganz nach vorne aus dem Korpus ragen soll, etwa an mobilen Arbeitsplätzen. Die Tragkraft liegt mit 70 bis 160 kg zwischen Teil- und Schwerlast-Vollauszug.
- Welche Tragkraft brauche ich? Schubladengewicht plus Inhalt plus 50 % Reserve. Beispiel: 5 kg Schublade plus 30 kg Werkzeug plus Reserve ergibt 50 bis 60 kg. Ein Standard-Vollauszug mit 65 bis 100 kg reicht für normale Werkstattschubladen; ab 150 kg für Akku-Boxen, Ersatzteillager und Maschinenmodule.
- Wie befestige ich Teleskopschienen? Die Schiene mit Senkkopfschrauben (M5 oder M6) am Korpus und an der Schublade verschrauben. Die Bohrlöcher müssen exakt auf gleicher Höhe liegen, sonst klemmt die Schublade – am besten die Bohrschablone des Herstellers nutzen und die Schiene zu 100 % horizontal ausrichten.
- Aluminium oder Stahl? Verzinkter Stahl ist der Standard für Werkstatt und Industrie – günstig und mit hoher Tragkraft. Aluminium für leichte Möbel und Büro mit elegantem Auftritt und geringem Gewicht, aber niedrigerer Tragkraft. Edelstahl bei Hygiene-, Lebensmittel- oder Außenanwendungen.
- Was tun, wenn die Schublade klemmt? Meist ist die Schiene nicht parallel montiert – lösen, mit der Wasserwaage neu ausrichten und wieder festziehen. Bei Verschmutzung die Kugellaufbahn mit Druckluft reinigen und leicht ölen. Bei durch Überlast deformierter Schiene hilft nur der Tausch; vorbeugend die Tragkraft nicht überschreiten.
- Welche Marke führt HUG bei Teleskopschienen? HUG führt das KIPP-Teleskopschienen-Programm – Voll-, Teil- und Überauszug in Aluminium, Edelstahl und verzinktem Stahl, mit Tragkräften von 65 kg bis 272 kg (Schwerlast).
Teleskopschienen bei HUG – KIPP ab Lager
HUG Technik und Sicherheit führt das KIPP-Teleskopschienen-Programm – Voll-, Teil- und Überauszug in Aluminium, Edelstahl und verzinktem Stahl, mit Tragkräften von 65 kg bis 272 kg. Passend dazu finden Sie im Sortiment:- Werkstattwagen – mit Vollauszug-Schubladen auf genau diesen Teleskopschienen.
- Werkzeugkoffer – die mobile Aufbewahrung für den Einsatz vor Ort.
- Positionierelemente – für die definierte Werkstückaufnahme auf der Auszugsfläche.
