Lineareinheiten

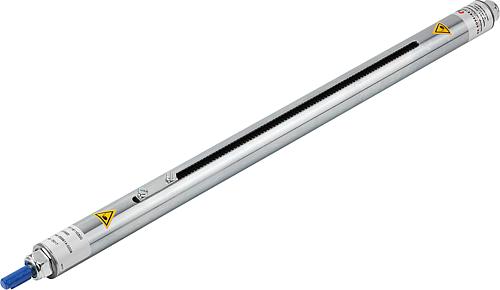

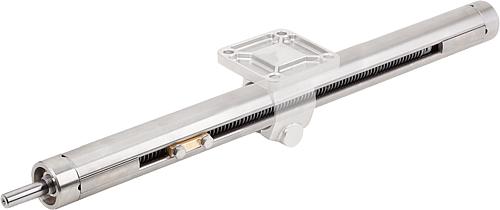

Aus Drehen wird Fahren: Die Lineareinheit wandelt die Drehung einer Gewindespindel in eine präzise Linearbewegung des Führungsschlittens. HUG Technik führt 2 Lineareinheiten von KIPP mit Kugellagerung, in Stahl und Edelstahl 1.4301.
Zu Ihrem Experten für Lineareinheiten
Andreas Selwitschka
2 Artikel gefunden
Inhalt im Überblick
Rotation wird Linearbewegung
Kurz: Die Lineareinheit besteht aus einer Gewindespindel und einem geführten Schlitten. Dreht sich die Spindel, fährt der Schlitten linear vor oder zurück – so entsteht aus einer Drehbewegung eine exakt geführte, gerade Bewegung, etwa zum Verstellen oder Positionieren.
Überall dort, wo etwas präzise verschoben oder zugestellt werden muss – ein Anschlag, ein Werkzeug, eine Verstellachse –, leistet die Lineareinheit die Umsetzung. Die Drehung der Trapezgewindespindel wird über den kugelgelagerten Führungsschlitten in eine lineare Ausgangsbewegung übersetzt. Angetrieben wird von Hand über ein Rad oder motorisch. Anders als eine reine Führungsschiene bringt die Lineareinheit den Antrieb gleich mit. Sie lässt sich in Rohr- und Profilkonstruktionen integrieren und gehört zum Rohr- und Profilverbinder-Programm von KIPP.
Kugellagerung, Spindel und Werkstoff
Kurz: Der Schlitten läuft kugelgelagert für geringe Reibung. Die Trapezgewindespindel ist selbsthemmend – die Position hält auch ohne Antrieb. Zur Wahl stehen Stahl und Edelstahl 1.4301 für den mittleren Drehzahlbereich.
Zwei Eigenschaften machen die Einheit alltagstauglich. Die Kugellagerung des Führungsschlittens sorgt für geringe Reibung und leichten, spielarmen Lauf. Die selbsthemmende Trapezgewindespindel hält die eingestellte Position, ohne dass eine Bremse nötig ist – der Schlitten wandert nicht von allein zurück, was beim Positionieren und Halten von Lasten wichtig ist. Ausgelegt sind die Einheiten für einen mittleren Drehzahlbereich. Beim Werkstoff steht Stahl für den Standardeinsatz und Edelstahl 1.4301 für korrosionsbeanspruchte oder hygienische Umgebungen bereit. Bei der Auslegung – Verfahrweg, Last und Antrieb – berät HUG; das Programm zeigt die KIPP-Markenwelt.
FAQ zu Lineareinheiten
- Wie funktioniert eine Lineareinheit? Eine Gewindespindel dreht sich und bewegt dadurch einen geführten Schlitten geradlinig vor oder zurück. Die Drehbewegung – von Hand oder per Motor – wird so in eine präzise Linearbewegung umgesetzt. Der kugelgelagerte Schlitten läuft dabei reibungsarm und spielarm.
- Was bedeutet „selbsthemmend"? Die Trapezgewindespindel hält die eingestellte Position von selbst, ohne zusätzliche Bremse. Der Schlitten bewegt sich nicht von allein zurück, auch wenn eine Last anliegt. Das ist wichtig beim Positionieren und Halten – die Einstellung bleibt stehen, bis wieder gedreht wird.
- Worin unterscheidet sich die Lineareinheit von einer Teleskopschiene? Die Teleskopschiene ist eine reine Führung ohne Antrieb – sie wird von Hand aus- und eingeschoben. Die Lineareinheit bringt über die Gewindespindel einen eigenen Antrieb mit und positioniert kontrolliert und selbsthemmend. Für einfaches Ausziehen genügt die Schiene, für definiertes Zustellen die Lineareinheit.
Lineareinheiten bei HUG – 2 KIPP-Einheiten ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Lineareinheiten von KIPP: kugelgelagerte Führungsschlitten mit selbsthemmender Trapezgewindespindel, in Stahl und Edelstahl 1.4301, zum präzisen Positionieren. Passend dazu ergänzen diese Bereiche das System:- Rohr- und Profilverbinder – Gestell und Aufnahme für die Lineareinheit
- Teleskopschienen – reine Führung ohne Antrieb
- Normteile im Überblick – alle KIPP-Normelemente
- KIPP-Markenwelt – das komplette KIPP-Programm
