Rohrverbinder Gelenkstück
Das Gelenk selbst zusammenstellen: Gelenkstücke sind die verzahnten Halbteile, aus denen eine verstellbare Winkelverbindung wird. HUG Technik führt 6 Gelenkstücke von KIPP mit Innen- und Außenverzahnung, in Aluminium und Thermoplast.
Zu Ihrem Experten für Rohrverbinder Gelenkstück
Andreas Selwitschka
6 Artikel gefunden
Inhalt im Überblick
Halbteile mit Verzahnung
Kurz: Ein Gelenkstück ist eine Hälfte einer Gelenkverbindung: Es sitzt auf einem Rohr und trägt eine Innen- oder Außenverzahnung. Mit einem passenden Gegenstück zusammengesetzt entsteht ein verstellbares Gelenk, das den Winkel formschlüssig hält.
Während der Gelenk-Rohrverbinder die fertige Verbindung ist, sind Gelenkstücke die Bausteine dafür. Jedes Stück klemmt auf ein Rohr und trägt eine Verzahnung; zwei Stücke werden mit ineinandergreifenden Zähnen verschraubt und bilden so ein Gelenk, dessen eingestellter Winkel formschlüssig gehalten wird. Der Vorteil: Man kann Gelenke individuell aus den passenden Halbteilen zusammenstellen und an verschiedene Rohrpositionen setzen. Alle Gelenkstücke gehören zum Rohrverbinder-Programm von KIPP.
Innen- und Außenverzahnung kombinieren
Kurz: Es gibt Gelenkstücke mit Außenverzahnung (K0485) und mit Innenverzahnung (K0484, K0486). Ein Stück mit Außen- und eines mit Innenverzahnung greifen ineinander und bilden zusammen das Gelenk.

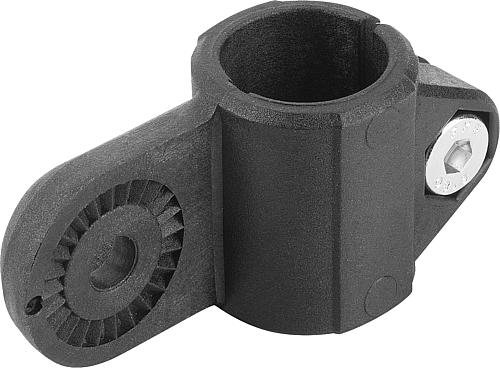

Damit die Verbindung formschlüssig hält, müssen die Verzahnungen zueinander passen: Ein Halbteil mit Außenverzahnung wird mit einem Halbteil mit Innenverzahnung kombiniert. KIPP bietet dafür die Varianten K0485 (Außenverzahnung), K0484 und K0486 (Innenverzahnung, unterschiedliche Geometrie) sowie Thermoplast-Ausführungen. Über die Zähne rastet der Winkel in definierten Schritten ein und wird über die Klemmung gesichert. Als Werkstoff steht Aluminium für die belastbare und Thermoplast für die leichte, günstige Ausführung bereit, jeweils mit Stahlkomponenten. Das komplette Programm zeigt die KIPP-Markenwelt.
FAQ zum Gelenkstück
- Was ist der Unterschied zwischen Gelenkstück und Gelenk? Das Gelenkstück ist ein Halbteil mit Verzahnung, das Gelenk die fertige Verbindung. Für ein vollständiges Gelenk kombiniert man zwei Gelenkstücke – eines mit Innen-, eines mit Außenverzahnung. Wer eine einbaufertige Lösung will, nimmt den Gelenk-Rohrverbinder; wer flexibel kombinieren will, die Gelenkstücke.
- Welche Gelenkstücke passen zusammen? Ein Stück mit Außenverzahnung (K0485) und eines mit Innenverzahnung (K0484 oder K0486). Die Verzahnungen müssen ineinandergreifen, damit der Winkel formschlüssig gehalten wird. Achten Sie darauf, kompatible Geometrien und die gleiche Rohrgröße zu wählen.
- Warum eine Verzahnung statt stufenloser Verstellung? Die Verzahnung hält den eingestellten Winkel formschlüssig – er kann sich unter Last nicht verdrehen, auch wenn die Klemmung einmal nachlässt. Das gibt zusätzliche Sicherheit gegenüber der rein reibschlüssigen, stufenlosen Verstellung, bindet den Winkel aber an die Rasterschritte der Zähne.
Gelenkstücke bei HUG – 6 KIPP-Artikel ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Rohrverbinder-Gelenkstücken von KIPP: verzahnte Halbteile mit Innen- und Außenverzahnung zum individuellen Aufbau von Gelenkverbindungen, in Aluminium und Thermoplast. Passend dazu ergänzen diese Formen das System:- Rohrverbinder Gelenk – die fertige verstellbare Verbindung
- Rohrverbinder Gelenkfuß – verstellbarer Fuß für schräge Montage
- Rohrverbinder im Überblick – alle zwölf Formen
- KIPP-Markenwelt – das komplette KIPP-Programm
