Dosen- und Röhrenlibellen
Steht es waagerecht? Eine Libelle beantwortet das in Sekunden: Steht die Luftblase mittig zwischen den Marken, ist die Fläche in Waage. HUG Technik führt 10 Dosen- und Röhrenlibellen von KIPP – von der Rundlibelle mit 30′ bis zur präzisen Röhrenlibelle mit 5′ Empfindlichkeit.
Zu Ihrem Experten für Dosen- und Röhrenlibellen
Andreas Selwitschka
10 Artikel gefunden
Inhalt im Überblick
Dose oder Röhre – zwei Bauformen
Kurz: Die Dosenlibelle ist rund und zeigt die Lage in zwei Richtungen zugleich an – ideal zum flächigen Ausrichten. Die Röhrenlibelle ist länglich und prüft die Neigung in einer Richtung, dafür deutlich genauer.

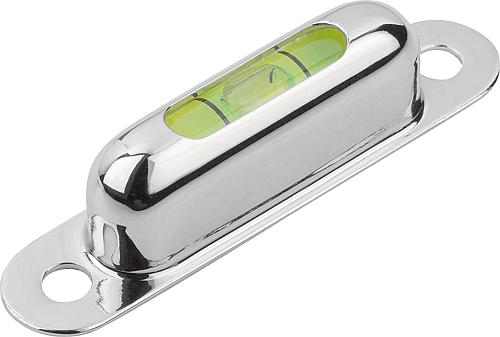

Beide Bauformen arbeiten als Nullinstrument, unterscheiden sich aber in der Aufgabe. Die Dosenlibelle (Rundlibelle) hat eine kreisrunde Blasenkammer: Läuft die Blase in den Mittelkreis, steht die Fläche in beiden Achsen waagerecht – praktisch zum schnellen Ausrichten von Platten, Gehäusen und Maschinenfüßen. Die Röhrenlibelle ist ein längliches Glasröhrchen und misst die Neigung nur entlang einer Achse, dafür mit feinerer Auflösung – die passende Wahl, wenn eine Kante exakt waagerecht oder lotrecht stehen muss. Beide gehören zum Bereich Maßstäbe und Libellen. Für die Längenanzeige statt der Lagekontrolle sind die Maßstäbe und Maßbänder zuständig.
Empfindlichkeit und Werkstoff
Kurz: Die Empfindlichkeit wird in Winkelminuten (′) angegeben – sie ist die Neigung, die die Blase um einen definierten Betrag wandern lässt. Ein kleinerer Wert bedeutet höhere Genauigkeit: 30′ bei üblichen Dosenlibellen, bis 5′ bei feinen Röhrenlibellen.

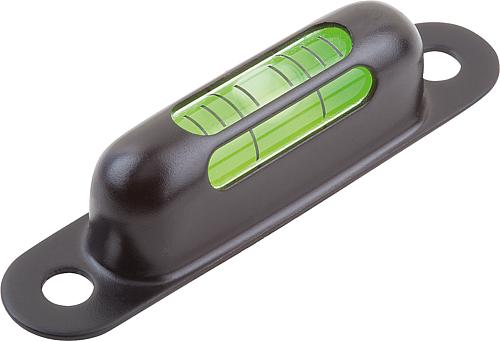

Der entscheidende Kennwert ist die Empfindlichkeit in Winkelminuten. Je kleiner der Wert, desto stärker reagiert die Blase auf eine geringe Neigung – die Libelle ist also genauer. Übliche Dosenlibellen liegen bei 30′, Libellenkörper aus Edelstahl oder Aluminium erreichen 10′ bis 25′, die Röhrenlibelle Form B bis 5′. Für grobe Ausrichtung genügen 30′ bis 53′, für präzise Arbeiten wählt man einen kleineren Wert. Bei den Werkstoffen reicht das Programm von Messing und Polyamid über Acrylglas (PMMA) bis Edelstahl und Aluminium – je nach Beanspruchung und Einbau. Befestigt werden die Libellen über Anschraub- oder Einlassflansch, mit Fassung, Gewindezapfen oder als reiner Libellenkörper zum Einbau. Alle Ausführungen stammen von KIPP.
FAQ zu Dosen- und Röhrenlibellen
- Was ist der Unterschied zwischen Dosen- und Röhrenlibelle? Die Dosenlibelle ist rund und zeigt die Lage in zwei Achsen gleichzeitig – gut zum flächigen Ausrichten. Die Röhrenlibelle ist länglich und misst die Neigung nur in einer Richtung, dafür genauer. Zum schnellen Nivellieren einer Fläche nimmt man die Dose, für eine exakt waagerechte Kante die Röhre.
- Was bedeutet die Empfindlichkeit in Winkelminuten? Die Empfindlichkeit (z. B. 30′ oder 5′) gibt an, welche Neigung nötig ist, um die Blase um einen definierten Betrag zu bewegen. Ein kleinerer Wert heißt: Die Blase reagiert schon auf eine geringere Neigung – die Libelle ist genauer. 5′ ist deutlich feiner als 30′.
- Welche Empfindlichkeit brauche ich? Für grobes Ausrichten von Maschinenfüßen oder Gehäusen genügen 30′ bis 53′. Für präzise Aufstellungen – etwa Messtische oder feine Vorrichtungen – wählt man 10′ oder feiner. Je höher die geforderte Genauigkeit, desto kleiner sollte der Winkelminuten-Wert sein.
- Wie wird eine Libelle befestigt? Je nach Ausführung über einen Anschraubflansch, einen Einlassflansch zum Versenken, mit Fassung, über einen Gewindezapfen oder als reiner Libellenkörper, der in eine vorbereitete Aufnahme eingebaut wird. Die Befestigungsart richtet sich nach dem Einbauraum und danach, ob die Libelle sichtbar aufsitzen oder bündig eingelassen sein soll.
Dosen- und Röhrenlibellen bei HUG – 10 KIPP-Artikel ab Lager
