Verschlussschrauben und -stopfen
Verschlussschrauben und Verschlussstopfen sind die Dicht- und Schließelemente für Einfüllöffnungen, Ablassöffnungen und Prüfanschlüsse an Getrieben, Hydraulikanlagen, Tanks und Maschinengehäusen. HUG führt das KIPP®-Sortiment mit Ölablassschrauben, Entlüftungsschrauben, Verschlussstopfen und Einfüllverschlüssen in Gewinden G 1/8 bis G 2 und M8 bis M60.
Zu Ihrem Experten für Verschlussschrauben und -stopfen
Andreas Selwitschka
Technische Infos
16 Artikel gefunden
Produktanzeige:
Verschlussschrauben
Ab
0,43 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Thermoplast, Polyamid 66. Ausführung: schwarz. Flachdichtung asbestfrei. Temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C. Auf Anfrage: O-Ring oder Werkstoff mit höherer Festigkeit. L1: 8 D1: M14x1,5 D: 20 Anziehdrehmoment max. Nm : 3 L: 2,5 Gewicht ca. kg : 0,002 SW: 6
Verschlussstopfen ohne Entlüftung
Ab
1,15 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Gehäuse, Deckel Thermoplast Polyamid 66. O-Ring Gummi (NBR). Ausführung: Gehäuse schwarz, Deckel rot. Temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C. Gewicht ca. kg : 0,008 D: 30 Bohrungs-Ø ToleranzD1: +0,1 Bohrungs-Ø D1 : 20 S min.: 8 L1: 15,5 L: 14 D2: 24
Verschlussschrauben mit Magnet
Ab
1,71 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Thermoplast Polyamid 66. Dauermagnet Ferrit. Ausführung: schwarz. Flachdichtung asbestfrei. Temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C. L2: 5 D1: G 1/4 Gewicht ca. kg : 0,004 SW: 17 L1: 9 L: 7 D2: 8 D: 20
Verschlussschrauben Aluminium mit Magnet
Ab
2,26 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Aluminium. Dauermagnet Ferrit. Ausführung: blank. Flachdichtung asbestfrei. L2: 7 D1: G 3/4 Gewicht ca. kg : 0,040 SW: 34 L1: 10 L: 8 D2: 13 D: 36,5
Verschlussschrauben mit Einfüllsymbol
Ab
0,43 €*
Abonnement
42 Varianten verfügbar
Werkstoff: Thermoplast, Polyamid 66. Ausführung: schwarz. Flachdichtung asbestfrei. Hinweis: Temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C. Sortierung: 8 D1: G 2 Gewicht ca. kg : 0,054 SW: 64 L1: 16 L: 13,5 D: 74
Verschlussschrauben mit Einfüllsymbol
Ab
0,42 €*
Abonnement
26 Varianten verfügbar
Werkstoff: Thermoplast, Polyamid 66. O-Ring, Gummi (NBR). Ausführung: schwarz. Hinweis: Temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C. D1: G 1 Gewicht ca. kg : 0,020 L1: 12 L: 12 D: 39

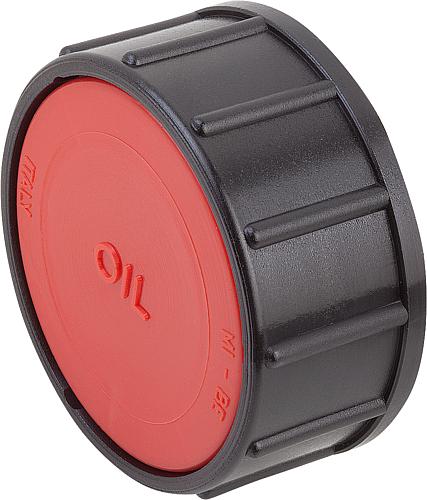

Verschlüsse für Einfüllstutzen
Ab
4,75 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse, Deckel Thermoplast Polyamid 66. Luftfilter Polyurethan (PU-Schaum). Flachdichtung Gummi (NBR). Ausführung: Gehäuse schwarz. Deckel rot. Filterfeinheit 50 µm. Hinweis: Temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C. Auf Anfrage: Deckel in Gelb für Dieselöl. D1: M60x2 Gewicht ca. kg : 0,048 L1: 15 L: 30 D: 67,5

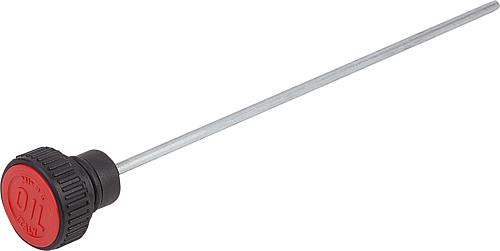

Verschlussstopfen mit Ölmessstab ohne Entlüftung
Ab
1,58 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Gehäuse, Deckel Thermoplast Polyamid 66. Ölmessstab Zink. O-Ring Gummi (NBR). Ausführung: Gehäuse schwarz. Deckel rot. Ölmessstab phosphatiert. Hinweis: Temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C. Auf Anfrage: Min-Max-Markierungskerben. Gewicht ca. kg : 0,028 Bohrungs-Ø ToleranzD1: +0,1 Bohrungs-Ø D1 : 18 S min.: 8 L1: 14 L: 14 D2: 23 D: 30 Ausführung : ohne Entlüftung
Entlüftungsschrauben mit Ölmessstab ohne Luftfilter
Ab
2,11 €*
Abonnement
20 Varianten verfügbar
Werkstoff: Gehäuse, Deckel Thermoplast Polyamid 66. Ölmessstab Zink. O-Ring Gummi (NBR). Ausführung: Gehäuse schwarz. Deckel rot. Ölmessstab phosphatiert. Temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C. Der abnehmbare Deckel ermöglicht ein problemloses Reinigen des Luftfilters. Auf Anfrage: Min-Max-Markierungskerben. D1: M22x1,5 Gewicht ca. kg : 0,048 Ausführung : ohne Luftfilter L1: 12 L: 17,5 D3: 4 D2: 28 D: 41

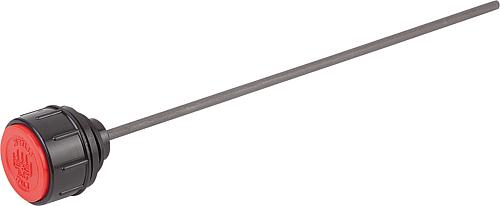

Entlüftungsschrauben mit Rückschlagventil und Ölmessstab
Ab
2,79 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse, Deckel Thermoplast Polyamid. Druckfeder Edelstahl. Ölmessstab Zink. Sperrkörper und Flachdichtung Gummi (NBR). Ausführung: Gehäuse schwarz. Deckel rot. Ölmessstab phosphatiert. Temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C. Öffnungsdruck 0,20 – 0,25 bar. Auf Anfrage: Min-Max-Markierungskerben. D1: G 1/2 D: 30 Gewicht ca. kg : 0,030 L1: 10 L: 21

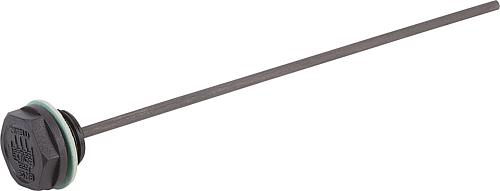

Verschlussschrauben mit Ölmessstab
Ab
1,44 €*
Abonnement
21 Varianten verfügbar
Werkstoff: Thermoplast, Polyamid 66. Ölmessstab Stahl, zinkphosphatiert. Ausführung: Flachdichtung asbestfrei. Hinweis: Die Form B hat eine Entlüftungsbohrung seitlich am Sechskantkopf mit einem Bohrungsdurchmesser von 2 bis 3,5mm, abhängig von der Größe der Verschlussschraube. Zeichnungshinweis: 1) Flachdichtung 2) Entlüftungsbohrung D: 19 D1: G1/4 D3: 4 L: 7 L1: 9 SW: 17 RoHS: ja Form: B Ausführung: mit Entlüftung Ausprägung: mit Ölmessstab Befestigungsart: einschrauben Farbe Grundkörper: schwarz K1101.219014
Verschlussschrauben mit Innensechskant
Ab
1,02 €*
Abonnement
20 Varianten verfügbar
Werkstoff: Stahl 1.0737. O-Ring Gummi (NBR), 90 Shore. Ausführung: verzinkt. Hinweis: Betriebstemperatur: -20°C / +100°C. Betriebsdruck: max. 70 bar für statische Anwendung. D: 50 D1: M42X2 L: 24 L1: 17 SW: 22 RoHS: ja Ausführung: ohne Entlüftung Befestigungsart: einschrauben K1102.504202
Hauptproduktgruppen
- Verschlussschrauben (einfach): Sechskant-Kopf und Gewinde, mit Flachdichtung – für Ablass- und Füllöffnungen
- Verschlussschrauben mit Magnet: Integrierter Daumenmagnet fängt metallische Späne und Verschleißpartikel aus dem Öl. Pflicht in Getrieben und Hydraulikanlagen
- Verschlussstopfen: Konische oder zylindrische Stopfen – dichten Prüfanschlüsse und Nebenöffnungen ab
- Entlüftungsschrauben: Mit integriertem Luftfilter – lassen Druckausgleich zu, halten Staub draußen
- Einfüllverschlüsse mit Ölmessstab: Kombinierte Verschluss-Prüfstab-Einheit für Ölfüllstand-Kontrolle
Werkstoffe
- Thermoplast (Polyamid 66): Standard-Variante – korrosionsfest, leicht, kostengünstig. Für moderate Temperaturen bis 70-100 °C
- Stahl: Standard für höhere Belastungen und Drücke
- Automatenstahl: Präzise gefertigt, für hohe Gewindequalität
- Aluminium: Leicht und korrosionsfest – für Gehäuse aus Aluminium mit thermischer Angleichung
- Edelstahl: Maximale Korrosionsbeständigkeit – für Lebensmittel-, Pharma- und Außenanwendungen
Gewindegrößen
Die KIPP®-Verschlussschrauben decken das komplette Industriespektrum ab:- Rohrgewinde (G, nach ISO 228): G 1/8, G 1/4, G 3/8, G 1/2, G 3/4, G 1, G 1 1/4, G 1 1/2, G 2 – Standard für Hydraulik- und Pneumatikanschlüsse
- Metrische Gewinde: M8×1 bis M60×2 – für alle Standard-Maschinenbau-Anschlüsse
Magnet-Ölablassschrauben – warum sie wichtig sind
Bei Getrieben, Hydraulikaggregaten und Wälzlager-Schmierungen entstehen im Betrieb metallische Verschleißpartikel. Magnet-Ölablassschrauben fangen diese Partikel am Magnet ab:- Schutz vor Lagerschäden: Metallspäne werden aus dem Schmieröl entfernt, bevor sie empfindliche Bauteile wie Wälzlager beschädigen
- Diagnose-Funktion: Abnehmender Verschleißmetall-Anfall = intakter Zustand, zunehmender = Warnzeichen
- Einfache Inspektion: Schraube herausnehmen, Magnet abziehen, Späne prüfen
Temperaturbereich
- Öl-Anwendungen: Polyamid-Varianten bis 100 °C, Metall-Varianten deutlich höher
- Wasser-Anwendungen: Polyamid-Varianten bis 70 °C (Wasserhaut-Kontakt)
- Flachdichtungen: Asbestfrei, NBR oder Kupfer – je nach Medium
Typische Einsatzgebiete
- Getriebe-Ölablass- und Öleinfüll-Schrauben
- Hydraulikaggregate mit Tank-Verschlüssen
- Maschinengehäuse mit Prüf- und Serviceöffnungen
- Motor-Wartungsöffnungen und Kühlmittel-Verschlüsse
- Pneumatikanlagen mit Entlüftungsanschlüssen
Ergänzende Normteile und Service-Produkte
- Schmiernippel für die Nachschmierung
- Wälzlagerfett und Öle als Schmiermedien
- Kugelsperrbolzen als ergänzende KIPP®-Normteile
FAQ – häufige Fragen zu Verschlussschrauben und -stopfen
- Wann brauche ich eine Magnet-Ölablassschraube? Immer im Getriebe, Hydraulikaggregat oder allem mit Wälzlager-Schmierung. Der Magnet fängt metallische Verschleißpartikel aus dem Öl ab – schützt die Lager. Bonus: Diagnosefunktion. Bei Ölwechsel Magnet ansehen – viele Späne = Verschleißwarnung. Aufpreis ca. 50-100 % gegenüber Standard-Ablassschraube, lohnt sich immer.
- Welche Dichtung verwende ich? NBR-Flachdichtung für Standard-Hydrauliköl. Kupferdichtung bei höheren Drücken und Temperaturen (bis 200 °C). PTFE bei aggressiver Chemie. Achtung: Dichtungen sind Verschleißteil – bei jedem Öffnen erneuern, niemals wiederverwenden. Sonst Leckage. Originaldichtungen vom Verschluss-Schrauben-Hersteller bestellen.
- G- oder metrisches Gewinde? G-Gewinde (zylindrisches Rohrgewinde nach ISO 228) ist Standard im Hydraulik- und Pneumatikbereich – G 1/4, G 1/2 etc. Metrische Gewinde (M8 bis M60) im allgemeinen Maschinenbau. Bei Bestellung vorhandenes Gewinde im Bauteil messen oder Herstellerdokumentation prüfen – G und M sind nicht austauschbar.
- Polyamid (Kunststoff) oder Stahl? Polyamid für leichte Anwendungen bis 100 °C – günstig, korrosionsfest, leicht. Stahl für Hochdruck (über 25 bar), hohe Temperaturen oder mechanische Belastung. Edelstahl bei Lebensmittel-, Pharma- oder Außenanwendungen. Aluminium nur bei Aluminium-Gehäuse (gleiche Wärmedehnung).
- Wann brauche ich eine Entlüftungsschraube? Bei geschlossenen Behältern (Tanks, Gehäusen) wo sich durch Temperaturänderungen oder Mediumzufluss Druck aufbaut – ohne Entlüftung würde der Behälter platzen oder das Öl wird gepresst. Entlüftungsschraube hat einen feinen Filter (lässt Luft durch, hält Schmutz draußen). Pflicht in fast allen Getriebe- und Hydrauliksystemen.
