Y-Stücke
Ein Y-Stück verzweigt eine Rohrleitung unter 45° – strömungsgünstiger als die rechtwinklige Abzweigung des T-Stücks. HUG führt Y-Stücke aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, mit Innengewinde an allen drei Anschlüssen, ab Lager.
Zu Ihrem Experten für Y-Stücke
Andreas Selwitschka
Technische Infos
1 Artikel gefunden
Produktanzeige:
%

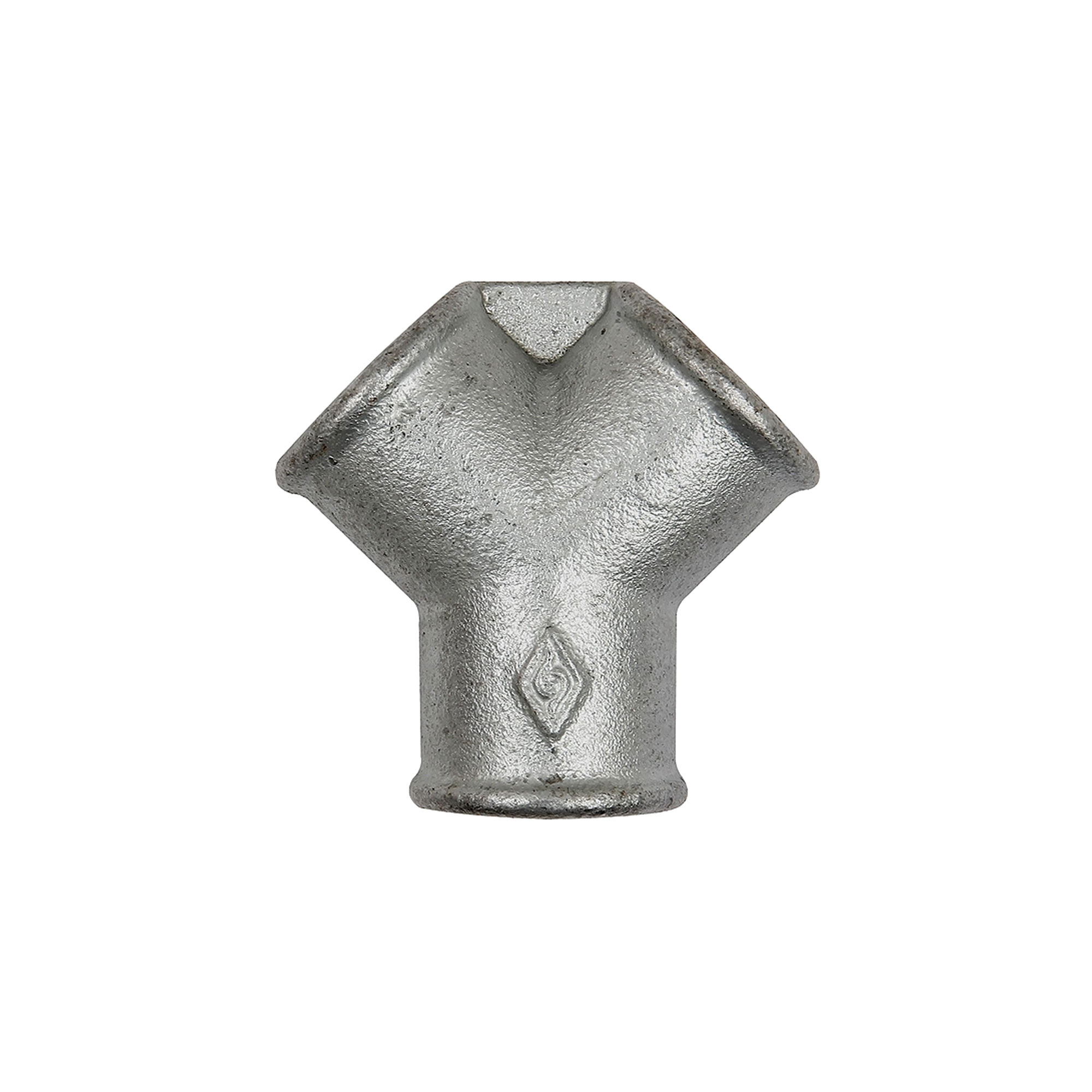

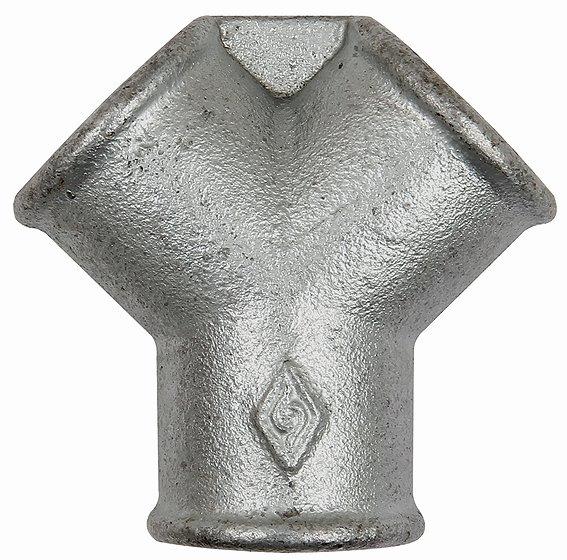

Y-Stück 220, IG/IG/IG, schwarzer Temperguss feuerverzinkt
Ab
4,43 €*
Abonnement
3 Varianten verfügbar
Y-Stück 220, IG/IG/IG, Rp 1/2, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was ein Y-Stück macht
Kurz: Das Y-Stück führt einen Abgang unter 45° aus dem Hauptstrang heraus. Weil das Medium nicht rechtwinklig abgelenkt wird, entstehen weniger Turbulenz und Druckverlust als beim T-Stück.
Im Sortiment der Stahl- und Tempergussfittings ist das Y-Stück die strömungsgünstige Verzweigung. Wie das T-Stück hat es drei Anschlüsse, der Abgang zweigt jedoch nicht im rechten Winkel ab, sondern in einem flachen Winkel von 45°. Der Vorteil zeigt sich in der Strömung: Bei einer 90°-Abzweigung muss das Medium die Richtung abrupt wechseln, was Verwirbelung und Druckverlust erzeugt. Die sanfte 45°-Führung des Y-Stücks lenkt den Abzweigstrom weicher um und hält den Strömungswiderstand niedriger – ähnlich, wie der Bogen die Umlenkung gegenüber dem Winkel verbessert.Y-Stück oder T-Stück?
Kurz: Das T-Stück zweigt rechtwinklig ab und ist kompakt. Das Y-Stück zweigt unter 45° ab und ist strömungsgünstiger, braucht aber mehr Baulänge. Hohe Strömung spricht für das Y-Stück, enger Einbau für das T-Stück.
Beide verzweigen die Leitung, unterscheiden sich aber im Abzweigwinkel:| Merkmal | Y-Stück | T-Stück |
|---|---|---|
| Abzweigwinkel | 45° | 90° |
| Druckverlust | geringer | höher |
| Turbulenz | niedrig | höher |
| Baulänge | länger | kompakt |
Gewinde, Größen und Ausführung
Kurz: Y-Stücke aus Temperguss nach DIN EN 10242 haben drei zylindrische Rp-Innengewinde (IG/IG/IG). Sie sind ein Gewinde-Fitting – nicht zu verwechseln mit dem Y-Schweißfitting. Verzinkt für Trinkwasser, schwarz für Heizung und Druckluft.
Das Y-Stück trägt an allen drei Anschlüssen zylindrisches Rp-Innengewinde nach ISO 7-1 (IG/IG/IG) und wird auf Rohrenden oder Nippel geschraubt. Damit unterscheidet es sich vom Y-Schweißfitting, das in die Leitung eingeschweißt wird – das Gewinde-Y-Stück ist lösbar verschraubt und kommt ohne Schweißarbeit aus. Wie alle Tempergussfittings gibt es das Y-Stück in zwei Ausführungen:- Feuerverzinkt: korrosionsgeschützt und für Trinkwasser-, Sprinkler- und Feuerlöschleitungen geeignet.
- Schwarz: wirtschaftlicher, für Heizung, Druckluft und Industriemedien ohne Trinkwasserkontakt.
Typische Einsatzbereiche
Kurz: Y-Stücke werden eingesetzt, wo eine Abzweigung strömungsgünstig und geräuscharm sein soll – an Pumpen, in Druckluftnetzen und bei der Zusammenführung von Leitungen.
Das Y-Stück lohnt sich überall dort, wo der Abzweig möglichst verlustarm geführt werden soll:- Druckluftverteilung: Stichleitungen gehen mit geringem Druckverlust vom Hauptstrang ab.
- Zusammenführung: Zwei Zuläufe werden unter flachem Winkel in einer Leitung gebündelt, was Turbulenz reduziert.
- Pumpen- und Förderleitungen: Sanfte Abzweige senken Strömungsgeräusch und Energieverlust.
FAQ zu Y-Stücken
- Was ist ein Y-Stück? Ein Y-Stück ist ein Rohrformstück mit drei Anschlüssen, bei dem der Abgang unter 45° aus dem Hauptstrang herausführt. Diese flache Verzweigung ist strömungsgünstiger als die rechtwinklige des T-Stücks. Im Gewinderohrbau besteht es aus Temperguss nach DIN EN 10242.
- Was ist der Unterschied zwischen Y-Stück und T-Stück? Das Y-Stück zweigt unter 45° ab, das T-Stück im rechten Winkel von 90°. Die 45°-Abzweigung des Y-Stücks erzeugt weniger Turbulenz und Druckverlust, braucht aber mehr Baulänge. Das T-Stück ist kompakter.
- Warum hat ein Y-Stück 45 Grad? Weil der flache Winkel das Medium weicher umlenkt. Bei einer 90°-Abzweigung muss die Strömung abrupt die Richtung wechseln, was Verwirbelung verursacht. Der 45°-Abgang führt den Strom strömungsgünstiger heraus.
- Ist ein Y-Stück dasselbe wie ein Y-Schweißfitting? Nein. Das hier gezeigte Y-Stück aus Temperguss hat Gewindeanschlüsse (IG/IG/IG) und wird verschraubt. Ein Y-Schweißfitting wird stattdessen in die Leitung eingeschweißt. Das Gewinde-Y-Stück kommt ohne Schweißarbeit aus und ist lösbar.
- Welches Gewinde hat ein Y-Stück? Zylindrisches Rp-Innengewinde nach ISO 7-1 an allen drei Anschlüssen (IG/IG/IG). Es wird mit Hanf, PTFE-Band oder anaerobem Dichtmittel abgedichtet und auf Rohrenden oder Nippel geschraubt.
- Wofür wird ein Y-Stück verwendet? Für strömungsgünstige Abzweigungen und Zusammenführungen, etwa in Druckluftnetzen, an Pumpen- und Förderleitungen oder dort, wo zwei Zuläufe geräuscharm gebündelt werden sollen.
- Welchen Druck hält ein Y-Stück aus? Y-Stücke aus Temperguss nach DIN EN 10242 sind bis PN 25 (25 bar) bei −20 °C bis +120 °C belastbar. Zwischen 120 °C und 300 °C liegt der zulässige Betriebsdruck bei 20 bis 25 bar.
- Sind Y-Stücke für Trinkwasser geeignet? Feuerverzinkte Y-Stücke sind für Trinkwasser geeignet, weil die Zinkschicht den Guss vor Korrosion schützt. Schwarze Y-Stücke sind für Heizung, Druckluft und Industriemedien bestimmt, nicht für Trinkwasser.
Y-Stücke bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt Y-Stücke aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, mit Innengewinde an allen drei Anschlüssen. Alle Y-Stücke entsprechen DIN EN 10242 und sind bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- T-Stücke – für die kompakte rechtwinklige Verzweigung.
- Kreuzstücke – wenn an einem Punkt vier Anschlüsse gebraucht werden.
- Alle Tempergussfittings – Muffen, Winkel, Bögen und Abschlüsse im Überblick.
