Flachdichtungen
Flachdichtungen dichten die planen Stirnflächen von Verschraubungen und Flanschverbindungen ab – die flache Scheibe wird zwischen zwei Dichtflächen gelegt und durch Anziehen verpresst. HUG führt Flachdichtungen in PTFE, Gummi, Fiber und weiteren Werkstoffen, passgenau zu den Verschraubungen und Flanschen aus dem Sortiment.
Zu Ihrem Experten für Flachdichtungen
Andreas Selwitschka
Technische Infos
1 Artikel gefunden
Produktanzeige:
%

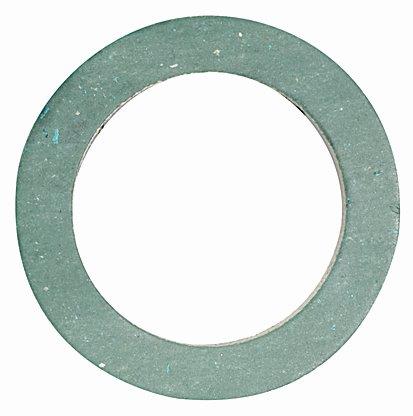

Flachdichtung, (NBR mit Aramidfasern)
Ab
0,71 €*
Abonnement
10 Varianten verfügbar
Flachdichtung, (NBR mit Aramidfasern), für Anschlussgröße (Zoll) 2, Betriebstemperatur -20 °C bis 200 °C. Maximale Temperatur und maximaler Betriebsdruck dürfen nicht gleichzeitig auftreten! Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was eine Flachdichtung macht
Kurz: Die Flachdichtung ist eine flache Scheibe, die zwischen zwei plane Stirnflächen gelegt und durch Anziehen der Überwurfmutter oder der Flanschschrauben verpresst wird. So dichtet sie die Verbindung quer zur Strömung ab.
Im Rohrleitungsbau dichtet die Flachdichtung die Stirnflächen zweier Formstücke gegeneinander ab. Sie wird zwischen die planen Dichtflächen gelegt und beim Anziehen der Verschraubung oder der Flanschschrauben verpresst – der Anpressdruck formt den Werkstoff in die Oberflächenstruktur und schließt die Verbindung. Damit ergänzt die Flachdichtung die Gewindedichtung: An einer typischen Verschraubung dichtet Hanf oder PTFE-Band das Gewinde des Nippels ab, während die Flachdichtung die Stirnflächen zwischen Nippel und Überwurfmutter versiegelt. Beide Dichtprinzipien arbeiten zusammen.Werkstoffe nach Medium und Temperatur
Kurz: Das Dichtmaterial richtet sich nach Medium, Temperatur und Druck. PTFE ist nahezu universell, Gummi (EPDM) für Wasser, Fiber für Hausinstallationen, Klingerit und Graphit für Dampf und hohe Temperaturen.
Die Werkstoffwahl folgt dem geführten Medium:| Werkstoff | Temperatur | Beständig gegen | Typischer Einsatz |
|---|---|---|---|
| PTFE (Teflon) | −200 bis +260 °C | nahezu universell, außer Alkalimetalle | Chemie, Pharma, Lebensmittel |
| Gummi (EPDM) | −40 bis +120 °C | Wasser, Dampf, verdünnte Säuren | Trinkwasser, Heizung |
| Fiber (Vulkanfiber) | bis +100 °C | Wasser, Druckluft | Hauswasserinstallation |
| Klingerit (Faserstoff) | bis +400 °C | Dampf, Öle, Lösungsmittel | Industrieleitungen, Dampf |
| Graphit | bis +500 °C | Dampf, Heißgase, Thermoöl | Hochtemperatur, Kraftwerk |
Flachdichtung oder Gewindedichtung?
Kurz: Die Gewindedichtung (Hanf, PTFE-Band) dichtet die Gewindeflanken fester Fittings ab. Die Flachdichtung dichtet die Stirnflächen lösbarer Verschraubungen und Flansche. Beide ergänzen sich in der Rohrleitung.
Im Rohrleitungsbau gibt es zwei Dichtprinzipien:- Gewindedichtung: Hanf, PTFE-Band oder anaerobe Paste dichten die Gewindeflanken ab – bei festen Fittings wie Muffen, Winkeln und T-Stücken.
- Flachdichtung: dichtet die Stirnflächen zweier Formstücke ab – bei lösbaren Verschraubungen, Flanschverbindungen und flachdichtenden Nippeln.
Nennweite und Einbau
Kurz: Die Flachdichtung muss exakt zur Nennweite passen – zu klein stört sie die Strömung, zu groß dichtet sie ungleichmäßig. Sie ist ein Einwegteil und wird bei jeder Demontage erneuert.
Flachdichtungen müssen genau zur Nennweite der Verschraubung passen. Eine zu kleine Dichtung ragt in den Strömungsquerschnitt und erzeugt Turbulenzen, eine zu große dichtet ungleichmäßig, weil der Anpressdruck nicht voll auf die Dichtfläche wirkt. HUG führt Flachdichtungen passend zu den Verschraubungsnennweiten von 1/4" bis 2"; bei Flanschen richtet sich die Größe nach Flanschdurchmesser und Teilkreis. Vor dem Einlegen werden die Dichtflächen auf Sauberkeit und Planheit geprüft – Grate, Korrosion oder alte Dichtungsreste verhindern einen gleichmäßigen Presssitz. Die Dichtung mittig auflegen und gleichmäßig, bei Flanschen über Kreuz, anziehen. Flachdichtungen sind Einwegteile: Bei jeder Demontage wird die Dichtung erneuert, weil eine bereits verpresste Dichtung beim zweiten Einbau nicht mehr zuverlässig abdichtet.FAQ zu Flachdichtungen
- Was ist eine Flachdichtung? Eine Flachdichtung ist eine flache Dichtscheibe, die zwischen zwei plane Stirnflächen gelegt und verpresst wird. Sie dichtet Verschraubungen und Flanschverbindungen quer zur Strömung ab – im Unterschied zur Gewindedichtung, die das Gewinde selbst abdichtet.
- Welche Flachdichtungen gibt es? Nach Werkstoff: PTFE (universell, Chemie und Lebensmittel), Gummi/EPDM (Wasser und Heizung), Fiber/Vulkanfiber (Hausinstallation), Klingerit (Dampf und Öl bis +400 °C) und Graphit (Hochtemperatur bis +500 °C). Die Wahl richtet sich nach Medium, Temperatur und Druck.
- Welches Material für welches Medium? Für Trinkwasser PTFE oder EPDM (DVGW W 270), für Heizung und Dampf EPDM, Klingerit oder Graphit, für Chemie PTFE, für einfache Wasser- und Druckluftleitungen Fiber. Für aggressive Chemie ist PTFE die sicherste Wahl.
- Welche Dicke hat eine Flachdichtung? Übliche Dicken liegen je nach Werkstoff und Nennweite zwischen etwa 1 und 3 mm. Die Dichtung muss zum Spalt und zur Presskraft passen: zu dünn dichtet Unebenheiten nicht aus, zu dick verringert den Anpressdruck. Maßgeblich sind die Vorgaben für die jeweilige Verschraubung oder den Flansch.
- Kann man Flachdichtungen wiederverwenden? Nein. Flachdichtungen sind Einwegteile. Eine bereits verpresste Dichtung hat eine bleibende Verformung und dichtet beim zweiten Einbau nicht mehr zuverlässig. Bei jeder Demontage einer Verschraubung wird die Dichtung erneuert.
- Wie lange halten Flachdichtungen? Im eingebauten, ungestörten Zustand halten sie über die Lebensdauer der Verbindung, sofern Medium und Temperatur zum Werkstoff passen. Sobald die Verbindung gelöst wird, ist die Dichtung verbraucht und wird ersetzt. Falscher Werkstoff oder Übertemperatur verkürzen die Standzeit deutlich.
- Was ist der Unterschied zwischen Flachdichtung und O-Ring? Die Flachdichtung dichtet plane Stirnflächen ab und wird flächig verpresst. Der O-Ring dichtet in einer Nut über die Verformung seines runden Querschnitts. Flachdichtungen sitzen an Verschraubungen und Flanschen, O-Ringe in Nuten von Hydraulik, Pneumatik und Maschinenbau.
- Sind Flachdichtungen für Trinkwasser geeignet? Ja, sofern das Material der Trinkwasserverordnung und dem DVGW-Arbeitsblatt W 270 entspricht. PTFE- und EPDM-Flachdichtungen erfüllen diese Anforderungen in der Regel und werden in Trinkwasserinstallationen eingesetzt.
Flachdichtungen bei HUG – passgenau zum Sortiment ab Lager
HUG Technik und Sicherheit führt Flachdichtungen in PTFE, Gummi, Fiber und weiteren Werkstoffen, passgenau für die Verschraubungen und Flansche aus dem HUG-Sortiment, in den Nennweiten von 1/4" bis 2". Passend dazu finden Sie im Sortiment:- Verschraubungen – lösbare Rohrverbindungen, deren Stirnflächen die Flachdichtung versiegelt.
- O-Ringe – für die Abdichtung von Nuten in Hydraulik, Pneumatik und Maschinenbau.
- Tempergussfittings – das komplette Gewindefitting-Programm für die Rohrleitung.
