Kreuzstücke
Ein Kreuzstück verzweigt eine Rohrleitung in vier Richtungen – vier Anschlüsse in einer Ebene, jeweils im 90°-Winkel zueinander. HUG führt Kreuzstücke aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, von Rp 3/8" bis Rp 1 1/4", ab Lager.
Zu Ihrem Experten für Kreuzstücke
Andreas Selwitschka
Technische Infos
1 Artikel gefunden
Produktanzeige:

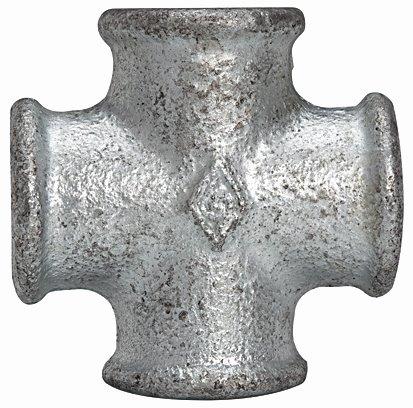

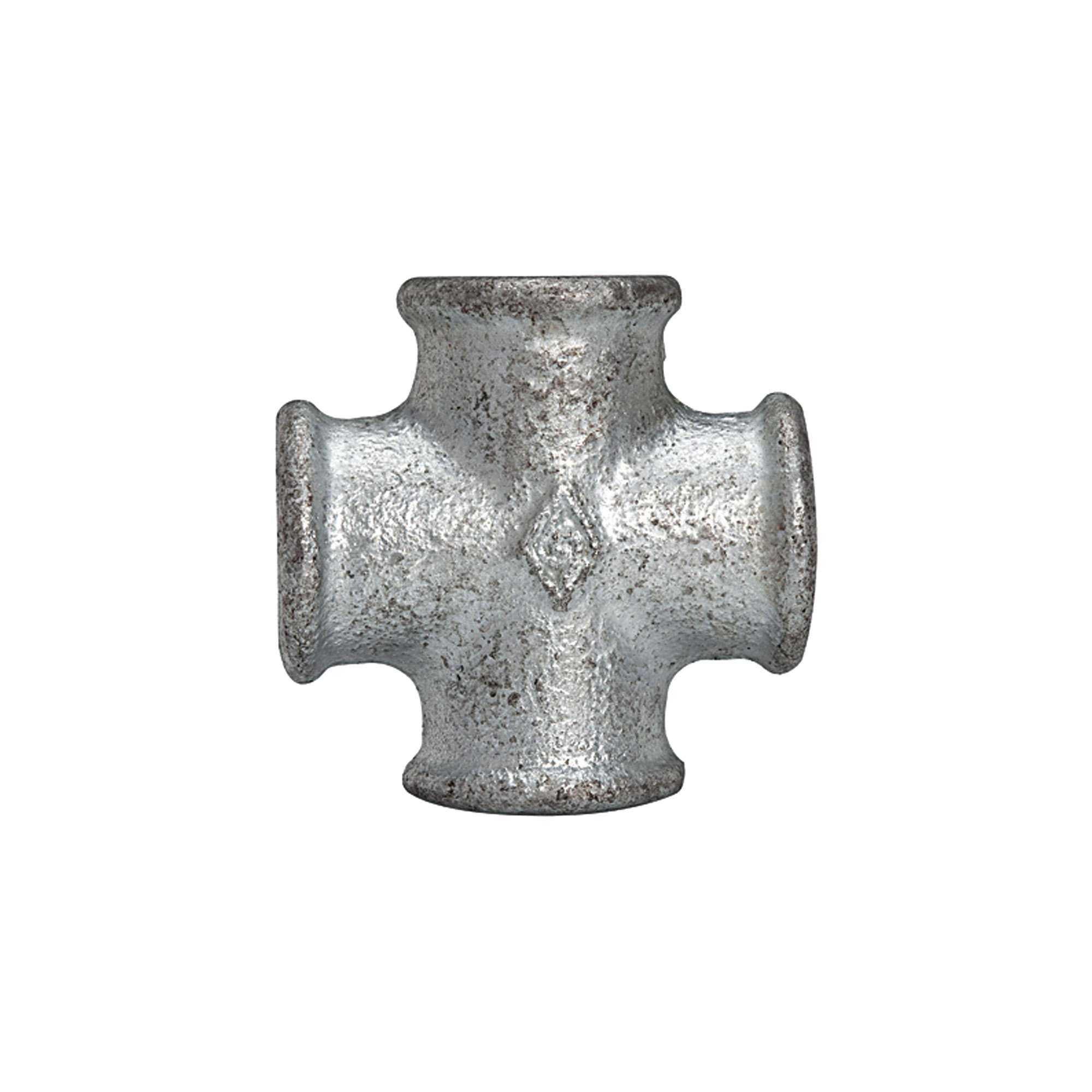

Kreuzstück 180, 4 x IG, schwarzer Temperguss feuerverzinkt
Ab
3,49 €*
Abonnement
9 Varianten verfügbar
Kreuzstück 180, 4 x IG, Rp 3/8, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was ein Kreuzstück macht
Kurz: Das Kreuzstück hat vier Anschlüsse in einer Ebene, jeweils im rechten Winkel zueinander. Es führt einen durchgehenden Strang weiter und lässt zugleich zwei gegenüberliegende Abgänge abzweigen – alles in einem Formstück.
Im Sortiment der Stahl- und Tempergussfittings ist das Kreuzstück das Verzweigungselement mit der höchsten Anschlusszahl. Während das T-Stück drei Anschlüsse bietet, sind es beim Kreuzstück vier – kreuzförmig in einer Ebene angeordnet. Damit lässt sich an einer einzigen Stelle ein durchgehender Strang weiterführen und gleichzeitig nach beiden Seiten abzweigen. Das ist überall dort praktisch, wo mehrere Leitungen oder Geräte an einem Punkt zusammenlaufen – etwa an einer Mess- oder Verteilerstelle, an der gleichzeitig Manometer, Entlüftung und eine Abgangsleitung sitzen.Kreuzstück oder zwei T-Stücke?
Kurz: Ein Kreuzstück ersetzt zwei direkt benachbarte T-Stücke. Es spart eine Verbindung und Baulänge, ist aber nur sinnvoll, wenn beide Abgänge tatsächlich an derselben Stelle gegenüberliegen.
Die beiden gegenüberliegenden Abgänge eines Kreuzstücks ließen sich theoretisch auch mit zwei dicht hintereinander gesetzten T-Stücken realisieren. Das Kreuzstück hat dabei klare Vorteile:| Merkmal | Kreuzstück | Zwei T-Stücke |
|---|---|---|
| Anschlüsse | 4 in einem Formstück | 2 × 3, ein Anschluss überlappt |
| Dichtstellen | weniger | mehr |
| Baulänge | kompakt | länger |
| Abgänge | genau gegenüberliegend | leicht versetzt |
Gewinde, Größen und Ausführung
Kurz: Kreuzstücke aus Temperguss nach DIN EN 10242 haben vier zylindrische Rp-Innengewinde (4 × IG). Die Größen reichen von Rp 3/8" bis Rp 1 1/4". Verzinkt für Trinkwasser, schwarz für Heizung und Druckluft.
Das Kreuzstück trägt an allen vier Anschlüssen zylindrisches Rp-Innengewinde nach ISO 7-1 (4 × IG). Abgedichtet wird mit Hanf, PTFE-Band oder anaerobem Dichtmittel im Gewindegang. Wie alle Tempergussfittings gibt es das Kreuzstück in zwei Ausführungen:- Feuerverzinkt: korrosionsgeschützt und für Trinkwasser-, Sprinkler- und Feuerlöschleitungen geeignet.
- Schwarz: wirtschaftlicher, für Heizung, Druckluft und Industriemedien ohne Trinkwasserkontakt.
Typische Einsatzbereiche
Kurz: Kreuzstücke sitzen an Mess- und Verteilerstellen, an denen mehrere Leitungen oder Geräte zusammenlaufen.
Das Kreuzstück kommt überall dort zum Einsatz, wo an einem Punkt mehr als ein Abgang gebraucht wird:- Messstellen: Durchgang plus gegenüberliegende Anschlüsse für Manometer und Entlüftungsventil.
- Verteiler: Eine Zuleitung speist gleichzeitig zwei seitliche Stichleitungen.
- Heizungstechnik: Sammelpunkte, an denen Vor- und Rücklauf sowie Abgänge zusammenkommen.
FAQ zu Kreuzstücken
- Was ist ein Kreuzstück? Ein Kreuzstück ist ein Rohrformstück mit vier Anschlüssen in einer Ebene, jeweils im 90°-Winkel zueinander. Es führt einen Strang durch und lässt zwei gegenüberliegende Abgänge abzweigen. Im Gewinderohrbau besteht es aus Temperguss nach DIN EN 10242.
- Wofür braucht man ein Kreuzstück? Für Stellen, an denen mehr als ein Abgang an einem Punkt gebraucht wird – etwa an Messstellen mit Manometer und Entlüftung oder an Verteilern, die eine Zuleitung gleichzeitig auf zwei seitliche Stichleitungen aufteilen.
- Was bedeutet 4 x IG? 4 × IG heißt, dass alle vier Anschlüsse ein Innengewinde (Rp) tragen. Das Kreuzstück nimmt damit vier Außengewinde-Enden – Rohre oder Nippel – auf. Abgedichtet wird das Gewinde mit Hanf, PTFE-Band oder Dichtmittel.
- Kreuzstück oder zwei T-Stücke? Ein Kreuzstück ersetzt zwei direkt benachbarte T-Stücke und spart dabei eine Verbindung und Baulänge. Es lohnt sich, wenn beide Abgänge genau gegenüberliegen. Sollen sie versetzt oder unterschiedlich groß sein, sind zwei einzelne T-Stücke flexibler.
- Welche Größen gibt es bei Kreuzstücken? Bei HUG reichen die Kreuzstücke von Rp 3/8" bis Rp 1 1/4". Die häufigsten Nennweiten sind 1/2" und 3/4". Die Zollangabe bezeichnet das Rohrgewinde nach ISO 7-1.
- Welches Gewinde hat ein Kreuzstück? Zylindrisches Rp-Innengewinde nach ISO 7-1 an allen vier Anschlüssen. Es ist ein dichtendes Rohrgewinde, das mit Hanf, PTFE-Band oder anaerobem Dichtmittel abgedichtet wird – kein Befestigungsgewinde.
- Welchen Druck hält ein Kreuzstück aus? Kreuzstücke aus Temperguss nach DIN EN 10242 sind bis PN 25 (25 bar) bei −20 °C bis +120 °C belastbar. Zwischen 120 °C und 300 °C liegt der zulässige Betriebsdruck bei 20 bis 25 bar.
- Sind Kreuzstücke für Trinkwasser geeignet? Feuerverzinkte Kreuzstücke sind für Trinkwasser geeignet, weil die Zinkschicht den Guss vor Korrosion schützt. Schwarze Kreuzstücke sind für Heizung, Druckluft und Industriemedien bestimmt, nicht für Trinkwasser.
Kreuzstücke bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt Kreuzstücke aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, von Rp 3/8" bis Rp 1 1/4". Alle Kreuzstücke entsprechen DIN EN 10242 und sind bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- T-Stücke – für die einfache Verzweigung in drei Richtungen.
- Y-Stücke – für die strömungsgünstige 45°-Abzweigung.
- Alle Tempergussfittings – Muffen, Winkel, Reduzierungen und Abschlüsse im Überblick.
