Bögen
Ein Bogen lenkt eine Rohrleitung in einer gleichmäßigen Kurve um – mit definiertem Biegeradius und geringem Druckverlust. HUG führt Rohrbögen aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, in 90° und 45°, ab Lager.
Technische Infos
13 Artikel gefunden
Produktanzeige:

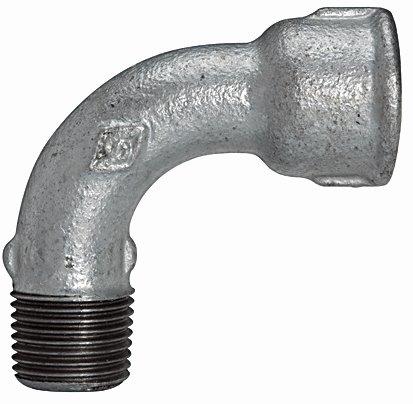

Bogen 1, lang, 90°, IG/AG, schwarzer Temperguss feuerverzinkt
Ab
2,09 €*
Abonnement
10 Varianten verfügbar
Bogen 1, lang, 90°, IG/AG, Rp/R 3/4, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

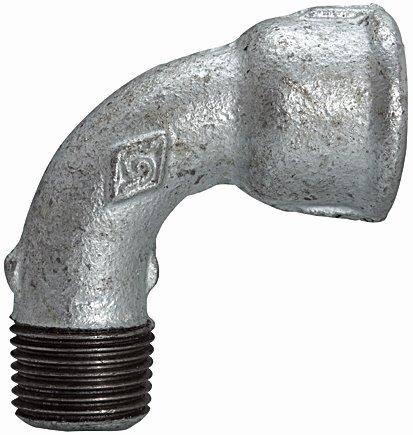

Bogen 1a, kurz, 90°, IG/AG, schwarzer Temperguss
Ab
2,57 €*
Abonnement
9 Varianten verfügbar
Bogen 1a, kurz, 90°, IG/AG, Rp/R 1 1/2, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Bogen 2, lang, 90°, IG/IG, schwarzer Temperguss feuerverzinkt
Ab
2,09 €*
Abonnement
10 Varianten verfügbar
Bogen 2, lang, 90°, IG/IG, Rp 1/4, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

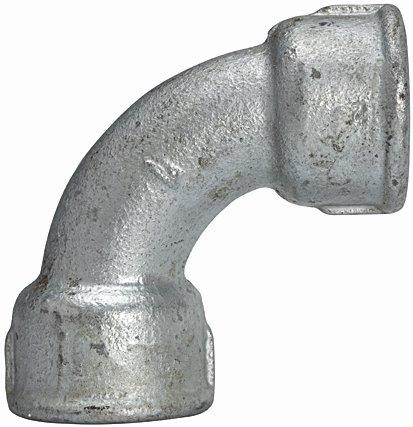

Bogen 2a, kurz, 90°, IG/IG, schwarzer Temperguss feuerverzinkt
Ab
6,44 €*
Abonnement
8 Varianten verfügbar
Bogen 2a, kurz, 90°, IG/IG, Rp 2, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

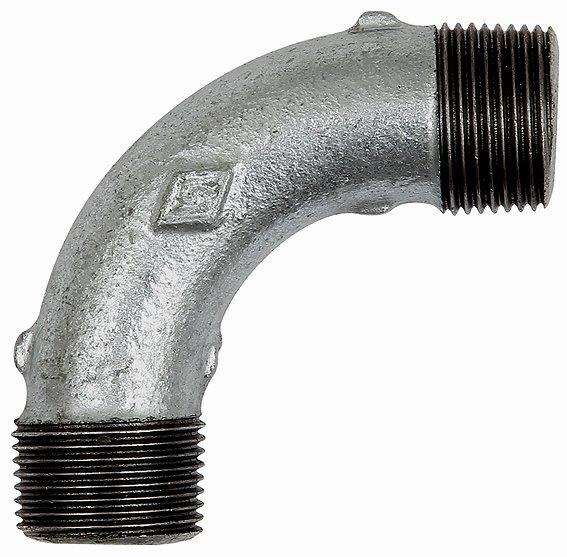

Bogen 3, lang, 90°, AG/AG, schwarzer Temperguss feuerverzinkt
Ab
3,18 €*
Abonnement
7 Varianten verfügbar
Bogen 3, lang, 90°, AG/AG, R 1, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

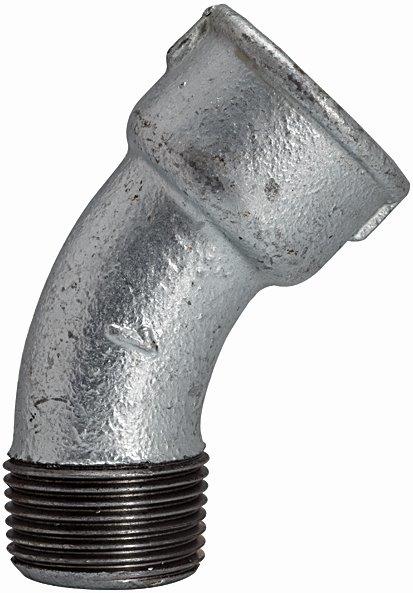

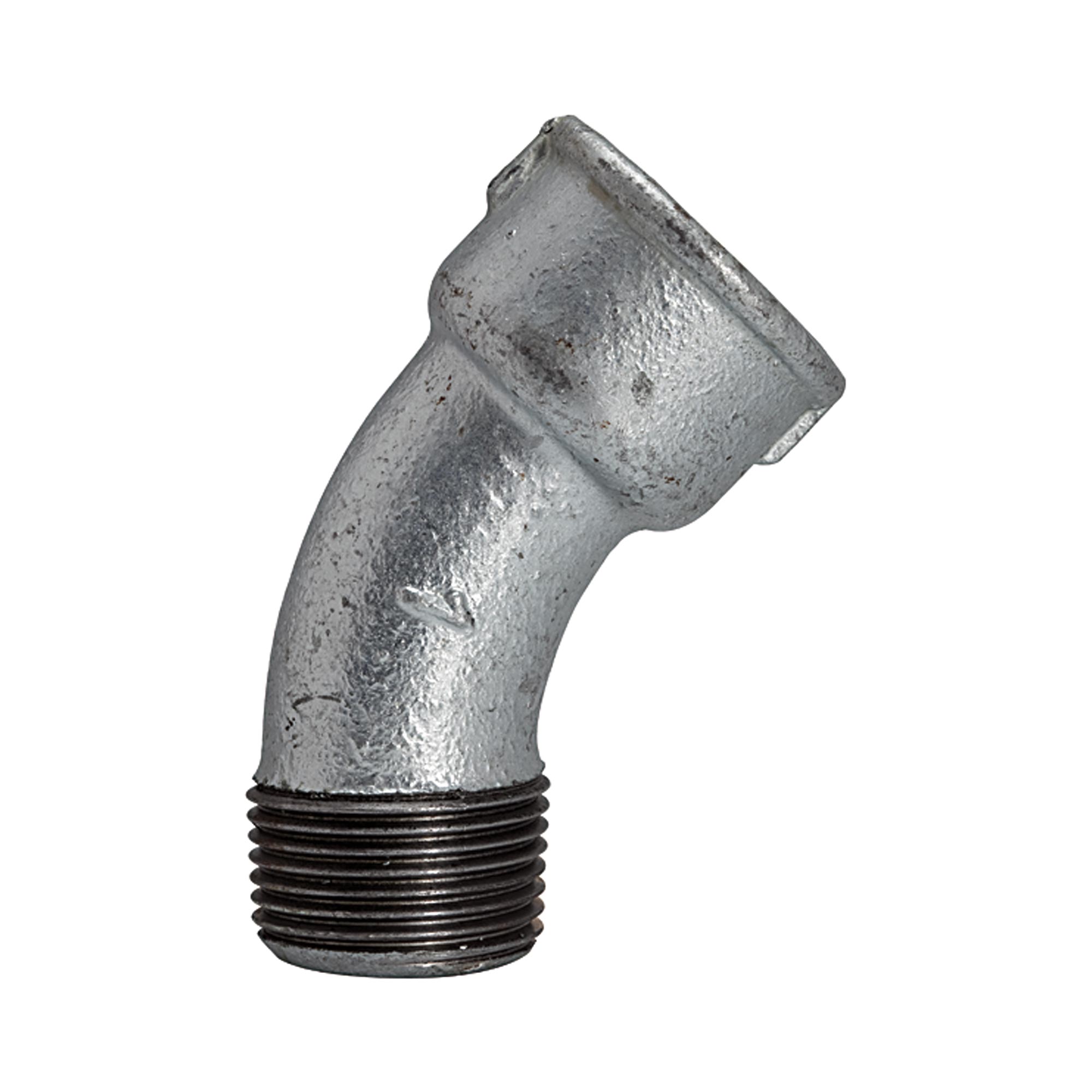

Bogen 40, 45°, IG/AG, schwarzer Temperguss feuerverzinkt
Ab
2,89 €*
Abonnement
10 Varianten verfügbar
Bogen 40, 45°, IG/AG, Rp/R 1 1/2, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

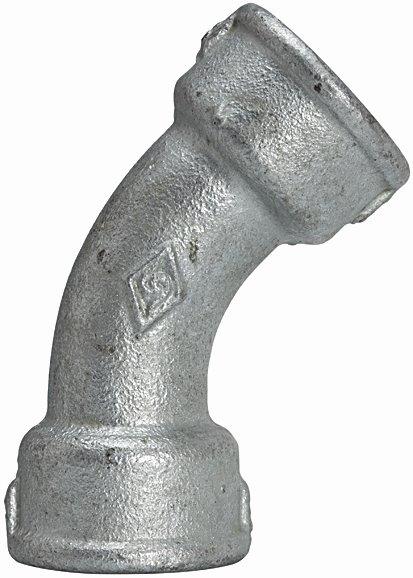

Bogen 41, 45°, IG/IG, schwarzer Temperguss feuerverzinkt
Ab
3,21 €*
Abonnement
9 Varianten verfügbar
Bogen 41, 45°, IG/IG, Rp 1/2, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

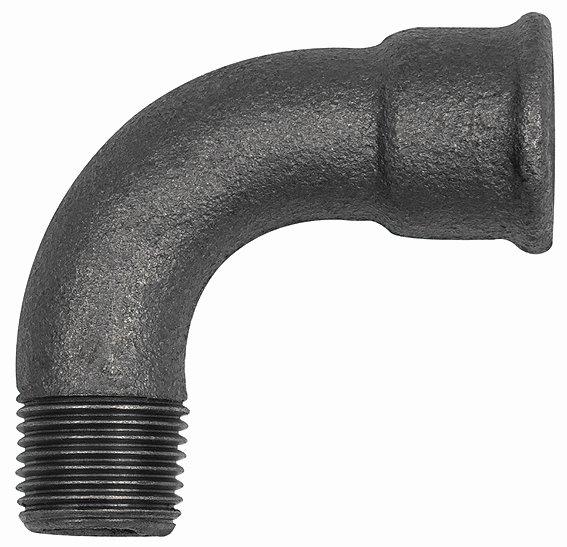

Bogen 1, 90°, lang, Temperguss schwarz
Ab
1,88 €*
Abonnement
7 Varianten verfügbar
Bogen 1, 90°, lang, Rp 1 1/4 i., R 1 1/4 a., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

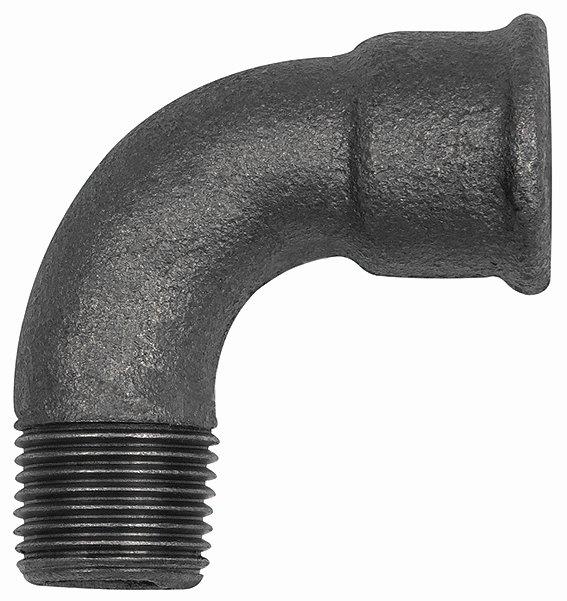

Bogen 1a, 90°, kurz, Temperguss schwarz
Ab
1,88 €*
Abonnement
7 Varianten verfügbar
Bogen 1a, 90°, kurz, Rp 3/4 i., R 3/4 a. Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Bogen 2, 90°, lang, Temperguss schwarz
Ab
1,86 €*
Abonnement
10 Varianten verfügbar
Bogen 2, 90°, lang, Rp 1/4 i., Rp 1/4 i., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

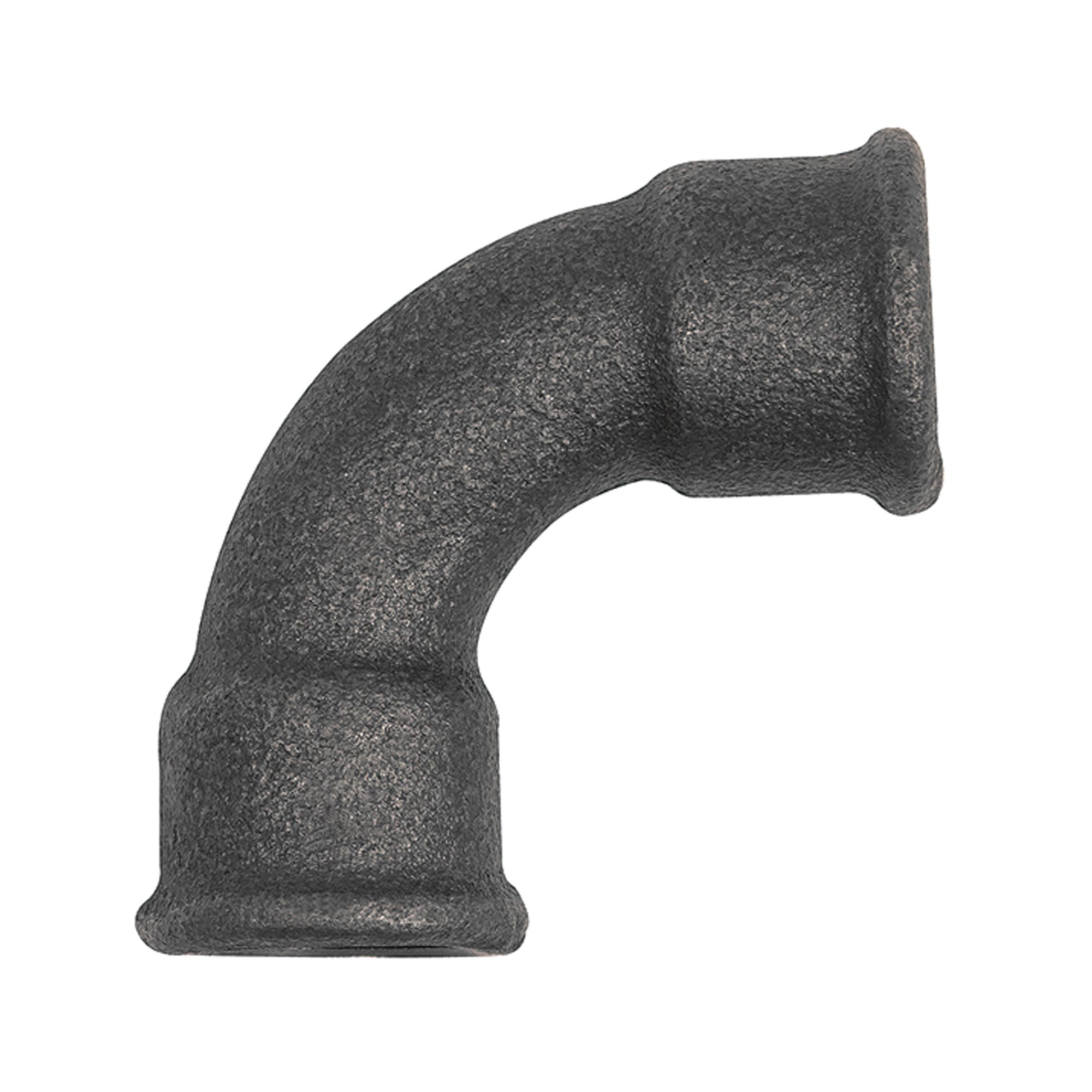

Bogen 2a, 90°, kurz, Temperguss schwarz
Ab
1,74 €*
Abonnement
6 Varianten verfügbar
Bogen 2a, 90°, kurz, Rp 1/2 i., Rp 1/2 i., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

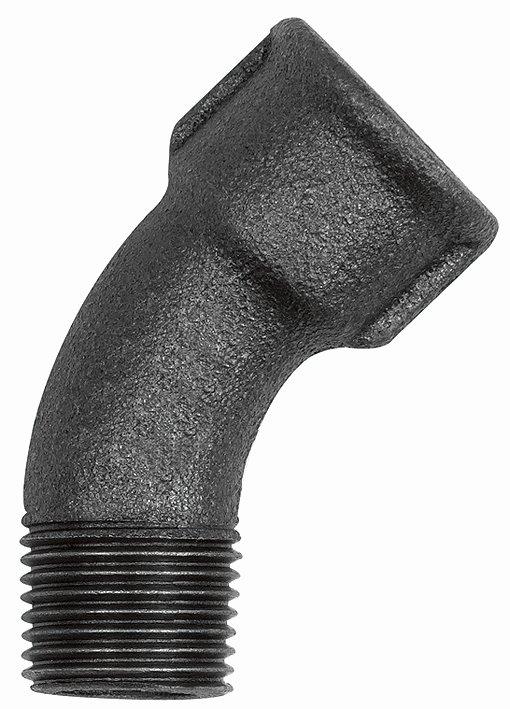

Bogen 40, 45°, Temperguss schwarz
Ab
3,26 €*
Abonnement
8 Varianten verfügbar
Bogen 40, 45°, Rp 3/8 i., R 3/8 a., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was ein Rohrbogen macht
Kurz: Der Bogen ändert die Leitungsrichtung über eine gleichmäßige Kurve mit Biegeradius. Weil das Medium nicht scharf abgelenkt wird, entstehen weniger Turbulenz und ein geringerer Druckverlust als beim Winkel.
Im Sortiment der Stahl- und Tempergussfittings ist der Bogen das strömungsgünstige Umlenkstück. Statt eines scharfen Knicks beschreibt er eine weiche Kurve mit definiertem Radius, durch die das Medium gleichmäßig umgelenkt wird. Diese sanfte Führung ist der entscheidende Vorteil: Je weicher die Umlenkung, desto geringer der Strömungswiderstand. Für die kompakte, scharfe Richtungsänderung auf engstem Raum ist dagegen der Winkel die platzsparende Alternative.Bogen oder Winkel?
Kurz: Der Bogen hat einen Biegeradius und geringen Druckverlust, braucht aber etwas mehr Platz. Der Winkel knickt scharf ab und ist sehr kompakt. Hohe Strömung spricht für den Bogen, enge Ecken für den Winkel.
Beide ändern die Richtung, unterscheiden sich aber in Geometrie und Strömungsverhalten:| Merkmal | Bogen | Winkel |
|---|---|---|
| Form | gleichmäßige Kurve mit Radius | scharfer Knick |
| Druckverlust | gering | höher |
| Turbulenz | niedrig | höher |
| Platzbedarf | etwas größer | sehr kompakt |
Ausführung und Gewinde
Kurz: Rohrbögen gibt es in 90° und 45°, mit Innengewinde beidseitig (IG/IG) oder Innen- und Außengewinde kombiniert (IG/AG). Aus Temperguss nach DIN EN 10242, bis PN 25 belastbar.
Die Bögen entsprechen in Werkstoff und Druckstufe den übrigen Tempergussfittings:- 90°-Bogen: die volle Umlenkung mit Radius, strömungsgünstige Alternative zum 90°-Winkel.
- 45°-Bogen: die halbe Umlenkung, oft paarweise für sanfte Versätze.
- IG/IG: beidseitig Innengewinde für zwei Rohrenden oder Nippel.
- IG/AG: Innen- und Außengewinde, schraubt sich direkt in ein anderes Fitting.
Wo der Bogen seine Stärke ausspielt
Kurz: Bögen lohnen sich überall dort, wo Druckverlust und Strömungsgeräusch eine Rolle spielen – in Druckluft-Hauptleitungen, langen Verteilern und Pumpenanschlüssen.
Der Bogen ist die richtige Wahl, wenn die Strömung möglichst verlustarm umgelenkt werden soll:- Druckluftnetze: In Hauptleitungen mit hoher Strömungsgeschwindigkeit senkt der Bogen den Druckverlust.
- Pumpen- und Verteilerleitungen: Weiche Umlenkungen reduzieren Strömungsgeräusch und Energieverlust.
- Lange Leitungswege: Wo sich viele Umlenkungen summieren, zahlt sich jeder vermiedene Druckverlust aus.
FAQ zu Rohrbögen
- Was ist ein Rohrbogen? Ein Rohrbogen ist ein Gewinde-Formstück, das eine Rohrleitung über eine gleichmäßige Kurve mit Biegeradius umlenkt. Anders als der Winkel knickt er nicht scharf ab, sondern führt das Medium weich um. Im Gewinderohrbau besteht er aus Temperguss nach DIN EN 10242.
- Was ist der Unterschied zwischen Bogen und Winkel? Der Bogen beschreibt eine gleichmäßige Kurve mit Radius und hat geringen Druckverlust, braucht aber etwas mehr Platz. Der Winkel erzeugt einen scharfen Knick und ist sehr kompakt. Hohe Strömung spricht für den Bogen, enge Ecken für den Winkel.
- Warum hat ein Bogen weniger Druckverlust als ein Winkel? Weil das Medium der weichen Kurve folgt, statt scharf abgelenkt zu werden. Der scharfe Knick eines Winkels erzeugt Verwirbelung und Strömungswiderstand; die gleichmäßige Krümmung des Bogens hält die Strömung ruhiger.
- Gibt es Bögen in 90 und 45 Grad? Ja. Der 90°-Bogen übernimmt die volle Umlenkung, der 45°-Bogen die halbe. Zwei 45°-Bögen lassen sich für einen sanften Versatz kombinieren, etwa um eine Leitung parallel zu verschieben.
- Was bedeutet IG/IG und IG/AG beim Bogen? IG/IG heißt Innengewinde auf beiden Seiten, der Bogen nimmt zwei Rohrenden oder Nippel auf. IG/AG heißt ein Innen- und ein Außengewinde, sodass sich der Bogen direkt in ein anderes Fitting schrauben lässt.
- Welches Gewinde hat ein Temperguss-Bogen? Zylindrisches Innengewinde Rp und – bei IG/AG-Ausführungen – kegeliges Außengewinde R, beide nach ISO 7-1. Abgedichtet wird mit Hanf, PTFE-Band oder anaerobem Dichtmittel.
- Welchen Druck hält ein Rohrbogen aus? Bögen aus Temperguss nach DIN EN 10242 sind bis PN 25 (25 bar) bei −20 °C bis +120 °C belastbar. Zwischen 120 °C und 300 °C liegt der zulässige Betriebsdruck bei 20 bis 25 bar.
- Sind Rohrbögen für Trinkwasser geeignet? Feuerverzinkte Bögen sind für Trinkwasser geeignet, weil die Zinkschicht den Guss vor Korrosion schützt. Schwarze Bögen sind für Heizung, Druckluft und Industriemedien bestimmt, nicht für Trinkwasser.
Rohrbögen bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt Rohrbögen aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, in 90° und 45°. Alle Bögen entsprechen DIN EN 10242 und sind bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- Winkel – für die scharfe, kompakte Richtungsänderung.
- Verschraubungen Bogen – wenn die 90°-Umlenkung lösbar sein soll.
- Alle Tempergussfittings – Muffen, T-Stücke, Reduzierungen und Abschlüsse im Überblick.
