Winkel
Ein Winkel ändert die Richtung einer Rohrleitung auf kleinstem Raum – meist um 90°, alternativ um 45°. HUG führt Rohrwinkel aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, von Rp 3/8" bis Rp 3", ab Lager.
Technische Infos
10 Artikel gefunden
Produktanzeige:

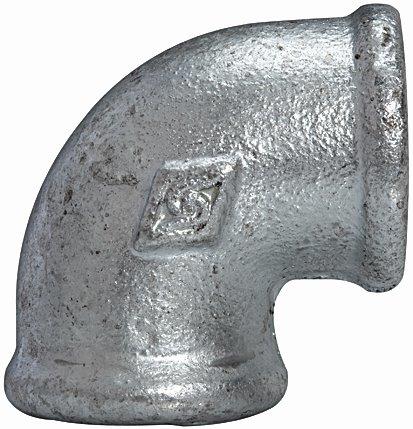

Winkel 90, 90°, IG/IG, schwarzer Temperguss feuerverzinkt
Ab
1,25 €*
Abonnement
10 Varianten verfügbar
Winkel 90, 90°, IG/IG, Rp 2 1/2, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

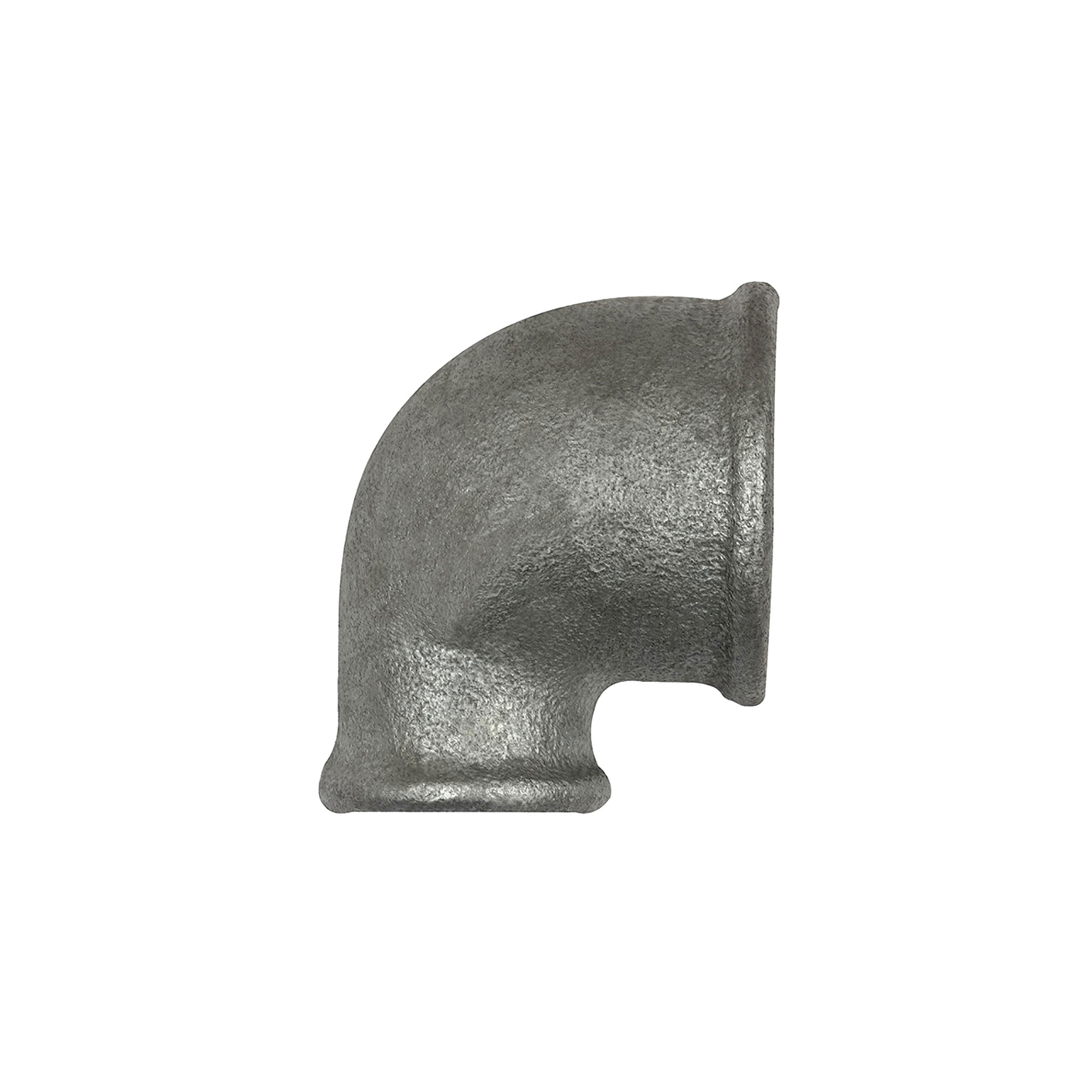

Winkel 90, 90°, IG/IG, reduzierend Temperguss verzinkt
Ab
1,42 €*
Abonnement
9 Varianten verfügbar
Winkel 90, 90°, IG/IG, red. Rp 1 1/2, Rp 1/2, Temperguss verzinkt, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

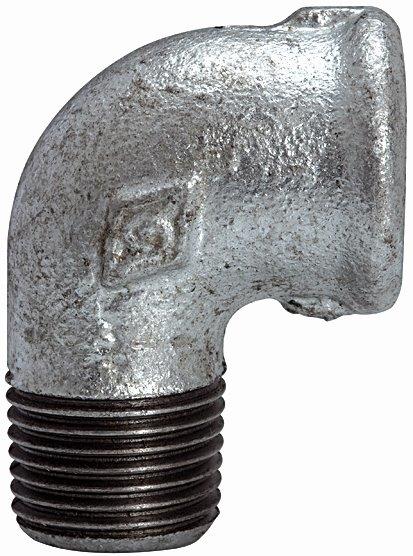

Winkel 92, 90°, IG/AG, schwarzer Temperguss feuerverzinkt
Ab
1,38 €*
Abonnement
10 Varianten verfügbar
Winkel 92, 90°, IG/AG, Rp/R 3, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

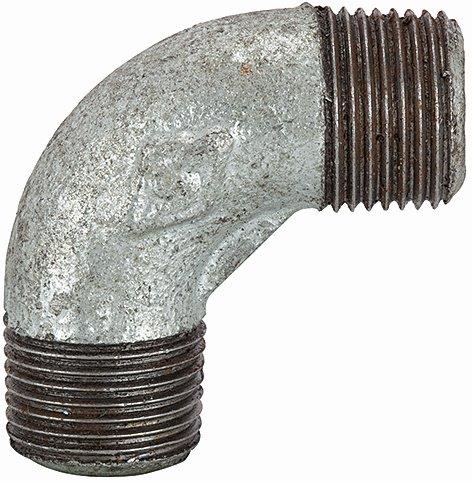

Winkel 94, 90°, AG/AG, schwarzer Temperguss feuerverzinkt
Ab
2,96 €*
Abonnement
7 Varianten verfügbar
Winkel 94, 90°, AG/AG, R 3/8, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

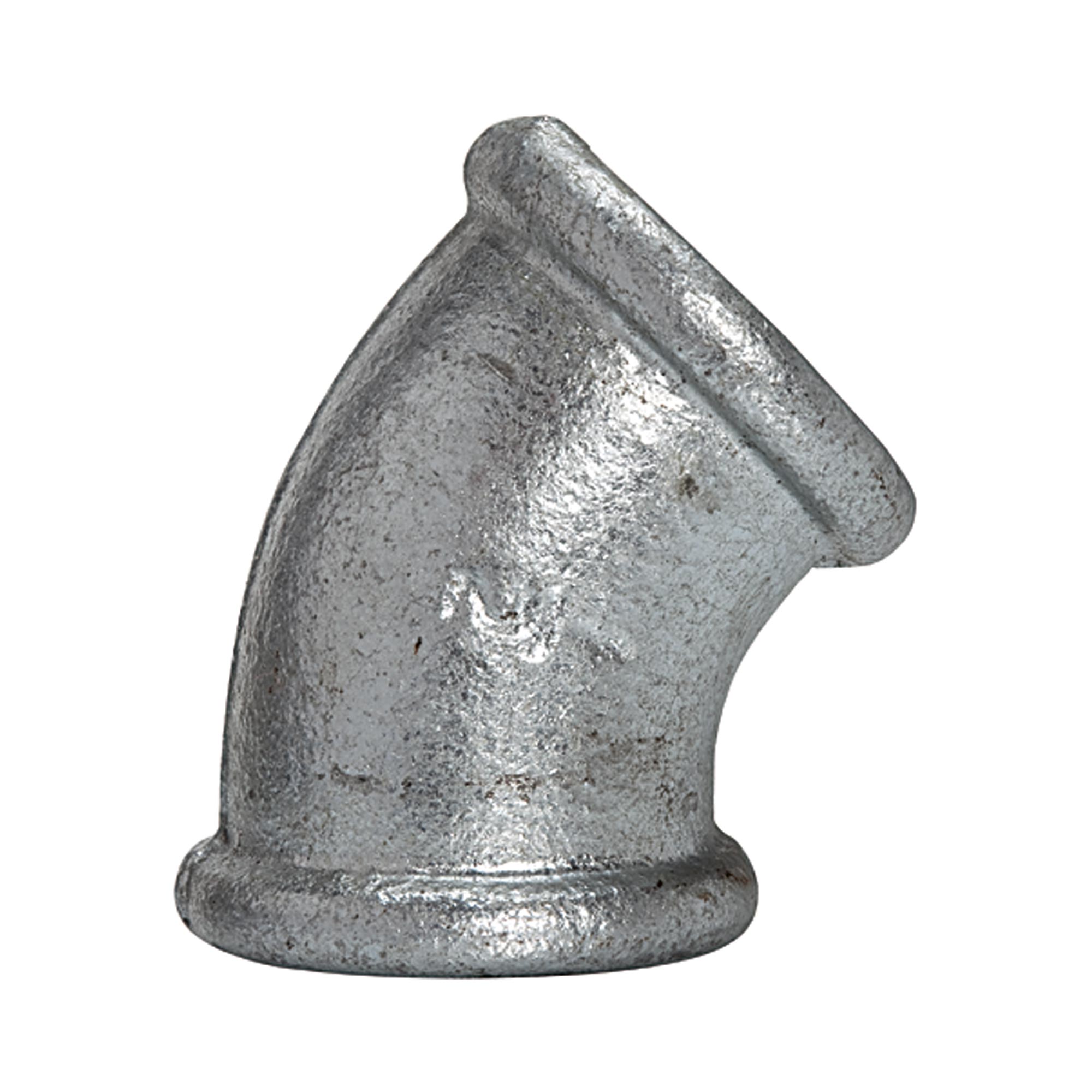

Winkel 120, 45°, IG/IG, schwarzer Temperguss feuerverzinkt
Ab
2,96 €*
Abonnement
9 Varianten verfügbar
Winkel 120, 45°, IG/IG, Rp 3, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

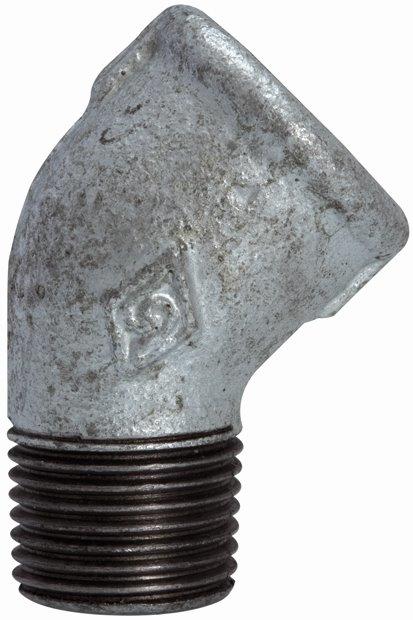

Winkel 121, 45°, IG/AG, schwarzer Temperguss feuerverzinkt
Ab
2,59 €*
Abonnement
7 Varianten verfügbar
Winkel 121, 45°, IG/AG, Rp/R 1/2, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

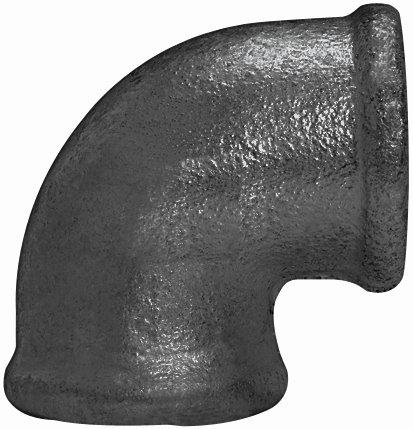

Winkel 90, 90°, Temperguss schwarz
Ab
1,13 €*
Abonnement
10 Varianten verfügbar
Winkel 90, 90°, Rp 3 i., Rp 3 i., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

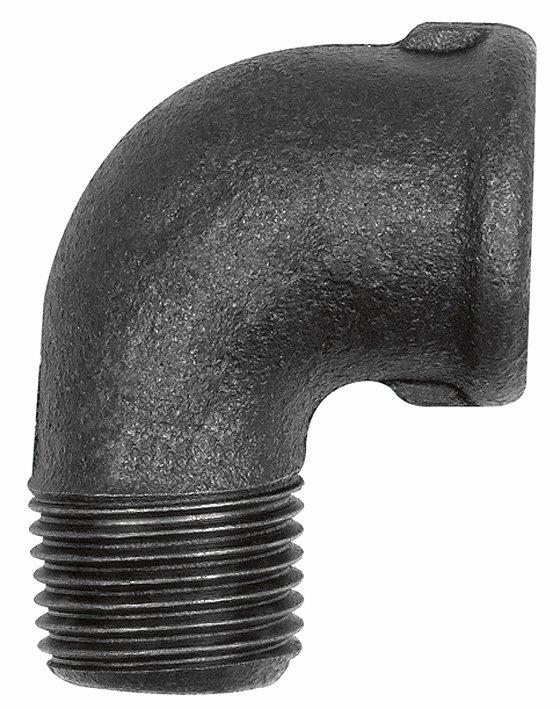

Winkel 92, 90°, Temperguss schwarz
Ab
1,21 €*
Abonnement
9 Varianten verfügbar
Winkel 92, 90°, Rp 1 i., R 1 a., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

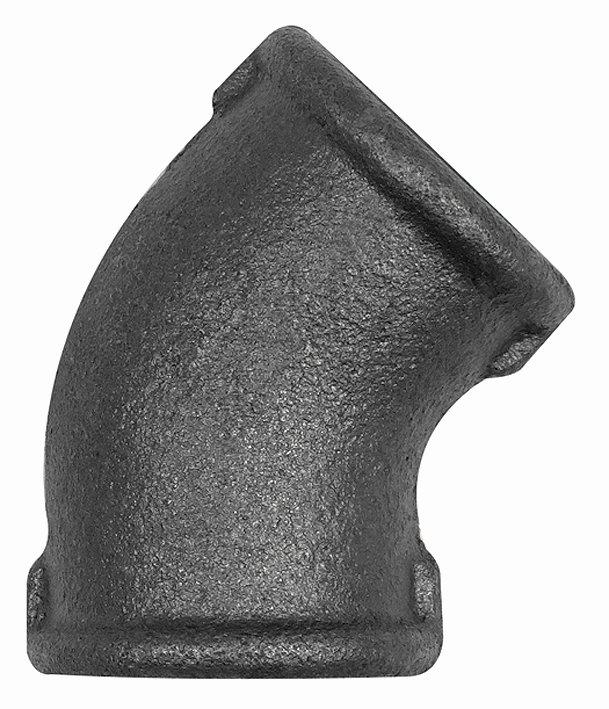

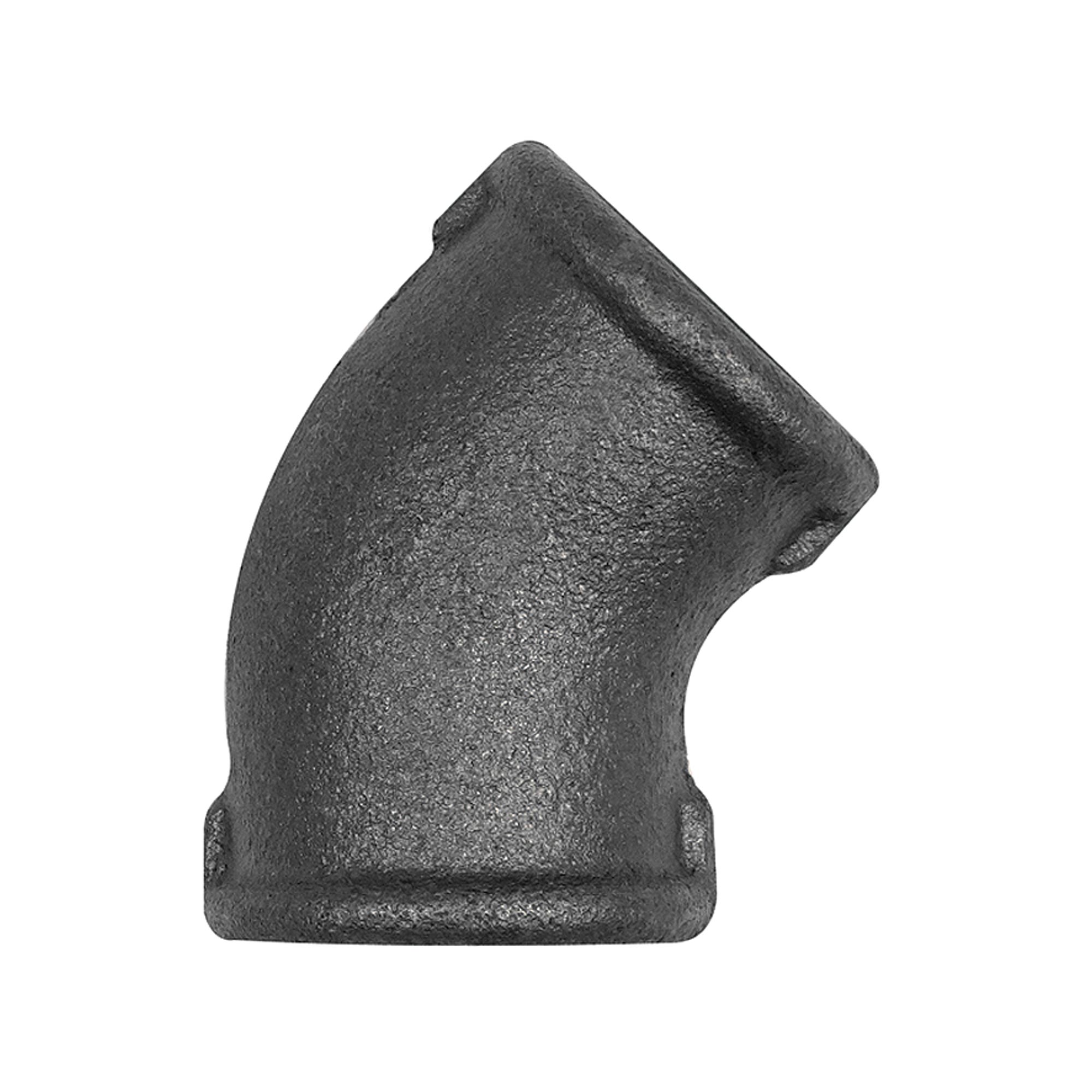

Winkel 120, 45°, Temperguss schwarz
Ab
2,62 €*
Abonnement
8 Varianten verfügbar
Winkel 120, 45°, Rp 1/2 i., Rp 1/2 i., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

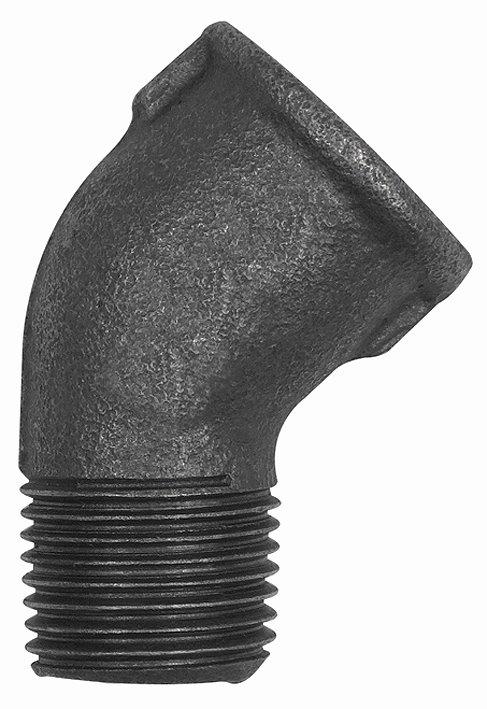

Winkel 121, 45°, Temperguss schwarz
Ab
2,28 €*
Abonnement
7 Varianten verfügbar
Winkel 121, 45°, Rp 2 i., R 2 a., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was ein Rohrwinkel macht
Kurz: Der Winkel ist das Formstück für die scharfe Richtungsänderung. Er lenkt die Leitung in einem klar definierten Knick um – meist 90°, manchmal 45° – und braucht dafür kaum Platz.
Im Sortiment der Stahl- und Tempergussfittings ist der Winkel das kompakteste Umlenkstück. Er erzeugt einen scharfen Knick, mit dem die Rohrleitung die Richtung auf engstem Raum ändert – etwa an einer Wand, in einer Ecke oder vor einem Anschluss. Der Rohrwinkel ist nicht mit einem Mess- oder Anschlagwinkel zu verwechseln: Hier handelt es sich um ein Gewinde-Formstück aus Temperguss, das zwei Rohrenden in einem definierten Winkel verbindet. Für eine sanftere, strömungsgünstigere Umlenkung mit Biegeradius ist der Bogen das passende Gegenstück.Winkel oder Bogen?
Kurz: Der Winkel erzeugt einen scharfen Knick und ist sehr kompakt. Der Bogen beschreibt eine gleichmäßige Kurve mit Biegeradius und hat geringeren Druckverlust. Eng und platzsparend spricht für den Winkel, strömungsgünstig für den Bogen.
Beide ändern die Leitungsrichtung, aber mit unterschiedlicher Geometrie:| Merkmal | Winkel | Bogen |
|---|---|---|
| Form | scharfer Knick | gleichmäßige Kurve mit Radius |
| Druckverlust | höher | geringer |
| Platzbedarf | sehr kompakt | etwas größer |
| Stärke bei | enge Ecken, kurze Wege | hohe Strömung, lange Leitungen |
Winkelarten und Gewinde
Kurz: RIEGLER bietet 90°-Winkel und 45°-Winkel, mit Innengewinde beidseitig (IG/IG) oder Innen- und Außengewinde kombiniert (IG/AG), auch reduzierend. Verzinkt für Trinkwasser, schwarz für Heizung und Druckluft.
Die Rohrwinkel gibt es in mehreren Ausführungen:- 90°-Winkel: die häufigste Form für die rechtwinklige Richtungsänderung.
- 45°-Winkel: für die halbe Umlenkung, etwa bei schrägen Leitungsführungen.
- IG/IG: beidseitig Innengewinde – nimmt zwei Nippel oder Rohrenden auf.
- IG/AG: ein Innen- und ein Außengewinde – schraubt sich direkt in ein anderes Fitting.
- Reduzierend: die beiden Anschlüsse haben unterschiedliche Nennweiten.
Einsatz in der Rohrleitung
Kurz: Winkel führen die Leitung um Ecken, an Wänden entlang und vor Anschlüsse. Sie sind nach Muffe und T-Stück eines der meistverbauten Formstücke.
Überall, wo die Leitung die Richtung wechselt, sitzt ein Winkel:- Wandführung: Die Steigleitung wird an der Decke oder Wand um 90° umgelenkt.
- Geräteanschluss: Der Zulauf wird vor einer Armatur oder Maschine in die richtige Richtung gebracht.
- Eckverlegung: In Heizungs- und Druckluftnetzen folgt die Leitung den Raumkanten.
FAQ zu Rohrwinkeln
- Was ist ein Rohrwinkel? Ein Rohrwinkel ist ein Gewinde-Formstück, das eine Rohrleitung in einem scharfen Knick umlenkt – meist um 90°, alternativ um 45°. Im Gewinderohrbau besteht er aus Temperguss nach DIN EN 10242 und verbindet zwei Rohrenden über Whitworth-Rohrgewinde.
- Was ist der Unterschied zwischen Winkel und Bogen? Der Winkel erzeugt einen scharfen Knick und ist sehr kompakt. Der Bogen beschreibt eine gleichmäßige Kurve mit Biegeradius und hat geringeren Druckverlust. Eng und platzsparend spricht für den Winkel, strömungsgünstig für den Bogen.
- Gibt es Winkel in 90 und 45 Grad? Ja. Der 90°-Winkel ist die häufigste Form für die rechtwinklige Umlenkung. Der 45°-Winkel halbiert die Richtungsänderung und wird für schräge Leitungsführungen eingesetzt, oft paarweise.
- Was bedeutet IG/IG und IG/AG beim Winkel? IG/IG heißt Innengewinde auf beiden Seiten – der Winkel nimmt zwei Nippel oder Rohrenden auf. IG/AG heißt Innengewinde auf einer und Außengewinde auf der anderen Seite – der Winkel schraubt sich mit dem Außengewinde direkt in ein anderes Fitting.
- Gibt es reduzierende Winkel? Ja. Beim reduzierenden Winkel haben die beiden Anschlüsse unterschiedliche Nennweiten. Er ändert die Richtung und reduziert in einem Formstück, was ein zusätzliches Reduzierstück erspart.
- Welches Gewinde hat ein Temperguss-Winkel? Zylindrisches Innengewinde Rp und – bei IG/AG-Ausführungen – kegeliges Außengewinde R, beide nach ISO 7-1. Abgedichtet wird das Gewinde mit Hanf, PTFE-Band oder anaerobem Dichtmittel.
- Welchen Druck hält ein Rohrwinkel aus? Winkel aus Temperguss nach DIN EN 10242 sind bis PN 25 (25 bar) bei −20 °C bis +120 °C belastbar. Zwischen 120 °C und 300 °C liegt der zulässige Betriebsdruck bei 20 bis 25 bar.
- Sind Rohrwinkel für Trinkwasser geeignet? Feuerverzinkte Winkel sind für Trinkwasser geeignet, weil die Zinkschicht den Guss vor Korrosion schützt. Schwarze Winkel sind für Heizung, Druckluft und Industriemedien bestimmt, nicht für Trinkwasser.
Rohrwinkel bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt Rohrwinkel aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, in 90° und 45°, von Rp 3/8" bis Rp 3". Alle Winkel entsprechen DIN EN 10242 und sind bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- Bögen – für die strömungsgünstige Umlenkung mit Biegeradius.
- Verschraubungen Bogen – wenn die 90°-Umlenkung lösbar sein soll.
- Alle Tempergussfittings – Muffen, T-Stücke, Reduzierungen und Abschlüsse im Überblick.
