Reduziermuffen
Eine Reduziermuffe verbindet zwei Rohre unterschiedlicher Nennweite in gerader Linie – beidseitig mit Innengewinde in zwei verschiedenen Größen (IG/IG). HUG führt Reduziermuffen aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, von Rp 1/2" bis Rp 3", ab Lager.
Zu Ihrem Experten für Reduziermuffen
Andreas Selwitschka
Technische Infos
2 Artikel gefunden
Produktanzeige:

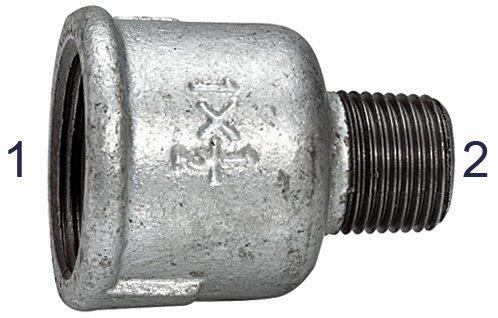

Reduziermuffe 246, IG/AG, schwarzer Temperguss
Ab
1,90 €*
Abonnement
16 Varianten verfügbar
Reduziermuffe 246, IG/AG, Rp 1/2, R 3/8, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

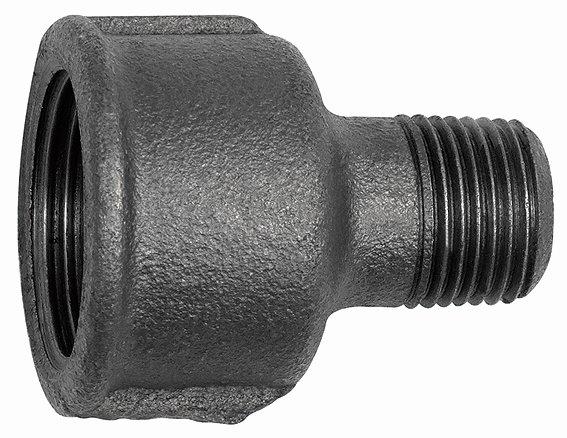

Reduziermuffe 246, Temperguss schw.
Ab
1,74 €*
Abonnement
14 Varianten verfügbar
Reduziermuffe 246, Rp 1 i., R 1/2 a., Temperguss schw., Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was eine Reduziermuffe macht
Kurz: Die Reduziermuffe ist eine Muffe mit zwei unterschiedlich großen Innengewinden. Sie verbindet zwei Rohre oder Nippel verschiedener Nennweite in gerader Flucht – etwa Rp 1" auf Rp 3/4" – ohne Richtungsänderung.
Im Sortiment der Stahl- und Tempergussfittings übernimmt die Reduziermuffe den geraden Nennweitenübergang. Wie die gewöhnliche Muffe trägt sie auf beiden Seiten ein zylindrisches Rp-Innengewinde nach ISO 7-1 – nur in zwei verschiedenen Größen. Damit nimmt sie zwei Außengewinde-Enden unterschiedlicher Nennweite auf und hält sie in einer Achse. Typischer Fall: Eine 1"-Leitung soll auf 3/4" weitergeführt werden. Die Reduziermuffe verbindet beide Rohrenden direkt, ohne dass ein zusätzliches Zwischenstück nötig ist.Reduziermuffe oder Reduzierstück?
Kurz: Die Reduziermuffe hat beidseitig Innengewinde (IG/IG) und verbindet zwei Rohrenden. Das Reduzierstück hat Außen- auf Innengewinde (AG/IG) und wird in ein größeres Fitting geschraubt.
Beide reduzieren die Nennweite, sitzen aber an unterschiedlichen Stellen:| Merkmal | Reduziermuffe | Reduzierstück |
|---|---|---|
| Gewinde | IG / IG beidseitig | AG außen / IG innen |
| Verbindet | zwei Rohrenden verschiedener Größe | größeres Fitting mit kleinerem Anschluss |
| Sitzt | zwischen den Rohren | eingeschraubt im größeren Fitting |
Gewinde-Reduziermuffe statt Gummi-Manschette
Kurz: Die Reduziermuffe aus Temperguss ist ein druckfestes Gewinde-Formstück bis PN 25. Sie ist nicht zu verwechseln mit der flexiblen Gummi-Reduziermanschette, die im Abwasserbereich drucklos zwei glatte Rohrenden überbrückt.
Im Baumarkt wird unter „Reduziermuffe" oft eine flexible Gummimanschette mit Schlauchschellen verkauft – sie verbindet drucklos zwei glatte Rohre unterschiedlichen Außendurchmessers, etwa im Abwasser- und Sanitärbereich. Die hier gezeigten Reduziermuffen sind etwas anderes: druckfeste Gewindefittings aus Temperguss nach DIN EN 10242, beidseitig mit Innengewinde, belastbar bis 25 bar (PN 25) und ausgelegt für −20 °C bis +300 °C. Sie gehören in Gewinderohrleitungen für Wasser, Druckluft, Heizung und Industriemedien – nicht in drucklose Steckverbindungen.Größen und Einsatz
Kurz: RIEGLER-Reduziermuffen reichen bis Rp 3" und überbrücken meist eine bis zwei Nennweitenstufen. Verzinkt für Trinkwasser, schwarz für Heizung und Druckluft.
Die Bezeichnung nennt die beiden Innengewinde, etwa Rp 1" auf Rp 3/4". Gängige Einsatzfälle sind:- Leitungsverjüngung: Eine Hauptleitung wird auf eine kleinere Nennweite weitergeführt.
- Anschlussanpassung: Ein vorhandenes Rohrende wird an ein Bauteil anderer Größe angebunden.
- Reparatur: Beim Austausch wird ein Abschnitt mit abweichender Nennweite eingebunden.
FAQ zu Reduziermuffen
- Was ist eine Reduziermuffe? Eine Reduziermuffe ist eine Muffe mit zwei unterschiedlich großen Innengewinden (IG/IG). Sie verbindet zwei Rohre oder Nippel verschiedener Nennweite in gerader Linie, etwa Rp 1" auf Rp 3/4". Im Gewinderohrbau besteht sie aus Temperguss nach DIN EN 10242.
- Was ist der Unterschied zwischen Reduziermuffe und Reduzierstück? Die Reduziermuffe hat beidseitig Innengewinde und verbindet zwei Rohrenden. Das Reduzierstück hat außen ein Außengewinde und innen ein Innengewinde (AG/IG) und wird in ein größeres Fitting geschraubt, um dort einen kleineren Anschluss bereitzustellen.
- Reduziermuffe 3/4 auf 1/2 – was bedeutet das? Eine Reduziermuffe Rp 3/4" auf Rp 1/2" hat auf einer Seite ein 3/4"-Innengewinde und auf der anderen ein 1/2"-Innengewinde. Sie verbindet ein 3/4"-Rohrende mit einem 1/2"-Rohrende gerade und überbrückt damit eine Nennweitenstufe.
- Ist die Reduziermuffe aus Temperguss dasselbe wie eine flexible Gummimuffe? Nein. Die Gewinde-Reduziermuffe aus Temperguss ist ein druckfestes Formstück bis PN 25 mit Innengewinde. Die flexible Gummi-Reduziermuffe mit Schlauchschellen ist drucklos und überbrückt glatte Rohrenden im Abwasserbereich – ein anderes Bauteil für einen anderen Zweck.
- Welche Nennweiten gibt es bei Reduziermuffen? Bei HUG reichen die Reduziermuffen bis Rp 3". Üblich sind Übergänge um eine oder zwei Stufen, etwa 1" auf 3/4" oder 3/4" auf 1/2". Die Zollangabe bezeichnet das Rohrgewinde nach ISO 7-1.
- Welchen Druck hält eine Reduziermuffe aus? Reduziermuffen aus Temperguss nach DIN EN 10242 sind bis PN 25 (25 bar) bei −20 °C bis +120 °C belastbar. Zwischen 120 °C und 300 °C liegt der zulässige Betriebsdruck bei 20 bis 25 bar.
- Verzinkt oder schwarz – welche Reduziermuffe? Feuerverzinkte Reduziermuffen sind korrosionsgeschützt und für Trinkwasser geeignet. Schwarze sind wirtschaftlicher und für Heizung, Druckluft und Industriemedien ohne Trinkwasserkontakt bestimmt.
- Wie wird eine Reduziermuffe abgedichtet? Über das zylindrische Rp-Gewinde mit Hanf und Dichtpaste, PTFE-Band oder anaerobem Gewindedichtmittel. Das Gewinde dichtet nicht von selbst, daher ist das Dichtmittel im Gewindegang erforderlich.
Reduziermuffen bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt Reduziermuffen aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, bis Rp 3". Alle Reduziermuffen entsprechen DIN EN 10242 und sind bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- Reduzierstücke – wenn ein vorhandenes Innengewinde verkleinert wird (AG/IG).
- Muffen – für die gerade Verbindung gleicher Nennweiten.
- Alle Tempergussfittings – Winkel, Bögen, T-Stücke und Abschlüsse im Überblick.
