T-Stücke
Ein T-Stück verzweigt eine Rohrleitung im rechten Winkel und schafft aus einem Durchgang einen zusätzlichen Abgang. HUG führt T-Stücke aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, mit gleichen und reduzierten Nennweiten von Rp 1/4" bis Rp 3", ab Lager.
Zu Ihrem Experten für Armaturentechnik
Andreas Selwitschka
Technische Infos
7 Artikel gefunden
Produktanzeige:

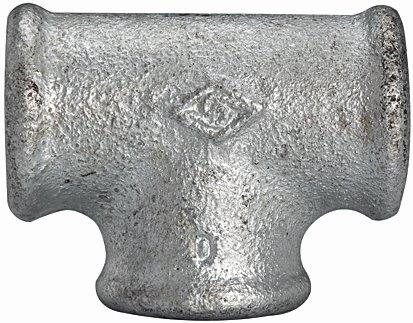

T-Stück 130, IG/IG/IG, schwarzer Temperguss feuerverzinkt
Ab
1,90 €*
Abonnement
10 Varianten verfügbar
T-Stück 130, IG/IG/IG, Rp 2 1/2, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
T-Stück 130, IG/IG/IG, schwarzer Temperguss
Ab
3,45 €*
Abonnement
29 Varianten verfügbar
T-Stück 130, IG/IG/IG, Rp 3/4, T-Abzweig red. Rp 1/4, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

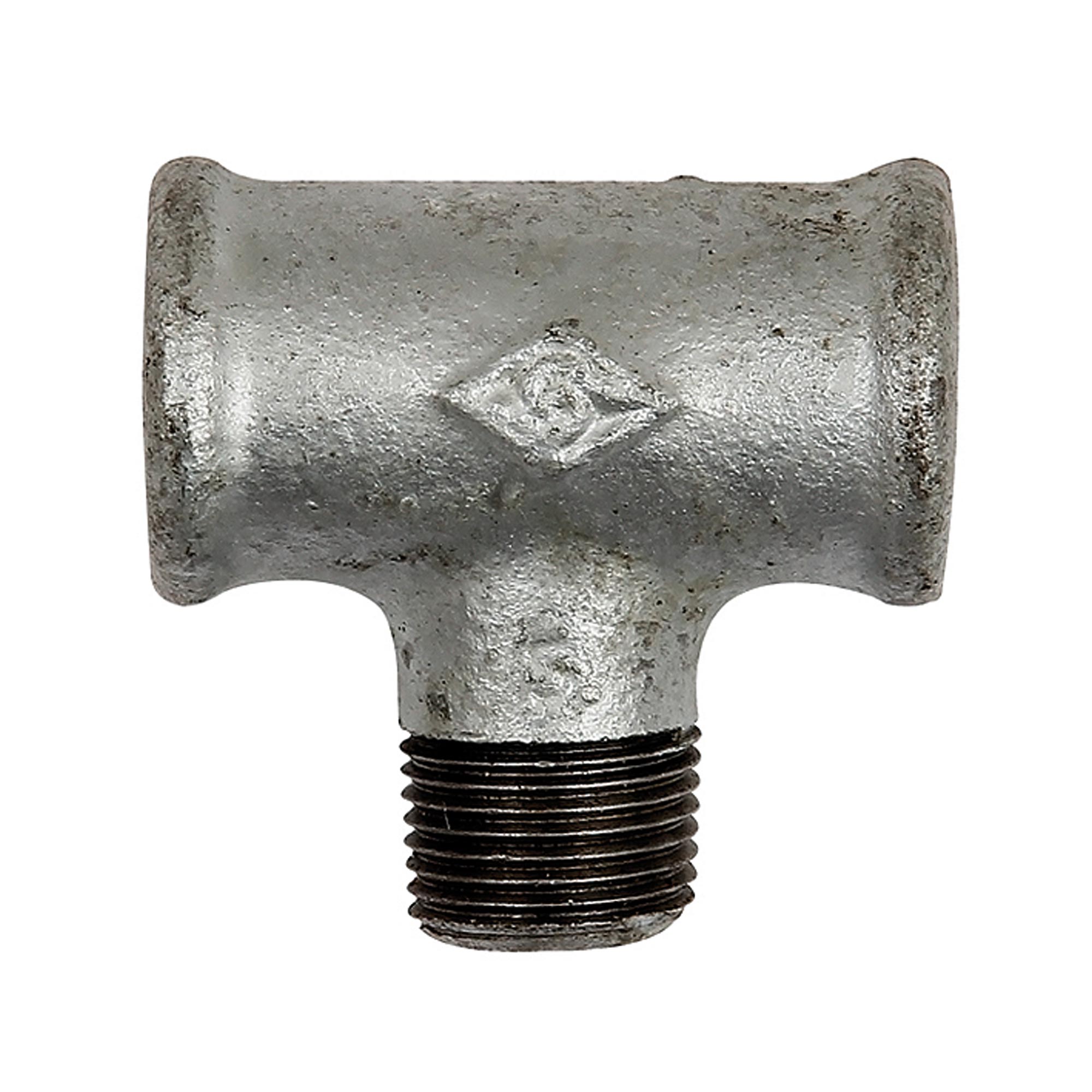

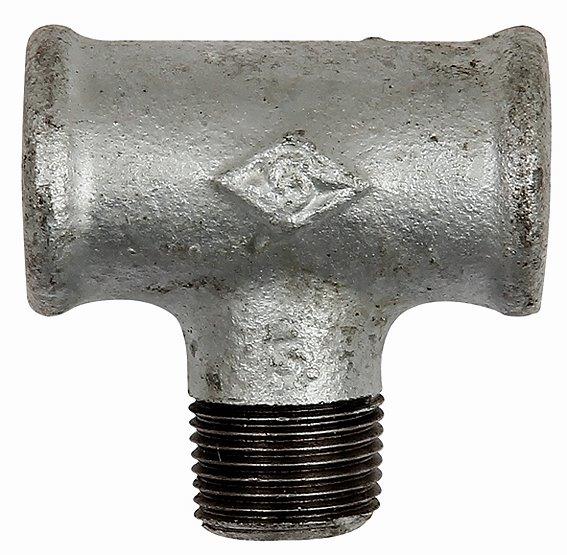

T-Stück 133, IG/AG/IG, schwarzer Temperguss feuerverzinkt
Ab
4,13 €*
Abonnement
3 Varianten verfügbar
T-Stück 133, IG/AG/IG, Rp 1, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

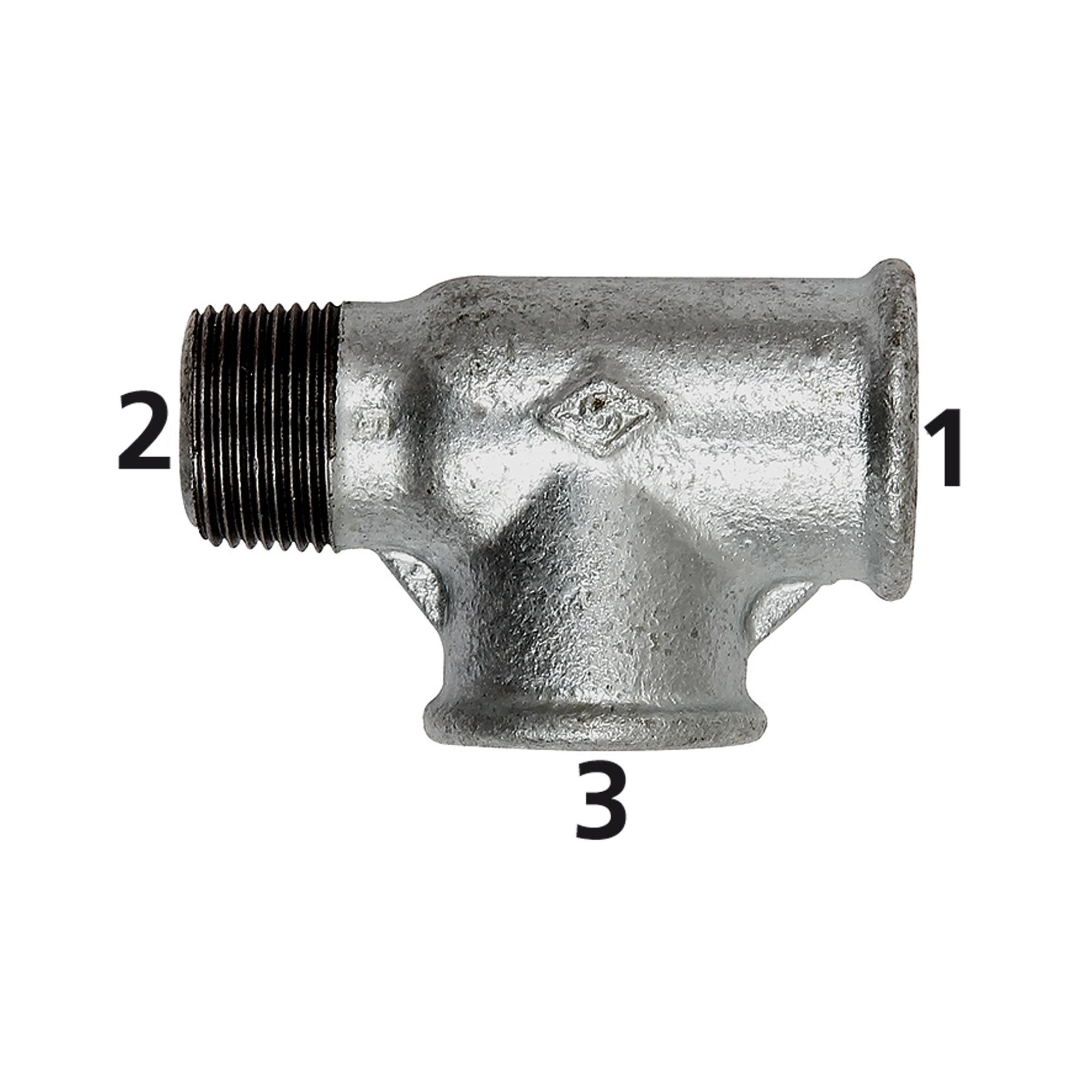

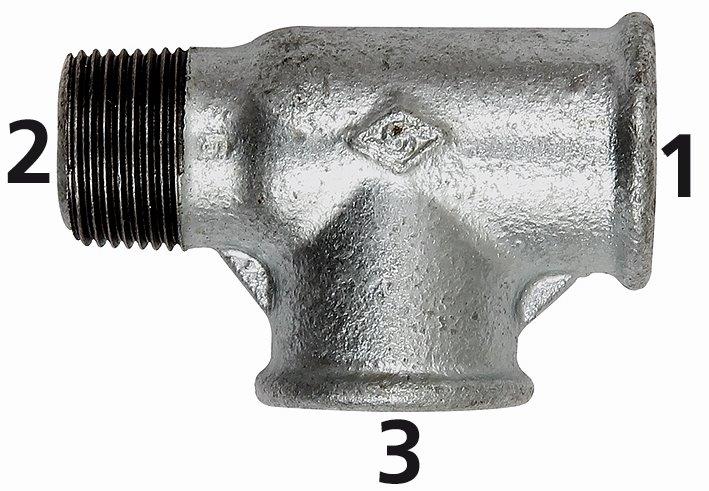

T-Stück 134, IG/IG/AG, schwarzer Temperguss feuerverzinkt
Ab
3,63 €*
Abonnement
6 Varianten verfügbar
T-Stück 134, IG/IG/AG, Rp 1 1/2 i., R 1 1/2 a., Rp 1 1/2 i., Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss feuerverz. . Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

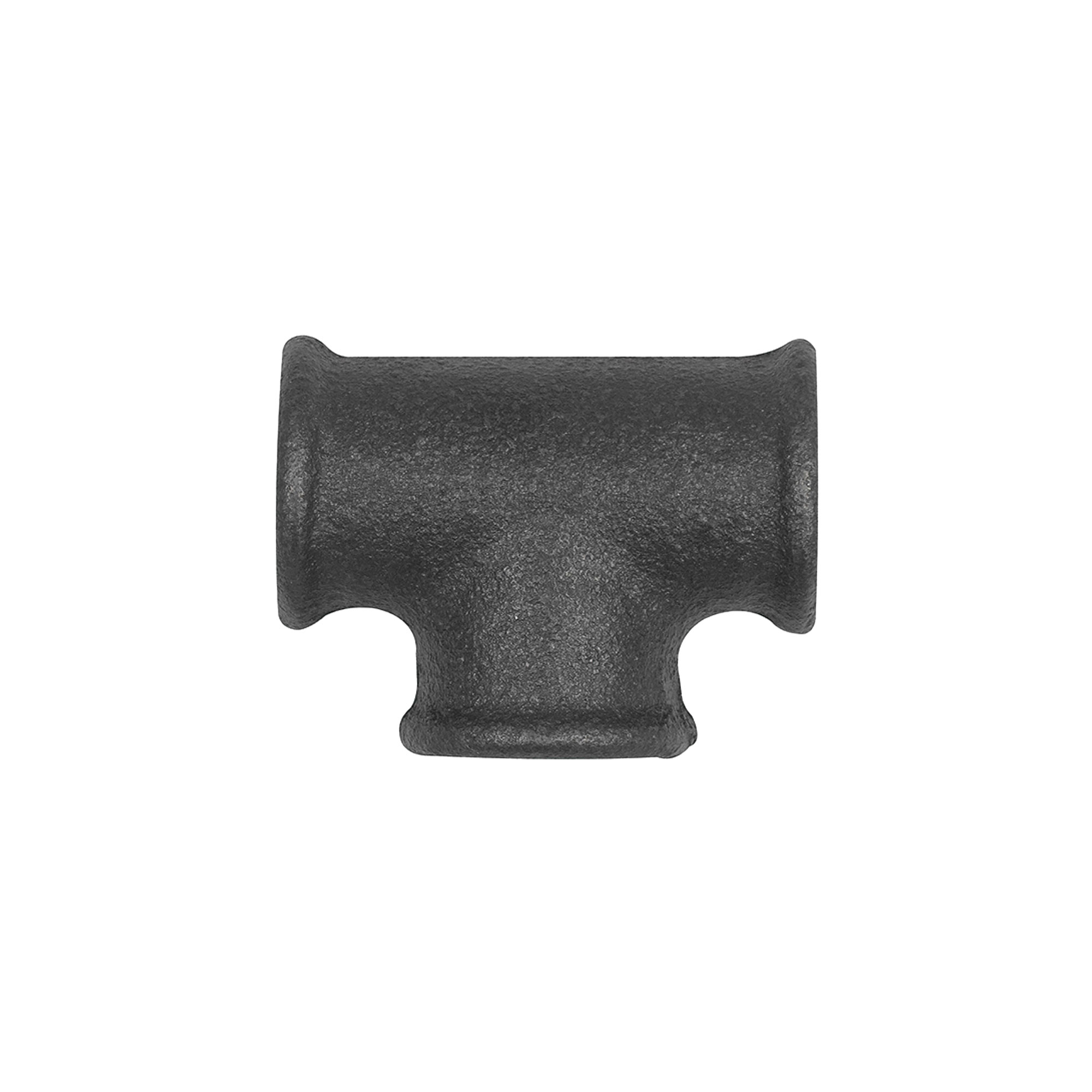

T-Stück 130, 3 x, Temperguss schwarz
Ab
1,74 €*
Abonnement
8 Varianten verfügbar
T-Stück 130, 3 x Rp 1/4 i., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

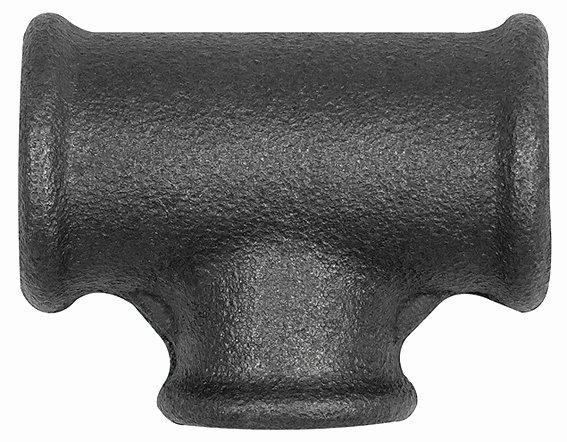

T-Stück 130, reduzierend, Temperguss schwarz
Ab
1,88 €*
Abonnement
15 Varianten verfügbar
T-Stück 130, red., Rp 1, Rp 3/4, Rp 1, Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

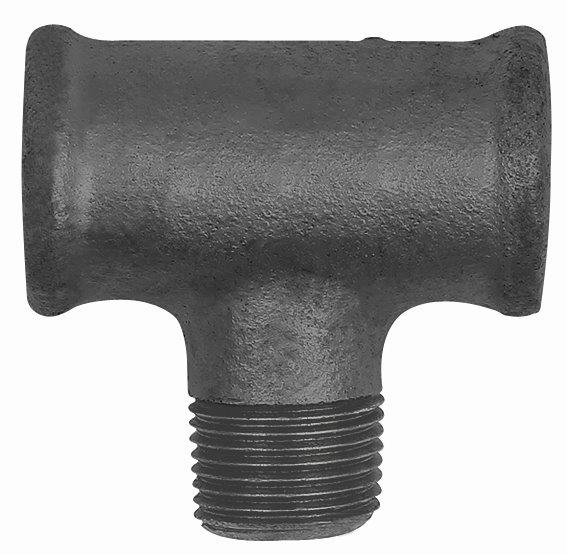

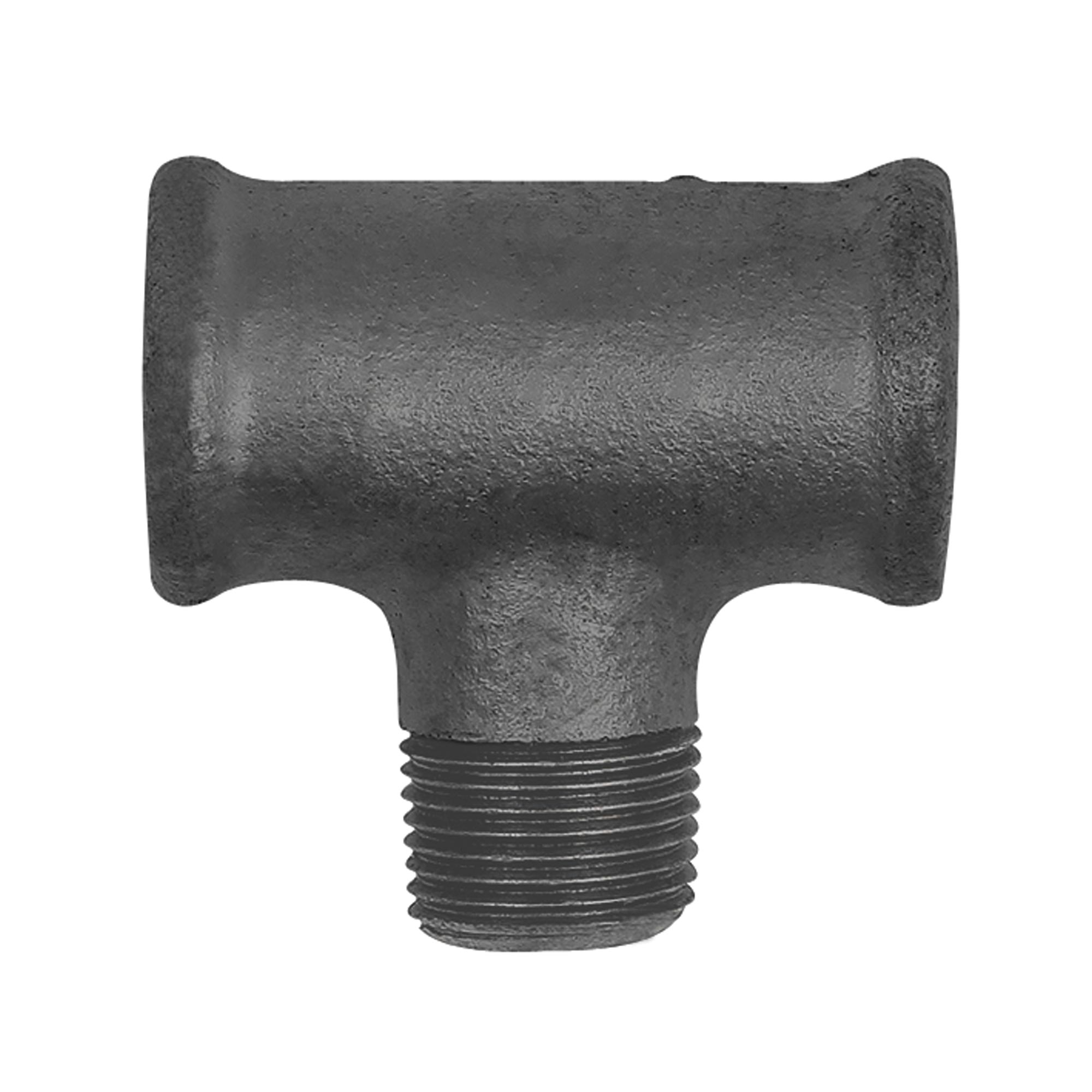

T-Stück 133, Temperguss schwarz
Ab
3,71 €*
Abonnement
3 Varianten verfügbar
T-Stück 133, Rp 1 i., R 1 a., Rp 1 i., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was ein T-Stück macht
Kurz: Das T-Stück hat drei Anschlüsse in T-Form: zwei in gerader Linie (der Durchgang) und einen rechtwinklig dazu (der Abgang). Es zweigt eine Leitung ab oder führt zwei Leitungen zusammen.
Im Sortiment der Stahl- und Tempergussfittings ist das T-Stück das Standard-Verzweigungselement. Die beiden geraden Anschlüsse bilden den durchgehenden Strang, der dritte Anschluss steht im 90°-Winkel ab. Damit erfüllt das T-Stück zwei Aufgaben – je nach Strömungsrichtung: Es verteilt das Medium vom Durchgang in den Abgang (eine Leitung wird zu zweien) oder es führt einen Zulauf aus dem Abgang in den Hauptstrang zusammen. Für eine strömungsgünstigere Abzweigung im 45°-Winkel ist das Y-Stück die Alternative, für vier Anschlüsse in einer Ebene das Kreuzstück.Gleiche und reduzierte T-Stücke
Kurz: Beim gleichen T-Stück haben alle drei Anschlüsse dieselbe Nennweite. Beim reduzierten T-Stück ist der Abgang kleiner – etwa Hauptstrang Rp 1 1/2" mit Abzweig Rp 1/4".
T-Stücke gibt es in zwei Grundformen:- Gleiche Nennweite: Alle drei Anschlüsse sind gleich groß. Standard, wenn Haupt- und Abzweigleitung denselben Querschnitt haben.
- Reduziert: Der Abgang (oder ein Durchgang) ist kleiner. Üblich, wenn von einer großen Sammelleitung eine schmale Stichleitung abgeht – zum Beispiel Hauptstrang Rp 1 1/2" mit Abzweig Rp 1/4".
Gewinde und Ausführung
Kurz: T-Stücke aus Temperguss nach DIN EN 10242 haben meist drei Innengewinde (IG/IG/IG). Daneben gibt es Varianten mit einem Außengewinde (IG/AG/IG). Verzinkt für Trinkwasser, schwarz für Heizung und Druckluft.
Das gängige T-Stück trägt an allen drei Anschlüssen zylindrisches Rp-Innengewinde nach ISO 7-1 (IG/IG/IG). Für Sonderfälle gibt es Ausführungen mit einem Außengewinde am Durchgang oder Abgang (IG/AG/IG), die sich direkt in ein anderes Fitting schrauben lassen. Abgedichtet wird mit Hanf, PTFE-Band oder anaerobem Dichtmittel. Beide Ausführungen sind für −20 °C bis +300 °C ausgelegt und bis 120 °C mit 25 bar (PN 25) belastbar:- Feuerverzinkt: korrosionsgeschützt, für Trinkwasser-, Sprinkler- und Feuerlöschleitungen.
- Schwarz: wirtschaftlicher, für Heizung, Druckluft und Industriemedien ohne Trinkwasserkontakt.
Einsatz in der Rohrleitung
Kurz: T-Stücke verteilen Medien auf Stichleitungen und binden Geräte an. Sie sind das häufigste Verzweigungselement im Gewinderohrbau.
Überall, wo aus einer Leitung ein Abgang abzweigt, sitzt ein T-Stück:- Verteilung: Von der Sammelleitung gehen Stichleitungen zu einzelnen Maschinen oder Zapfstellen ab.
- Geräteanbindung: Ein reduziertes T-Stück bindet ein Manometer, ein Ventil oder einen Sensor an den Hauptstrang an.
- Zusammenführung: Zwei Zuläufe werden in einer gemeinsamen Leitung gebündelt.
FAQ zu T-Stücken
- Was ist ein T-Stück? Ein T-Stück ist ein Rohrformstück mit drei Anschlüssen in T-Form: zwei in gerader Linie (Durchgang) und einer rechtwinklig dazu (Abgang). Es verzweigt eine Rohrleitung oder führt zwei Leitungen zusammen. Im Gewinderohrbau besteht es aus Temperguss nach DIN EN 10242.
- Was bedeutet T-Stück? Der Name beschreibt die Form: Die drei Anschlüsse stehen wie der Buchstabe T zueinander. Zwei liegen auf einer Achse, der dritte zweigt im 90°-Winkel ab. Daher auch die Bezeichnung als T-Verzweigung oder T-Abzweig.
- Wie schreibt man T-Stück? Korrekt mit Bindestrich und großem T: T-Stück (Mehrzahl T-Stücke). Verbreitet sind auch die Schreibweisen „T Stück" und „T-Stueck". Gemeint ist stets dasselbe Verzweigungs-Formstück.
- Was ist ein reduziertes T-Stück? Bei einem reduzierten T-Stück ist mindestens ein Anschluss – meist der Abgang – kleiner als die übrigen. Es bindet eine schmale Stichleitung an einen größeren Hauptstrang an, etwa Rp 1 1/2" mit Abzweig Rp 1/4". Ein separates Reduzierstück entfällt dadurch.
- Wie wird ein T-Stück bezeichnet? In der Reihenfolge Durchgang – Durchgang – Abgang. Bei gleichen T-Stücken sind alle drei Maße identisch; beim reduzierten T-Stück steht der abweichende Abgang an dritter Stelle, zum Beispiel Rp 1" × Rp 1" × Rp 1/2".
- Was sind die Nachteile einer T-Stück-Installation? An der rechtwinkligen Abzweigung entstehen Strömungswiderstand und ein kleiner Druckverlust, der bei vielen T-Stücken in Reihe spürbar wird. Wo es strömungsgünstiger sein soll, ist ein Y-Stück mit 45°-Abgang die Alternative.
- Welches Gewinde hat ein T-Stück? Üblich ist zylindrisches Rp-Innengewinde nach ISO 7-1 an allen drei Anschlüssen (IG/IG/IG). Es gibt auch Varianten mit einem kegeligen Außengewinde R (IG/AG/IG). Abgedichtet wird mit Hanf, PTFE-Band oder anaerobem Dichtmittel.
- Sind T-Stücke für Trinkwasser geeignet? Feuerverzinkte T-Stücke sind für Trinkwasser geeignet, weil die Zinkschicht das Gusseisen vor Korrosion schützt. Schwarze T-Stücke sind für Heizung, Druckluft und Industriemedien bestimmt, nicht für Trinkwasser.
T-Stücke bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt T-Stücke aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, mit gleichen und reduzierten Nennweiten von Rp 1/4" bis Rp 3". Alle T-Stücke entsprechen DIN EN 10242 und sind bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- Kreuzstücke – für die vierfache Verzweigung in einer Ebene.
- Y-Stücke – für die strömungsgünstige 45°-Abzweigung.
- Reduzierstücke – um den Abgang auf eine kleinere Nennweite zu bringen.
