Verschraubungen Bogen
Eine Bogen-Verschraubung vereint zwei Funktionen in einem Formstück: die 90°-Richtungsänderung und die lösbare Verbindung mit Überwurfmutter. HUG führt Bogen-Verschraubungen aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, von Rp 1/4" bis Rp 3", ab Lager.
Zu Ihrem Experten für Verschraubungen Bogen
Andreas Selwitschka
Technische Infos
7 Artikel gefunden
Produktanzeige:
%

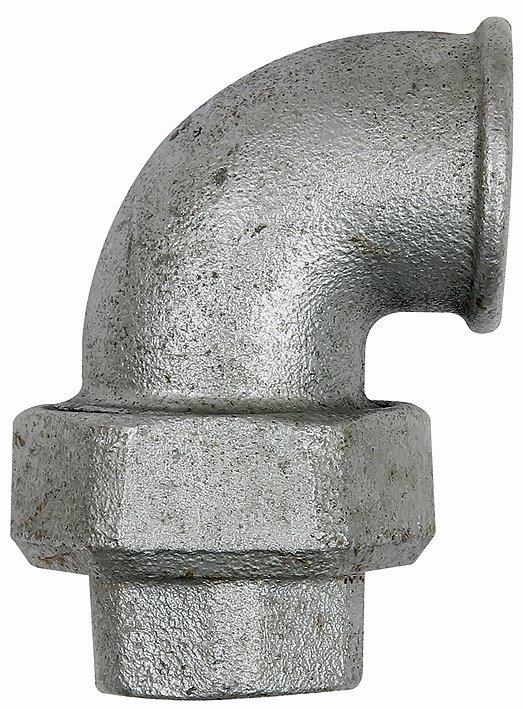

Verschraubung Bogen 95,IG/IG, schwarzer Temperguss
Ab
5,41 €*
Abonnement
6 Varianten verfügbar
Verschraubung Bogen 95, flach dichtend, IG/IG, Rp 1 1/2, Betriebstemp. -20 °C bis 200 °C, schwarzer Temperguss, feuerverzinkt. Maximale Temperatur und maximaler Betriebsdruck dürfen nicht gleichzeitig auftreten! Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Verschraubung Bogen 96 IG/IG, schwarzer Temperguss
Ab
5,72 €*
Abonnement
7 Varianten verfügbar
Verschraubung Bogen 96, konisch dichtend, IG/IG, Rp 1 1/2, Betriebstemp. -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

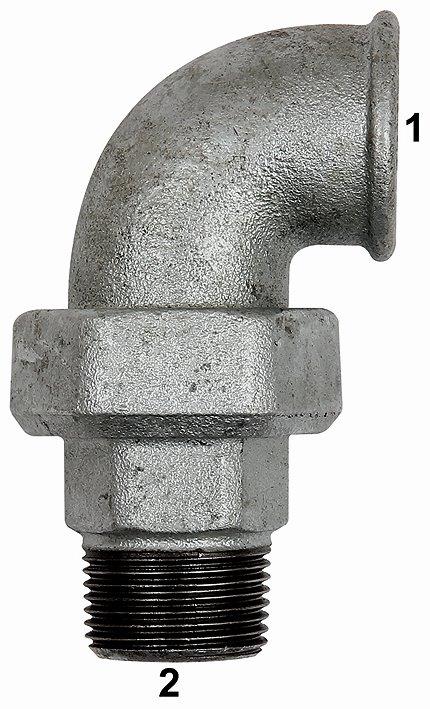

Verschraubung Bogen 97 IG/AG, schwarzer Temperguss
Ab
5,52 €*
Abonnement
6 Varianten verfügbar
Verschraubung Bogen 97, flach dichtend, IG/AG, Rp 1 1/2, R 1 1/2, Betriebstemp. -20°C bis 200°C, schwarzer Temperguss, feuerverz. . Maximale Temperatur und maximaler Betriebsdruck dürfen nicht gleichzeitig auftreten! Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

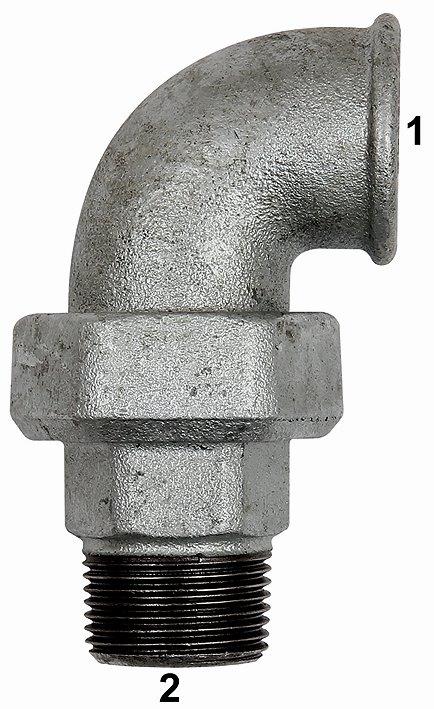

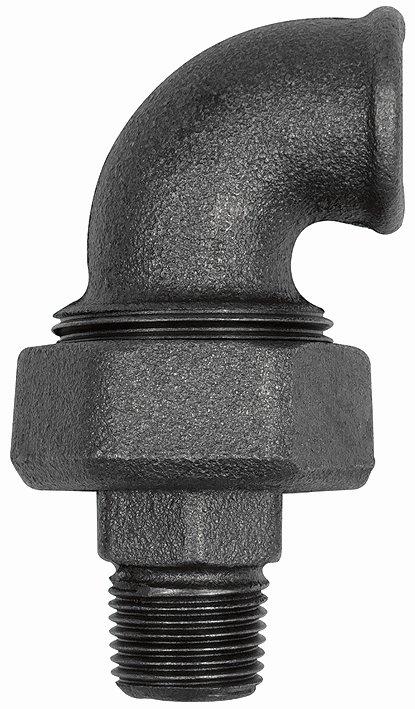

Verschraubung Bogen 98, IG/AG, schwarzer Temperguss
Ab
6,93 €*
Abonnement
8 Varianten verfügbar
Verschraubung Bogen 98, konisch dichtend, IG/AG, Rp 1/2, R 1/2, Betriebstemp. -20 °C bis 300 °C, schwarzer Temperguss, feuerverz. . Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Verschraubung Bogen 95, flachdichtend, IG/IG, Temperguss schwarz
Ab
4,88 €*
Abonnement
6 Varianten verfügbar
Verschraubung Bogen 95, flach dichtend, IG/IG Rp 3/4, Temperguss schwarz, Betriebstemp. -20 °C bis 200 °C, ISO 7-1. Maximale Temperatur und maximaler Betriebsdruck dürfen nicht gleichzeitig auftreten! Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

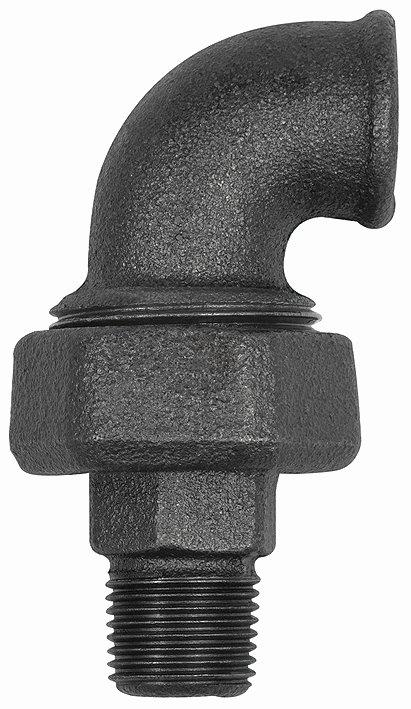

Verschraubung Bogen 97, flachdichtend, Temperguss schwarz
Ab
4,99 €*
Abonnement
6 Varianten verfügbar
Verschraubung Bogen 97, flach dichtend, Rp 2, R 2, Temperguss schwarz, Betriebstemp. -20 °C bis 200 °C, ISO 7-1. Maximale Temperatur und maximaler Betriebsdruck dürfen nicht gleichzeitig auftreten! Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Verschraubung Bogen 98, konisch dichtend, Temperguss schwarz
Ab
5,49 €*
Abonnement
5 Varianten verfügbar
Verschraubung Bogen 98, konisch dichtend, IG/AG, Rp 1/2, R 1/2, Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was eine Bogen-Verschraubung macht
Kurz: Die Bogen-Verschraubung ist ein lösbarer 90°-Winkel. Sie ändert die Leitungsrichtung und lässt sich über eine Überwurfmutter wieder trennen – ohne das Rohr zu drehen.
Im Sortiment der Stahl- und Tempergussfittings verbindet die Bogen-Verschraubung zwei Eigenschaften, die sonst zwei getrennte Formstücke erfordern: die 90°-Umlenkung eines Winkels und die Lösbarkeit einer Verschraubung. Eine gewöhnliche Verschraubung trennt eine gerade Leitung wieder, ohne das Rohr zu drehen. Kombiniert mit einem Winkel ergibt das einen lösbaren Richtungswechsel – die Bogen-Verschraubung leistet beides in einem Stück.Flachdichtend oder kegelig dichtend
Kurz: Die Überwurfmutter dichtet entweder über eine flache Dichtung (flachdichtend) oder über einen konischen Sitz Metall auf Metall (kegelig dichtend). RIEGLER bietet beide Varianten.
Die Verbindung wird über eine Überwurfmutter zusammengehalten. Für die Dichtstelle gibt es zwei Bauarten:- Flachdichtend (Typ 95 und 97): Eine flache Dichtung im Sitz übernimmt die Abdichtung. Sie ist unempfindlich und einfach zu wechseln.
- Kegelig dichtend (Typ 96 und 98): Ein konischer Sitz dichtet Metall auf Metall, ohne separate Dichtung. Robust und für höhere Beanspruchung geeignet.
Der Vorteil: lösbar und umlenkend zugleich
Kurz: Statt Winkel plus separate Verschraubung genügt ein Formstück. Das spart Bauteile, Dichtstellen und Platz – und macht die Umlenkung wartungsfreundlich trennbar.
Der Nutzen zeigt sich überall, wo eine Richtungsänderung später wieder gelöst werden muss:- Wenige Dichtstellen: Ein Formstück statt zwei bedeutet eine Verbindung weniger, die undicht werden kann.
- Wartung: Geräte und Leitungsabschnitte lassen sich an der Überwurfmutter abnehmen, ohne die Verrohrung zu demontieren.
- Platz: Die kombinierte Bauform spart Einbaulänge gegenüber Winkel plus separater Verschraubung.
Ausführung und Einsatz
Kurz: Bogen-Verschraubungen aus Temperguss nach DIN EN 10242 gibt es mit Innengewinde (IG/IG) oder Innen- und Außengewinde (IG/AG), bis PN 25. Verzinkt für Trinkwasser, schwarz für Heizung und Druckluft.
Die Anschlüsse tragen Whitworth-Rohrgewinde nach ISO 7-1, als IG/IG oder IG/AG. Die Größen reichen von Rp 1/4" bis Rp 3". Typische Einsätze:- Geräteanschlüsse: Pumpen, Zähler oder Armaturen, die zur Wartung abgenommen werden, werden über eine lösbare Umlenkung angebunden.
- Montageendpunkte: Dort, wo zwei fest verlegte Leitungsstränge im Winkel zusammentreffen und verbunden werden müssen.
- Heizung und Druckluft: Überall, wo eine Ecke später noch einmal geöffnet werden soll.
FAQ zu Bogen-Verschraubungen
- Was ist eine Bogen-Verschraubung? Eine Bogen-Verschraubung ist ein lösbarer 90°-Winkel: Sie ändert die Leitungsrichtung und lässt sich über eine Überwurfmutter wieder trennen, ohne das Rohr zu drehen. Sie vereint Winkel und Verschraubung in einem Formstück aus Temperguss nach DIN EN 10242.
- Was ist der Unterschied zu einem normalen Winkel? Ein normaler Winkel wird fest verschraubt und bleibt dauerhaft in der Leitung. Die Bogen-Verschraubung lässt sich an der Überwurfmutter öffnen und wieder schließen – ideal, wenn die Umlenkung zur Wartung trennbar sein soll.
- Was bedeutet flachdichtend und kegelig dichtend? Flachdichtend (Typ 95/97) heißt, eine flache Dichtung im Sitz übernimmt die Abdichtung. Kegelig dichtend (Typ 96/98) heißt, ein konischer Sitz dichtet Metall auf Metall ohne separate Dichtung. Beide Varianten sind lösbar.
- Wann nimmt man flachdichtend, wann kegelig? Flachdichtende Verschraubungen sind einfach zu warten, weil sich die Dichtung tauschen lässt. Kegelig dichtende kommen ohne Dichtung aus und eignen sich für robustere Beanspruchung. Die Wahl richtet sich nach Medium und Wartungskonzept.
- Lässt sich eine Bogen-Verschraubung ohne Rohrdrehung lösen? Ja. Genau das ist ihr Vorteil: Über die Überwurfmutter wird die Verbindung getrennt, ohne dass die anschließenden Rohre gedreht werden müssen. So lassen sich Geräte und Abschnitte einfach demontieren.
- Welches Gewinde hat eine Bogen-Verschraubung? Whitworth-Rohrgewinde nach ISO 7-1, als Innengewinde Rp beidseitig (IG/IG) oder als Kombination aus Innen- und Außengewinde (IG/AG). Das macht die Anbindung an Rohre und an andere Fittings flexibel.
- Welchen Druck hält eine Bogen-Verschraubung aus? Bogen-Verschraubungen aus Temperguss nach DIN EN 10242 sind bis PN 25 (25 bar) bei −20 °C bis +120 °C belastbar. Zwischen 120 °C und 300 °C liegt der zulässige Betriebsdruck bei 20 bis 25 bar.
- Sind Bogen-Verschraubungen für Trinkwasser geeignet? Feuerverzinkte Bogen-Verschraubungen sind für Trinkwasser geeignet, weil die Zinkschicht den Guss vor Korrosion schützt. Schwarze sind für Heizung, Druckluft und Industriemedien bestimmt, nicht für Trinkwasser.
Bogen-Verschraubungen bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt Bogen-Verschraubungen aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, flachdichtend und kegelig dichtend, von Rp 1/4" bis Rp 3". Alle entsprechen DIN EN 10242 und sind bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- Verschraubungen – die gerade lösbare Verbindung mit Überwurfmutter.
- Winkel – die feste 90°-Umlenkung ohne Überwurfmutter.
- Flachdichtungen – als Ersatzdichtung für flachdichtende Ausführungen.
