Reduzierstücke
Ein Reduzierstück verbindet zwei unterschiedliche Nennweiten und reduziert dabei das Gewinde – außen ein größeres Außengewinde, innen ein kleineres Innengewinde (AG/IG). HUG führt Reduzierstücke aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, etwa von R 1 1/4" auf Rp 1", ab Lager.
Zu Ihrem Experten für Reduzierstücke
Andreas Selwitschka
Technische Infos
2 Artikel gefunden
Produktanzeige:

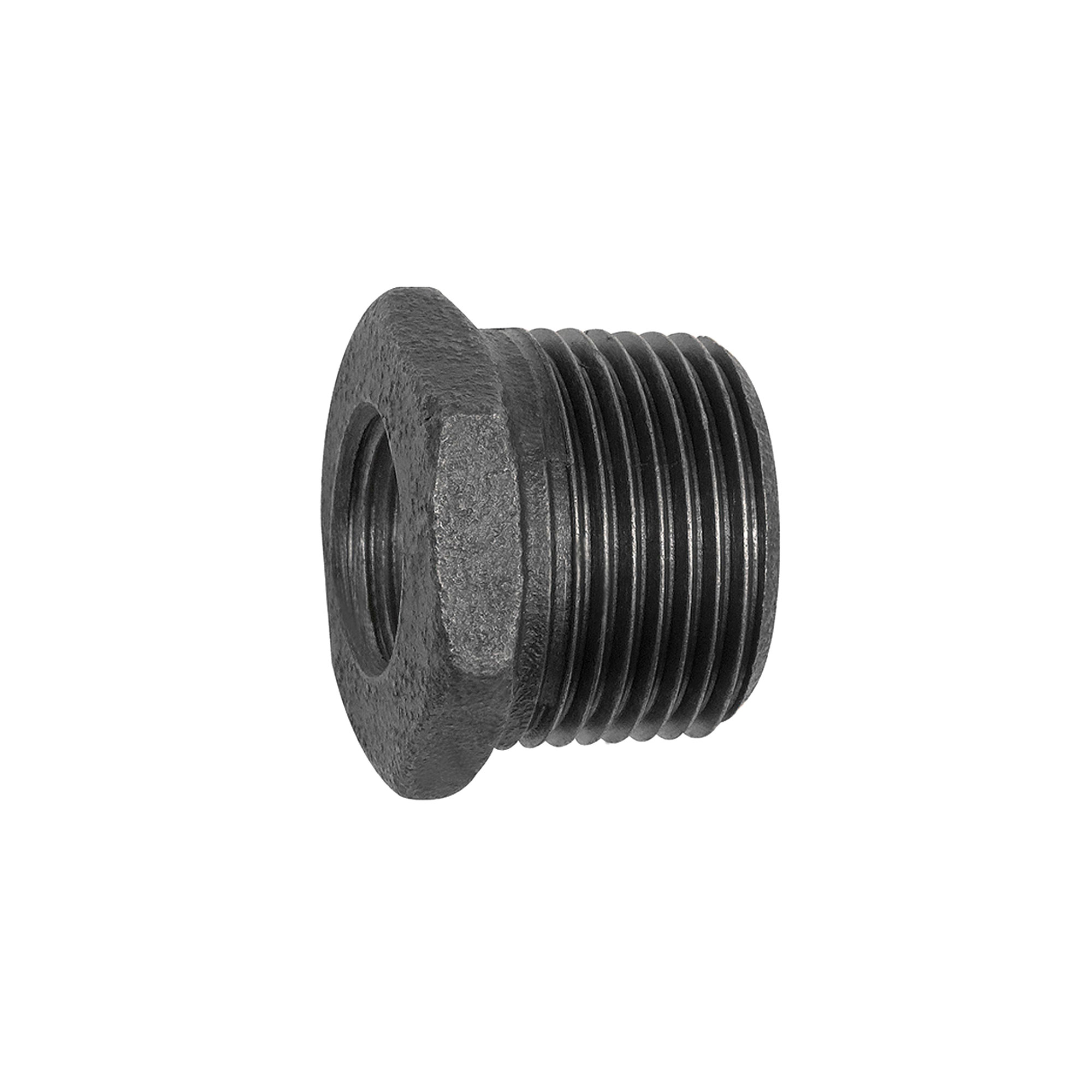

Reduzierstück 241, AG/IG, schwarzer Temperguss
Ab
1,02 €*
Abonnement
28 Varianten verfügbar
Reduzierstück 241, AG/IG, R 1 1/4 a., Rp 1 i., Betriebstemp. -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Reduzierstück 241, Temperguss schwarz
Ab
0,90 €*
Abonnement
22 Varianten verfügbar
Reduzierstück 241, R 1 a., Rp 1/2 i. Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was ein Reduzierstück macht
Kurz: Das Reduzierstück ist eine Reduzierbuchse: außen ein größeres kegeliges Außengewinde (R), innen ein kleineres zylindrisches Innengewinde (Rp). Es wird in ein größeres Innengewinde geschraubt und stellt dort einen kleineren Anschluss bereit.
Im Sortiment der Stahl- und Tempergussfittings verkleinert das Reduzierstück die Nennweite an einer Stelle. Anders als die Muffe trägt es zwei verschiedene Gewindearten: außen das größere Außengewinde R, innen das kleinere Innengewinde Rp. In der Praxis schraubt man das Reduzierstück mit seinem Außengewinde in ein größeres Muffen- oder T-Stück-Innengewinde. Heraus kommt ein kleinerer Innengewinde-Anschluss, an den die schmalere Leitung angeschlossen wird. So lässt sich zum Beispiel ein 1"-Abgang auf 1/2" verjüngen, ohne die ganze Armatur zu tauschen.Reduzierstück oder Reduziermuffe?
Kurz: Beide verbinden zwei Nennweiten, aber mit unterschiedlichen Gewinden. Das Reduzierstück hat Außen- auf Innengewinde (AG/IG) und sitzt in einem größeren Fitting. Die Reduziermuffe hat beidseitig Innengewinde (IG/IG) und verbindet zwei Rohrenden.
Reduzierstück und Reduziermuffe werden oft verwechselt – der Unterschied liegt in den Gewinden:| Merkmal | Reduzierstück | Reduziermuffe |
|---|---|---|
| Gewinde | AG außen / IG innen | IG / IG beidseitig |
| Sitzt | im größeren Fitting (eingeschraubt) | zwischen zwei Rohrenden |
| Verbindet | größeres Fitting mit kleinerem Rohr/Nippel | zwei Rohre/Nippel verschiedener Größe |
| Bauform | kurze Reduzierbuchse | durchgehende Muffe |
Größen richtig lesen
Kurz: Die Bezeichnung nennt zuerst das größere Außengewinde, dann das kleinere Innengewinde – etwa R 1" auf Rp 1/2". Die Reduzierung umfasst meist eine bis zwei Nennweitenstufen.
Die Größenangabe eines Reduzierstücks folgt dem Schema „großes Außengewinde auf kleines Innengewinde". Typische RIEGLER-Kombinationen sind:- R 3/8" auf Rp 1/4" – feine Reduzierung im Messanschluss-Bereich
- R 1" auf Rp 1/2" – verbreitete Stufe in Haustechnik und Druckluft
- R 1 1/4" auf Rp 1" – Übergang an Verteiler- und Sammelleitungen
Einsatz und Montage
Kurz: Reduzierstücke verjüngen Abgänge an Verteilern, Armaturen und Geräteanschlüssen. Sie sind aus Temperguss nach DIN EN 10242, bis PN 25 belastbar und für −20 °C bis +300 °C ausgelegt.
Reduzierstücke kommen überall dort zum Einsatz, wo eine größere Leitung einen kleineren Anschluss bedienen muss:- Geräteanschlüsse: Ein 1"-Abgang wird auf den 1/2"-Anschluss eines Messgeräts oder Ventils verjüngt.
- Verteilerleitungen: Stichleitungen kleinerer Nennweite gehen vom größeren Sammelrohr ab.
- Umbau und Reparatur: Eine bestehende Armatur wird ohne Komplettumbau auf eine kleinere Rohrgröße angepasst.
FAQ zu Reduzierstücken
- Was ist ein Reduzierstück? Ein Reduzierstück ist eine Reduzierbuchse aus Temperguss mit größerem Außengewinde (R) außen und kleinerem Innengewinde (Rp) innen. Es wird in ein größeres Innengewinde geschraubt und stellt dort einen kleineren Anschluss bereit. So verbindet es zwei unterschiedliche Nennweiten.
- Warum wird es Reduzierstück genannt? Weil es die Nennweite reduziert: Es verkleinert den Querschnitt einer Gewindeverbindung von einer größeren auf eine kleinere Größe, etwa von 1" auf 1/2". Der Begriff bezeichnet die Funktion – das Reduzieren des Anschlussmaßes.
- Wie kann man ein Gewinde reduzieren? Mit einem Reduzierstück oder einer Reduziermuffe. Das Reduzierstück (AG/IG) wird in ein vorhandenes Innengewinde geschraubt und gibt ein kleineres Innengewinde aus. Die Reduziermuffe (IG/IG) verbindet stattdessen zwei Rohrenden unterschiedlicher Größe.
- Was ist der Unterschied zwischen Reduzierstück und Reduziermuffe? Das Reduzierstück hat außen ein Außengewinde und innen ein Innengewinde (AG/IG) und sitzt eingeschraubt in einem größeren Fitting. Die Reduziermuffe hat beidseitig Innengewinde (IG/IG) und verbindet zwei Rohrenden verschiedener Nennweite gerade.
- Wie wird ein Reduzierstück bezeichnet? Zuerst steht das größere Außengewinde, dann das kleinere Innengewinde – zum Beispiel R 1" auf Rp 1/2". Die Zollangaben beziehen sich auf das Rohrgewinde nach ISO 7-1, nicht auf den Außendurchmesser.
- Reduzierstück 3/4 auf 1/2 – wie passt das? Ein Reduzierstück R 3/4" auf Rp 1/2" wird mit dem 3/4"-Außengewinde in ein 3/4"-Innengewinde geschraubt und nimmt dann ein 1/2"-Bauteil auf. Es überbrückt damit genau eine Nennweitenstufe.
- Welchen Druck hält ein Reduzierstück aus? Reduzierstücke aus Temperguss nach DIN EN 10242 sind bis PN 25 (25 bar) bei −20 °C bis +120 °C belastbar. Zwischen 120 °C und 300 °C liegt der zulässige Betriebsdruck bei 20 bis 25 bar.
- Gibt es Reduzierstücke verzinkt und schwarz? Ja. Die feuerverzinkte Ausführung ist korrosionsgeschützt und für Trinkwasser geeignet, die schwarze ist günstiger und für Heizung, Druckluft und Industriemedien ohne Trinkwasserkontakt bestimmt.
Reduzierstücke bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt Reduzierstücke aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung. Die Reduzierungen reichen von feinen Stufen wie R 3/8" auf Rp 1/4" bis zu Übergängen wie R 1 1/4" auf Rp 1", alle nach DIN EN 10242 und bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- Reduziermuffen – wenn zwei Rohrenden unterschiedlicher Größe gerade verbunden werden.
- Muffen – für die gerade Verbindung gleicher Nennweiten.
- Alle Tempergussfittings – Winkel, Bögen, T-Stücke und Abschlüsse im Überblick.
