Muffen
Eine Gewindemuffe verbindet zwei Rohre gleicher Nennweite in gerader Flucht – das Formstück trägt auf beiden Seiten ein Innengewinde und nimmt die Rohrenden oder Nippel auf. HUG führt Gewindemuffen aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, von Rp 1/4" bis Rp 3", ab Lager.
Technische Infos
4 Artikel gefunden
Produktanzeige:

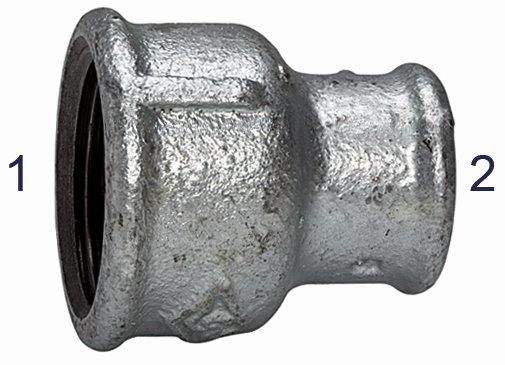

Muffe 240, IG/IG, schwarzer Temperguss feuerverzinkt
Ab
1,39 €*
Abonnement
26 Varianten verfügbar
Muffen 240, reduzierend, IG/IG, Rp 1 1/4, Rp 1, Betriebstemp. -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Muffe 270, IG/IG, schwarzer Temperguss feuerverzinkt
Ab
1,02 €*
Abonnement
10 Varianten verfügbar
Muffen 270, IG/IG, Rp 3/4, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

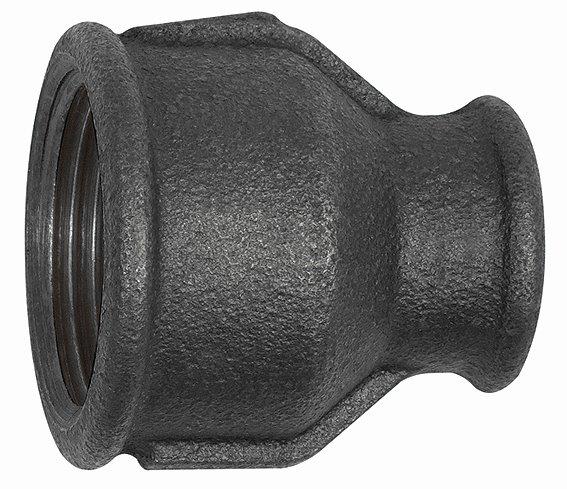

Muffe 240, reduzierend, Temperguss schwarz
Ab
1,25 €*
Abonnement
21 Varianten verfügbar
Muffe 240, red., Rp 1/2 i., Rp 3/8 i., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

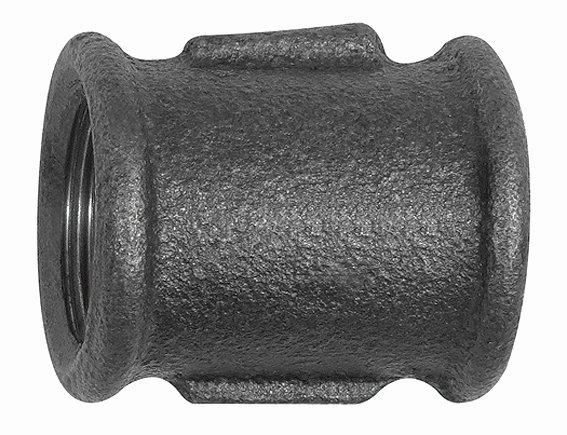

Muffe 270, Temperguss schwarz
Ab
0,92 €*
Abonnement
10 Varianten verfügbar
Muffe 270, Rp 2 i., Rp 2 i., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was eine Gewindemuffe macht
Die Muffe ist das einfachste Verbindungsstück im Gewinderohrbau: ein gerades Formstück mit zwei gleichen Innengewinden (IG/IG). Sie verbindet zwei Rohre oder Nippel derselben Nennweite, ohne die Richtung zu ändern.
Im Sortiment der Stahl- und Tempergussfittings ist die Muffe das Grundelement der geraden Verbindung. Sie besitzt beidseitig ein zylindrisches Rp-Innengewinde und nimmt zwei Außengewinde-Enden auf – also zwei Rohrenden oder einen Doppelgewindenippel. Damit ist die Muffe das Gegenstück zum Doppelnippel: Wo der Nippel zwei Innengewinde-Anschlüsse verbindet (beidseitig Außengewinde), verbindet die Muffe zwei Außengewinde-Anschlüsse (beidseitig Innengewinde). Beide halten die Leitung in gerader Linie, ohne Richtungsänderung.Muffe, Reduziermuffe, Nippel oder Verschraubung?
Gleiche Nennweite gerade verbinden = Muffe. Zwei Nennweiten verbinden = Reduziermuffe. Zwei Innengewinde-Teile verbinden = Doppelnippel. Wieder lösbar ohne Rohrdrehung = Verschraubung.
Vier gerade Verbinder werden im Alltag oft verwechselt:| Formstück | Gewinde | Aufgabe |
|---|---|---|
| Muffe | IG/IG, gleiche Größe | Zwei Rohre/Nippel gleicher Nennweite gerade verbinden |
| Reduziermuffe | IG/IG, zwei Größen | Zwei unterschiedliche Nennweiten verbinden |
| Doppelnippel | AG/AG | Zwei Innengewinde-Anschlüsse verbinden |
| Verschraubung | mit Überwurfmutter | Lösbare Verbindung ohne Rohrdrehung |
Ausführung, Gewinde und Abdichtung
Gewindemuffen aus Temperguss nach DIN EN 10242 tragen zylindrisches Rp-Gewinde nach ISO 7-1 und sind bis PN 25 belastbar. Verzinkt eignen sie sich für Trinkwasser, schwarz für Heizung und Druckluft.
Die Muffe trägt beidseitig zylindrisches Whitworth-Rohrgewinde (Rp) nach ISO 7-1. Abgedichtet wird mit Hanf und Paste, PTFE-Band oder anaerobem Dichtmittel im Gewindegang. Die Ausführung richtet sich nach dem Medium:- Feuerverzinkt: Die Zinkschicht schützt vor Korrosion; verzinkte Muffen werden in Trinkwasser-, Sprinkler- und Feuerlöschleitungen eingesetzt.
- Schwarz: Der blanke Temperguss ist wirtschaftlicher und passt für Heizungs-, Druckluft- und Industrieleitungen ohne Trinkwasserkontakt.
Typische Einsatzbereiche
Gewindemuffen kommen in fast jeder Gewinderohrinstallation vor – beim Verlängern von Leitungen und beim Austausch defekter Abschnitte.
Die Muffe gehört zur Grundausstattung jeder Gewinderohrinstallation:- Trinkwasser: Verzinkte Muffen verbinden Steig- und Stockwerksleitungen, häufig in 1/2" bis 1".
- Heizungsbau: Schwarze Muffen verbinden Vor- und Rücklaufleitungen, oft in 3/4" und 1".
- Druckluftnetze: Muffen verlängern Verteil- und Stichleitungen zu den Maschinen.
- Reparatur: Defekten Abschnitt herausschneiden, neues Rohrstück mit zwei Muffen einsetzen.
FAQ zu Muffen
- Was ist eine Muffe bei Rohren? Eine Rohrmuffe ist ein gerades Verbindungsstück mit zwei Innengewinden. Sie verbindet zwei Rohre oder Nippel gleicher Nennweite in gerader Flucht, ohne die Richtung zu ändern. Bei Gewinderohren handelt es sich um eine Gewindemuffe aus Temperguss nach DIN EN 10242.
- Was ist eine Gewindemuffe? Eine Gewindemuffe ist eine Muffe mit zylindrischem Rp-Innengewinde nach ISO 7-1 auf beiden Seiten. Sie wird auf zwei Außengewinde-Enden geschraubt und mit Hanf, PTFE-Band oder Dichtmittel abgedichtet. HUG führt Gewindemuffen aus Temperguss von Rp 1/4" bis Rp 3".
- Was für Muffen gibt es? Im Gewinderohrbau unterscheidet man die gerade Muffe (IG/IG, gleiche Größe) und die Reduziermuffe (IG/IG, zwei Größen). Daneben gibt es Schiebe-, Press- und Schweißmuffen für andere Verbindungstechniken sowie Elektro-Kabelmuffen – diese gehören jedoch nicht zu den Gewindefittings.
- Was ist der Unterschied zwischen Muffe und Reduziermuffe? Eine Standard-Muffe hat auf beiden Seiten dasselbe Gewinde und verbindet gleiche Nennweiten. Eine Reduziermuffe hat beidseitig Innengewinde in unterschiedlichen Größen – etwa Rp 1" auf Rp 3/4" – und verbindet zwei verschiedene Nennweiten in gerader Linie.
- Was ist der Unterschied zwischen Muffe und Doppelnippel? Die Muffe hat zwei Innengewinde und verbindet zwei Außengewinde-Enden. Der Doppelnippel hat zwei Außengewinde und verbindet zwei Innengewinde-Anschlüsse. Sie sind Gegenstücke: Oft sitzt ein Nippel in einer Muffe.
- Welche Nennweiten haben Gewindemuffen? Bei HUG reichen die Gewindemuffen von Rp 1/4" bis Rp 3". Die häufigsten Größen in Haustechnik und Industrie sind 1/2", 3/4" und 1". Die Zollangabe bezeichnet das Rohrgewinde, nicht den Außendurchmesser des Fittings.
- Wie dichtet man eine Gewindemuffe ab? Das zylindrische Rp-Gewinde dichtet nicht von selbst und wird im Gewindegang abgedichtet: mit Hanf und Dichtpaste (bewährt für Trinkwasser), mit PTFE-Band (schnell für Druckluft) oder mit anaerobem Dichtmittel (für dauerhafte Verbindungen).
- Sind Muffen für Trinkwasser geeignet? Feuerverzinkte Gewindemuffen sind für Trinkwasser geeignet, weil die Zinkschicht das Gusseisen vor Korrosion schützt. Schwarze (unverzinkte) Muffen sind dagegen für Heizung, Druckluft und Industriemedien bestimmt, nicht für Trinkwasser.
Muffen bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt Gewindemuffen aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, von Rp 1/4" bis Rp 3". Alle Muffen entsprechen DIN EN 10242 und sind bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- Reduziermuffen – wenn zwei unterschiedliche Nennweiten gerade verbunden werden.
- Doppelgewindenippel – das Außengewinde-Gegenstück zur Muffe.
- Alle Tempergussfittings – Winkel, Bögen, T-Stücke und Abschlüsse im Überblick.
