Doppelgewindenippel
Ein Doppelgewindenippel verbindet zwei Bauteile mit Innengewinde – beide Enden tragen ein kegeliges Außengewinde (AG/AG). HUG führt Doppelgewindenippel aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, von R 1/4" bis R 3", ab Lager.
Zu Ihrem Experten für Doppelgewindenippel
Andreas Selwitschka
Technische Infos
4 Artikel gefunden
Produktanzeige:
Doppelgewindenippel 245, AG/AG, schwarzer Temperguss
Ab
1,56 €*
Abonnement
20 Varianten verfügbar
Doppelgewindenippel 245, AG/AG, red., R 3/8, R 1/4, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Doppelgewindenippel 280 AG/AG Temperguss schwarz feuerverzinkt
Ab
1,25 €*
Abonnement
10 Varianten verfügbar
Doppelgewindenippel 280, AG/AG, R 1/4, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

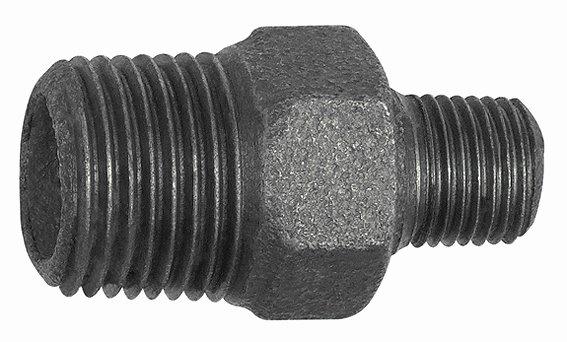

Doppelgew.nippel 245 reduzierend, Temperguss schwarz
Ab
1,42 €*
Abonnement
15 Varianten verfügbar
Doppelgewindenippel 245, red., R 1/2 a., R 1/4 a., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

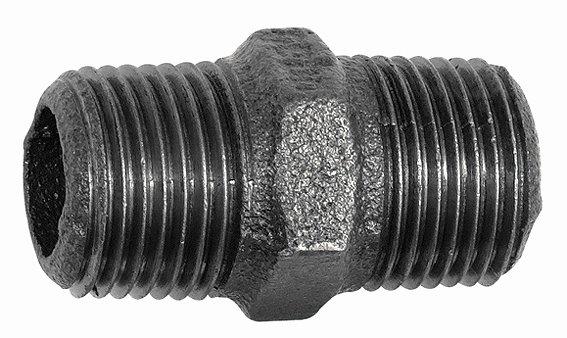

Doppelgewindenippel 280 Temperguss schwarz
Ab
1,13 €*
Abonnement
9 Varianten verfügbar
Doppelgewindenippel 280, R 1 1/2 a., R 1 1/2 a., Temperguss schwarz, Betriebstemperatur -20 °C bis 300 °C, ISO 7-1. Nach DIN EN 10242 (vormals 2950). Die Serie Tempergussfittings in Stahl schwarz, nicht verzinkt, ist die klassische Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch hohe mechanische Beanspruchbarkeit und genormte Verbindungstechnologie aus. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was ein Doppelnippel macht
Kurz: Der Doppelgewindenippel ist ein kurzes gerades Verbindungsstück mit Außengewinde an beiden Enden (AG/AG). Er verbindet zwei Bauteile, die beide ein Innengewinde haben – zum Beispiel zwei Muffen, zwei Armaturen oder eine Muffe und ein Ventil.
Im Sortiment der Stahl- und Tempergussfittings ist der Doppelnippel das Gegenstück zur Muffe. Beide Enden tragen kegeliges Außengewinde R nach ISO 7-1, das sich beim Einschrauben selbst verspannt. Damit schließt der Nippel genau die Lücke, die zwei Innengewinde-Anschlüsse lassen: Wo die Muffe zwei Außengewinde-Enden verbindet, verbindet der Doppelnippel zwei Innengewinde-Anschlüsse. In der Praxis sitzt oft ein Nippel in einer Muffe und bildet so eine durchgehende, dichte Verbindung.Gleiche und reduzierende Nippel
Kurz: Beim Standard-Doppelnippel sind beide Außengewinde gleich groß. Beim reduzierenden Nippel ist ein Ende kleiner – etwa R 3/8" auf R 1/4" – und verbindet so zwei Innengewinde unterschiedlicher Größe.
Doppelgewindenippel gibt es in zwei Grundformen:- Gleich (AG/AG): Beide Enden tragen dasselbe Außengewinde, etwa R 1/2" auf R 1/2". Standard für die gerade Verbindung gleicher Nennweiten.
- Reduzierend: Die beiden Außengewinde sind verschieden groß, etwa R 3/8" auf R 1/4". So lassen sich zwei Innengewinde-Anschlüsse unterschiedlicher Nennweite direkt verbinden.
Zoll, DN und Nennweite
Kurz: Die Gewindegröße wird in Zoll angegeben (R 1/2"), die Nennweite des Rohrs in DN. Bei Gewinderohren entspricht 1/2" der Nennweite DN 15, 3/4" entspricht DN 20 und 1" entspricht DN 25.
Bei Gewinderohren und Fittings gehören Zoll- und DN-Angabe zusammen. Die Zollangabe bezeichnet das Rohrgewinde nach ISO 7-1, die DN-Angabe die nominale Rohr-Nennweite:| Gewinde (Zoll) | Nennweite |
|---|---|
| R 3/8" | DN 10 |
| R 1/2" | DN 15 |
| R 3/4" | DN 20 |
| R 1" | DN 25 |
| R 1 1/4" | DN 32 |
Ausführung und Einsatz
Kurz: Doppelnippel aus Temperguss nach DIN EN 10242 sind bis PN 25 belastbar. Verzinkt für Trinkwasser, schwarz für Heizung und Druckluft.
Der Doppelnippel gehört zur Grundausstattung jeder Gewinderohrinstallation. Typische Einsätze:- Armaturen anschließen: Ein Ventil oder Kugelhahn mit Innengewinde wird über zwei Nippel in die Leitung gesetzt.
- Fittings verlängern: Zwei Muffen werden über einen Nippel zu einer längeren geraden Verbindung gekoppelt.
- Geräteanbindung: Manometer, Pumpen oder Behälter mit Innengewinde werden direkt angeschraubt.
FAQ zu Doppelgewindenippeln
- Was ist ein Doppelnippel? Ein Doppelnippel (Doppelgewindenippel) ist ein kurzes gerades Formstück mit Außengewinde an beiden Enden (AG/AG). Er verbindet zwei Bauteile mit Innengewinde, etwa zwei Muffen oder zwei Armaturen. Im Gewinderohrbau besteht er aus Temperguss nach DIN EN 10242.
- Wofür wird ein Gewindenippel verwendet? Ein Gewindenippel verbindet zwei Innengewinde-Anschlüsse miteinander – zum Beispiel ein Ventil mit einer Muffe oder ein Gerät mit der Rohrleitung. Er ist das Außengewinde-Gegenstück zur Muffe und überbrückt die Lücke zwischen zwei Innengewinden.
- Ist 1/2 Zoll DN 15? Ja. Bei Gewinderohren entspricht das Gewinde 1/2" der Nennweite DN 15. Ebenso entspricht 3/4" der DN 20 und 1" der DN 25. Die Zollangabe bezeichnet das Gewinde, die DN-Angabe die Rohr-Nennweite.
- Welche Maße haben Zollnippel? Die gängigen Größen reichen von R 1/4" bis R 3". Die Zollangabe ist die genormte Gewindegröße nach ISO 7-1, nicht der Außendurchmesser. Ein 1/2"-Außengewinde misst zum Beispiel rund 21 mm im Durchmesser.
- Was ist der Unterschied zwischen Doppelnippel und Muffe? Der Doppelnippel hat zwei Außengewinde und verbindet zwei Innengewinde-Anschlüsse. Die Muffe hat zwei Innengewinde und verbindet zwei Außengewinde-Enden. Beide sind Gegenstücke und werden oft zusammen verbaut.
- Was ist ein reduzierender Doppelnippel? Bei einem reduzierenden Doppelnippel sind die beiden Außengewinde unterschiedlich groß, etwa R 3/8" auf R 1/4". Er verbindet zwei Innengewinde verschiedener Nennweite direkt, ohne separates Reduzierstück.
- Welches Gewinde hat ein Doppelgewindenippel? Beide Enden tragen kegeliges Außengewinde R nach ISO 7-1. Das Kegelgewinde verspannt sich beim Einschrauben selbst; zur sicheren Abdichtung kommt Hanf, PTFE-Band oder anaerobes Dichtmittel hinzu.
- Sind Doppelnippel für Trinkwasser geeignet? In feuerverzinkter Ausführung ja, weil die Zinkschicht den Guss vor Korrosion schützt. Schwarze Doppelnippel sind für Heizung, Druckluft und Industriemedien bestimmt, nicht für Trinkwasser.
Doppelgewindenippel bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt Doppelgewindenippel aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, von R 1/4" bis R 3" – in gleicher und reduzierender Ausführung. Alle Nippel entsprechen DIN EN 10242 und sind bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- Muffen – das Innengewinde-Gegenstück zum Doppelnippel.
- Gegenmuttern – zur axialen Sicherung von Nippeln und Verschraubungen.
- Alle Tempergussfittings – Winkel, Bögen, T-Stücke und Abschlüsse im Überblick.
