Winkelverteiler
Ein Winkelverteiler vereint Richtungswechsel und Verzweigung in einem Formstück – er lenkt die Leitung um 90° um und lässt zugleich einen Abgang zur Seite abzweigen. HUG führt Winkelverteiler aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, mit drei Innengewinde-Anschlüssen, ab Lager.
Zu Ihrem Experten für Winkelverteiler
Andreas Selwitschka
Technische Infos
1 Artikel gefunden
Produktanzeige:

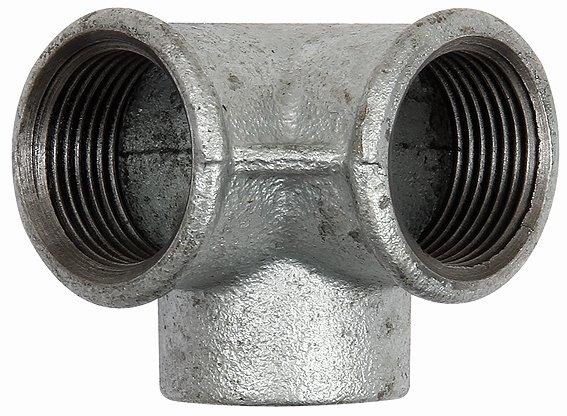

Winkelverteiler 221, IG/IG/IG, schwarzer Temperguss
Ab
3,45 €*
Abonnement
5 Varianten verfügbar
Winkelverteiler 221, IG/IG/IG, Rp 3/4, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was ein Winkelverteiler macht
Kurz: Der Winkelverteiler hat drei Anschlüsse: Zwei bilden einen 90°-Winkel, der dritte zweigt zur Seite ab. So ändert er die Leitungsrichtung und verzweigt gleichzeitig – in einem einzigen Formstück.
Im Sortiment der Stahl- und Tempergussfittings ist der Winkelverteiler das Kombinationsstück für Ecken mit Abgang. Er verbindet zwei Funktionen, die sonst zwei getrennte Formstücke erfordern: die 90°-Umlenkung eines Winkels und die Verzweigung eines T-Stücks. In der Praxis sitzt der Winkelverteiler dort, wo die Leitung um eine Ecke geführt wird und an genau dieser Ecke noch ein Abgang gebraucht wird – etwa für ein Gerät, eine Messstelle oder eine Stichleitung. Statt Winkel und T-Stück nacheinander zu setzen, genügt ein Bauteil.Winkelverteiler statt Winkel plus T-Stück
Kurz: Der Winkelverteiler ersetzt die Kombination aus Winkel und T-Stück an einer Ecke. Das spart eine Verbindung, eine mögliche Dichtstelle und Baulänge – und ist besonders auf engem Raum von Vorteil.
Die Aufgabe eines Winkelverteilers ließe sich auch mit zwei einzelnen Formstücken lösen. Das Kombinationsstück hat dabei klare Vorteile:| Merkmal | Winkelverteiler | Winkel + T-Stück |
|---|---|---|
| Formstücke | 1 | 2 |
| Dichtstellen | weniger | mehr |
| Baulänge | kompakt | länger |
| Montageaufwand | geringer | höher |
Gewinde, Größen und Ausführung
Kurz: Winkelverteiler aus Temperguss nach DIN EN 10242 haben drei zylindrische Rp-Innengewinde (IG/IG/IG). Verzinkt für Trinkwasser, schwarz für Heizung und Druckluft.
Der Winkelverteiler trägt an allen drei Anschlüssen zylindrisches Rp-Innengewinde nach ISO 7-1 (IG/IG/IG). Abgedichtet wird mit Hanf, PTFE-Band oder anaerobem Dichtmittel im Gewindegang. Wie alle Tempergussfittings gibt es ihn in zwei Ausführungen:- Feuerverzinkt: korrosionsgeschützt und für Trinkwasser-, Sprinkler- und Feuerlöschleitungen geeignet.
- Schwarz: wirtschaftlicher, für Heizung, Druckluft und Industriemedien ohne Trinkwasserkontakt.
Typische Einsatzbereiche
Kurz: Winkelverteiler sitzen an Ecken mit Abgang – in Heizungs- und Sanitärinstallationen, in der Druckluftverteilung und überall, wo der Platz für zwei Formstücke fehlt.
Der Winkelverteiler kommt überall dort zum Einsatz, wo Umlenkung und Abzweig zusammentreffen:- Heizung und Sanitär: Die Steigleitung wird an einer Ecke umgelenkt und versorgt zugleich einen Abgang.
- Druckluftverteilung: An der Wandecke geht eine Stichleitung zur Maschine ab.
- Enge Einbauräume: Wo zwei einzelne Formstücke nicht nebeneinander passen, spart der Winkelverteiler Platz.
FAQ zu Winkelverteilern
- Was ist ein Winkelverteiler? Ein Winkelverteiler ist ein Rohrformstück mit drei Anschlüssen, das Richtungswechsel und Verzweigung kombiniert: Zwei Anschlüsse bilden einen 90°-Winkel, der dritte zweigt zur Seite ab. Im Gewinderohrbau besteht er aus Temperguss nach DIN EN 10242.
- Was ist der Unterschied zwischen Winkelverteiler, Winkel und T-Stück? Der Winkel lenkt nur um, das T-Stück verzweigt nur. Der Winkelverteiler vereint beides: Er lenkt die Leitung um 90° um und lässt zugleich einen Abgang abzweigen – ein Formstück statt zwei.
- Wofür braucht man einen Winkelverteiler? Für Ecken, an denen zusätzlich ein Abgang gebraucht wird – etwa wenn die Leitung um eine Wandecke geführt wird und dort gleichzeitig eine Stichleitung oder ein Gerät angeschlossen werden soll.
- Wie viele Anschlüsse hat ein Winkelverteiler? Drei. Zwei bilden den 90°-Winkel des Durchgangs, der dritte ist der seitliche Abgang. Alle drei tragen ein Rp-Innengewinde (IG/IG/IG).
- Spart ein Winkelverteiler gegenüber Winkel plus T-Stück? Ja. Er ersetzt zwei einzelne Formstücke durch eines und spart damit eine Verbindung, eine mögliche Dichtstelle und Baulänge. Das ist besonders auf engem Raum von Vorteil.
- Welches Gewinde hat ein Winkelverteiler? Zylindrisches Rp-Innengewinde nach ISO 7-1 an allen drei Anschlüssen. Abgedichtet wird das Gewinde mit Hanf, PTFE-Band oder anaerobem Dichtmittel.
- Welchen Druck hält ein Winkelverteiler aus? Winkelverteiler aus Temperguss nach DIN EN 10242 sind bis PN 25 (25 bar) bei −20 °C bis +120 °C belastbar. Zwischen 120 °C und 300 °C liegt der zulässige Betriebsdruck bei 20 bis 25 bar.
- Sind Winkelverteiler für Trinkwasser geeignet? Feuerverzinkte Winkelverteiler sind für Trinkwasser geeignet, weil die Zinkschicht den Guss vor Korrosion schützt. Schwarze sind für Heizung, Druckluft und Industriemedien bestimmt, nicht für Trinkwasser.
Winkelverteiler bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt Winkelverteiler aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, mit drei Innengewinde-Anschlüssen. Alle Winkelverteiler entsprechen DIN EN 10242 und sind bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- Winkel – für die reine 90°-Richtungsänderung ohne Abzweig.
- T-Stücke – für die Verzweigung ohne Richtungswechsel.
- Alle Tempergussfittings – Muffen, Bögen, Reduzierungen und Abschlüsse im Überblick.
