Gegenmuttern
Eine Gegenmutter sichert eine Gewindeverbindung gegen selbstständiges Lösen – sie wird gegen ein Fitting verspannt und kontert das Gewinde. HUG führt Gegenmuttern aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, von Rp 1/4" bis Rp 2 1/2", ab Lager.
Zu Ihrem Experten für Gegenmuttern
Andreas Selwitschka
Technische Infos
1 Artikel gefunden
Produktanzeige:
%

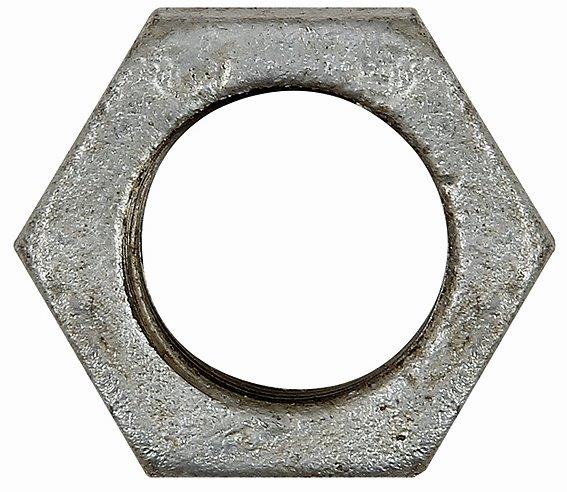

Gegenmutter 310, IG, schwarzer Temperguss feuerverzinkt
Ab
0,88 €*
Abonnement
9 Varianten verfügbar
Gegenmutter 310, IG, Rp 1/4, Betriebstemperatur -20 °C bis 300 °C, schwarzer Temperguss, feuerverzinkt, DIN EN 10242. Nach DIN EN 10242 (vormals 2950). Die klassische und am weitesten verbreitete Verschraubungsserie im Rohrleitungsbau. Unsere Tempergussfittings zeichnen sich durch eine hohe mechanische Beanspruchbarkeit und durch eine Oberflächengüte nach DIN 2444 aus. Sie sind vollkommen mit einer Reinzinkschicht überzogen und somit trinkwassergeeignet sowie gegen Rost geschützt. Diese Tempergussfittings finden Verwendung im Maschinenbau, Außenleitungen, Kaltwasserleitungen und in Heizungsleitungen. Maximaler Einsatzbereich bei Minustemperaturen = -20 °C, 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen -20 °C und 120 °C: 25 bar. Zulässiger Betriebsdruck bei Temperaturen zwischen 120 °C und 300 °C: 20-25 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Was eine Gegenmutter macht
Kurz: Die Gegenmutter ist eine flache Mutter mit Rp-Innengewinde. Sie wird auf ein Außengewinde geschraubt und gegen ein Fitting oder eine Wand gekontert, damit sich die Verbindung durch Vibration oder Temperaturwechsel nicht von selbst löst.
Im Sortiment der Stahl- und Tempergussfittings ist die Gegenmutter das Sicherungselement. Sie trägt ein zylindrisches Rp-Innengewinde nach ISO 7-1 und passt damit auf das kegelige Außengewinde von Nippeln und Rohrenden. Gegenmuttern sichern Gewindeverbindungen gegen selbstständiges Lösen. Sie kommen überall dort zum Einsatz, wo ein Gewinde nicht bis zum Anschlag eingedreht werden kann oder eine bestimmte Stellung halten muss – etwa bei Langnippeln, Wanddurchführungen oder verstellbaren Anschlüssen.Das Konterprinzip
Kurz: Die Gegenmutter wird gegen ein festes Bauteil verspannt. Durch die Klemmkraft zwischen Mutter und Bauteil blockiert sich das Gewinde selbst – Vibration und Wärmedehnung können es nicht mehr aufdrehen.
Das Prinzip ist einfach und wirkungsvoll: Wird ein Nippel oder Rohrende nur teilweise in ein Gegenstück eingedreht, kann es sich im Betrieb lockern. Eine Gegenmutter, fest gegen das Gegenstück verspannt, verhindert das. Typische Anwendungen sind:- Langnippel: Ein langer Nippel wird auf die gewünschte Einbaulänge eingestellt und mit der Gegenmutter fixiert.
- Wand- und Behälterdurchführungen: Das Rohr wird durch eine Wand geführt und beidseitig mit Muttern verspannt.
- Verstellbare Anschlüsse: Die Ausrichtung einer Armatur wird festgelegt und gegen Verdrehen gesichert.
Rohr-Gegenmutter oder Schraubenmutter?
Kurz: Die Rohr-Gegenmutter aus Temperguss hat ein zöllige Rp-Rohrgewinde und passt zu Fittings. Sie ist nicht zu verwechseln mit der metrischen Sechskantmutter (M-Gewinde) aus dem Schraubenbereich.
Der Begriff „Gegenmutter" wird in zwei Welten verwendet:- Rohr-Gegenmutter (hier): mit zylindrischem Rp-Rohrgewinde in Zoll, aus Temperguss nach DIN EN 10242. Sie sichert Gewinderohr-Verbindungen und passt zu Nippeln und Fittings.
- Metrische Mutter (M-Gewinde): die klassische Sechskantmutter aus dem Schraubenbereich, etwa M8 oder M20. Sie gehört zu Schrauben und Gewindestangen, nicht zur Rohrleitung.
Größen und Einsatz
Kurz: RIEGLER-Gegenmuttern reichen von Rp 1/4" bis Rp 2 1/2". Verzinkt für Trinkwasser, schwarz für Heizung und Druckluft.
Die Größe der Gegenmutter richtet sich nach dem Gewinde, das gesichert werden soll – ein Nippel R 1/2" wird mit einer Gegenmutter Rp 1/2" gekontert. Die gängigen Größen reichen von Rp 1/4" bis Rp 2 1/2". Die Ausführung folgt dem Medium der Leitung: feuerverzinkt für Trinkwasser, Sprinkler- und Feuerlöschleitungen, schwarz für Heizung, Druckluft und Industriemedien. An verstellbaren Rohrwinkeln und Anschlüssen sichern sie die einmal gefundene Ausrichtung gegen Verdrehen. Die flachen Sechskant-Muttern werden mit einem Maul- oder Rollgabelschlüssel angezogen und lassen sich bei Bedarf wieder lösen, ohne das Gewinde oder das angrenzende Fitting zu beschädigen. Gegenmuttern werden besonders häufig zusammen mit Doppelgewindenippeln verbaut und ergänzen Verschraubungen als zusätzliche Sicherung.FAQ zu Gegenmuttern
- Was ist eine Gegenmutter? Eine Gegenmutter ist eine flache Mutter, die gegen ein Bauteil verspannt wird, um eine Gewindeverbindung gegen Lösen zu sichern. Bei Gewinderohren hat sie ein Rp-Innengewinde nach ISO 7-1 und besteht aus Temperguss nach DIN EN 10242.
- Was ist eine Kontermutter? Kontermutter ist ein anderes Wort für Gegenmutter. Beide bezeichnen dieselbe Funktion: eine Mutter, die gegen ein Gewinde oder Bauteil gekontert wird und es so gegen selbstständiges Lösen sichert.
- Was ist der Unterschied zwischen Gegenmutter und Kontermutter? Es gibt keinen Unterschied – die Begriffe sind synonym. „Kontern" beschreibt das Verspannen gegen ein Gegenstück, „Gegenmutter" das Bauteil, das diese Aufgabe übernimmt.
- Wofür braucht man eine Gegenmutter? Um ein Gewinde in einer bestimmten Stellung zu fixieren oder gegen Vibration und Wärmedehnung zu sichern. Typisch bei Langnippeln, Wanddurchführungen und verstellbaren Anschlüssen, wo das Gewinde nicht bis zum Anschlag eingedreht ist.
- Welche Arten von Muttern gibt es? Im Rohrleitungsbau ist die Rohr-Gegenmutter mit Rp-Gewinde verbreitet. Daneben gibt es im Schraubenbereich metrische Sechskant-, Hut-, Flügel- und Sicherungsmuttern. Für Gewinderohre passt nur die Gegenmutter mit zölligem Rp-Rohrgewinde.
- Passt eine Gegenmutter Rp 1/2 auf einen Nippel R 1/2? Ja. Die Gegenmutter Rp 1/2" hat ein zylindrisches Innengewinde, das auf das kegelige Außengewinde R 1/2" eines Nippels passt. So lässt sich der Nippel auf die gewünschte Länge einstellen und kontern.
- Aus welchem Material sind Gegenmuttern? Rohr-Gegenmuttern bestehen aus Temperguss nach DIN EN 10242, in feuerverzinkter oder schwarzer Ausführung. Sie sind bis PN 25 belastbar und für −20 °C bis +300 °C ausgelegt – wie die übrigen Tempergussfittings.
- Verzinkt oder schwarz – welche Gegenmutter? Feuerverzinkte Gegenmuttern sind korrosionsgeschützt und für Trinkwasser geeignet. Schwarze sind günstiger und für Heizung, Druckluft und Industriemedien ohne Trinkwasserkontakt bestimmt.
Gegenmuttern bei HUG – RIEGLER-Temperguss ab Lager
HUG Technik und Sicherheit führt Gegenmuttern aus Temperguss des Herstellers RIEGLER in feuerverzinkter und schwarzer Ausführung, von Rp 1/4" bis Rp 2 1/2". Alle Gegenmuttern entsprechen DIN EN 10242 und sind bis PN 25 belastbar. Passend dazu finden Sie im Sortiment:- Doppelgewindenippel – werden mit der Gegenmutter auf Länge fixiert.
- Verschraubungen – für lösbare Verbindungen, die die Gegenmutter zusätzlich sichert.
- Alle Tempergussfittings – Muffen, Winkel, T-Stücke und Abschlüsse im Überblick.
