Schnellspanner vertikal

Werkstoff: Stahl. Ausführung: Stahl gehärtet und passiviert. Kunststoffgriff ölbeständig. Zubehör: K1442 K0102 K0103 K1443 K0106 A1: 63 A3: 40 B: 32 B1: 16 B2: 67,5 B3: 16 C: 108 C1: 38 C4: 78 H: 325 L: 158 L1: 75 M: M16x150 RoHS: ja Ausführung: schwere Ausführung Handkraft FH N: 500 Haltekraft F1 N: 14000 Spannkraft F3 N: 1850 Farbe Komponente: rot Öffnungswinkel Griff: 130° Öffnungswinkel Haltearm: 195° K1250.014000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

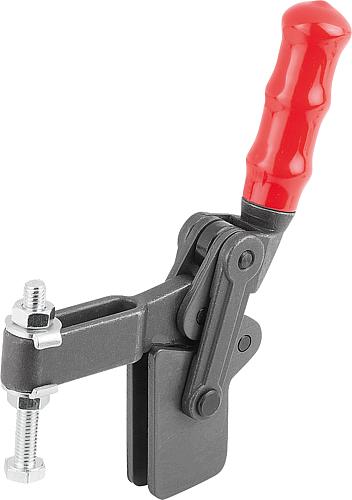

Werkstoff: Stahl. Ausführung: Stahl gehärtet und passiviert. Kunststoffgriff ölbeständig. Zubehör: K0688 K0689 K0101 K1442 K0102 K0103 K1443 K0104 K0106 K1441 A1: 27 A3: 15 B: 12 B1: 6 B2: 12,5 B3: 6,5 C: 42 C1: 15 H: 137 L: 84 L1: 45 L2: 31 M: M6x50 RoHS: ja F2=Haltekraft N: 6000 Ausführung: schwere Ausführung Handkraft FH N: 200 Haltekraft F1 N: 3000 Spannkraft F3 N: 800 Spannkraft F4 N: 900 Farbe Komponente: rot Öffnungswinkel Griff: 134° Öffnungswinkel Haltearm: 210° K1245.06000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

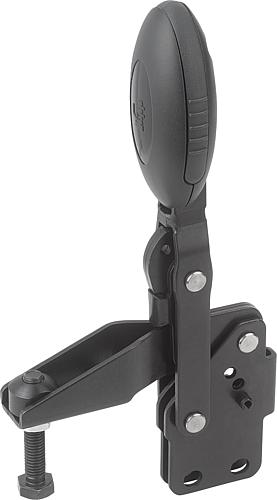

Werkstoff: Stahl. Griffelement Polyamid. Ausführung: nitrocarburiert und schwarz oxidiert. Griffelement schwarz. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Zubehör: K0106 K0383 K0388 K0390 K0391 K0392 K0393 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2 A: 32 A1: 50 A2: 8 A3: 27 A4: 3,5 B: 14,1 B1: 7,1 B2: 25,5 B3: 18,5 B6: 47 C: 62,3 C2: 13 D: 9 H: 247,4 L: 153 L1: 95 M: M10x55 RoHS: ja Lochbild: 2 Ausführung: Standard Handkraft FH N: 250 Haltekraft F1 N: 2500 Haltekraft F2 N: 4500 Spannkraft F3 N: 1500 Spannkraft F4 N: 2800 Farbe Komponente: schwarzgrau RAL 7021 Öffnungswinkel Griff Position 1: 19° Öffnungswinkel Griff Position 2: 59° Öffnungswinkel Haltearm Position 1: 6° Öffnungswinkel Haltearm Position 2: 97° Öffnungswinkel Haltearm ohne Anschlag: 176° K0663.010000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

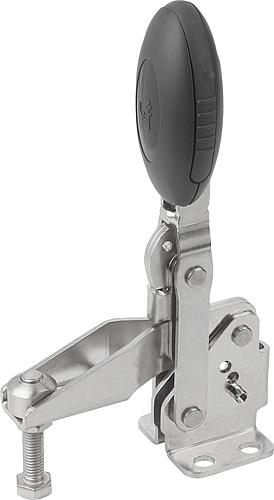

Werkstoff: Edelstahl. Griffelement Polyamid. Ausführung: blank. Griffelement schwarz. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Zubehör: K0106 K0384 K0390 K0392 K0667 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2 A: 16 A1: 25 A2: 4,5 A3: 14 B: 24 B1: 33 B2: 13,2 B3: 9,2 B4: 22 B5: 2 B6: 22,5 C: 18 D: 4,5 H: 107,4 L: 65,6 L1: 35 M: M5x25 RoHS: ja Lochbild: 2 Ausführung: Standard Ausprägung: Fuß waagrecht Handkraft FH N: 100 Haltekraft F1 N: 750 Haltekraft F2 N: 1050 Spannkraft F3 N: 620 Spannkraft F4 N: 750 Farbe Komponente: schwarzgrau RAL 7021 Öffnungswinkel Griff Position 1: 64° Öffnungswinkel Griff ohne Anschlag: 83° Öffnungswinkel Haltearm Position 1: 100° Öffnungswinkel Haltearm ohne Anschlag: 147° K0662.105000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Edelstahl. Griffelement Polyamid. Ausführung: blank. Griffelement rot. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Zubehör: K0106 K0384 K0390 K0392 K0667 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2 A: 14 A1: 29 A2: 7 A3: 12 B: 10,2 B1: 5,2 B2: 17,5 B3: 12,5 B6: 43,5 C: 37,6 C2: 5,5 D: 5,5 H: 169 L: 86,5 L1: 53 M: M6x35 RoHS: ja Lochbild: 3 Ausführung: Standard Handkraft FH N: 160 Haltekraft F1 N: 1350 Haltekraft F2 N: 1650 Spannkraft F3 N: 920 Spannkraft F4 N: 1050 Öffnungswinkel Griff Position 1: 46° Öffnungswinkel Griff Position 2: 56° Öffnungswinkel Haltearm Position 1: 56° Öffnungswinkel Haltearm Position 2: 83° Öffnungswinkel Haltearm ohne Anschlag: 141° K0663.106003 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Stahl. Griffelement Polyamid. Ausführung: nitrocarburiert und schwarz oxidiert. Griffelement schwarz. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Zubehör: K0106 K0098 K0383 K0388 K0390 K0391 K0392 K0393 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2 A: 32 A1: 50 A2: 8 A3: 27 B: 45 B1: 64 B2: 25,5 B3: 18,5 B4: 38 B5: 3,5 B6: 47 C: 38,7 D: 9 H: 223,9 L: 153 L1: 95 M: M10x55 RoHS: ja Lochbild: 4 Ausführung: Standard Ausprägung: Fuß waagrecht Handkraft FH N: 250 Haltekraft F1 N: 2500 Haltekraft F2 N: 4500 Spannkraft F3 N: 1500 Spannkraft F4 N: 2800 Farbe Komponente: schwarzgrau RAL 7021 Öffnungswinkel Griff Position 1: 19° Öffnungswinkel Griff Position 2: 59° Öffnungswinkel Griff ohne Anschlag: 91° Öffnungswinkel Haltearm Position 1: 6° Öffnungswinkel Haltearm Position 2: 97° Öffnungswinkel Haltearm ohne Anschlag: 176° K0662.010000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

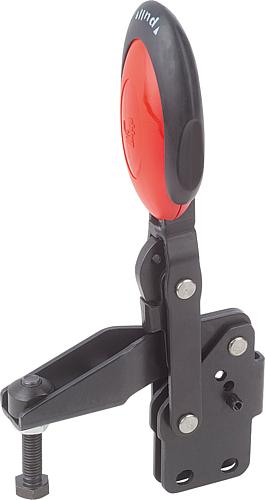

Werkstoff: Stahl. Griffelement Polyamid. Entriegelungsbügel TPE. Ausführung: nitrocarburiert und schwarz oxidiert. Griffelement rot. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung. Zubehör: K0106 K0383 K0388 K0390 K0391 K0392 K0393 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2 A: 21 A1: 39 A2: 9 A3: 19 B: 10,2 B1: 5,2 B2: 20,6 B3: 15,6 B6: 51,1 C: 49 C2: 6,5 D: 6,8 H: 207,6 L: 107 L1: 62 M: M8x45 RoHS: ja Lochbild: 3 Ausführung: mit Sicherheitsverriegelung Handkraft FH N: 190 Haltekraft F1 N: 2000 Haltekraft F2 N: 2800 Spannkraft F3 N: 940 Spannkraft F4 N: 1350 Öffnungswinkel Griff Position 1: 26° Öffnungswinkel Griff Position 2: 61° Öffnungswinkel Haltearm Position 1: 13° Öffnungswinkel Haltearm Position 2: 93° Öffnungswinkel Haltearm ohne Anschlag: 158° K0663.008103 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Stahl verzinkt, Kunststoffgriff ölbeständig Maße:• A1: • B: 12• B1: 6• D: 7,1• H: 194• L1: 40• M: M8x50 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Stahl. Ausführung: verzinkt und chromatiert. Andruckspindel und Muttern phosphatiert. Kunststoffgriff ölbeständig. Hinweis: Der Öffnungswinkel von Haltearm und Griff kann durch Neupositionieren oder Entfernen des Anschlagstiftes verkleinert bzw. vergrößert werden. Zubehör: K0100 K0101 K0102 K0103 K0106 K0107 Handkraft N: 260 Öffnungswinkel Griff ohne Anschlag: 110° Öffnungswinkel Griff Position 2: 85° Öffnungswinkel Griff Position 1: 70° Öffnungswinkel Haltearm ohne Anschlag: 180° Öffnungswinkel Haltearm Position 2: 125° Öffnungswinkel Haltearm Position 1: 90° A1: 53 M: M12x100 H: 246 Spannkraft F4 N: 3000 Spannkraft F3 N: 1400 A: 32 Haltekraft F2 N: 7000 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Stahl. Ausführung: verzinkt und chromatiert. Andruckspindel und Muttern phosphatiert. Kunststoffgriff ölbeständig. Hinweis: Der Öffnungswinkel von Haltearm und Griff kann durch Neupositionieren oder Entfernen des Anschlagstiftes verkleinert bzw. vergrößert werden. Bei der Ausführung K0056.0150 wird ein Neoprendruckstück mitgeliefert. Zubehör: K0100 K0101 K0102 K0103 K0106 H: 135 Spannkraft F3 N: 900 Haltekraft F1 N: 1500 Gewicht ca. kg: 0,195 L1: 26 L: 60 D: 5,1 C2: 5,4 C1: 11 C: 28 M: M6x50 B2: 24 B1: 6 B: 12 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Edelstahl. Griffelement Polyamid. Entriegelungsbügel TPE. Ausführung: blank. Griffelement rot. Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung. Zubehör: K0106 K0384 K0390 K0392 K0667 Zeichnungshinweis: 1) Anschlagstift Position 1 2) Anschlagstift Position 2 A: 14 A1: 29 A2: 7 A3: 12 B: 10,2 B1: 5,2 B2: 17,5 B3: 12,5 B6: 53,4 C: 37,6 C2: 5,5 D: 5,5 H: 175,7 L: 86,5 L1: 53 M: M6x35 RoHS: ja Lochbild: 3 Ausführung: mit Sicherheitsverriegelung Handkraft FH N: 160 Haltekraft F1 N: 1350 Haltekraft F2 N: 1650 Spannkraft F3 N: 920 Spannkraft F4 N: 1050 Öffnungswinkel Griff Position 1: 46° Öffnungswinkel Griff Position 2: 56° Öffnungswinkel Haltearm Position 1: 56° Öffnungswinkel Haltearm Position 2: 83° Öffnungswinkel Haltearm ohne Anschlag: 141° K0663.106103 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

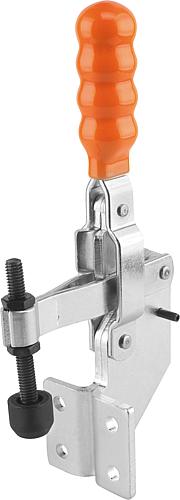

Werkstoff: Stahl. Ausführung: verzinkt und chromatiert. Andruckspindel und Muttern phosphatiert. Kunststoffgriff ölbeständig. Hinweis: Der Öffnungswinkel von Haltearm und Griff kann durch Neupositionieren oder Entfernen des Anschlagstiftes verkleinert bzw. vergrößert werden. Bei der Ausführung K0063.0100 wird ein Neoprendruckstück mitgeliefert. Zubehör: K0100 K0101 K0102 K0103 K0106 L2: 36 M: M5x35 H: 122 Gewicht ca. kg: 0,140 Spannkraft F3 N: 650 Haltekraft F1 N: 850 L1: 24,5 L: 66 D: 4,8 Öffnungswinkel Haltearm Position 1: 80° C1: 9,5 C: 44 B1: 28 B: 17,5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
