Schnellspanner vertikal Stahl, mit Sicherheitsverriegelung, Komp: blau, M=M06x35 - K0663.006101
Schnellspanner vertikal Stahl, mit Sicherheitsverriegelung, Komp: blau, M=M06x35 - K0663.006101
Produktnummer: 6717995
Schnellspanner vertikal Stahl, mit Sicherheitsverriegelung, Komp: blau, M=M06x35 - K0663.006101
EAN-Nr.: 4059245199778
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 41,63 €* 42,48 €* (2% gespart) |
| Bis 24 | 39,25 €* 42,48 €* (7.6% gespart) |
| Bis 49 | 38,06 €* 42,48 €* (10.4% gespart) |
| Bis 99 | 37,17 €* 42,48 €* (12.5% gespart) |
| Ab 100 | 35,69 €* 42,48 €* (15.98% gespart) |
Produktinformationen "Schnellspanner vertikal Stahl, mit Sicherheitsverriegelung, Komp: blau, M=M06x35 - K0663.006101"
Werkstoff: Stahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör: K0106
K0383
K0388
K0390
K0391
K0392
K0393

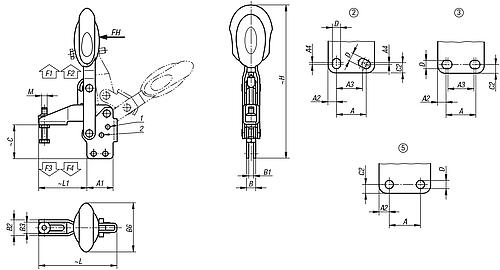

~L1: 53
~L: 86,5
Öffnungswinkel Griff ~ Position 2: 56°
~H: 175,7
Öffnungswinkel Haltearm ~ ohne Anschlag: 141°
Öffnungswinkel Griff ~ Position 1: 46°
~C: 37,6
Öffnungswinkel Haltearm ~ Position 1: 56°
Öffnungswinkel Haltearm ~ Position 2: 83°
M: M6x35
A: 14
A1: 29
A2: 7
A3: 12
B: 10,2
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör: K0106
K0383
K0388
K0390
K0391
K0392
K0393
~L1: 53
~L: 86,5
Öffnungswinkel Griff ~ Position 2: 56°
~H: 175,7
Öffnungswinkel Haltearm ~ ohne Anschlag: 141°
Öffnungswinkel Griff ~ Position 1: 46°
~C: 37,6
Öffnungswinkel Haltearm ~ Position 1: 56°
Öffnungswinkel Haltearm ~ Position 2: 83°
M: M6x35
A: 14
A1: 29
A2: 7
A3: 12
B: 10,2
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 5,2 |
|---|---|
| Material Grundkörper: | Stahl |
| Material Komponente: | Polyamid |
| A3: | 12 |
| A2: | 7 |

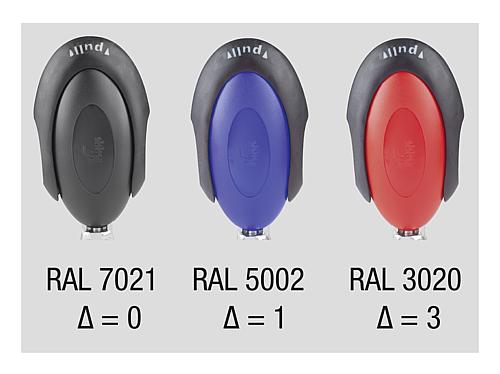

| Farbe Komponente: | ultramarinblau RAL 5002 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| A: | 14 |
| Ausführung 2: | Fuß senkrecht |
| B2: | 17,5 |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| B: | 10,2 |
| C: | 37,6 |
| D: | 5,5 |
| L: | 86,5 |
| H: | 175,7 |
| B3: | 12,5 |
| A1: | 29 |
| B6: | 53,4 |
| C2: | 5,5 |
| Grifftyp Schnellspanner: | vertikal |
| L1: | 53 |
| Haltekraft F1 N: | 1350 |
| Haltekraft F2 N: | 1650 |
| Lochbild: | 3 |
| M=Andruckspindel: | M6x35 |
| Öffnungswinkel Griff Position 1: | 46° |
| Öffnungswinkel Griff Position 2: | 56° |
| Öffnungswinkel Haltearm ohne Anschlag: | 141° |
| Öffnungswinkel Haltearm Position 1: | 56° |
| Öffnungswinkel Haltearm Position 2: | 83° |
| Spannkraft F3 N: | 920 |
| Spannkraft F4 N: | 1050 |
| RoHS: | konform |
| Handkraft FH N: | 160 |
Anmelden
Zubehör
Schutzkappe Gummi - K0106 Abonnement
8 Varianten verfügbar
Werkstoff: ölbeständiger Gummi. Ausführung: Gummi schwarz. D: 11 für Schrauben: M4 Gewicht ca. g: 1 D1: 7 D2: 5,5 H: 8,5 H1: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 1,24 €*

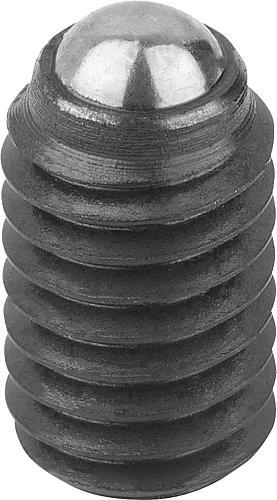

Kugeldruckschrauben ohne Kopf mit voller Kugel - K0383 Abonnement
126 Varianten verfügbar
Werkstoff: Schraube Vergütungsstahl, Festigkeitsklasse mindestens 10.9. Kugel Wälzlagerstahl oder POM. Ausführung: Schraube schwarz. Kugel gehärtet und blank oder POM. Bestellbeispiel: K0383.10810 Hinweis: Kugeldruckschrauben ohne Kopf mit voller Kugel werden dann verwendet, wenn eine saubere, polierte Druckfläche verlangt wird. Längere Ausführungen wurden speziell für den Einsatz als „Klebestifte“ konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. Zeichnungshinweis: Form A: Kugel aus Stahl Form D: Kugel aus POM Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 2,70 €*

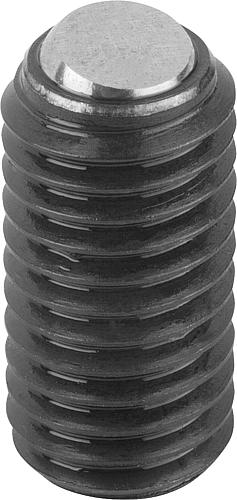

Kugeldruckschrauben ohne Kopf mit abgefl.er Kugel - K0383 Abonnement
