Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: schwarz RAL7021, M=M08x45 - K0663.108100
Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: schwarz RAL7021, M=M08x45 - K0663.108100
Produktnummer: 7293077
Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: schwarz RAL7021, M=M08x45 - K0663.108100
EAN-Nr.: 4059245432158
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 93,47 €* 95,38 €* (2% gespart) |
| Bis 24 | 88,13 €* 95,38 €* (7.6% gespart) |
| Bis 49 | 85,46 €* 95,38 €* (10.4% gespart) |
| Bis 99 | 83,46 €* 95,38 €* (12.5% gespart) |
| Ab 100 | 80,12 €* 95,38 €* (16% gespart) |
Produktinformationen "Schnellspanner mit Sicherheitsverriegelung, Fuß senkrecht, Edelstahl, Komp: Polyamid Komp: schwarz RAL7021, M=M08x45 - K0663.108100"
Werkstoff:
Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
blank.
Griffelement schwarz.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0384
K0390
K0392
K0667

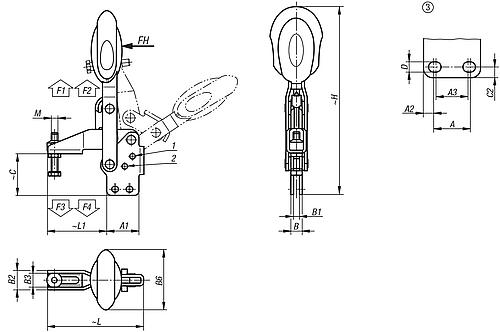

Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 21
A1: 39
A2: 9
A3: 19
B: 10,2
B1: 5,2
B2: 20,6
B3: 15,6
B6: 51,1
C: 49
C2: 6,5
D: 6,8
H: 207,6
L: 107
L1: 62
M: M8x45
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Handkraft FH N: 190
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Spannkraft F3 N: 940
Spannkraft F4 N: 1350
Farbe Komponente: schwarzgrau RAL 7021
Öffnungswinkel Griff Position 1: 26°
Öffnungswinkel Griff Position 2: 61°
Öffnungswinkel Haltearm Position 1: 13°
Öffnungswinkel Haltearm Position 2: 93°
Öffnungswinkel Haltearm ohne Anschlag: 158°
K0663.108100
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.
Ausführung:
blank.
Griffelement schwarz.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.
Zubehör:
K0106
K0384
K0390
K0392
K0667
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 21
A1: 39
A2: 9
A3: 19
B: 10,2
B1: 5,2
B2: 20,6
B3: 15,6
B6: 51,1
C: 49
C2: 6,5
D: 6,8
H: 207,6
L: 107
L1: 62
M: M8x45
RoHS: ja
Lochbild: 3
Ausführung: mit Sicherheitsverriegelung
Handkraft FH N: 190
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Spannkraft F3 N: 940
Spannkraft F4 N: 1350
Farbe Komponente: schwarzgrau RAL 7021
Öffnungswinkel Griff Position 1: 26°
Öffnungswinkel Griff Position 2: 61°
Öffnungswinkel Haltearm Position 1: 13°
Öffnungswinkel Haltearm Position 2: 93°
Öffnungswinkel Haltearm ohne Anschlag: 158°
K0663.108100
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 5,2 |
|---|---|
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Polyamid |
| A3: | 19 |
| A2: | 9 |
| Farbe Komponente: | schwarzgrau RAL 7021 |
| Ausführung 1: | mit Sicherheitsverriegelung |
| A: | 21 |
| Ausführung 2: | Fuß senkrecht |
| B2: | 20,6 |
| Oberfläche Grundkörper: | blank |
| B: | 10,2 |
| C: | 49 |
| D: | 6,8 |
| L: | 107 |
| H: | 207,6 |
| B3: | 15,6 |
| A1: | 39 |
| B6: | 51,1 |
| C2: | 6,5 |
| Grifftyp Schnellspanner: | vertikal |
| L1: | 62 |
| Haltekraft F1 N: | 2000 |
| Haltekraft F2 N: | 2800 |
| Lochbild: | 3 |
| M=Andruckspindel: | M8x45 |
| Öffnungswinkel Griff Position 1: | 26° |
| Öffnungswinkel Griff Position 2: | 61° |
| Öffnungswinkel Haltearm ohne Anschlag: | 158° |
| Öffnungswinkel Haltearm Position 1: | 13° |
| Öffnungswinkel Haltearm Position 2: | 93° |
| Spannkraft F3 N: | 940 |
| Spannkraft F4 N: | 1350 |
| RoHS: | konform |
| Handkraft FH N: | 190 |
