Schnellspanner Standard, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M12x70 - K0663.012000
Schnellspanner Standard, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M12x70 - K0663.012000
Produktnummer: 7293065
Schnellspanner Standard, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M12x70 - K0663.012000
EAN-Nr.: 4059245432066
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 51,87 €* 52,93 €* (2% gespart) |
| Bis 24 | 48,91 €* 52,93 €* (7.59% gespart) |
| Bis 49 | 47,43 €* 52,93 €* (10.39% gespart) |
| Bis 99 | 46,31 €* 52,93 €* (12.51% gespart) |
| Ab 100 | 44,46 €* 52,93 €* (16% gespart) |
Produktinformationen "Schnellspanner Standard, Fuß senkrecht, Stahl, Komp: Polyamid Komp: schwarz RAL7021, M=M12x70 - K0663.012000"
Werkstoff:
Stahl.
Griffelement Polyamid.
Ausführung:
nitrocarburiert und schwarz oxidiert.
Griffelement schwarz.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör:
K0106
K0383
K0388
K0390
K0391
K0392
K0393

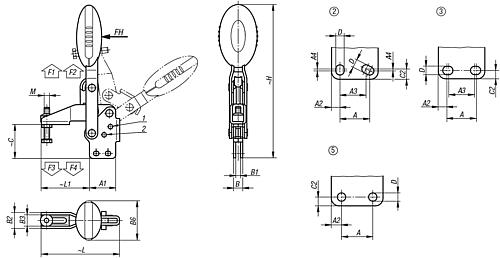

Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 32
A1: 53
A2: 10,5
B: 14,1
B1: 7,1
B2: 28
B3: 21
B6: 47
C: 69,8
C2: 9
D: 8,8
H: 265,5
L: 173,5
L1: 113,5
M: M12x70
RoHS: ja
Lochbild: 5
Ausführung: Standard
Handkraft FH N: 280
Haltekraft F1 N: 3000
Haltekraft F2 N: 5500
Spannkraft F3 N: 1400
Spannkraft F4 N: 2800
Farbe Komponente: schwarzgrau RAL 7021
Öffnungswinkel Griff Position 1: 24°
Öffnungswinkel Griff Position 2: 60°
Öffnungswinkel Haltearm Position 1: 11°
Öffnungswinkel Haltearm Position 2: 88°
Öffnungswinkel Haltearm ohne Anschlag: 164°
K0663.012000
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahl.
Griffelement Polyamid.
Ausführung:
nitrocarburiert und schwarz oxidiert.
Griffelement schwarz.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör:
K0106
K0383
K0388
K0390
K0391
K0392
K0393
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 32
A1: 53
A2: 10,5
B: 14,1
B1: 7,1
B2: 28
B3: 21
B6: 47
C: 69,8
C2: 9
D: 8,8
H: 265,5
L: 173,5
L1: 113,5
M: M12x70
RoHS: ja
Lochbild: 5
Ausführung: Standard
Handkraft FH N: 280
Haltekraft F1 N: 3000
Haltekraft F2 N: 5500
Spannkraft F3 N: 1400
Spannkraft F4 N: 2800
Farbe Komponente: schwarzgrau RAL 7021
Öffnungswinkel Griff Position 1: 24°
Öffnungswinkel Griff Position 2: 60°
Öffnungswinkel Haltearm Position 1: 11°
Öffnungswinkel Haltearm Position 2: 88°
Öffnungswinkel Haltearm ohne Anschlag: 164°
K0663.012000
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 7,1 |
|---|---|
| Material Grundkörper: | Stahl |
| Material Komponente: | Polyamid |
| A2: | 10,5 |
| Farbe Komponente: | schwarzgrau RAL 7021 |
| Ausführung 1: | Standard |
| A: | 32 |
| Ausführung 2: | Fuß senkrecht |
| B2: | 28 |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| B: | 14,1 |
| C: | 69,8 |
| D: | 8,8 |
| L: | 173,5 |
| H: | 265,5 |
| B3: | 21 |
| A1: | 53 |
| B6: | 47 |
| C2: | 9 |
| Grifftyp Schnellspanner: | vertikal |
| L1: | 113,5 |
| Haltekraft F1 N: | 3000 |
| Haltekraft F2 N: | 5500 |
| Lochbild: | 5 |
| M=Andruckspindel: | M12x70 |
| Öffnungswinkel Griff Position 1: | 24° |
| Öffnungswinkel Griff Position 2: | 60° |
| Öffnungswinkel Haltearm ohne Anschlag: | 164° |
| Öffnungswinkel Haltearm Position 1: | 11° |
| Öffnungswinkel Haltearm Position 2: | 88° |
| Spannkraft F3 N: | 1400 |
| Spannkraft F4 N: | 2800 |
| RoHS: | konform |
| Handkraft FH N: | 280 |
Anmelden
Zubehör
Schutzkappe Gummi - K0106 Abonnement
8 Varianten verfügbar
Werkstoff: ölbeständiger Gummi. Ausführung: Gummi schwarz. D: 11 für Schrauben: M4 Gewicht ca. g: 1 D1: 7 D2: 5,5 H: 8,5 H1: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 1,75 €*

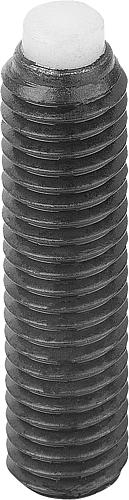

Druckschrauben - K0389 Abonnement
104 Varianten verfügbar
Werkstoff: Schraube Festigkeitsklasse 10.9. Bolzen POM. Ausführung: Schraube brüniert. Hinweis: Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. Gewicht ca. g: 2,3 D1: 2 SW: 2 L: 41 D: M4 Ausführung : Bolzen POM D1 Bolzen Delrin: 2 Sortierung: 1 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 2,11 €*

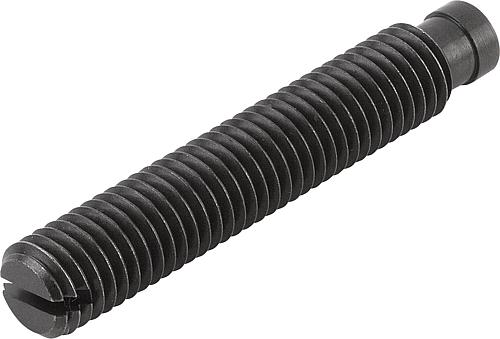

Gewindestifte, Druckzapfen ähnlich DIN 6332 - K0390 Abonnement
64 Varianten verfügbar
Werkstoff: Edelstahl. Ausführung: Stahl: Druckzapfen einsatzgehärtet, schwarz. Edelstahl: blank. Hinweis: Der Druckzapfen der Gewindestifte DIN 6332 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück K0392 zum Spannen verwendet werden kann. D1: M16 L1: 125 D2: 12 D3: 11 Material: Edelstahl L2: 12 L5: 5,3 L3: 5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 2,39 €*

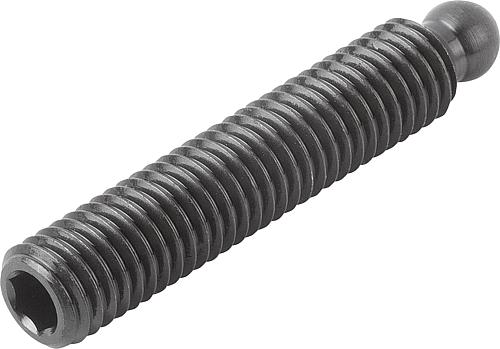

Gewindestifte mit Kugeldruckzapfen - K0391 Abonnement
18 Varianten verfügbar
Werkstoff: Festigkeitsklasse 5.8. Ausführung: brüniert. Hinweis: Die Gewindestifte werden in Verbindung mit einem Druckstück K0393 zum Spannen verwendet. L4: 9,8 L2: 7,2 D1: M12 L1: 65 SW: 6 L5: 6,9 L3: 6,3 D3: 6,5 D2: 8 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 2,25 €*

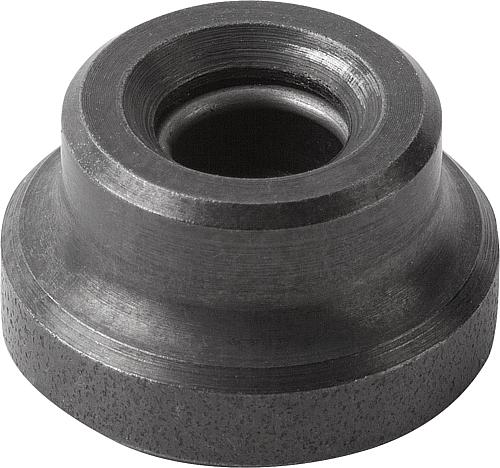

Druckstück DIN 6311 erweitert - K0392 Abonnement
15 Varianten verfügbar
Werkstoff: Stahl: einsatzgehärtet. Sprengring Federstahl. Edelstahl: blank. Sprengring Edelstahl. Ausführung: Stahl brüniert. Edelstahl blank. Hinweis: Zur Montage Druckzapfen so weit wie möglich in die Richtung der Sprengringöffnung neigen. Sprengring wird montiert geliefert. H1: 13 D1: 25 D2: 8,1 Gewicht ca. g: 33 für Gewindestifte mit Druckzapfen DIN 6332: M12 T1: 7 H2: 7 D4: 18 Ausführung: Stahl Sortierung: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 1,73 €*

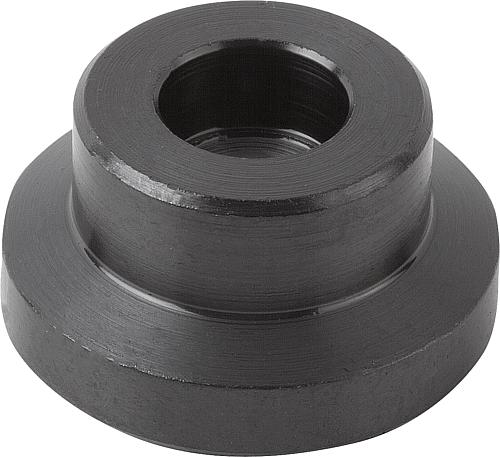

Druckstücke - K0393 Abonnement
