Schnellspanner Standard, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: schwarz RAL7021, M=M06x35 - K0662.106000
Schnellspanner Standard, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: schwarz RAL7021, M=M06x35 - K0662.106000
Produktnummer: 7293043
Schnellspanner Standard, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: schwarz RAL7021, M=M06x35 - K0662.106000
EAN-Nr.: 4059245431847
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 42,87 €* 43,74 €* (1.99% gespart) |
| Bis 24 | 40,42 €* 43,74 €* (7.59% gespart) |
| Bis 49 | 39,19 €* 43,74 €* (10.4% gespart) |
| Bis 99 | 38,28 €* 43,74 €* (12.48% gespart) |
| Ab 100 | 36,75 €* 43,74 €* (15.98% gespart) |
Produktinformationen "Schnellspanner Standard, Fuß waagrecht, Edelstahl, Komp: Polyamid Komp: schwarz RAL7021, M=M06x35 - K0662.106000"
Werkstoff:
Edelstahl.
Griffelement Polyamid.
Ausführung:
blank.
Griffelement schwarz.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör:
K0106
K0384
K0390
K0392
K0667

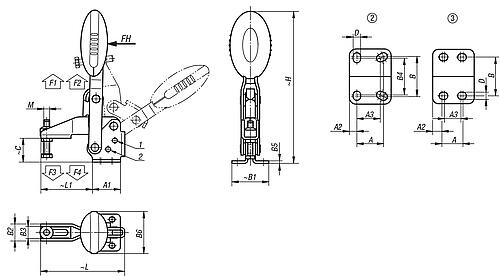

Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 14
A1: 29
A2: 7
A3: 12
B: 27
B1: 38
B2: 17,5
B3: 12,5
B5: 2,5
B6: 43,5
C: 24,9
D: 5,5
H: 156,3
L: 86,5
L1: 53
M: M6x35
RoHS: ja
Lochbild: 3
Ausführung: Standard
Ausprägung: Fuß waagrecht
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1650
Spannkraft F3 N: 920
Spannkraft F4 N: 1050
Farbe Komponente: schwarzgrau RAL 7021
Öffnungswinkel Griff Position 1: 46°
Öffnungswinkel Griff Position 2: 56°
Öffnungswinkel Griff ohne Anschlag: 83°
Öffnungswinkel Haltearm Position 1: 56°
Öffnungswinkel Haltearm Position 2: 83°
Öffnungswinkel Haltearm ohne Anschlag: 152°
K0662.106000
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahl.
Griffelement Polyamid.
Ausführung:
blank.
Griffelement schwarz.
Hinweis:
Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör:
K0106
K0384
K0390
K0392
K0667
Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
A: 14
A1: 29
A2: 7
A3: 12
B: 27
B1: 38
B2: 17,5
B3: 12,5
B5: 2,5
B6: 43,5
C: 24,9
D: 5,5
H: 156,3
L: 86,5
L1: 53
M: M6x35
RoHS: ja
Lochbild: 3
Ausführung: Standard
Ausprägung: Fuß waagrecht
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1650
Spannkraft F3 N: 920
Spannkraft F4 N: 1050
Farbe Komponente: schwarzgrau RAL 7021
Öffnungswinkel Griff Position 1: 46°
Öffnungswinkel Griff Position 2: 56°
Öffnungswinkel Griff ohne Anschlag: 83°
Öffnungswinkel Haltearm Position 1: 56°
Öffnungswinkel Haltearm Position 2: 83°
Öffnungswinkel Haltearm ohne Anschlag: 152°
K0662.106000
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 38 |
|---|---|
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Polyamid |
| A3: | 12 |
| A2: | 7 |
| Farbe Komponente: | schwarzgrau RAL 7021 |
| Ausführung 1: | Standard |
| A: | 14 |
| Ausführung 2: | Fuß waagrecht |
| B2: | 17,5 |
| Oberfläche Grundkörper: | blank |
| B: | 27 |
| C: | 24,9 |
| B5: | 2,5 |
| D: | 5,5 |
| L: | 86,5 |
| H: | 156,3 |
| B3: | 12,5 |
| A1: | 29 |
| B6: | 43,5 |
| Grifftyp Schnellspanner: | vertikal |
| L1: | 53 |
| Haltekraft F1 N: | 1350 |
| Haltekraft F2 N: | 1650 |
| Lochbild: | 3 |
| M=Andruckspindel: | M6x35 |
| Öffnungswinkel Griff ohne Anschlag: | 83° |
| Öffnungswinkel Griff Position 1: | 46° |
| Öffnungswinkel Griff Position 2: | 56° |
| Öffnungswinkel Haltearm ohne Anschlag: | 152° |
| Öffnungswinkel Haltearm Position 1: | 56° |
| Öffnungswinkel Haltearm Position 2: | 83° |
| Spannkraft F3 N: | 920 |
| Spannkraft F4 N: | 1050 |
| RoHS: | konform |
| Handkraft FH N: | 160 |
Anmelden
Zubehör
Schutzkappe Gummi - K0106 Abonnement
8 Varianten verfügbar
Werkstoff: ölbeständiger Gummi. Ausführung: Gummi schwarz. D: 11 für Schrauben: M4 Gewicht ca. g: 1 D1: 7 D2: 5,5 H: 8,5 H1: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 1,24 €*
Kugeldruckschrauben ohne Kopf, Edelstahl mit abgefl.er Kugel - K0384 Abonnement
41 Varianten verfügbar
Werkstoff: Schraube und Kugel Edelstahl. Ausführung: Edelstahl blank. Hinweis: Mit der abgeflachten Kugel können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. Sortierebene_2 : 23 Sortierebene_1: 2 Material: Edelstahl D3: 5,6 L2: 20,3 D1: M10 Kugel-Ø: 7 Gewicht ca. g: 8,7 SW: 5 Sortierung: 250 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 7,55 €*

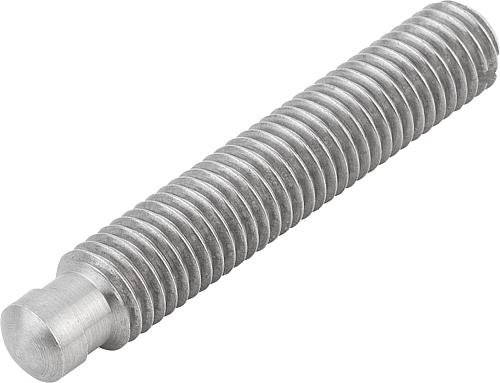

Gewindestifte, Druckzapfen ähnlich DIN 6332 - K0390 Abonnement
64 Varianten verfügbar
Werkstoff: Edelstahl. Ausführung: Stahl: Druckzapfen einsatzgehärtet, schwarz. Edelstahl: blank. Hinweis: Der Druckzapfen der Gewindestifte DIN 6332 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück K0392 zum Spannen verwendet werden kann. D1: M16 L1: 125 D2: 12 D3: 11 Material: Edelstahl L2: 12 L5: 5,3 L3: 5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 1,16 €*

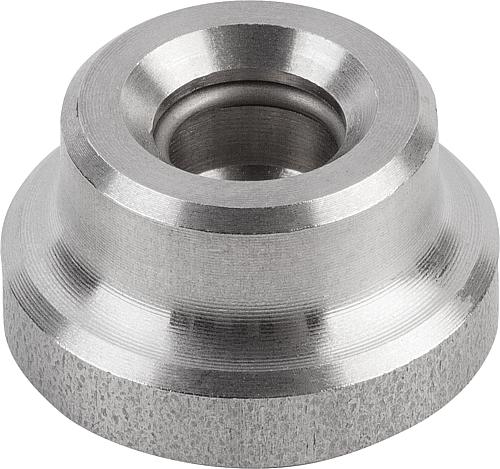

Druckstück DIN 6311 erweitert - K0392 Abonnement
15 Varianten verfügbar
Werkstoff: Stahl: einsatzgehärtet. Sprengring Federstahl. Edelstahl: blank. Sprengring Edelstahl. Ausführung: Stahl brüniert. Edelstahl blank. Hinweis: Zur Montage Druckzapfen so weit wie möglich in die Richtung der Sprengringöffnung neigen. Sprengring wird montiert geliefert. H1: 13 D1: 25 D2: 8,1 Gewicht ca. g: 33 für Gewindestifte mit Druckzapfen DIN 6332: M12 T1: 7 H2: 7 D4: 18 Ausführung: Stahl Sortierung: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 2,11 €*

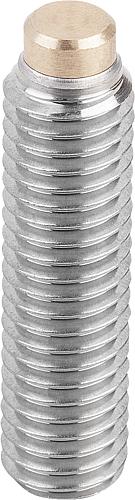

Druckschrauben Edelstahl - K0667 Abonnement
68 Varianten verfügbar
Werkstoff: Schraube Edelstahl. Bolzen Messing. Ausführung: Schraube blank. Hinweis: Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. D: M5 D1: 3 SW: 2,5 L: 20,5 Gewicht ca. kg : 0,003 Ausführung : Bolzen Messing Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com Ab 3,59 €*

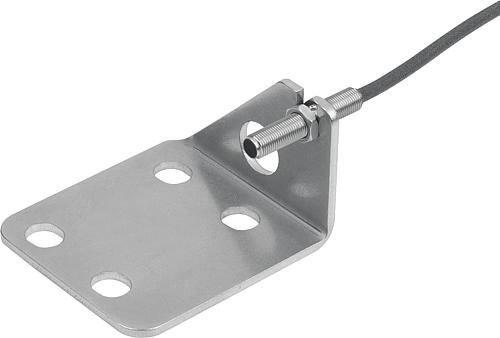

Zustandssensor mit Halter Fuß waagrecht, Schließer, Form V für Schnellspanner vertikal, Edelstahl blank - K1736 Abonnement
