Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.3 M06X35, Form V für Schnellspanner vertikal, Edelstahl blank - K1736.06121
Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.3 M06X35, Form V für Schnellspanner vertikal, Edelstahl blank - K1736.06121
Produktnummer:
7700943
Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.3 M06X35, Form V für Schnellspanner vertikal, Edelstahl blank - K1736.06121
EAN-Nr.:
4059245590094
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
110,65 €*
112,91 €*
(2% gespart)
|
| Bis 24 |
104,33 €*
112,91 €*
(7.6% gespart)
|
| Bis 49 |
101,16 €*
112,91 €*
(10.41% gespart)
|
| Bis 99 |
98,79 €*
112,91 €*
(12.51% gespart)
|
| Ab 100 |
94,84 €*
112,91 €*
(16% gespart)
|
Produktinformationen "Zustandssensor mit Halter Fuß waagrecht, Schließer Gr.3 M06X35, Form V für Schnellspanner vertikal, Edelstahl blank - K1736.06121"

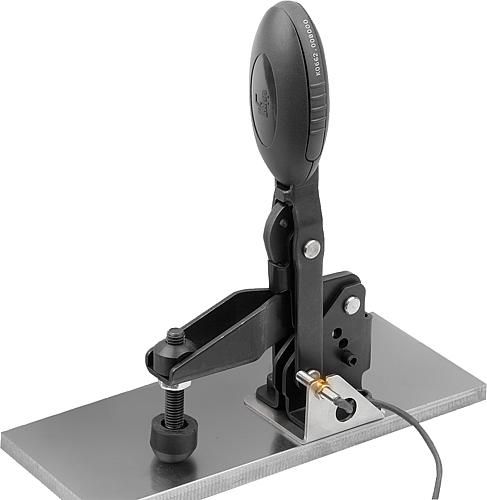

Zustandssensoren mit Halter dienen zur Abfrage des Betätigungszustandes von Schnellspannern.
Der Sensor erkennt, ob der Schnellspanner offen oder geschlossen ist und ermöglicht die elektronische Verarbeitung dieser Zustandsinformation.
Der Sensor wird über den Halter am Schnellspanner befestigt.
Werkstoff:
Edelstahl.
Ausführung:
blank.
Hinweis:
Zustandssensor und Halter werden unmontiert geliefert.
Montage:
Der Zustandssensor wird über die Muttern am Halter befestigt und auf das Maß L1 eingestellt.
Der Halter wird mit den Schrauben des Schnellspanners über die Durchgangslöcher zwischen Fuß und Montagefläche befestigt.
Die Feineinstellung des Schaltpunktes erfolgt bei der Montage des Schnellspanners.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.
Zubehör:
K0662
K1276
K1737
Technische Daten:
Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 10 - 30 V DC
Betriebsstrom: 100 mA
Schaltabstand: 0,8 mm
Schaltfrequenz: 5000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 0,3 m Kabel, PUR, mit Steckverbinder
Temperaturbereich: -25° C - +70°C
Zulassung: CE, c-UL-us, EAC
Sicherheit:
Zustandssensoren sind nicht zur Absicherung von Personen geeignet.
Zeichnungshinweis:
1) LED-Anzeige
BN = Braun
BK = Schwarz
BU = Blau
Ausführung: Fuß waagrecht, Schließer
Form: V
Form-Typ: für Schnellspanner vertikal
Größe: 3
A1: 40
A2: 18
A3: 12
B: 27
B1: 45,5
B2: 5,5
B5: 2
D: 5,5
H1: 25
L1: 14,5
L2: 39
M=Spindel Schnellspanner: M6x35
P=Kabellänge: 300
RoHS: ja
K1736.06121
