Schnellspanner vertikal Edelstahl, Komp: blau, M=M08x45 - K0663.108001
Schnellspanner vertikal Edelstahl, Komp: blau, M=M08x45 - K0663.108001
Produktnummer: 6718005
Schnellspanner vertikal Edelstahl, Komp: blau, M=M08x45 - K0663.108001
EAN-Nr.: 4059245199877
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 59,92 €* 61,14 €* (2% gespart) |
| Bis 24 | 56,50 €* 61,14 €* (7.59% gespart) |
| Bis 49 | 54,78 €* 61,14 €* (10.4% gespart) |
| Bis 99 | 53,50 €* 61,14 €* (12.5% gespart) |
| Ab 100 | 51,36 €* 61,14 €* (16% gespart) |
Produktinformationen "Schnellspanner vertikal Edelstahl, Komp: blau, M=M08x45 - K0663.108001"
Werkstoff: Edelstahl.
Griffelement Polyamid.
Ausführung: blank.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0384
K0390
K0392
K0667
Öffnungswinkel Haltearm ~ Position 2: 93°
Öffnungswinkel Griff ~ Position 2: 61°
Öffnungswinkel Haltearm ~ Position 1: 13°
Öffnungswinkel Griff ~ Position 1: 26°
Öffnungswinkel Haltearm ~ ohne Anschlag: 158°
Spannkraft F3 N: 940
Haltekraft F2 N: 2.800
Haltekraft F1 N: 2.000
Handkraft N: 190
Spannkraft F4 N: 1.350
Öffnungswinkel Griff Position 2: 61°
Öffnungswinkel Haltearm Position 1: 13°
Öffnungswinkel Griff Position 1: 26°
Öffnungswinkel Haltearm ohne Anschlag: 157°
Öffnungswinkel Haltearm Position 2: 93°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffelement Polyamid.
Ausführung: blank.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0384
K0390
K0392
K0667
Öffnungswinkel Haltearm ~ Position 2: 93°
Öffnungswinkel Griff ~ Position 2: 61°
Öffnungswinkel Haltearm ~ Position 1: 13°
Öffnungswinkel Griff ~ Position 1: 26°
Öffnungswinkel Haltearm ~ ohne Anschlag: 158°
Spannkraft F3 N: 940
Haltekraft F2 N: 2.800
Haltekraft F1 N: 2.000
Handkraft N: 190
Spannkraft F4 N: 1.350
Öffnungswinkel Griff Position 2: 61°
Öffnungswinkel Haltearm Position 1: 13°
Öffnungswinkel Griff Position 1: 26°
Öffnungswinkel Haltearm ohne Anschlag: 157°
Öffnungswinkel Haltearm Position 2: 93°
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

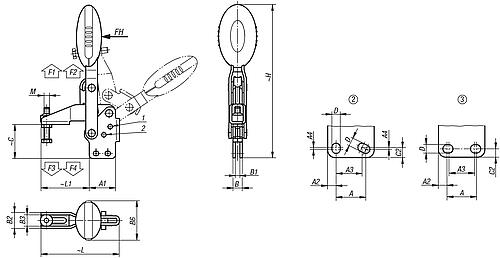

Eigenschaften
| B1: | 5,2 |
|---|---|
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Polyamid |
| A3: | 19 |
| A2: | 9 |
| Farbe Komponente: | ultramarinblau RAL 5002 |
| Ausführung 1: | Standard |
| A: | 21 |
| Ausführung 2: | Fuß senkrecht |
| B2: | 20,6 |
| Oberfläche Grundkörper: | blank |
| B: | 10,2 |
| C: | 49 |
| D: | 6,8 |
| L: | 107 |
| H: | 200,4 |
| B3: | 15,6 |
| A1: | 39 |
| B6: | 41,5 |
| C2: | 6,5 |
| Grifftyp Schnellspanner: | vertikal |
| L1: | 62 |
| Haltekraft F1 N: | 2000 |
| Haltekraft F2 N: | 2800 |
| Lochbild: | 3 |
| M=Andruckspindel: | M8x45 |
| Öffnungswinkel Griff Position 1: | 26° |
| Öffnungswinkel Griff Position 2: | 61° |
| Öffnungswinkel Haltearm ohne Anschlag: | 158° |
| Öffnungswinkel Haltearm Position 1: | 13° |
| Öffnungswinkel Haltearm Position 2: | 93° |
| Spannkraft F3 N: | 940 |
| Spannkraft F4 N: | 1350 |
| RoHS: | konform |
| Handkraft FH N: | 190 |
