Hakenspanner
Zum schnellen Verschließen und Festziehen von Deckeln und Klappen greift der Hakenspanner mit einem Haken über einen Bügel oder eine Öse – und hält mit Kräften bis 7000 N. HUG Technik führt 3 Hakenspanner von KIPP.
Zu Ihrem Experten für Hakenspanner
Andreas Selwitschka
3 Artikel gefunden
Inhalt im Überblick
Der Haken greift über den Bügel
Kurz: Der Hakenspanner zieht mit einem Haken an einem Bügel, Haken oder einer Öse, die am Deckel oder an der Klappe sitzt. Beim Schließen des Hebels zieht der Haken das Gegenstück heran und presst es fest.
Der Hakenspanner ist die Bauform für Deckel und Klappen: Statt das Werkstück niederzudrücken, greift sein Spannarm mit einem Haken über ein Gegenstück – einen Metallbügel, Haken oder eine Öse, die etwa am Behälterdeckel befestigt ist. Beim Schließen des Bedienhebels zieht der Haken das Gegenstück heran und presst Deckel und Rahmen zusammen. Über die Totpunktüberschreitung verriegelt er formschlüssig. Das macht ihn ideal zum schnellen, werkzeuglosen Verschließen. Für vibrationsfeste, dauerhaft montierte Klappenverschlüsse sind die Spannverschlüsse gedacht.
Haltekraft und Gegenhalter
Kurz: Hakenspanner erreichen Haltekräfte von rund 4000 bis 7000 N. Ausführungen mit Gegenhalter nehmen die Gegenkraft auf und sorgen für eine definierte, verwindungsfreie Spannung.

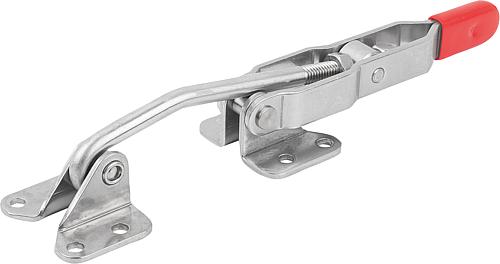

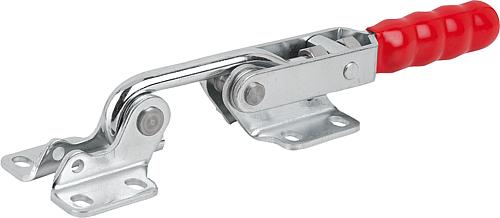

Die Haltekraft F2 der KIPP-Hakenspanner liegt im Bereich von rund 4000 bis 7000 N – genug, um auch größere Deckel und Klappen sicher zu verschließen. Ausführungen mit integriertem Gegenhalter nehmen die beim Spannen entstehende Gegenkraft direkt auf; das entlastet die Anschraubpunkte und sorgt für eine definierte, verwindungsfreie Spannung. Robuste Modelle aus verzinktem Stahl mit ölbeständigem Kunststoffgriff sind auf den rauen Dauereinsatz ausgelegt. Für axiales Zusammenziehen zweier Teile ist dagegen der Zugspanner die passende Bauform; alle Spanner ordnet der Schnellspanner-Überblick ein.
FAQ zu Hakenspannern
- Wofür eignet sich ein Hakenspanner? Für das schnelle Verschließen und Festziehen von Deckeln und Klappen. Sein Spannarm greift mit einem Haken über einen Bügel, Haken oder eine Öse am Deckel und zieht diesen beim Schließen des Hebels heran. Über die Totpunktüberschreitung verriegelt er formschlüssig – ideal überall dort, wo ein Deckel werkzeuglos und wiederholt geschlossen wird.
- Wie hoch ist die Haltekraft? Die KIPP-Hakenspanner erreichen Haltekräfte von rund 4000 bis 7000 N, angegeben als F2. Das genügt, um auch größere Deckel und Klappen sicher zu verschließen. Für die Auswahl muss die Haltekraft die im Betrieb auftretende Belastung – etwa Innendruck oder Vibration – sicher übersteigen.
- Was bringt ein Gegenhalter? Der Gegenhalter nimmt die beim Spannen entstehende Gegenkraft direkt auf, statt sie in die Anschraubpunkte zu leiten. Das entlastet die Befestigung und sorgt für eine definierte, verwindungsfreie Spannung. Bei hohen Kräften ist die Ausführung mit Gegenhalter deshalb die stabilere und langlebigere Wahl.
Hakenspanner bei HUG – 3 KIPP-Spanner ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Hakenspannern von KIPP: schnelles Verschließen von Deckeln und Klappen mit Haltekräften bis 7000 N, auch mit Gegenhalter, aus verzinktem Stahl. Passend dazu ergänzen diese Bereiche die Spanntechnik:- Zugspanner – für axiales Zusammenziehen mit wenig Platz
- Spannverschlüsse – vibrationsfeste, dauerhaft montierte Klappenverschlüsse
- Schnell- und Kraftspanner im Überblick – alle Bauformen
- KIPP-Markenwelt – das komplette KIPP-Spanntechnik-Programm
