Schnellspanner horizontal
Wo über der Vorrichtung wenig Platz ist, spannt der horizontale Schnellspanner flach: Bedienhebel waagerecht, kompakte Bauhöhe, werkzeuglose Fixierung – auf Wunsch mit Sicherheitsverriegelung und Kraftsensor. HUG Technik führt 38 horizontale Schnellspanner von KIPP.
Zu Ihrem Experten für Schnellspanner horizontal
Andreas Selwitschka
38 Artikel gefunden
Inhalt im Überblick

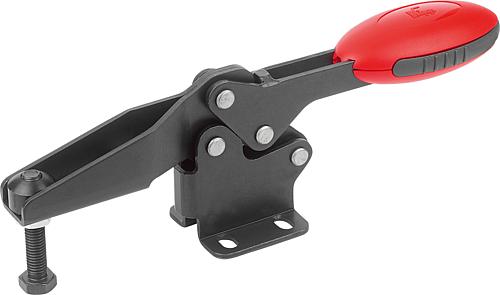

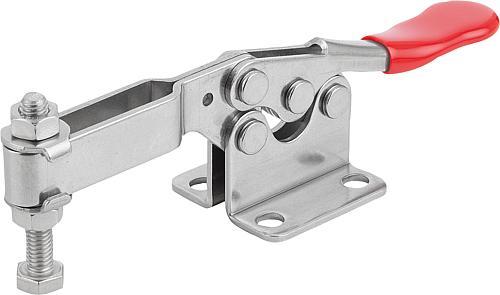

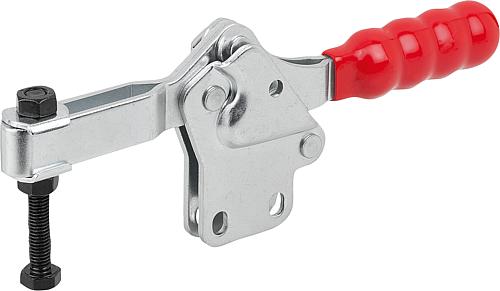

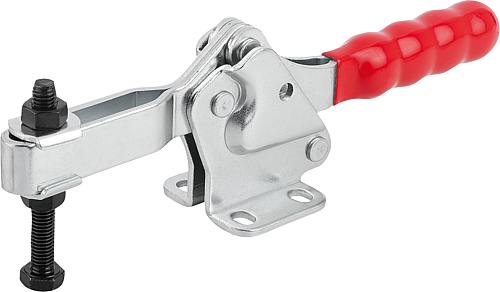

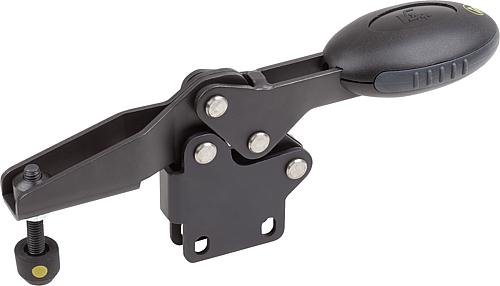

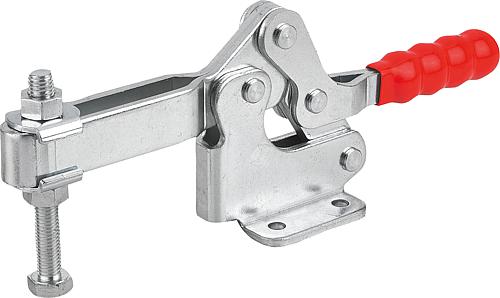

Der waagerechte Bedienhebel
Kurz: Beim horizontalen Schnellspanner steht der Bedienhebel in Offenstellung waagerecht. Das ergibt eine niedrige Bauhöhe – ideal, wo über der Vorrichtung wenig Platz ist oder eine Abdeckung darüber schließt.
Der horizontale Schnellspanner ist die flach bauende Variante: Der Bedienhebel liegt waagerecht, sodass der Spanner kaum aufträgt. Beim Schließen schwenkt der Hebel in die Horizontale und drückt den Spannarm auf das Werkstück, verriegelt über die Totpunktüberschreitung formschlüssig und hält selbsthemmend. Diese Bauform ist die Wahl, wo über der Aufspannung wenig Raum bleibt – unter niedrigen Abdeckungen, in flachen Vorrichtungen oder wo der Hebel eines vertikalen Spanners anstoßen würde. Für die Spannung von oben mit hohen Kräften ist der vertikale Schnellspanner gedacht.

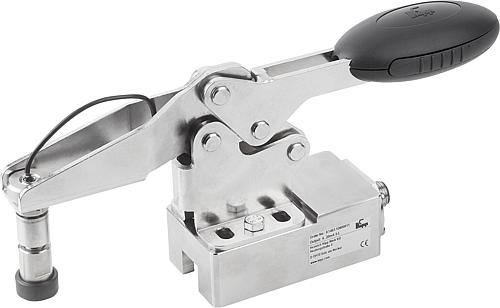

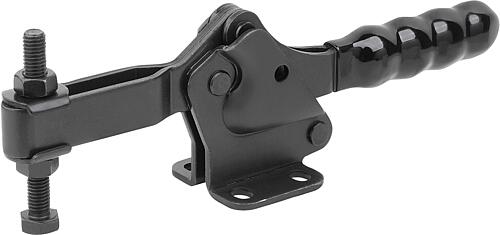

Sicherheitsverriegelung und Kraftsensor
Kurz: Ausführungen mit Sicherheitsverriegelung verhindern das versehentliche Öffnen, Modelle mit integriertem Kraftsensor überwachen die tatsächliche Spannkraft und melden sie an die Steuerung.

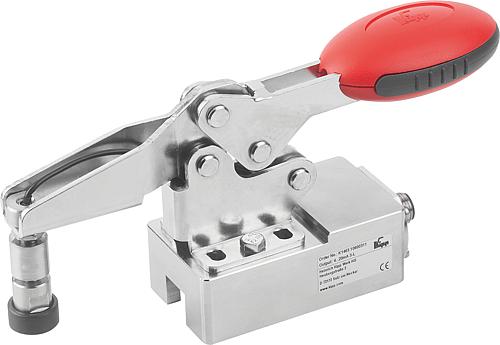

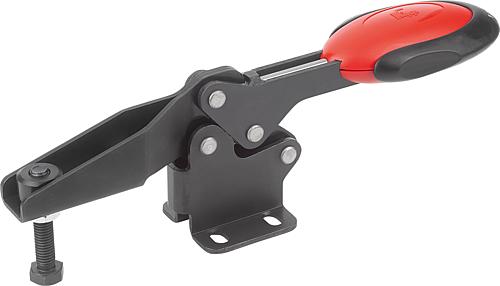

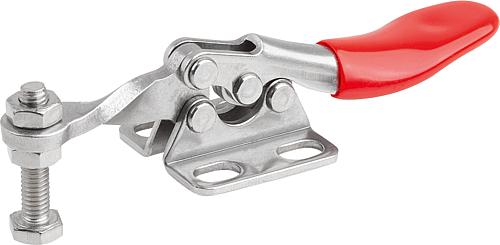

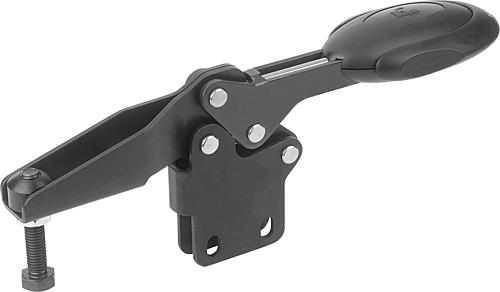

Für anspruchsvolle Anwendungen gibt es zwei Erweiterungen. Die Sicherheitsverriegelung sperrt den Hebel im gespannten Zustand, sodass er sich nicht versehentlich oder durch Stoß öffnet – wichtig an Vorrichtungen, deren Öffnen eine Gefahr wäre. Der integrierte Kraftsensor misst die tatsächlich aufgebrachte Spannkraft und meldet sie an die Maschinensteuerung; so lässt sich überwachen, ob wirklich mit der geforderten Kraft gespannt wurde, bevor die Bearbeitung startet. Die Haltekräfte reichen je nach Modell von rund 250 N bei den Mini-Ausführungen bis 5500 N. Passende Andruckspindeln und Sensorhalter führt der Bereich Zubehör für Schnellspanner.
Horizontal oder vertikal?
Kurz: Der horizontale Spanner baut flach und passt unter niedrige Abdeckungen, der vertikale braucht Platz nach oben und deckt die höchsten Kräfte ab. Der verfügbare Bauraum entscheidet.
Beide arbeiten nach dem Kniehebelprinzip, unterscheiden sich aber in der Hebelstellung und damit im Platzbedarf. Der horizontale Schnellspanner liegt mit dem Hebel flach und ist die Wahl, wo über der Vorrichtung wenig Raum ist. Der vertikale Spanner steht mit dem Hebel senkrecht, braucht Freiraum nach oben und erreicht die höchsten Haltekräfte. Wer die Bauformen und ihre Kräfte vergleichen will, findet die Einordnung im Schnellspanner-Überblick.
FAQ zu horizontalen Schnellspannern
- Wann ist ein horizontaler Schnellspanner die richtige Wahl? Wenn über der Vorrichtung wenig Platz ist. Der waagerecht liegende Bedienhebel ergibt eine niedrige Bauhöhe, sodass der Spanner unter niedrige Abdeckungen und in flache Vorrichtungen passt, wo der Hebel eines vertikalen Spanners anstoßen würde. Für die Spannung von oben mit hohen Kräften ist dagegen die vertikale Bauform besser.
- Was bringt die Sicherheitsverriegelung? Sie sperrt den Bedienhebel im gespannten Zustand, sodass er sich nicht versehentlich oder durch einen Stoß öffnet. An Vorrichtungen, deren unbeabsichtigtes Öffnen eine Gefahr oder einen Schaden bedeuten würde, ist das ein wichtiges Sicherheitsmerkmal. Zum Lösen muss die Verriegelung bewusst entriegelt werden.
- Wozu ein Kraftsensor am Schnellspanner? Der integrierte Kraftsensor misst die tatsächlich aufgebrachte Spannkraft und meldet sie an die Maschinensteuerung. So lässt sich vor dem Start der Bearbeitung überwachen, ob mit der geforderten Kraft gespannt wurde. Das erhöht die Prozesssicherheit in automatisierten und qualitätskritischen Vorrichtungen.
Horizontale Schnellspanner bei HUG – 38 KIPP-Spanner ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den horizontalen Schnellspannern von KIPP: flach bauend mit waagerechtem Bedienhebel, Haltekräfte bis 5500 N, auf Wunsch mit Sicherheitsverriegelung und Kraftsensor. Passend dazu ergänzen diese Bereiche die Spanntechnik:- Schnellspanner vertikal – für die Spannung von oben mit hohen Kräften
- Zubehör für Schnellspanner – Andruckspindeln, Druckstücke, Sensorhalter
- Schnell- und Kraftspanner im Überblick – alle Bauformen
- KIPP-Markenwelt – das komplette KIPP-Spanntechnik-Programm
