Schnellspanner horizontal Stahl, Komp: Polyamid, Komp: blau, M=M08x45 - K0660.008001
Schnellspanner horizontal Stahl, Komp: Polyamid, Komp: blau, M=M08x45 - K0660.008001
Produktnummer:
6717953
Schnellspanner horizontal Stahl, Komp: Polyamid, Komp: blau, M=M08x45 - K0660.008001
EAN-Nr.:
4059245199358
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
32,16 €*
32,82 €*
(2.01% gespart)
|
| Bis 24 |
30,33 €*
32,82 €*
(7.59% gespart)
|
| Bis 49 |
29,41 €*
32,82 €*
(10.39% gespart)
|
| Bis 99 |
28,72 €*
32,82 €*
(12.49% gespart)
|
| Ab 100 |
27,57 €*
32,82 €*
(16% gespart)
|
Produktinformationen "Schnellspanner horizontal Stahl, Komp: Polyamid, Komp: blau, M=M08x45 - K0660.008001"
Werkstoff: Stahl.
Griffelement Polyamid.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393

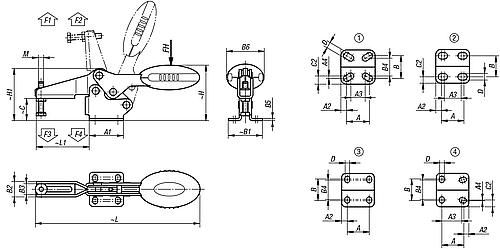

M: M8x45
A: 26
A1: 44
A2: 9
B: 31
B2: 21
B3: 15,7
B4: 24
B5: 2,5
B6: 41,5
D: 6,2
Handkraft N: 200
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffelement Polyamid.
Ausführung: nitrocarburiert und schwarz oxidiert.
Hinweis: Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.
Zubehör: K0106
K0098
K0383
K0388
K0390
K0391
K0392
K0393
M: M8x45
A: 26
A1: 44
A2: 9
B: 31
B2: 21
B3: 15,7
B4: 24
B5: 2,5
B6: 41,5
D: 6,2
Handkraft N: 200
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 45 |
|---|---|
| Material Grundkörper: | Stahl |
| Material Komponente: | Polyamid |
| A2: | 9 |
| Farbe Komponente: | ultramarinblau RAL 5002 |
| Ausführung 1: | Standard |
| A: | 26 |
| Ausführung 2: | Fuß waagrecht |
| B2: | 21 |
| Oberfläche Grundkörper: | nitrocarburiert und oxidiert |
| A1: | 44 |
| C: | 32,2 |
| B: | 31 |
| B4: | 24 |
| B5: | 2,5 |
| D: | 6,2 |
| L: | 223,1 |
| H: | 73,9 |
| B3: | 16 |
| B6: | 41,5 |
| H1: | 70,1 |
| Grifftyp Schnellspanner: | horizontal |
| L1: | 74,9 |
| Haltekraft F1 N: | 2000 |
| Haltekraft F2 N: | 2800 |
| Lochbild: | 3 |
| M=Andruckspindel: | M8x45 |
| Öffnungswinkel Griff: | 67° |
| Öffnungswinkel Haltearm: | 86° |
| Spannkraft F3 N: | 830 |
| Spannkraft F4 N: | 1400 |
| RoHS: | konform |
| Handkraft FH N: | 200 |
Anmelden
Zubehör

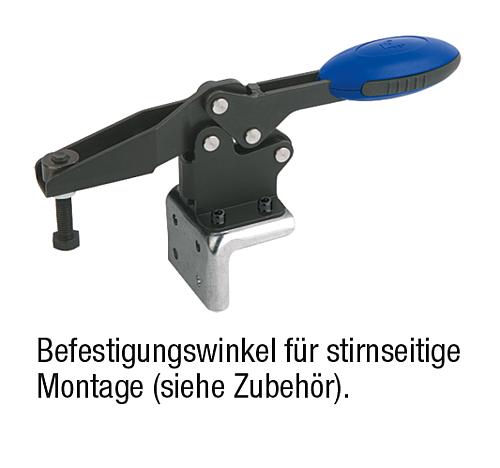

Befestigungswinkel, Stahl - K0098
