Spannlager-Gehäuseeinheiten A-Serie
Die A-Serie fasst die leichten Spanneinheiten eines japanischen Herstellersystems zusammen: Einsätze mit schmalem Innenring, teils in einem gepressten Stahlblechgehäuse statt im Gussgehäuse. HUG führt drei dieser Einheiten für Wellen von 20 bis 50 Millimetern.
Zu Ihrem Experten für Spannlager-Gehäuseeinheiten A ..
Erwin Küfner
Technische Infos
3 Artikel gefunden
Produktanzeige:

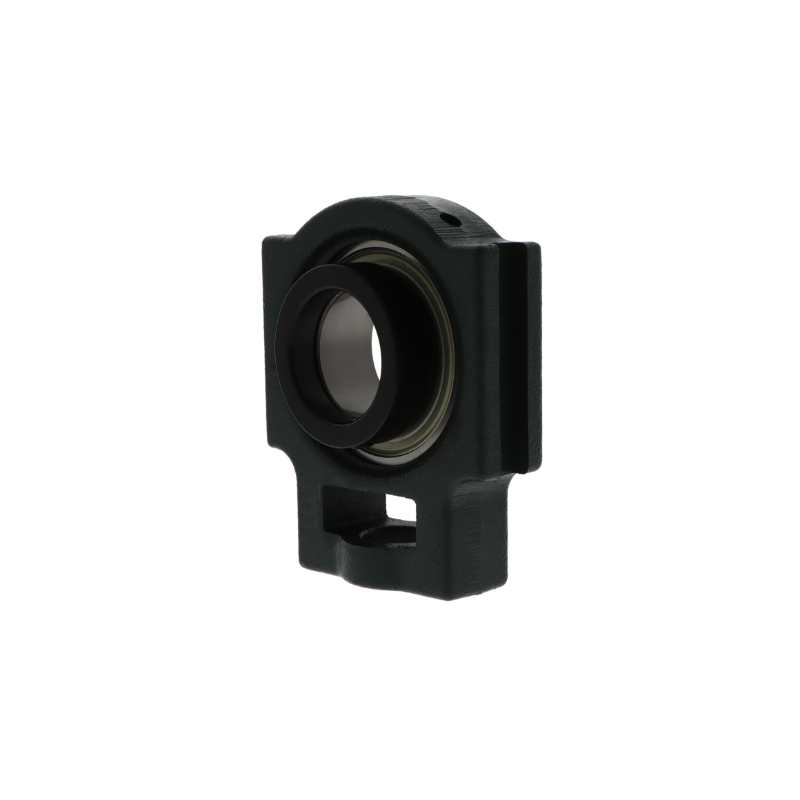

Spann-Gehäuseeinheit AELT210 D1 von NTN 50 mm
Ab
70,48 €*
Abonnement
Daten: Innen (DI): 50 mm (Welle) Außen (DA): 117 mm Breite (B): 43,7 mm Art: Gehäuse/Einheiten Serie AELT210 mit Nachsetzzeichen AELT = Spannlager-Gehäuseeinheit D1 = Nut und Schmiernippel im Außenring Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuseeinheiten, wie das AELT210-D1 von NTN bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche und dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com

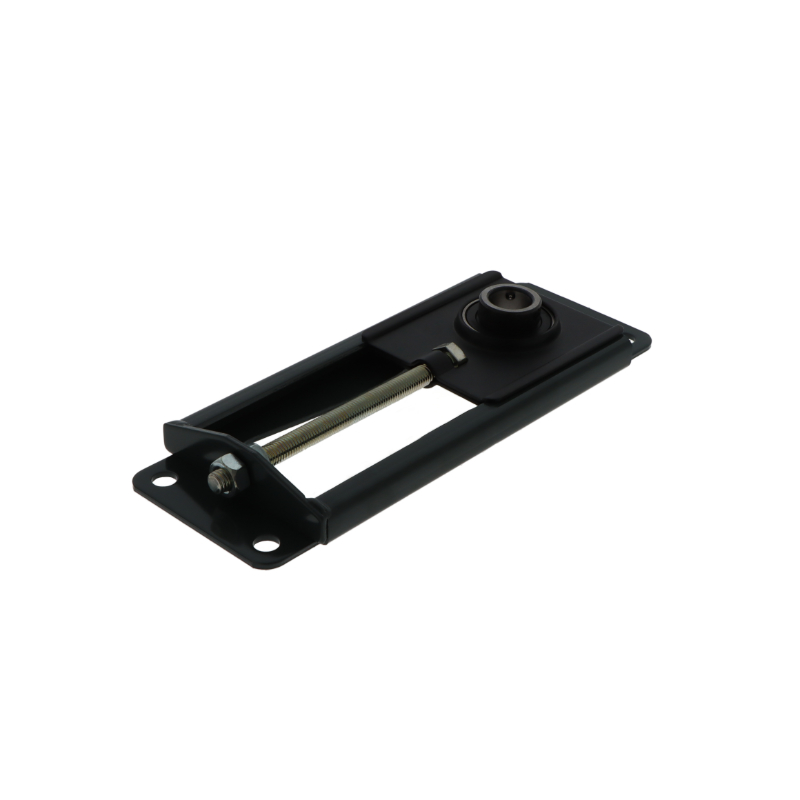

Spann-Gehäuseeinheit ASPT204-10 von NTN 20 mm
Ab
37,58 €*
Abonnement
Daten: Innen (DI): 20 mm (Welle) Außen (DA): 33 mm Breite (B): 25 mm Art: Gehäuse/Einheiten Serie ASPT204-10 ohne Nachsetzzeichen ASPT = Spannlager-Gehäuseeinheit Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuseeinheiten, wie das ASPT204-10 von NTN bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche und dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Spannlager-Gehäuseeinheit ASPT205-10 von NTN 25x34,4x27 mm
Abonnement
Daten: Innen (DI): 25 mm (Welle) Außen (DA): 34,4 mm Breite (B): 27 mm Art: Gehäuse/Einheiten Serie ASPT205-10 ohne Nachsetzzeichen ASPT = Spannlager-Gehäuseeinheit Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuseeinheiten, wie das ASPT205-10 von NTN bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche und dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Preis auf Anfrage
Inhalt im Überblick
Was die Buchstaben bedeuten
Bezeichnungen wie ASPT205 oder AELT210 wirken wie eine zufällige Buchstabenfolge, sind aber streng aufgebaut. Jeder Block steht für eine Entscheidung, die beim Aufbau der Einheit getroffen wurde.| Baustein | Bedeutung |
|---|---|
| A | Einsatz mit schmalem Innenring – die leichte Reihe |
| AS | schmaler Innenring, Befestigung über Gewindestifte |
| AEL | schmaler Innenring, Befestigung über Exzenterring |
| AELS | wie AEL, aber zylindrischer Außenring mit Sicherungsringnut |
| P (eingeschoben) | Gehäuse aus gepresstem Stahlblech |
| T (am Ende) | Spanngehäuse – die Einheit wird verschoben |
Stahlblech statt Grauguss
Spanngehäuseeinheiten gibt es in zwei Werkstoffwelten, und die Wahl entscheidet über mehr als das Gewicht. Die Kataloge trennen sie klar:- Einteilige Graugussgehäuse – beidseitig Führungsnuten oder Führungsflächen, hoch belastbar, über eine Gewindebohrung nachschmierbar. Sie werden eingesetzt, wenn Wellen lange Verschiebewege ausführen müssen.
- Zweiteilige Stahlblechgehäuse – aus Bandstahl gepresst, für gewichtsreduzierte Konstruktionen bei mittleren Belastungen. Diese Einheiten können nicht nachgeschmiert werden.
Die Mini-Spanneinheit ASPT
Zwei der drei Artikel gehören zur Bauform ASPT, die der Hersteller selbst als „mini stretcher unit" führt – eine kleine Spanneinheit für leichte Lasten. Das Datenblatt der Größe 204 nennt die Eckwerte:| Merkmal | ASPT 204 |
|---|---|
| Wellenbohrung | 20,000 mm |
| Außendurchmesser Einsatz | 47 mm |
| verwendeter Einsatz | AS 204, zylindrische Bohrung |
| Grenzdrehzahl | 6.700 min⁻¹ |
| Betriebstemperatur | −40 bis +120 °C |
| Schmierung | lebensdauergeschmiert, nicht nachschmierbar |
| Masse | 0,84 kg |
AELT – Exzenterring im Gussgehäuse
Der dritte Artikel der Serie geht einen anderen Weg: AELT 210 setzt einen Einsatz mit schmalem Innenring und Exzenterring in ein Spanngehäuse aus Grauguss. Der Hersteller führt die Bauform als „take-up unit, cast housing, eccentric locking collar". Die Baugröße 210 entspricht 50 Millimetern Wellendurchmesser. Damit steht die Einheit zwischen zwei Welten: die leichte Lagerbauform der A-Reihe, kombiniert mit der Belastbarkeit und der Nachschmierbarkeit eines Gussgehäuses. Wer die gleiche Klemmung mit dem breiteren Innenring der schweren Reihe sucht, findet sie in der UEL-Serie, die auch die Montageregeln für den Exzenterring ausführlich behandelt. Für den Einbau gilt dasselbe wie bei jeder Exzenterringbefestigung: Der Ring wird in Wellendrehrichtung angezogen und anschließend mit seiner Innensechskantschraube gesichert. Für Antriebe mit wechselnder Drehrichtung ist die Bauform nicht vorgesehen.FAQ zur A-Serie
- Wofür steht das A am Anfang der Bezeichnung? Für einen Lagereinsatz mit schmalem Innenring. Der Hersteller unterscheidet zwischen „narrow inner ring" mit dem Kennbuchstaben A und „wide inner ring" mit dem Kennbuchstaben U. AEL und UEL bezeichnen also dieselbe Exzenterringklemmung an zwei unterschiedlich breiten Lagerbauformen, AS und UC entsprechend die Gewindestiftklemmung.
- Was ist eine Mini-Spanneinheit? Der Hersteller führt die Bauform ASPT als „mini stretcher unit" – eine kompakte Spanneinheit für leichte Lasten mit gepresstem Stahlblechgehäuse statt Gussgehäuse. Sie ist deutlich leichter und kleiner als eine vergleichbare Gusseinheit, dafür geringer belastbar und nicht nachschmierbar. Typisch sind kleine Band-, Riemen- und Kettenspannstellen.
- Sind die Blecheinheiten nachschmierbar? Nein. Zweiteilige Stahlblechgehäuse haben weder Schmiernut noch Schmierbohrung; der Einsatz ist ab Werk lebensdauergeschmiert. Am Ende der Fettgebrauchsdauer wird die komplette Einheit getauscht. Nachschmierbar sind nur die einteiligen Graugussgehäuse, die dafür eine Gewindebohrung für den Kegelschmiernippel besitzen.
- Welche Drehzahl verträgt eine ASPT 204? Das Datenblatt nennt eine Grenzdrehzahl von 6.700 Umdrehungen pro Minute. Das ist für eine Spanneinheit ein hoher Wert und eine Folge des schmalen Innenrings und der geringen Masse. In der Praxis begrenzen bei Spannstellen ohnehin meist die Bandgeschwindigkeit und der Trommeldurchmesser die Drehzahl, nicht das Lager.
- Welchen Temperaturbereich decken die Einheiten ab? Für die Größe ASPT 204 gibt das Datenblatt minus 40 bis plus 120 Grad Celsius an. Das reicht tiefer als der übliche Standardbereich von minus 20 bis plus 100 Grad Celsius bei Gusseinheiten. Wer sicher gehen will, prüft den Wert für die konkrete Baugröße, da Fettfüllung und Dichtung je Ausführung abweichen können.
- Wie ermittle ich den Wellendurchmesser? Über die letzten beiden Ziffern mal fünf: 204 entspricht 20, 205 entspricht 25 und 210 entspricht 50 Millimetern. Angehängte Kennzahlen hinter einem Bindestrich kennzeichnen abweichende Bohrungen, häufig zöllige Zwischengrößen. Im Zweifel gilt das Maß aus dem Datenblatt, nicht die Rechenregel.
- Blechgehäuse oder Gussgehäuse – was ist die richtige Wahl? Blech, wenn Gewicht und Preis zählen, die Last mittel bleibt und die Einheit ohnehin komplett getauscht wird. Guss, wenn hohe oder stoßartige Lasten auftreten, große Wellendurchmesser im Spiel sind oder die Lagerstelle über Jahre nachgeschmiert werden soll. Guss ist zudem in deutlich mehr Baugrößen verfügbar.
- Kann ich eine ASPT gegen eine Gusseinheit tauschen? Nur nach Maßabgleich. Blech- und Gussgehäuse gleicher Lagergröße unterscheiden sich in Bauhöhe, Führungsmaßen und Befestigungsbild deutlich. Zu prüfen sind der Abstand der Führungsflächen, deren Breite sowie die Lage der Aufnahme für die Spannspindel. Passt der vorhandene Rahmen nicht, ist auch dieser zu tauschen.
- Woran erkenne ich beim Ausbau, welche Einheit verbaut war? An der Prägung auf dem Innenring des Einsatzes und, sofern vorhanden, am Aufdruck auf dem Gehäuse. Ist beides unlesbar, helfen drei Maße weiter: Wellendurchmesser, Außendurchmesser des Einsatzes und Breite des Innenrings. Ein Foto des Altteils zusammen mit diesen Maßen reicht für die Zuordnung in der Regel aus.
A-Einheiten bei HUG
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Aus der A-Serie liegen drei Einheiten von NTN ab Lager – zwei Mini-Spanneinheiten ASPT in den Größen 204 und 205 sowie eine Spanngehäuseeinheit AELT in Größe 210, zusammen für Wellen von 20 bis 50 Millimetern. Passend dazu:- UEL-Serie – dieselbe Exzenterringklemmung mit beidseitig verlängertem Innenring.
- Stehlager-Gehäuseeinheiten A – dieselbe leichte Reihe im Fußgehäuse.
- Flanschlager-Gehäuseeinheiten A – dieselbe leichte Reihe für die Wandmontage.
- Spannlager und Gehäuselager – Einsätze der AS- und AEL-Reihen einzeln.
