Spannlager-Gehäuseeinheiten T-Serie
In dieser Kategorie treffen zwei Maßnormen aufeinander, die auf den ersten Blick identisch aussehen und im Spannrahmen doch nicht zusammenpassen. HUG führt 32 Spanngehäuseeinheiten für Wellen von 20 bis 80 Millimetern, darunter drei Zollbaugrößen.
Zu Ihrem Experten für Spannlager-Gehäuseeinheiten T ..
Erwin Küfner
Technische Infos
32 Artikel gefunden
Produktanzeige:
Spann-Gehäuseeinheit THE25 von INA 25 mm
Abonnement
Daten: Innen (DI): 25 mm (Welle) Außen (DA): 99 mm Breite (B): 70 mm Art: Gehäuse/Einheiten Serie THE25 ohne Nachsetzzeichen THE = Spannlager-Gehäuseeinheit mit Exzenterspannring und T-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE THE-Spannlager-Gehäuseeinheiten, wie das THE25 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer T-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage

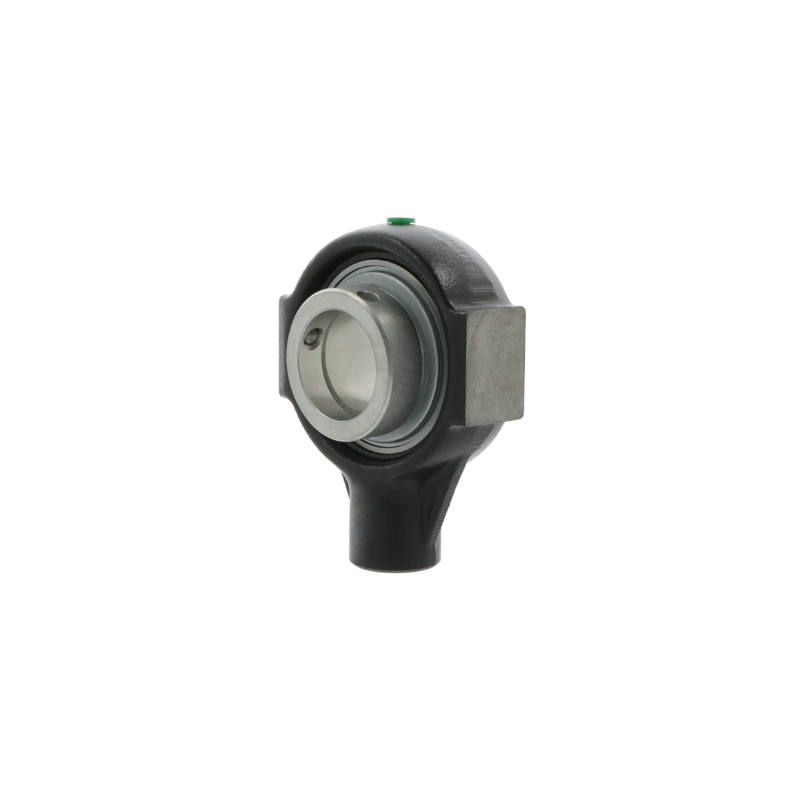

Spann-Gehäuseeinheit THE45 von INA 45 mm
Ab
95,81 €*
Abonnement
Daten: Innen (DI): 45 mm (Welle) Außen (DA): 145 mm Breite (B): 110 mm Art: Gehäuse/Einheiten Serie THE45 ohne Nachsetzzeichen THE = Spannlager-Gehäuseeinheit mit Exzenterspannring und T-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE THE-Spannlager-Gehäuseeinheiten, wie das THE45 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer T-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit THE50 von INA 50 mm
Ab
101,90 €*
Abonnement
Daten: Innen (DI): 50 mm (Welle) Außen (DA): 145 mm Breite (B): 110 mm Art: Gehäuse/Einheiten Serie THE50 ohne Nachsetzzeichen THE = Spannlager-Gehäuseeinheit mit Exzenterspannring und T-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE THE-Spannlager-Gehäuseeinheiten, wie das THE50 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer T-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com

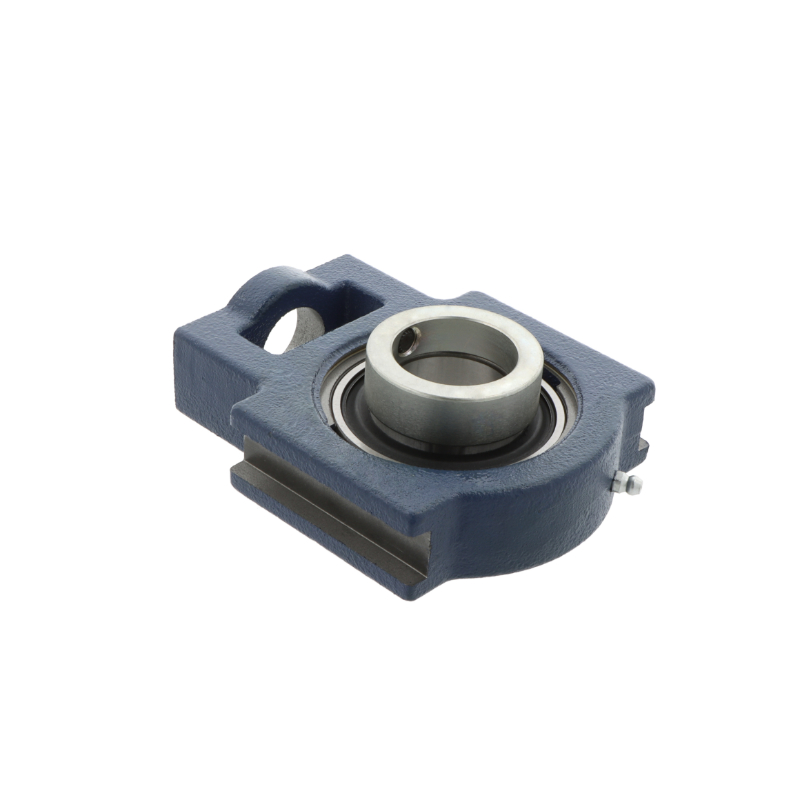

Spannlager-Gehäuseeinheit TTUE25 von INA 25x98,5x90 mm
Ab
49,16 €*
Abonnement
Daten: Innen (DI): 25 mm (Welle) Außen (DA): 98,5 mm Breite (B): 90 mm Art: Gehäuse/Einheiten Serie TTUE25 ohne Nachsetzzeichen TTUE = Spannlager-Gehäuseeinheit mit Exzenterspannring und T-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE TTUE-Spannlager-Gehäuseeinheiten, wie das TTUE25 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer T-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit TTUE35 von INA 35 mm
Ab
68,97 €*
Abonnement
Daten: Innen (DI): 35 mm (Welle) Außen (DA): 131,5 mm Breite (B): 102 mm Art: Gehäuse/Einheiten Serie TTUE35 ohne Nachsetzzeichen TTUE = Spannlager-Gehäuseeinheit mit Exzenterspannring und T-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE TTUE-Spannlager-Gehäuseeinheiten, wie das TTUE35 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer T-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit TTUE40 von INA 40 mm
Ab
80,53 €*
Abonnement
Daten: Innen (DI): 40 mm (Welle) Außen (DA): 141 mm Breite (B): 115 mm Art: Gehäuse/Einheiten Serie TTUE40 ohne Nachsetzzeichen TTUE = Spannlager-Gehäuseeinheit mit Exzenterspannring und T-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE TTUE-Spannlager-Gehäuseeinheiten, wie das TTUE40 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer T-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit TTUE50 von INA 50 mm
Ab
101,90 €*
Abonnement
Daten: Innen (DI): 50 mm (Welle) Außen (DA): 148 mm Breite (B): 115 mm Art: Gehäuse/Einheiten Serie TTUE50 ohne Nachsetzzeichen TTUE = Spannlager-Gehäuseeinheit mit Exzenterspannring und T-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE TTUE-Spannlager-Gehäuseeinheiten, wie das TTUE50 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer T-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spannlager-Gehäuseeinheit TTUE80 von INA 80x230x184 mm
Abonnement
Daten: Innen (DI): 80 mm (Welle) Außen (DA): 230 mm Breite (B): 184 mm Art: Gehäuse/Einheiten Serie TTUE80 ohne Nachsetzzeichen TTUE = Spannlager-Gehäuseeinheit mit Exzenterspannring und T-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE TTUE-Spannlager-Gehäuseeinheiten, wie das TTUE80 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer T-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Y-Spannlager-Kopfeinheit TU1.1/2-TF von SKF 38,1x115x49,2 mm
Abonnement
Daten: Innen (DI): 38,1 mm (Welle) Außen (DA): 115 mm Breite (B): 49,2 mm Art: Gehäuse/Einheiten Serie TU1.1/2 mit Nachsetzzeichen TU = Y-Spannlager-Kopfeinheit TF = Y-Lager mit Gewindestiftbefestigung, Reihe YAR 2-2F Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuseeinheiten, wie das TU1.1/2-TF von SKF bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche und dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Preis auf Anfrage
Y-Spannlager-Kopfeinheit TU1.-TF von SKF 25,4x91x34,1 mm
Ab
43,07 €*
Abonnement
Daten: Innen (DI): 25,4 mm (Welle) Außen (DA): 91 mm Breite (B): 34,1 mm Art: Gehäuse/Einheiten Serie TU1. mit Nachsetzzeichen TU = Y-Spannlager-Kopfeinheit TF = Y-Lager mit Gewindestiftbefestigung, Reihe YAR 2-2F Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuseeinheiten, wie das TU1.-TF von SKF bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche und dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Y-Spannlager-Kopfeinheit TU2.-TF von SKF 50,8x146x55,6 mm
Ab
109,63 €*
Abonnement
Daten: Innen (DI): 50,8 mm (Welle) Außen (DA): 146 mm Breite (B): 55,6 mm Art: Gehäuse/Einheiten Serie TU2. mit Nachsetzzeichen TU = Y-Spannlager-Kopfeinheit TF = Y-Lager mit Gewindestiftbefestigung, Reihe YAR 2-2F Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuseeinheiten, wie das TU2.-TF von SKF bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche und dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Spann-Gehäuseeinheit TU20 FM von SKF 20 mm
Ab
38,95 €*
Abonnement
Daten: Innen (DI): 20 mm (Welle) Außen (DA): 92 mm Breite (B): 31 mm Art: Gehäuse/Einheiten Serie TU20 mit Nachsetzzeichen TU = Y-Spannlager-Kopfeinheit FM = Y-Lager mit Exzenterringbefestigung Hier finden Sie dazu passende WELLENDICHTRINGE Spannlager-Gehäuseeinheiten, wie das TU20-FM von SKF bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche und dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Inhalt im Überblick
Zwei Herstellersysteme unter einem Buchstaben
Der Anfangsbuchstabe T führt in dieser Kategorie Bezeichnungen aus zwei getrennten Systematiken zusammen, die inhaltlich Verschiedenes meinen.- TU und TUJ – hier steht das T für „take-up", also für die Spanngehäuseeinheit selbst. Die Zahl dahinter ist der Wellendurchmesser in Millimetern oder Zoll.
- TTUE und THE – hier steht das erste T für die Dichtungsform des eingebauten Spannlagers, der Mittelteil für die Gehäusebauform. Die Zahl ist ebenfalls der Wellendurchmesser.
ISO 3228 oder JIS B 1559
Die Hauptabmessungen der TU-Reihe folgen ISO 3228:1993, die der TUJ-Reihe der japanischen Norm JIS B 1559-1995. Das J in der Bezeichnung ist damit kein Hinweis auf einen Befestigungsfuß, sondern auf die Maßnorm. Praktisch unterscheiden sich beide Reihen in einem einzigen Maß: der Breite der Führungsflächen. Der Abstand der Flächen ist bis auf einen Millimeter in der mittleren Größengruppe gleich, alle übrigen Maße sind identisch.| Welle | Abstand der Führungsflächen | Breite bei TU | Breite bei TUJ |
|---|---|---|---|
| 20 / 25 mm | 76 mm | 13,5 mm | 12 mm |
| 30 / 35 mm | 89 mm | 13,5 mm | 12 mm |
| 40 / 45 / 50 mm | 101 mm (TU) · 102 mm (TUJ) | 17,5 mm | 16 mm |
| 55 mm | 130 mm | 27 mm | 22 mm |
| 60 mm | 130 mm | – | 22 mm |
Zollgrößen und die Kennzeichen der Wellenklemmung
Drei Artikel der Kategorie tragen Zollmaße in der Bezeichnung: 1 Zoll, 1 1/2 Zoll und 2 Zoll, entsprechend 25,4, 38,1 und 50,8 Millimetern. Sie nutzen dieselben Gehäuse wie die metrischen Einheiten – die Zollbohrung steckt allein im Einsatzlager. Für die Anschlusskonstruktion ändert sich also nichts; wer eine Anlage mit Zollwellen betreibt, kann denselben Rahmentyp verwenden. Die Kürzel hinter der Größe bezeichnen die Wellenbefestigung des Einsatzes:- TF – Einsatz mit Gewindestiften im Innenring, die Standardausführung im Sortiment.
- FM – Einsatz mit Exzenterring und einseitig verbreitertem Innenring.
THE und TTUE – die Dreilippendichtung
Acht Artikel der Kategorie stammen aus dem zweiten Herstellersystem, und dort hat der Anfangsbuchstabe T eine andere Bedeutung: Er bezeichnet die Dichtungsform des Spannlagers. Die T-Dichtung besteht aus zwei verzinkten Stahlblechscheiben mit dazwischenliegendem Elastomerteil und drei radial vorgespannten Dichtlippen. Sie ist gegen extrem starke Verschmutzung ausgelegt; die äußere Blechscheibe ist zum Schutz der Lippen nach außen abgewinkelt. Der Preis dafür steht ebenso im Katalog: niedrigere Drehzahlen durch die höhere Reibung. Für eine langsam laufende Spanntrommel unter Schüttgut ist das kein Nachteil, für eine schnell drehende Umlenkrolle schon. Der Mittelteil der Bezeichnung nennt die Gehäuseform. TTUE nutzt das Gehäuse mit beidseitigen Führungsnuten und einer Bohrung für die Gewindestange, THE das Gehäuse mit beidseitigen Führungsflächen und einer Gewindebohrung. Beide sind einteilige Graugussgehäuse. Im Sortiment reicht die TTUE-Reihe bis 80 Millimeter Wellendurchmesser und deckt damit den größten Bereich dieser Kategorie ab. Dieselben Gehäuse mit der Standarddichtung führt die RTU-Serie.FAQ zur T-Serie
- Was unterscheidet TU von TUJ? Die Maßnorm. Die TU-Reihe folgt ISO 3228:1993, die TUJ-Reihe der japanischen JIS B 1559-1995. Praktisch unterscheiden sich beide in der Breite der Führungsflächen: 13,5 gegen 12 Millimeter in den kleinen Größen, 17,5 gegen 16 in der Mitte und 27 gegen 22 bei 55 Millimetern Welle. Alle übrigen Maße stimmen weitgehend überein.
- Hat die TUJ-Reihe einen Befestigungsfuß? Nein. Das J steht für die japanische Maßnorm, nicht für eine abweichende Gehäuseform. Beide Reihen sind Spanngehäuse, die in einem Rahmen geführt und über eine Verstellschraube verschoben werden. Wer ein Gehäuse mit Fuß sucht, braucht ein Stehlagergehäuse und keine Spanngehäuseeinheit.
- Passt eine TUJ-Einheit in einen TU-Rahmen? Nur mit unzulässigem Spiel. Die Führungsflächen der TUJ-Einheit sind je nach Größe 1,5 bis 5 Millimeter schmaler. Nach ISO 3228 liegt die Breite im Toleranzfeld H13 und der Abstand innerhalb von plus/minus 0,25 Millimetern – der Rahmen ist also eng auf das Gehäuse abgestimmt. Die Einheit verkantet beim Verschieben.
- Welche Maße muss ich beim Ersatz aufnehmen? Drei: den Wellendurchmesser, den Abstand der Führungsflächen und deren Breite. Der Abstand beträgt 76 Millimeter bei Wellen von 20 und 25, 89 bei 30 und 35, rund 101 bei 40 bis 50 und 130 bei 55 und 60 Millimetern. Erst diese drei Werte zusammen bestimmen die passende Einheit eindeutig.
- Was bedeuten TF und FM hinter der Größe? Sie bezeichnen die Wellenbefestigung des Einsatzlagers. TF steht für Gewindestifte im Innenring, FM für einen Exzenterring mit einseitig verbreitertem Innenring. Beide Einsätze passen in dasselbe Gehäuse, sodass sich beim Wechsel der Klemmart nur der Einsatz und nicht die komplette Einheit tauschen lässt.
- Wie werden Zollwellen abgedeckt? Über das Einsatzlager. Die Gehäuse der Zolleinheiten sind dieselben wie bei den metrischen Ausführungen, nur die Bohrung des Einsatzes ist zöllig. Im Sortiment stehen 1 Zoll, 1 1/2 Zoll und 2 Zoll, also 25,4, 38,1 und 50,8 Millimeter. Rahmen und Anschlussmaße bleiben unverändert.
- Wann ist die Dreilippendichtung sinnvoll? Bei extrem starker Verschmutzung – Schüttgut, Staub, Späne, Spritzwasser mit Feststoffen. Drei radial vorgespannte Lippen halten deutlich mehr ab als eine. Der Katalog nennt als Gegenwert niedrigere zulässige Drehzahlen wegen der höheren Reibung. Bei langsam laufenden Spanntrommeln fällt das nicht ins Gewicht.
- Sind die Einheiten nachschmierbar? Ja. In allen Gussgehäusen dieser Kategorie ist ein Schmiernippel vorgesehen. Ab Werk ist das Einsatzlager gefettet. In staubiger oder feuchter Umgebung lohnt regelmäßiges Nachfetten in kleinen Mengen, weil austretendes Fett den Dichtspalt spült und eindringende Partikel nach außen trägt.
- Bis zu welcher Wellengröße reicht das Programm? In dieser Kategorie bis 80 Millimeter. Die TU-Reihe endet bei 55, die TUJ-Reihe bei 60 Millimetern; die größeren Baugrößen stammen aus dem Graugussprogramm mit Führungsnut, das im Sortiment bis 80 Millimeter Wellendurchmesser geführt wird. Darüber hinaus sind weitere Größen als Einzelgehäuse verfügbar.
T-Einheiten bei HUG
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Aus der T-Serie liegen 32 Spanngehäuseeinheiten ab Lager – 24 von SKF in den Reihen TU und TUJ samt drei Zollgrößen und acht von INA in den Reihen TTUE und THE, zusammen für Wellen von 20 bis 80 Millimetern. Passend dazu:- Spannlager-Gehäuse TU – das Gehäuse einzeln, wenn nur der Gusskörper ersetzt wird.
- Spannlager-Gehäuse TUJ – dasselbe in der Ausführung nach japanischer Maßnorm.
- Spannlager und Gehäuselager – Einsätze der Reihen YAR und YET als Ersatzteil.
- Riemenspannrollen – die Alternative, wenn nicht die Trommelachse, sondern der Riemen gespannt wird.
