Spannlager-Gehäuseeinheiten P-Serie
Wer diese Bezeichnungen einmal entschlüsselt hat, liest aus PTUEY35 in Sekunden die komplette Ausführung ab: Dichtung, Gehäuseform, Wellenklemmung und Wellendurchmesser stehen alle darin. HUG führt 26 Einheiten dieser Reihe für Wellen von 20 bis 60 Millimetern.
Zu Ihrem Experten für Spannlager-Gehäuseeinheiten P ..
Erwin Küfner
Technische Infos
26 Artikel gefunden
Produktanzeige:

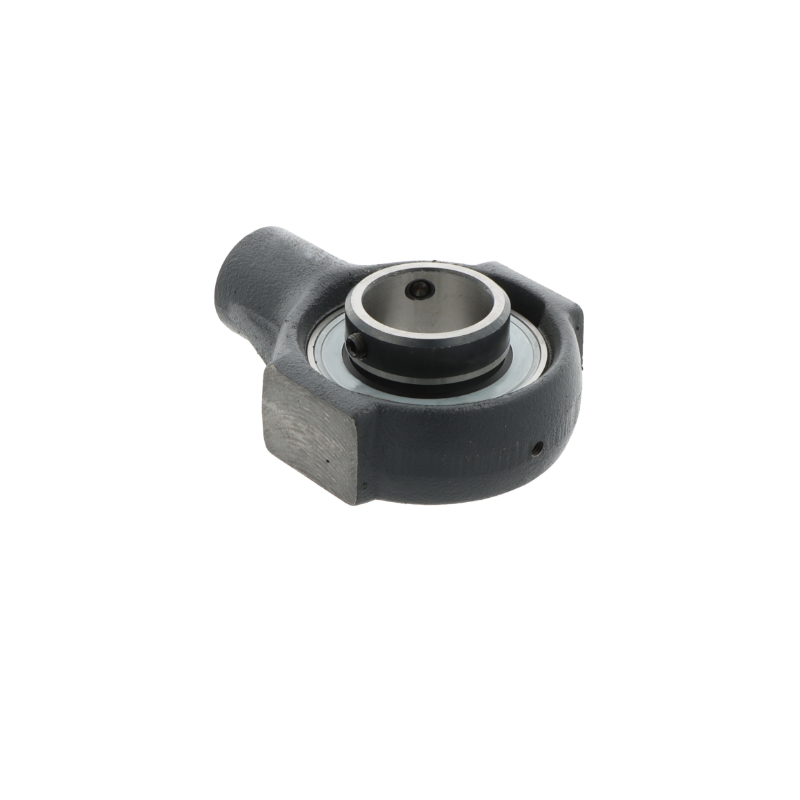

Spann-Gehäuseeinheit PHE20 von INA 20 mm
Ab
33,77 €*
Abonnement
Daten: Innen (DI): 20 mm (Welle) Außen (DA): 91 mm Breite (B): 65 mm Art: Gehäuse/Einheiten Serie PHE20 ohne Nachsetzzeichen PHE = Spannlager-Gehäuseeinheit mit Excenterspannring und P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE PHE-Spannlager-Gehäuseeinheiten, wie das PHE20 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit PHE20 -TV-FA125.5 von INA 20 mm
Ab
48,95 €*
Abonnement
Daten: Innen (DI): 20 mm (Welle) Außen (DA): 99 mm Breite (B): 65 mm Art: Gehäuse/Einheiten Serie PHE20 mit Nachsetzzeichen PHE = Spannlager-Gehäuseeinheit mit Excenterspannring und P-Dichtung TV = Kunststoffgehäuse FA125.5 = Rostschutz durch Corrotect®-Beschichtung Hier finden Sie dazu passende WELLENDICHTRINGE PHE-Spannlager-Gehäuseeinheiten, wie das PHE20-TV-FA125.5 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spannlager-Gehäuseeinheit PHE25-TV-FA125.5 von INA 25x99x74 mm
Ab
53,23 €*
Abonnement
Daten: Innen (DI): 25 mm (Welle) Außen (DA): 99 mm Breite (B): 74 mm Art: Gehäuse/Einheiten Serie PHE25 mit Nachsetzzeichen PHE = Spannlager-Gehäuseeinheit mit Excenterspannring und P-Dichtung TV = Kunststoffgehäuse FA125.5 = Rostschutz durch Corrotect®-Beschichtung Hier finden Sie dazu passende WELLENDICHTRINGE PHE-Spannlager-Gehäuseeinheiten, wie das PHE25-TV-FA125.5 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit PHE30 -TV-FA125.5 von INA 30 mm
Ab
62,88 €*
Abonnement
Daten: Innen (DI): 30 mm (Welle) Außen (DA): 125 mm Breite (B): 90 mm Art: Gehäuse/Einheiten Serie PHE30 mit Nachsetzzeichen PHE = Spannlager-Gehäuseeinheit mit Excenterspannring und P-Dichtung TV = Kunststoffgehäuse FA125.5 = Rostschutz durch Corrotect®-Beschichtung Hier finden Sie dazu passende WELLENDICHTRINGE PHE-Spannlager-Gehäuseeinheiten, wie das PHE30-TV-FA125.5 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit PHE40 von INA 40 mm
Ab
62,88 €*
Abonnement
Daten: Innen (DI): 40 mm (Welle) Außen (DA): 135 mm Breite (B): 100 mm Art: Gehäuse/Einheiten Serie PHE40 ohne Nachsetzzeichen PHE = Spannlager-Gehäuseeinheit mit Excenterspannring und P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE PHE-Spannlager-Gehäuseeinheiten, wie das PHE40 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit PHE40 -TV-FA125.5 von INA 40 mm
Ab
86,43 €*
Abonnement
Daten: Innen (DI): 40 mm (Welle) Außen (DA): 140 mm Breite (B): 100 mm Art: Gehäuse/Einheiten Serie PHE40 mit Nachsetzzeichen PHE = Spannlager-Gehäuseeinheit mit Excenterspannring und P-Dichtung TV = Kunststoffgehäuse FA125.5 = Rostschutz durch Corrotect®-Beschichtung Hier finden Sie dazu passende WELLENDICHTRINGE PHE-Spannlager-Gehäuseeinheiten, wie das PHE40-TV-FA125.5 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit PHE45 von INA 45 mm
Abonnement
Daten: Innen (DI): 45 mm (Welle) Außen (DA): 145 mm Breite (B): 110 mm Art: Gehäuse/Einheiten Serie PHE45 ohne Nachsetzzeichen PHE = Spannlager-Gehäuseeinheit mit Excenterspannring und P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE PHE-Spannlager-Gehäuseeinheiten, wie das PHE45 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Spann-Gehäuseeinheit PHEY20 von INA 20 mm
Ab
30,97 €*
Abonnement
Daten: Innen (DI): 20 mm (Welle) Außen (DA): 91 mm Breite (B): 65 mm Art: Gehäuse/Einheiten Serie PHEY20 ohne Nachsetzzeichen PHEY = Spannlager-Gehäuseeinheit mit Gewindestiften im Innenring und P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE PHEY-Spannlager-Gehäuseeinheiten, wie das PHEY20 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, mit Gewindestiften im Innenring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit PHEY40 von INA 40 mm
Abonnement
Daten: Innen (DI): 40 mm (Welle) Außen (DA): 135 mm Breite (B): 100 mm Art: Gehäuse/Einheiten Serie PHEY40 ohne Nachsetzzeichen PHEY = Spannlager-Gehäuseeinheit mit Gewindestiften im Innenring und P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE PHEY-Spannlager-Gehäuseeinheiten, wie das PHEY40 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, mit Gewindestiften im Innenring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Preis auf Anfrage
Spann-Gehäuseeinheit PSFT20 von INA 20 mm
Ab
33,77 €*
Abonnement
Daten: Innen (DI): 20 mm (Welle) Außen (DA): 112 mm Breite (B): 34 mm Art: Gehäuse/Einheiten Serie PSFT20 ohne Nachsetzzeichen PSFT = Spannlager-Gehäuseeinheit mit Exzenterspannring und P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE PSFT-Spannlager-Gehäuseeinheiten, wie das PSFT20 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit PSFT30 von INA 30 mm
Ab
46,02 €*
Abonnement
Daten: Innen (DI): 30 mm (Welle) Außen (DA): 142 mm Breite (B): 39,7 mm Art: Gehäuse/Einheiten Serie PSFT30 ohne Nachsetzzeichen PSFT = Spannlager-Gehäuseeinheit mit Exzenterspannring und P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE PSFT-Spannlager-Gehäuseeinheiten, wie das PSFT30 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Spann-Gehäuseeinheit PSFT35 von INA 35 mm
Ab
55,05 €*
Abonnement
Daten: Innen (DI): 35 mm (Welle) Außen (DA): 155 mm Breite (B): 44,5 mm Art: Gehäuse/Einheiten Serie PSFT35 ohne Nachsetzzeichen PSFT = Spannlager-Gehäuseeinheit mit Exzenterspannring und P-Dichtung Hier finden Sie dazu passende WELLENDICHTRINGE PSFT-Spannlager-Gehäuseeinheiten, wie das PSFT35 von INA bestehen aus dem Spannlager (Y-Lager) mit kugeliger Außenmantelfläche, dem Spannlagergehäuse (Y-Lagergehäuse) mit einer entsprechenden hohlkugeligen Aufnahmebohrung, einem Excenterspannring und einer P-Dichtung. Diese hohlkugeligen Ausführungen ermöglichen einen Ausgleich von Fluchtungsfehlern, sind einbaufertig und mit Schmierfett gefüllt Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma Schaeffler Technologies AG & Co. KG (www.schaeffler.de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Schaeffler Technologies AG & Co. KG, Industriestraße 1-3, Herzogenaurach, Germany, info.de@schaeffler.com
Inhalt im Überblick
Die Bezeichnung lesen
Anders als bei den international verbreiteten UC-Bezeichnungen steckt hier kein Größencode in der Zahl, sondern der Wellendurchmesser selbst: PTUE35 gehört auf eine 35-Millimeter-Welle, PTUE60 auf eine 60er. Der Buchstabenteil davor zerfällt in drei Blöcke.| Position | Bedeutung | Beispiele |
|---|---|---|
| erster Buchstabe | Dichtungsform des Spannlagers | P, R, T, L |
| Mittelteil | Gehäusebauform | TUE, HE, SFT |
| angehängtes Y | Gewindestifte statt Exzenterspannring | PTUEY, PHEY |
| Zahl | Wellendurchmesser in Millimetern | 20 bis 60 |
Die P-Dichtung und ihre Aufgabe
Vier Dichtungsformen stehen im Programm, und sie sind nicht gegeneinander austauschbar, sondern jeweils an eine Lagerbauform gekoppelt.- P-Dichtung – zwei verzinkte Stahlblechscheiben mit NBR-Teil dazwischen, Dichtlippe axial vorgespannt, äußere Blechscheibe tief heruntergezogen. Sie ist für schmal bauende Spannlager mit einseitig verbreitertem Innenring vorgesehen.
- R-Dichtung – nach außen abgewinkelte Blechscheiben, radial vorgespannte Dichtlippe, größerer Fettraum. Für Spannlager mit beidseitig verbreitertem Innenring.
- T-Dichtung – drei radial vorgespannte Dichtlippen gegen extrem starke Verschmutzung, dafür niedrigere Drehzahlen durch die höhere Reibung.
- L-Dichtung – Labyrinthdichtung, für höhere Temperaturen und geringere Reibung.
PSFT – winkeleinstellbar statt verschiebbar
Drei Artikel der Serie tragen die Gehäuseform SFT, und sie fallen aus dem Rahmen des übrigen Spanngehäuseprogramms. Während TUE- und HE-Gehäuse für lineare Verschiebewege gebaut sind, führt der Katalog die SFT-Bauform als winkeleinstellbar und ordnet sie der Zeile „für Linearbewegungen oder Schwenkbewegungen" zu. Praktisch bedeutet das eine flache, plattenartige Gehäuseform mit zwei Befestigungsbohrungen statt Führungsnuten. Die Lagerstelle wird nicht in einer Nut geführt, sondern um einen Punkt geschwenkt – typisch für Spannarme, Umlenkhebel und Zugvorrichtungen, bei denen sich die Achse auf einem Kreisbogen bewegt statt geradlinig. Die Bauform gibt es ausschließlich mit P-Dichtung und Exzenterspannring; eine Y-Variante mit Gewindestiften führt der Katalog für SFT nicht im Standardprogramm. Im Sortiment liegen die Größen 20, 30 und 35 Millimeter. Das passende Einzelgehäuse ohne Lager steht unter Spannlager-Gehäuse SFT.Korrosionsschutz und Nachschmierung
Ein Teil der Artikel trägt das Nachsetzzeichen FA125. Es kennzeichnet die korrosionsbeständige Ausführung mit Corrotect-Beschichtung – ein dünner galvanischer Überzug, der Innenringe und Spannringe vor Passungsrost schützt. Für Anlagen mit Feuchtigkeit, Kondenswasser oder gelegentlicher Reinigung ist das der pragmatische Mittelweg zwischen Standardstahl und einer Vollausführung aus nichtrostendem Stahl. Weitere Nachsetzzeichen derselben Systematik:- FA164 – Hochtemperaturausführung bis plus 250 Grad Celsius.
- FA106 – besonders geräuschgeprüftes Lager.
- OSE – Lager ohne Spannelement, also ohne Exzenterspannring.
FAQ zur P-Serie
- Wofür steht das P am Anfang? Für die Dichtungsform des eingebauten Spannlagers, nicht für die Baureihe. P bezeichnet die Dichtung mit axial vorgespannter Lippe und Nachsetzzeichen NPP. Dieselben Gehäuse gibt es mit R-Dichtung, mit T-Dichtung für starke Verschmutzung und mit L-Labyrinthdichtung für höhere Temperaturen; die Gehäusemaße bleiben dabei identisch.
- Was bedeutet ein angehängtes Y? Gewindestifte im Innenring statt Exzenterspannring. PTUE45 klemmt über einen Exzenterring, PTUEY35 über zwei Gewindestifte. Die Regel gilt durchgängig für die gesamte Reihe. Gehäuse, Anschlussmaße und Wellendurchmesser bleiben bei beiden Varianten gleich – nur das eingesetzte Spannlager wechselt.
- Ist die Zahl der Wellendurchmesser? Ja. Anders als bei den 200er-Bezeichnungen des UC-Systems steht hier der Wellendurchmesser direkt in der Bezeichnung: PTUE35 gehört auf eine 35-Millimeter-Welle, PHE45 auf eine 45er. Eine Umrechnung über den Faktor fünf ist nicht nötig und würde zu falschen Ergebnissen führen.
- Was unterscheidet die Gehäuseformen TUE, HE und SFT? Die Art der Führung. TUE hat beidseitig Führungsnuten und eine Bohrung für die Gewindestange, HE hat beidseitig Führungsflächen und eine Gewindebohrung, SFT ist winkeleinstellbar und für Schwenkbewegungen ausgelegt. Alle drei sind einteilige Graugussgehäuse mit hohlkugeliger Aufnahmebohrung.
- Wann ist die winkeleinstellbare Bauform sinnvoll? Wenn sich die Lagerstelle nicht geradlinig, sondern auf einem Kreisbogen bewegt – etwa an einem Spannarm, einem Umlenkhebel oder einer schwenkbaren Zugvorrichtung. Für lineare Verschiebewege bleiben die Gehäuse mit Führungsnut oder Führungsfläche die richtige Wahl, weil sie die Welle dabei in der Spur halten.
- Was bedeutet das Nachsetzzeichen FA125? Es kennzeichnet die korrosionsbeständige Ausführung mit Corrotect-Beschichtung. Innenringe und Spannringe sind damit gegen Passungsrost geschützt. Weitere Zeichen derselben Systematik sind FA164 für die Hochtemperaturausführung bis plus 250 Grad Celsius, FA106 für besonders geräuschgeprüfte Lager und OSE für Lager ohne Spannelement.
- Wie wird nachgeschmiert? Über eine Schmiernut und eine Schmierbohrung im Graugussgehäuse, ausgelegt für Kegelschmiernippel nach DIN 71412. Beim Nippel mit M6-Gewinde liegt das maximale Anziehdrehmoment bei 6 Newtonmetern. Nachgefettet wird in kleinen Mengen; überschüssiges Fett erhöht die Lagertemperatur, statt die Gebrauchsdauer zu verlängern.
- Welche Axialkraft nimmt das Gehäuse auf? Radial nehmen die Graugussgehäuse dieselbe Belastung auf wie das eingebaute Spannlager. Axial ist die Tragfähigkeit auf das 0,5-fache der statischen radialen Tragzahl begrenzt. Bei Stoßbelastung sind zusätzliche Sicherheitsfaktoren zu berücksichtigen; im Zweifel gehört die Lagerstelle nachgerechnet.
- Kann ich eine P-Einheit gegen eine R-Einheit tauschen? Maßlich ja, weil Gehäuse und Anschlussmaße identisch sind. Zu prüfen ist der Einsatzfall: Die P-Ausführung gehört zum schmal bauenden Lager, die R-Ausführung zum Lager mit beidseitig verbreitertem Innenring und größerem Fettraum. Bei starker Verschmutzung ist die T-Ausführung die haltbarere Variante.
P-Einheiten bei HUG
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus. Aus der P-Serie liegen 26 Spanngehäuseeinheiten von INA ab Lager – in den Gehäuseformen TUE, HE und SFT, mit Exzenterspannring und als Y-Variante mit Gewindestiften, für Wellen von 20 bis 60 Millimetern. Passend dazu:- RTU-Serie – dieselben Gehäuse mit R-Dichtung und größerem Fettraum.
- Spannlager-Gehäuse TUE – der Gusskörper einzeln, wenn nur das Gehäuse ersetzt wird.
- Spannlager-Gehäuse HE – das Gehäuse mit Führungsflächen und Gewindebohrung.
- Spannlager und Gehäuselager – die Einsätze GRAE und GAY einzeln.
