Bügelgriffe
Bügelgriffe ermöglichen sicheres Greifen, Ziehen und Führen an Maschinen, Gehäusen und Vorrichtungen. Der U-förmige Bügel liegt ergonomisch in der Hand und überträgt die Bedienkraft gleichmäßig. Technisches Hintergrundwissen zu den verschiedenen Grifftypen bietet unser Fachbeitrag zu Bügelgriffen, Rohrgriffen und Schalengriffen.
Technische Infos
80 Artikel gefunden
Produktanzeige:

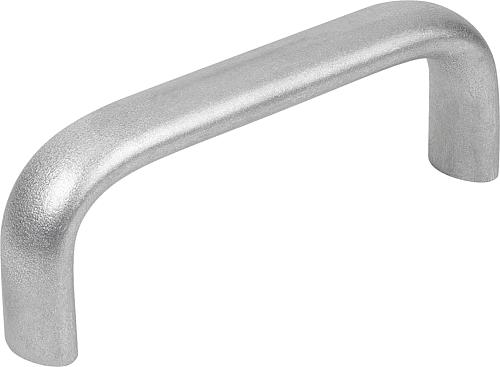

Bügelgriffe Aluminium oval - K0204
Ab
7,35 €*
Abonnement
48 Varianten verfügbar
Werkstoff: Ovalaluminium EN AW-6060. Ausführung: schwarz pulverbeschichtet bzw. naturfarben eloxiert. Hinweis: Diese Bügelgriffe sind besonders stabil und können auch dort eingesetzt werden, wo robuste Handhabung verlangt wird. Montage: Von der Rückseite. D1: 25 Ausführung : schwarz pulverbeschichtet Gewicht ca. kg: 0,382 H: 55 Tragkraft N : 1000 T: 14 D2: 17 D: M8 A: 350 Farbe: schwarz

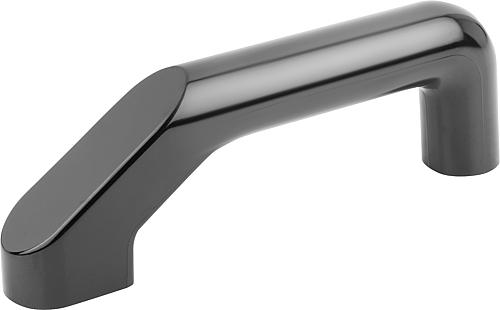

Bügelgriffe Kunststoff rund mit einseitiger Schräge - K0187
Ab
9,71 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Buchse Messing oder Stahl verzinkt. Ausführung: hochglanzpoliert. Montage: Von der Rückseite. Gewicht ca. kg: 0,180 Tragkraft N : 300 Werkstoff Buchse: Stahl verzinkt A: 140 D: M8

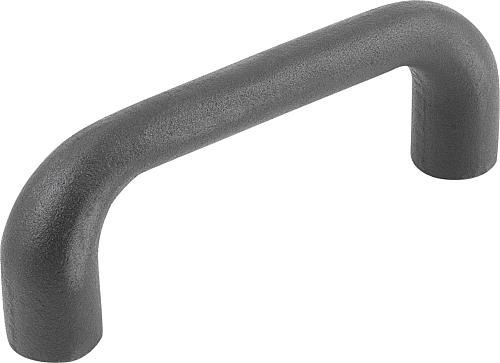

Bügelgriffe Gusseisen rund - K0186
Ab
10,16 €*
Abonnement
8 Varianten verfügbar
Werkstoff: GJS 400. Ausführung: entgratet und gleitgeschliffen. Schwarz kunststoffbeschichtet. Auflageflächen bearbeitet. Montage: Von der Rückseite. H: 47 D1: 20 Ausführung : gleitgeschliffen kunststoffbeschichtet schwarz Tragkraft N : 1000 T: 15 R: 22 D2: 14 D: M8 A: 112

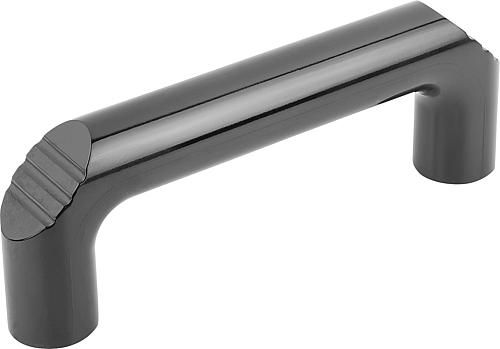

Bügelgriffe Kunststoff rund mit beidseitiger Schräge - K0188
Ab
7,82 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Buchse Messing oder Stahl verzinkt. Ausführung: hochglanzpoliert. Montage: Von der Rückseite. Tragkraft N : 500 Gewicht ca. kg: 0,180 Werkstoff Buchse: Stahl verzinkt A: 140 D: M8

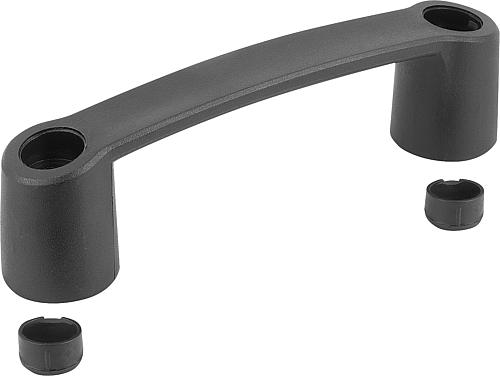

Bügelgriffe Kunststoff schmal, Montage von der Rückseite - K0189
Ab
4,15 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Thermoplast. Gewindebuchse Messing. Ausführung: Bügelgriff und Deckel schwarz. H: 45 Gewicht ca. kg: 0,098 T2: 15,5 S: 6,7 L1: 101 L: 163 D: M6 B1: 31 B: 20 A: 132

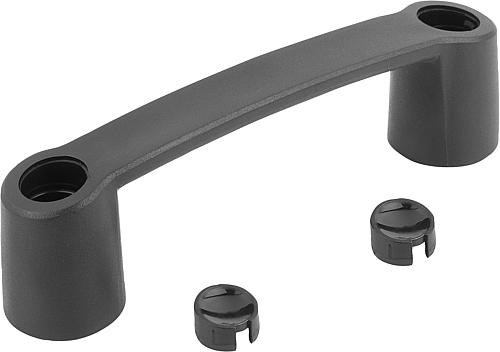

Bügelgriffe Kunststoff schmal, Montage von der Bedienseite - K0189
Ab
3,03 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Thermoplast. Gewindebuchse Messing. Ausführung: Bügelgriff und Deckel schwarz. H: 45 D1: 13,5 Gewicht ca. kg: 0,059 T1: 22 T: 8 S: 6,7 L1: 101 L: 163 D: 8,5 B1: 31 B: 20 A: 132

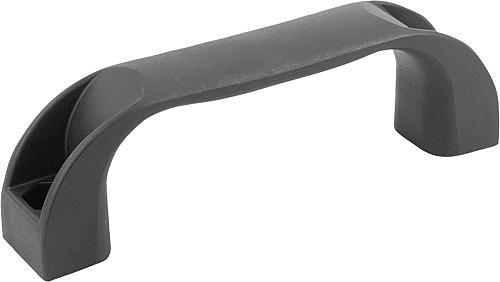

Bügelgriffe Kunststoff hochtemperaturbeständig - K0190
Ab
9,05 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Thermoplast PPA (hochtemperaturbeständig), glasfaserverstärkt. Ausführung: schwarz. K0190.311708 Hinweis: Die Befestigungsbohrung ist so ausgeführt, dass von der Bedienungsseite die Bügelgriffe mit einer Zylinderschraube oder einer Sechskantmutter befestigt werden können. Temperaturbereich: Dauergebrauchstemperatur nach IEC 216 max. 150 °C - 160 °C. Kurzzeitige Gebrauchstemperatur max. 250 °C. Montage: Von der Bedienseite oder Rückseite. A: 117 B: 26 C: 10 H: 41 L: 136 L1: 94 SW: 13 T: 15 T1: 8 RoHS: ja Tragkraft N: 1500 Farbe Grundkörper: schwarzgrau RAL 7021 K0190.311708

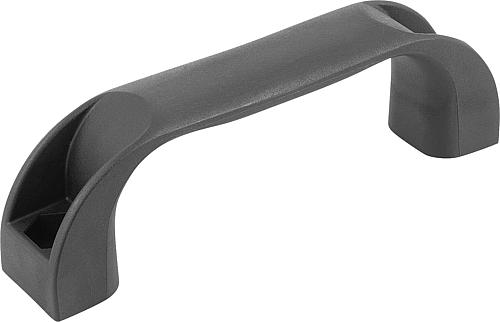

Bügelgriffe Kunststoff - K0190
Ab
2,31 €*
Abonnement
40 Varianten verfügbar
Werkstoff: Thermoplast PP (Polypropylen), glasfaserverstärktAusführung: schwarzgrauMontage: Von der Bedienseite oder Rückseite - von der Bedienungsseite mit einer Zylinderschraube oder einer Sechskantmutter Maße:• B: 27• H: 44• L1: 132• SW: 13• T: 16• T1: 8

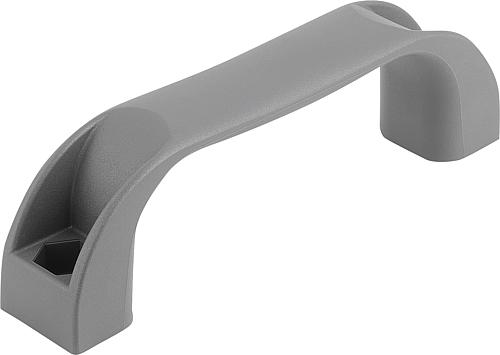

Bügelgriffe Kunststoff antibakteriell - K0190
Ab
5,97 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Thermoplast PA (Polyamid) verstärkt. Ausführung: schiefergrau. Hinweis: Die Befestigungsbohrung ist so ausgeführt, dass von der Bedienungsseite die Bügelgriffe mit einer Zylinderschraube oder einer Sechskantmutter befestigt werden können. Anwendung: Die antibakteriellen KIPP MEDI grip-Produkte haben eine hohe Wirksamkeit gegen eine Vielzahl von schädlichen Mikroorganismen, wie Bakterien, Pilze, Viren, u. a. auch multiresistente Bakterien (z.B. MRSA). In dem eingesetzten Kunststoff sind dauerhaft Mikrosilber-Partikel eingebunden die antibakteriell wirken, dadurch ist die Wirksamkeit über den kompletten Produktlebenszyklus gegeben. Wirkungsweise: An der Produktoberfläche wird mittels Silberionen das Wachstum von schädlichen Mikroorganismen wirksam gestört, dabei erfolgt eine kontinuierliche Reduzierung der vorhandenen Keime an den MEDI grip-Produkten (Prüfung und Bestätigung durch akkreditiertes Prüflabor). Zwischen den Reinigungszyklen ist das Infektionsrisiko bei Kontakt mit diesen Produkten deutlich geringer. Montage: Von der Bedienseite oder Rückseite. Vorteile: Feuchtigkeits- und reinigungsmittelbeständig (bei Desinfektion), keine toxischen Nebenwirkungen. Verwendung: Anbau an Maschinen, Geräten und Anlagen sowie in Einrichtungen, die in Bereichen mit erhöhten Hygieneanforderungen eingesetzt werden (z.B. in Krankenhäusern, Arztpraxen, Reha-Bereich, in der Lebensmittelproduktion), Verwendung in öffentlichen bzw. von Personen stark frequentierten Einrichtungen (z.B. Pflegeheime, Kindertagesstätten). B: 26 Tragkraft N : 1000 T1: 8 T: 15 SW: 13 A: 117 ±0,5 L1: 94 Farbe: schiefergrau L: 136 H: 41 D: 9 C: 10 Farbe: schiefergrau
Bügelgriffe Kunststoff antistatisch - K0190
Ab
5,97 €*
Abonnement
2 Varianten verfügbar
Die antibakteriellen KIPP MEDI grip-Produkte haben eine hohe Wirksamkeit gegen eine Vielzahl von schädlichen Mikroorganismen wie Bakterien, Pilze, u. a. auch multiresistente Bakterien (z.B. MRSA). Im eingesetzten Kunststoff sind dauerhaft antibakteriell wirkende Mikrosilber-Partikel eingebunden. Dadurch ist die Wirksamkeit über den kompletten Produktlebenszyklus gegeben. Diese Silberionen stören das Wachstum von schädlichen Mikroorganismen und reduzieren die vorhandenen Keime. Die Wirkung ist durch ein akkreditiertes Prüflabor geprüft und bestätigt. Zwischen den Reinigungszyklen ist das Infektionsrisiko bei Kontakt mit den Griffen also deutlich geringer. Die Griffe sind feuchtigkeits- und reinigungsmittelbeständig (bei Desinfektion). Es gibt keine toxischen Nebenwirkungen. Werkstoff und Ausführung: Thermoplast PA (Polyamid) verstärkt, schiefergrau Montage von der Bedienseite mit einer Zylinderschraube oder einer Sechskantmutter Verwendung: Anbau an Maschinen, Geräten und Anlagen sowie in Einrichtungen, die in Bereichen mit erhöhten Hygieneanforderungen eingesetzt werden (z.B. in Krankenhäusern, Arztpraxen, Reha-Bereich, in der Lebensmittelproduktion), Verwendung in öffentlichen bzw. von Personen stark frequentierten Einrichtungen (z.B. Pflegeheime, Kindertagesstätten) Maße:• B: 27• H: 44• L1: 132• SW: 13• T: 16• T1: 8

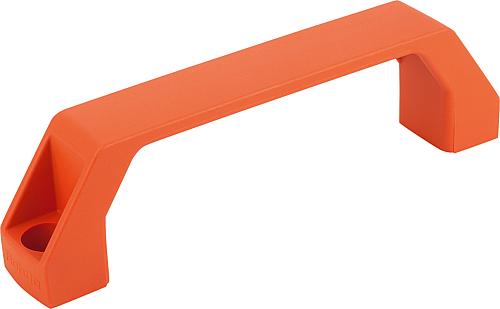

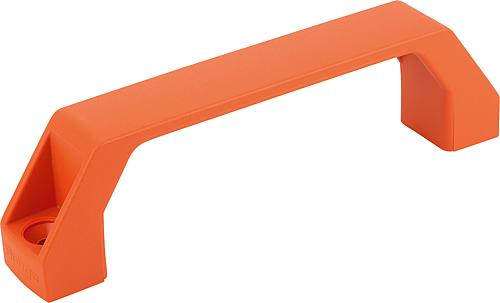

Bügelgriffe Kunststoff schmal mit beidseitiger Schräge, für Zylinderschrauben - K0191
Ab
3,28 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Thermoplast, glaskugelverstärkt. Ausführung: mattschwarz oder orange. Hinweis: Das Anschraubmaß "A" gilt nach der Griffmontage. Im unmontierten Zustand ist es durch die Biegespannung beim Entformen bis zu 2 mm kleiner. Sortierung: 2 Gewicht ca. kg : 0,058 Tragkraft N : 1000 L1: 116 L: 158 H: 42 C: 8 B: 26 A: 140 Farbe: orange D: 9
Bügelgriffe Kunststoff schmal mit beidseitiger Schräge, für Senkschrauben - K0191
Ab
3,14 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Thermoplast, glaskugelverstärkt. Hinweis: Das Anschraubmaß "A" gilt nach der Griffmontage. Im unmontierten Zustand ist es durch die Biegespannung beim Entformen bis zu 2 mm kleiner. Sortierung: 6 Gewicht ca. kg : 0,076 Tragkraft N : 1000 L1: 136 L: 178 H: 45 C: 9 B: 28 A: 160 Farbe: mattschwarz D: 6,6 Farbe: mattschwarz
Inhalt im Überblick
Was ein Bügelgriff leistet
Kurz: Der Bügelgriff ist ein U-förmiger Griff zum Greifen, Ziehen und Führen. Er sitzt an Maschinen, Gehäusen, Klappen und Vorrichtungen und überträgt die Handkraft gleichmäßig auf das Bauteil.
Im Sortiment der Bedienteile ist der Bügelgriff das Element fürs Handhaben. Sein U-förmiger Bügel bietet der Hand vollen Halt – beim Tragen eines Gehäuses, beim Ziehen einer Schublade, beim Führen eines beweglichen Maschinenteils. Anders als ein Hebel oder eine Kurbel erzeugt der Bügelgriff keine Klemm- oder Stellkraft, sondern dient der direkten Handhabung. Die ergonomische Form verteilt die Bedienkraft gleichmäßig und macht das Greifen auch bei höherem Kraftaufwand sicher und bequem. Die richtige Bügellänge richtet sich nach Hand und Last: Ein kurzer Bügel genügt für leichte Klappen, ein langer Bügel verteilt das Gewicht beim Tragen schwerer Gehäuse auf die ganze Hand. Auch der lichte Abstand zwischen Bügel und Montagefläche zählt – er muss groß genug sein, damit die Hand mit Arbeitshandschuhen Platz findet.Werkstoffe im Überblick
Kurz: Bügelgriffe gibt es in Aluminium (leicht, stabil), Kunststoff (leicht, isolierend), Edelstahl (korrosionsbeständig) und Grauguss (robust). Der Werkstoff richtet sich nach Last, Umgebung und Optik.
Die Werkstoffwahl bestimmt Tragkraft, Korrosionsbeständigkeit und Griffgefühl:- Aluminium (eloxiert oder blank): leicht und stabil, der vielseitige Standard für Maschinen und Gehäuse.
- Kunststoff (PA, PP, Duroplast, PPA): leicht, elektrisch isolierend und unempfindlich gegen Feuchte.
- Edelstahl: korrosionsbeständig und hygienisch für Lebensmittel-, Pharma- und Nassbereiche.
- Grauguss: sehr robust für schwere, raue Anwendungen.
Befestigung und Montage
Kurz: Bügelgriffe werden je nach Bauform von der Rückseite, von der Bedienseite oder von beiden Seiten verschraubt – meist über metrische Gewinde wie M6, M8 oder M10.
Die Befestigung richtet sich danach, ob die Rückseite des Bauteils zugänglich ist:- Von der Rückseite: Schrauben werden durch das Bauteil in den Griff gedreht – die Bedienseite bleibt sichtbar frei, ohne Schraubenköpfe.
- Von der Bedienseite: Der Griff wird von vorn verschraubt, wenn die Rückseite nicht erreichbar ist.
- Beidseitig möglich: manche Bügelgriffe lassen beide Varianten zu.
Den richtigen Bügelgriff wählen
Kurz: Maßgeblich sind Tragkraft, Umgebung und Befestigungsart. Aluminium für den Standard, Edelstahl für Hygiene und Nässe, Kunststoff für leichte und isolierende Anwendungen.
Drei Fragen führen zur passenden Ausführung:- Wie hoch ist die Last? Für schwere Gehäuse Aluminium oder Grauguss, für leichte Klappen Kunststoff.
- Welche Umgebung? In Lebensmittel-, Pharma- und Nassbereichen Edelstahl, im Trockenbereich Aluminium oder Kunststoff.
- Wie wird befestigt? Ist die Rückseite frei, ist die rückseitige Verschraubung optisch sauberer.
FAQ zu Bügelgriffen
- Was ist ein Bügelgriff? Ein Bügelgriff ist ein U-förmiger Griff zum Greifen, Ziehen und Führen an Maschinen, Gehäusen, Klappen und Vorrichtungen. Der Bügel liegt ergonomisch in der Hand und überträgt die Bedienkraft gleichmäßig auf das Bauteil.
- Aus welchem Material gibt es Bügelgriffe? In Aluminium (eloxiert oder blank), Kunststoff (PA, PP, Duroplast, PPA), Edelstahl und Grauguss. Aluminium ist der vielseitige Standard, Edelstahl die Wahl für Hygiene- und Nassbereiche, Kunststoff für leichte und isolierende Anwendungen.
- Welcher Bügelgriff für Lebensmittel oder Nassbereiche? Der Bügelgriff aus Edelstahl. Er widersteht Korrosion und häufiger Reinigung und ist für Lebensmittel-, Pharma- und Nassanwendungen geeignet.
- Wie werden Bügelgriffe befestigt? Über metrisches Gewinde, gängig M6, M8 oder M10. Je nach Bauform erfolgt die Verschraubung von der Rückseite, von der Bedienseite oder von beiden Seiten. Die rückseitige Montage hält die Bedienseite frei von Schraubenköpfen.
- Was ist der Unterschied zwischen rückseitiger und bedienseitiger Montage? Bei rückseitiger Montage werden die Schrauben durch das Bauteil in den Griff gedreht, die sichtbare Seite bleibt frei. Bei bedienseitiger Montage wird von vorn verschraubt – nötig, wenn die Rückseite nicht zugänglich ist.
- Wofür wird ein Bügelgriff verwendet? Zum Tragen von Gehäusen, Ziehen von Schubladen und Abdeckungen sowie zum Führen beweglicher Maschinenteile. Er dient der Handhabung, nicht dem Klemmen oder Verstellen – dafür sind Hebel und Kurbeln zuständig.
- Welche Größen gibt es bei Bügelgriffen? Bügelgriffe gibt es in vielen Bügellängen und Bauhöhen, abgestimmt auf Hand und Last. Die Befestigungsgewinde sind metrisch, meist M6 bis M10. HUG führt das KIPP-Programm in rund 80 Ausführungen.
- Welche Marke führt HUG bei Bügelgriffen? HUG führt Bügelgriffe von KIPP (Heinrich Kipp Werk) – in Aluminium, Kunststoff, Edelstahl und Grauguss, mit rück- oder bedienseitiger Befestigung ab Lager.
Bügelgriffe bei HUG – KIPP-Programm ab Lager
HUG Technik und Sicherheit führt Bügelgriffe von KIPP in rund 80 Ausführungen – in Aluminium, Kunststoff, Edelstahl und Grauguss, mit rück- oder bedienseitiger Befestigung über metrische Gewinde. Passend dazu finden Sie im Sortiment:- Bedienhebel – Klemm-, Spann- und Exzenterhebel zum Klemmen und Spannen.
- Kurbeln – zum Verstellen von Spindeln und Achsen.
- Handräder – für die feinfühlige Verstellung von Hand.
