Rohrgriffe
Rohrgriffe sind die U-förmigen Bedien- und Tragegriffe mit geraden oder abgewinkelten Schenkeln an Maschinen, Schränken und Abdeckungen – zum Tragen, Öffnen und Führen von Anlagenteilen. HUG führt das KIPP®-Rohrgriffprogramm in Aluminium, Edelstahl, CFK und PVC mit Tragkraftanforderungen bis 1.000 N.
Technische Infos
29 Artikel gefunden
Produktanzeige:
Rohrgriff Aluminium mit Aluminium-Griffschenkel, schrägstehend - K0131
Ab
59,71 €*
Abonnement
36 Varianten verfügbar
Werkstoff: Griffschenkel und Griffsteg aus Aluminiumprofil EN AW-6060. Verbindungsstifte aus Edelstahl. Ausführung: Griffschenkel glaskugelgestrahlt und halbglänzend schwarz eloxiert. Pulverbeschichtet nur titanfarben. Griffsteg gebürstet und titanfarben pulverbeschichtet. Hinweis: Die Rohrgriffe zeichnen sich durch ihre massive Bauweise und hohe Belastbarkeit aus. Sechskantschrauben M8x16, DIN 933 verzinkt und Unterlegscheiben DIN EN ISO 7089 verzinkt werden mitgeliefert. Montage: Von der Rückseite. Gewicht ca. kg: 0,657 Tragkraft N : 1000 L: 330 A: 300 Ausführung: Griffsteg titanfarben pulverbeschichtet Farbe: titanfarben pulverbeschichtet
Rohrgriff Aluminium abgewinkelt mit Aluminium-Griffschenkel - K0132
Ab
45,11 €*
Abonnement
28 Varianten verfügbar
Werkstoff: Griffschenkel EN AW-6060 stranggepresst. Schenkeleinsatz Thermoplast glaskugelverstärkt. Verbindungsrohr EN AW-6060. Ausführung: Griffschenkel mattglänzend schwarz eloxiert. Schenkeleinsatz schwarz. Verbindungsrohr feingeschliffen und eloxiert mit geriffeltem Kunststoffüberzug schwarz. Die Verbindung zwischen Schenkel und Verbindungsrohr ist spritzwasserdicht und absolut fest. Montage: Von der Rückseite. Gewicht ca. kg : 0,407 Tragkraft N : 1000 A: 300 L: 325 Ausführung: Verbindungsrohr Kunststoffüberzug schwarz, geriffelt Farbe: schwarz geriffelt
Rohrgriff Aluminium mit schwarz pulverbeschichteten Griffschenkel - K0209
Ab
44,17 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Aluminium. Ausführung: Schenkel schwarz pulverbeschichtet. Griffsteg naturfarben eloxiert. Hinweis: schwarz verzinkte Befestigungsschrauben mit Innensechskant M12x70 sowie passende Unterlegscheiben und Muttern werden mitgeliefert. Montage: Von der Bedienseite. Gewicht ca. kg: 0,620 Tragkraft N : 1000 B: 278 A: 250 D: M12

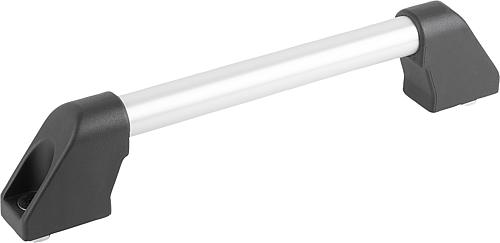

Rohrgriff Aluminium mit Kunststoff-Griffschenkel und beidseitiger Schräge - K0210
Ab
15,40 €*
Abonnement
16 Varianten verfügbar
Werkstoff: Schenkel Thermoplast glaskugelverstärkt, schwarz. Verbindungsrohr Aluminium. Hinweis: Die Griffschenkel haben im Bereich der Rohraufnahme 4 Klemmstege. Beim Eindrücken des Verbindungsrohres werden diese abgeschabt und bewirken einen passgenauen Sitz. Schwarz verzinkte Befestigungsschrauben sowie passende Unterlegscheiben und Muttern werden mitgeliefert. Montage: Von der Bedienseite. Gewicht ca. kg: 0,270 Tragkraft N : 500 B: 624 A: 600 D: M8x20
Rohrgriff Aluminium mit Kunststoff-Griffschenkel - K0211
Ab
32,49 €*
Abonnement
15 Varianten verfügbar
Werkstoff: Griffsteg Aluminium EN AW-6060. Griffschenkel Polyamid, glaskugelverstärkt. Gewindebuchse Messing. Spannhülse Edelstahl. Ausführung: Griffsteg naturfarben eloxiert. Griffschenkel schwarz. Hinweis: Zusammensteckbare Ovalprofilgriffe. Ausführung mit Kunststoffschenkeln und Aluminium-Ovalsteg. Montage: Von der Rückseite. Gewicht ca. kg: 0,295 Tragkraft N : 1000 B: 270 A: 250 Ausführung: Griffsteg naturfarben eloxiert, Schenkel schwarz D: M8 Farbe: naturfarben
Rohrgriff Aluminium mit Kunststoff-Griffschenkel, schrägstehend - K0212
Ab
21,58 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Verbindungsrohr Aluminium EN AW-6060. Griffschenkel Polyamid, glaskugelverstärkt. Gewindebuchse Messing. Ausführung: Verbindungsrohr mattglänzend eloxiert. Griffschenkel schwarz. Hinweis: Schrägstehende Rohrgriffe im modernen Industriedesign. Passgenauer Sitz des Rohres auf dem Kunststoffzapfen durch Klemmstege. Montage: Von der Rückseite. Gewicht ca. kg: 0,184 Ausführung: Verbindungsrohr Aluminium eloxiert, Schenkel schwarz Tragkraft N : 800 B: 365 A: 350

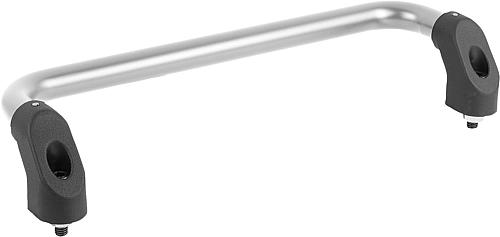

Rohrgriff Aluminium abgewinkelt mit Kunststoff-Griffschenkel - K0220
Ab
46,73 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Schenkel Thermoplast glaskugelverstärkt. Verbindungsrohr Aluminium. Ausführung: Thermoplast schwarz. Aluminium eloxiert. Hinweis: Die Griffschenkel sind mit dem Aluminium-Verbindungsrohr verstiftet. Zylinderschrauben mit Innensechskant schwarz verzinkt, Muttern und Unterlegscheiben werden mitgeliefert. Montage: Von der Bedienseite. A: 250 Gewicht ca. kg : 0,410 Tragkraft N : 800 D: M8x30 Farbe: schwarz eloxiert
Rohrgriff Aluminium mit Kunststoff-Griffschenkel und beidseitiger Schräge - K0221
Ab
18,59 €*
Abonnement
16 Varianten verfügbar
Werkstoff: Schenkel Thermoplast glaskugelverstärkt, schwarz. Verbindungsrohr Aluminium EN AW-6060. Hinweis: Die Griffschenkel haben im Bereich der Rohraufnahme 4 Klemmstege. Beim Eindrücken des Verbindungsrohres werden diese abgeschabt und bewirken einen passgenauen Sitz. Schwarz verzinkte Befestigungsschrauben sowie passende Unterlegscheiben und Muttern werden mitgeliefert. Montage: Von der Bedienseite. A: 200 Gewicht ca. kg: 0,175 B: 230 Tragkraft N : 1000 D: M8x30
Rohrgriff Aluminium oder Edelstahl mit Kunststoff-Griffschenkel und beidseitiger Schräge - K0222
Ab
24,01 €*
Abonnement
18 Varianten verfügbar
Werkstoff: Schenkel Thermoplast glaskugelverstärkt, schwarz. Verbindungsrohr Aluminium EN AW-6060 oder Edelstahl 1.4301. Hinweis: Die Griffschenkel haben im Bereich der Rohraufnahme 4 Klemmstege. Beim Eindrücken des Verbindungsrohres werden diese abgeschabt und bewirken einen passgenauen Sitz. Schwarz verzinkte Befestigungsschrauben sowie passende Unterlegscheiben und Muttern werden mitgeliefert. Montage: Von der Bedienseite. Gewicht ca. kg: 0,480 Tragkraft N : 1000 B: 544 A: 500 D: M10x45

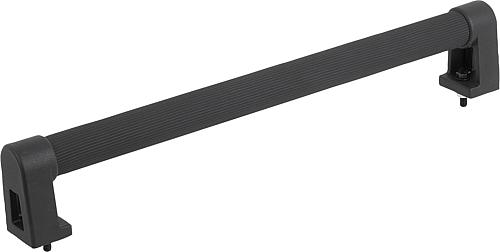

Rohrgriff Aluminium mit Kunststoff-Griffschenkel - K0223
Ab
18,33 €*
Abonnement
20 Varianten verfügbar
Werkstoff: Verbindungsrohr aus Aluminium EN AW-6060. Griffschenkel aus Polyamid glaskugelverstärkt. Ausführung: Verbindungsrohr mit geriffeltem Kunststoffüberzug. Hinweis: Die Griffschenkel haben im Bereich der Rohraufnahme 2 bzw. 4 Dreikant-PVC-Profile. Beim Eindrücken des Verbindungsrohres werden diese abgeschabt und bewirken einen passgenauen Sitz. Schwarz verzinkte Befestigungsschrauben sowie passende Unterlegscheiben und Muttern werden mitgeliefert. Sortierung: 6 Gewicht ca. kg: 0,118 Tragkraft N : 1000 A: 150 L: 200 Ausführung: geriffelter Kunststoffüberzug D: M8x25
Rohrgriff Aluminium mit Kunststoff-Rohrhalter - K0224
Ab
32,07 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Rohrhalter und Rohrkappe Polyamid glaskugelverstärkt. Verbindungsrohr Aluminium, EN AW-6060. Ausführung: Verbindungsrohre feingeschliffen und schwarz eloxiert. Rohrhalter und Rohrkappe halbmatt mit Feinstruktur, schwarz. Hinweis: Ausreißfeste Schraubverbindung vom Griffhalter zum Rohr durch eine unlösbare Blindnietmutter. Montage: Von der Rückseite. Gewicht ca. kg: 0,315 Tragkraft N : 800 L: 588 A: 500 Ausführung: schwarz eloxiert
Rohrgriff Edelstahl mit Aluminium-Rohrhalter - K0225
Ab
235,66 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Verbindungsrohr Edelstahl 1.4301. Halter Aluminium-Druckguss. Endkappe glaskugelverstärkt. Schrauben und Spannelemente Stahl. Ausführung: Verbindungsrohr feingeschliffen. Halter pulverbeschichtet, schwarz. Endkappe schwarz. Schrauben und Spannelemente verzinkt und chromatiert. Hinweis: Hochbelastbare Rohrgriffe für den Maschinen- und Apparatebau. Einfachste Montage der Bauteile von vorn. Beliebiger Anschraubabstand bei gleicher Grifflänge möglich. Gewicht ca. kg: 2,395 Tragkraft N : 1000 L: 900 E: 125 B: 600 A: 600 D: M10x70
Hauptmodelle im Überblick
- KIPP K0131: Schrägstehende Form mit Edelstahl-Komponenten – ergonomisch für mittige Zugbewegungen
- KIPP K0132: Abgewinkelte Ausführung mit Kunststoff-Einsätzen – vibrationsgedämpft
- KIPP K0209: Universal-Maschinengriff mit schwarz pulverbeschichteten Schenkeln – Industriestandard
- KIPP K0210: Leichtbaugriff Form A mit Kunststoff-Griffschenkel – Gewichtsoptimiert
Werkstoffe im Überblick
- Aluminium (Grundkörper): Leicht, korrosionsbeständig, gut pulverbeschichtbar
- Edelstahl 1.4301 / 1.4404: Korrosionsfrei für Außen- und Hygienebereich
- CFK (Carbon): Extrem leicht bei hoher Steifigkeit – Laborbau und Präzisionsgeräte
- PVC: Preisgünstig für einfache Anwendungen
- Komponenten: Aluminium, Edelstahl, Polyamid oder Thermoplast als Griffschale
Ausführungen nach Geometrie
- Gerade Bügel: Klassische U-Form mit parallelen Schenkeln – Standard-Tragegriff
- Schrägstehende Form: Abgewinkelte Schenkel für ergonomischen Zugriff
- Abgewinkelte Schenkel: Formschlüssige Aufnahme in enger Montagesituation
- Leichtbaugriffe (Form A): Optimierter Querschnitt für gewichtssensitive Anwendungen
Technische Daten
- Tragkraft: Typisch 1.000 N pro Griff – ausreichend für übliche Maschinenaufbauten
- Montage: Rückseitig oder bedienseitig mit Befestigungsschrauben M8 bis M12
- Bohrungsabstände: Von 55 bis 1.040 mm – vom Kleingriff bis zum Doppel-Tragegriff für Großgehäuse
- Oberflächen: Blank, pulverbeschichtet (schwarz, RAL-Farben) oder elektropoliert
Typische Einsatzgebiete
- Maschinen- und Anlagenbau: Wartungsklappen, Serviceabdeckungen und Zugangstüren
- Schaltschrank- und Elektronikbau: Schranktragegriffe und Rahmenöffner
- Transportbehälter: Tragegriffe an Koffern, Kisten und Transportgestellen
- Labor- und Prüfgeräte: Leichte CFK-Griffe an mobilen Messaufbauten
- Fahrzeugbau und Anhänger: Bedien- und Haltegriffe an Nutzfahrzeugaufbauten
Auswahlkriterien
- Tragkraftanforderung: Gewicht des zu tragenden Bauteils plus Sicherheitsfaktor
- Werkstoff: Aluminium als Standard, Edelstahl für Feucht/Hygiene, CFK für Leichtbau
- Bohrungsabstand: Passend zu Einbaugeometrie und Befestigungsraster
- Gewinde: M8 für kleine Griffe, M10/M12 für tragende Ausführungen
- Optik: Blank für Laborgeräte, pulverbeschichtet für Industriemaschinen
Ergänzende Bedienelemente
- Griffe als übergeordnete Kategorie mit weiteren Bauformen
- Kugelknöpfe als ergänzende Bedienelemente
- Kompressions-Drehriegel für die Verriegelung
- Drehriegel Edelstahl für Schaltschrank-Verschluss
FAQ – häufige Fragen zu Rohrgriffen
- Welche Tragkraft brauche ich? Maschinengewicht plus Sicherheitsfaktor 2-3 einkalkulieren – ein 30-kg-Bauteil mit Faktor 3 = 900 N pro Griff. Bei zwei Griffen halbieren. Standard-KIPP-Rohrgriffe schaffen 1.000 N pro Griff – reicht für die meisten Werkstattanwendungen. Bei Schwerlast über 50 kg pro Griff: Sondergriffe oder mehr Befestigungsschrauben.
- Aluminium oder Edelstahl? Aluminium ist Standard – leicht, korrosionsfest in Innenräumen, günstig. Edelstahl 1.4301/1.4404 nur bei Außeneinsatz, Hygienebereich oder Salzwasser. CFK (Carbon) wenn jedes Gramm zählt – z. B. bei mobilen Messgeräten oder transportierbaren Anlagen. PVC nur für sehr leichte Anwendungen ohne mechanische Beanspruchung.
- Rückseitig oder bedienseitig montiert? Rückseitige Montage (Schraubenkopf hinter dem Griff) ist optisch sauberer und bei Kundenkontakt-Geräten Standard. Bedienseitige Montage (Schraubenkopf sichtbar im Griff) ist einfacher zu montieren wenn die Rückseite nicht zugänglich ist. KIPP-Griffe sind oft für beide Varianten konzipiert.
- Welche Schraubengröße M8, M10, M12? M8 für kleine Griffe (bis 200 mm Bohrungsabstand) und leichte Lasten bis 500 N. M10 für Standard-Tragegriffe (200-500 mm Abstand) bis 1.000 N. M12 für Schwerlast-Griffe und Großgehäuse über 500 mm Bohrungsabstand. Schraubenlänge: Wandstärke + Griffanschluss + 2-3 Umdrehungen Reserve.
- Wie ergonomisch sind Rohrgriffe wirklich? Schrägstehende Form (K0131) ist deutlich angenehmer als reine U-Form bei häufigem Heben – die Hand bleibt im natürlichen Winkel zum Unterarm. Bei wiederkehrendem Tragen (mehrmals pro Tag) lohnt sich der Aufpreis für ergonomische Form. Für seltene Wartungsöffnung reicht der Standard-Bügel.
