Maschinengriffe
Maschinengriffe sind die ergonomischen Bedienelemente für manuelle Maschinenbetätigung – Kugelgriff, Zylindergriff, Ballengriff, Konusgriff und Sicherheits-Zylindergriff für Hand- und Fingerbedienung an Vorrichtungen, Werkzeugmaschinen und Sondermaschinen. HUG führt das KIPP®-Griff-Programm mit allen Standard-Bauformen.
Technische Infos
29 Artikel gefunden
Produktanzeige:
Ballengriff drehbar ähnl. DIN 98 Form E, Alu - K0169
Ab
15,54 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Ballengriff Aluminium. Achsteil Stahl. Ausführung: Ballengriff poliert, Achsteil verzinkt und blau chromatiert. Hinweis: Ballengriff passend zu Handräder DIN 950. L2: 26 D1: 36 Gewicht ca. kg : 0,280 SW: 8 L4: 9 L3: 11 L1: 106 D6: 29 D4: 22 D3: M16 Ausführung: Ballengriff Aluminium Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

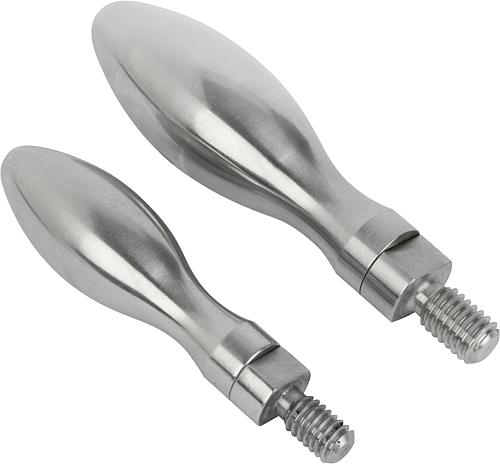

Ballengriff drehbar ähnl. DIN 98 Form E, Edelstahl - K1209
Ab
15,93 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Edelstahl 1.4404. Ausführung: poliert Hinweis: Ballengriff passend zu Handrädern DIN 950. D: M10 D1: 24 D4: 16 L: 16 L1: 86 L3: 15 SW: 11 RoHS: ja Form: E Ausführung: drehbar Gewindeart: Außengewinde Stahlschlüssel Grundkörper 1.4404 K1209.11025080 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ballengriff drehbar ähnl. DIN 98 Form E, Stahl - K0168
Ab
14,98 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Ballengriff und Achsteil Stahl. Ausführung: Ballengriff und Achsteil verzinkt und blau chromatiert. Hinweis: Ballengriff passend zu Handräder DIN 950. L2: 21 D1: 32 Gewicht ca. kg : 0,390 SW: 6 L4: 8 L3: 10,5 L1: 95 D6: 26 D4: 20 D3: M12 Ausführung: Ballengriff Stahl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ballengriff feststehend DIN 39 Form E, Alu - K0167
Ab
11,75 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Ballengriff Aluminium. Achsteil Stahl. Ausführung: Ballengriff poliert, Achsteil schwarz. Hinweis: Ballengriff passend zu Handräder DIN 950. L2: 11 D1: 16 Gewicht ca. kg : 0,020 SW: 3 L3: 7 L1: 50 D4: 10 D3: M6 Ausführung: Ballengriff Aluminium Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

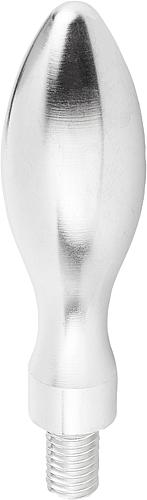

Ballengriff feststehend DIN 39 Form E, Edelstahl - K1199
Ab
6,65 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Edelstahl 1.4305. Ausführung: elektrolytisch poliert. Hinweis: Edelstahl 1.4401 ähnlich DIN 39 Ballengriff passend zu Handrädern DIN 950. D: M6 D1: 16 D4: 10 L: 11 L1: 50 L3: 7 SW: 3 RoHS: ja Form: E Ausführung: feststehend Gewindeart: Außengewinde Stahlschlüssel Grundkörper 1.4305 K1199.0616050 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ballengriff feststehend DIN 39 Form E, Stahl - K0166
Ab
10,03 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Ballengriff und Achsteil Stahl. Ausführung: Ballengriff und Achsteil verzinkt und blau chromatiert. Hinweis: Ballengriff passend zu Handräder DIN 950. D1: 16 Gewicht ca. kg : 0,045 L2: 11 SW: 3 L3: 7 L1: 50 D4: 10 D3: M6 Ausführung: Ballengriff Stahl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

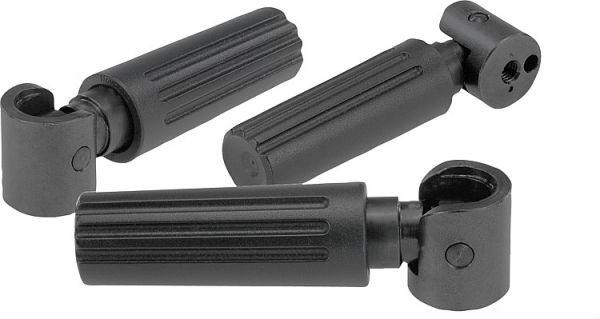

griff drehbar - K0170
Ab
11,24 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Achse und Gewindehülse Stahl, verzinkt. Ausführung: hochglanzpoliert. Hinweis: Zur Montage Achse ausschrauben. K0170.208009 Ausführung: Achse Stahl SW: 16 L7: 6 L6: 9 L5: 68 D9: 18 D8: 23 D7: M8 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
griff drehbar oval - K0651
Ab
8,83 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Achse Stahl vernickelt Sprengringe Edelstahl 1.4310. Ausführung: hochglanzpoliert. Hinweis: Die Griffe passen zu den Scheibenhandrädern mit drehbarem Griff K0164. SW: 10 L2: 5,5 Ausführung: Achse Stahl L1: 10 L: 82,2 D3: 26 D2: 41 D1: 12 D: M8 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

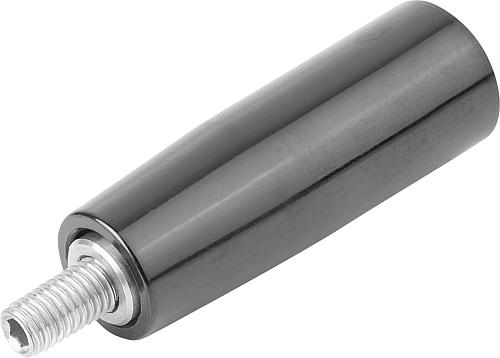

Konusgriff drehbar - K1201
Ab
8,01 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Achse Edelstahl blank. Ausführung: hochglanzpoliert. Hinweis: Zylindergriffe können beispielsweise an Handräder und Kurbeln angeschraubt werden. D: M6 D1: 18 D4: 15 L: 11 L1: 40,5 L2: 16 RoHS: false Größe: 1 Ausführung: drehbar Gewindeart: Außengewinde Farbe Grundkörper: schwarz hochglanzpoliert K1201.10618 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

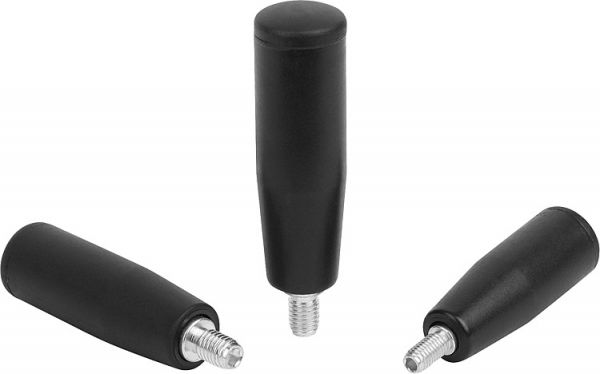

Konusgriff, Außengewinde Form F - K0172
Ab
1,26 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Gewindebolzen Stahl, verzinkt. Ausführung: hochglanzpoliert. H: 61 Gewicht ca. kg : 0,050 D: 23 L: 12 H2: 38 D4: 18 D2: M8 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Konusgriff, Außengewinde Form F - K1202
Ab
2,06 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Gewindebolzen Stahl, verzinkt. Ausführung: hochglanzpoliert. D: M8 D1: 23 D4: 19 L: 15 L1: 65 L2: 24 RoHS: false Form: F Größe: 2 Ausführung: feststehend Gewindeart: Außengewinde Farbe Komponente: blau passiviert Farbe Grundkörper: schwarz hochglanzpoliert K1202.30823 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Konusgriff, Gewindebuchse, Form E - K0172
Ab
1,17 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Duroplast PF 31, schwarz. Buchse Stahl, verzinkt. Ausführung: hochglanzpoliert. Hinweis: Bei den Ausführungen K0172.205 und K0172.206 ist die Buchse aus Messing. Bei den Ausführungen K0172.208 und K0172.2081 ist die Buchse aus Stahl, verkupfert. H: 45 D1: M6 Gewicht ca. kg : 0,015 Material: Buchse aus Messing T1: 9 H2: 26 D4: 15 D: 17 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griff-Bauformen im Überblick
- Kugelgriff: Rundkugelige Form – ergonomisch für Ganzhand-Umgreifen. Standard an Spannhebeln, Handrädern und Bedienspindeln
- Zylindergriff: Zylindrische Form – für fest positionierte Hebel und Bedienelemente mit langer Fingergriff-Fläche
- Ballengriff (drehbar/fest): Gebogene Form wie der Handballen – angenehm bei langen Schwenkbewegungen. Drehbare Variante entkoppelt Griff und Schaft
- Konusgriff: Konisch zulaufend – gute Fingerführung bei Drehbetätigung
- Konusknopf: Kompakter Knopf für Sterngriff-Alternative
- Kugelgriff drehbar: Entkoppelte Ausführung – der Griff selbst dreht sich nicht mit der Welle, die Hand bleibt in Position
- Ovalknopf: Flache ovale Form – für Knopfbetätigung mit Zeigefinger-Daumen-Druck

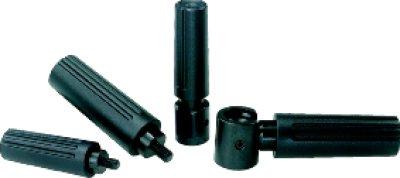

- Sicherheits-Zylindergriff: Mit integrierter Sicherheitsfunktion – verhindert ungewollte Betätigung
- Vorlegscheibe: Unterlegscheibe zwischen Griff und Maschine – schützt Oberflächen, verteilt Klemmkräfte
Werkstoffe und Ausführungen
- Kunststoff (Thermoplast): Leicht, griffig, angenehm in der Hand. Standard für Werkzeugmaschinen und Vorrichtungen
- Aluminium: Metallausführung für hochwertige Optik oder Hochtemperaturanwendungen
- Edelstahl: Für Lebensmittel- und Hygieneanwendungen mit täglicher Reinigung
Drehbar oder fest?
- Feste Griffe: Drehen mit der Welle mit – Standard für einfache Handbedienung
- Drehbare Griffe: Griff rotiert frei auf der Welle – die Hand bleibt in einer Position, wenn die Welle rotiert. Ideal bei langen Kurbel- oder Drehbewegungen
Typische Einsatzgebiete
- Spannvorrichtungen: Handgriffe an Spannelementen, Schraubstöcken und Klemmvorrichtungen
- Werkzeugmaschinen: Bedienhebel an Dreh-, Fräs- und Bohrmaschinen
- Sondermaschinen: Handbetätigte Stellachsen, Einstellspindeln
- Ventil- und Absperrarmaturen: Handgriffe an Kugelhähnen und Absperrventilen
- Prüfstände und Laborgeräte: Ergonomische Bedienung bei häufiger Handbenutzung
Ergänzende Bedien- und Normteile
- Positionierelemente wie Zentrierbuchsen und Positionierzylinder
- Kugelsperrbolzen für reversible Schnellverbindungen
- Sperrriegel für Türen und Klappen
FAQ – häufige Fragen zu Maschinengriffen
- Kugel-, Zylinder- oder Ballengriff – welcher passt für meine Anwendung? Kugelgriff für ergonomisches Ganzhand-Umgreifen an Spannhebeln und Handrädern. Zylindergriff bei länger gedrückten Hebeln und Bedienelementen mit Fingerführung. Ballengriff (anatomisch geformt) bei häufigen Schwenkbewegungen über lange Wege – schont die Hand. Im Zweifel Kugelgriff – ist der Allrounder.
- Drehbar oder fest – was ist der Unterschied praktisch? Fester Griff dreht mit der Welle mit – die Hand muss mitwandern. Bei kurzen Bewegungen (¼-Drehung) kein Problem. Drehbarer Griff entkoppelt: die Welle dreht, die Handposition bleibt – ideal bei Kurbelbewegungen über mehrere Umdrehungen oder bei Stellspindeln, wo du immer wieder dieselbe Position greifen willst.
- Kunststoff, Aluminium oder Edelstahl? Kunststoff (Thermoplast) ist Standard – griffig, leicht, angenehme Haptik bei kalten Werkstatttemperaturen. Aluminium für hochwertige Optik oder höhere Temperaturen über +80 °C. Edelstahl für Lebensmittel-, Pharma- und Hygienebereich mit täglicher Reinigung. Edelstahl wird kalt – im Freien im Winter unangenehm.
- Welches Innengewinde brauche ich? Kommt auf die Welle/Bedienspindel an. Standard-Größen: M5 für Kleinanwendungen, M8 und M10 für Werkstatt-Standard, M12 für Schwerlast. Wichtig: Gewindetiefe muss zum Griff passen. Ein zu kurzes Gewinde hält nicht – lieber Gewindelänge mindestens 1,5× Gewindedurchmesser.
- Wann brauche ich einen Sicherheits-Zylindergriff? Wenn ungewollte Betätigung gefährlich werden könnte – z. B. an Notabschaltungen, Stellantrieben oder Spannhebeln in Greifsystemen. Sicherheitsgriff verlangt eine bewusste Zwei-Hand-Aktion (Anheben + Drehen) oder hat ein Sperrelement gegen versehentlichen Druck. Standard-Pflicht in der Maschinensicherheits-Richtlinie für bestimmte Anlagentypen.
