Handräder und -kurbeln
Was von Hand gedreht wird, braucht das richtige Bedienelement – und oft die Anzeige, wo man gerade steht: HUG Technik führt 132 Artikel von KIPP rund ums Drehen von Hand, von Handrädern und Kurbeln bis zu Positionsanzeigern. Dieser Überblick führt zum passenden Teil.
Zu Ihrem Experten für Handräder und -kurbeln
Andreas Selwitschka
Technische Infos
132 Artikel gefunden
Produktanzeige:
2-Speichenhandrad Alu, Griff drehbar, Pass-/Querbohrung - K1524
Ab
21,78 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Handrad Aluminium. Zylindergriff und Nabenabdeckung Thermoplast, schwarz. Zylindergriffachse Stahl brüniert. Gewindestift ISO 4027 Stahl Festigkeitsklasse 45 H, schwarz. Ausführung: Schwarz oder silber pulverbeschichtet. Hinweis: Rund- und Planlauf des Radkranzes ≤ 0,4 mm. Montage: Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden. Die Handräder können durch Querverstiftung oder durch eine Zylinderschraube DIN 6912 und einer Vorlegscheibe K0173 axial durch Passfederverbindung auf der Welle befestigt werden. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mittels eingeschraubtem Gewindestift ISO 4027. Lieferumfang: Aluminiumhandrad. Nabenabdeckung. Zylindergriff drehbar. Gewindestift ISO 4027 (Ausführungen mit Querbohrung). Zubehör: K0173 Vorlegscheiben. K1160 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912. Zeichnungshinweis: 1) Lage der Querbohrung zur Passfedernut 90° versetzt Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Hohlwellensensor mit magnetischer Abtastung - K1926
Ab
272,73 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Welle Edelstahl. Gehäuse Kunststoff. Kabelmantel PVC. Ausführung: Gehäuse schwarz. Flachstecker 8-polig, 1x Stift. Biegeradius Kabel > 17 mm (fest verlegt). Hinweis: Für Drehzahlen ≤ 600 min-1. Einfache Montage für Hohlwellen bis max. ø 20 mm. Steckbarer Anschluss an Positionsanzeigen K1905 und K1906. Die Speisung der Betriebsspannung und Stromaufnahme des Sensors erfolgen über die Folgeelektronik. Die Auflösung und der Messbereich sind abhängig von der Folgeelektronik. Temperaturbereich: - Umgebungstemperatur 0…60 °C - Lagertemperatur -10…70 °C Montage: Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen. Zubehör: Positionsanzeigen K1905 und K1906. Reduzierhülsen K1927. Beachten: Eine Betauung ist nicht zulässig. Technische Daten: - Rotativ messender Sensor - Abtastung erfolgt magnetisch über ein Polrad mit 18 Polen á 5 mm - Schutzart IP 65; EN60529 Zeichnungshinweis: 1) Drehrichtung 2) Dichtungsplatte 3) Gewindestift M3 (2x120°) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Magnetband inkremental kodierter Maßstab, 5 mm Pollänge - K1663
Ab
1.096,73 €*
Abonnement
10 Varianten verfügbar
Werkstoff: Magnetband magnetisiertes Kunststoffband, Trägerband Stahl, Abdeckband EdelstahlAusführung: Inkremental kodierter Maßstab, Pollänge 5 mmEinfache Klebemontage, Selbstkonfektionierung möglichDie erforderliche Bandlänge berechnet sich aus: Messweg + Sensorlänge "L" + (2 x Vor- bzw. Nachlauf "B"), L = siehe Zeichnung des verwendeten Sensors, B = 10 mm (Vor- und Nachlauf)Temperaturbereich: Umgebungstemperatur -20…70 °C, - Lagertemperatur -40…70 °CDie Montage erfolgt über ein vormontiertes, doppelseitiges Klebeband und muss anhand der Benutzerinformation durchgeführt werden. Relative Luftfeuchtigkeit 100%Eine Betauung ist zulässig. Ausdehnungskoeffizient (11 ± 1) x 10-6/K (Federstahl) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
2-Speichenhandrad Alu, drehbar, Passbohrung, Federnut - K1524
Ab
22,63 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Handrad Aluminium. Zylindergriff und Nabenabdeckung Thermoplast, schwarz. Zylindergriffachse Stahl brüniert. Gewindestift ISO 4027 Stahl Festigkeitsklasse 45 H, schwarz. Ausführung: Schwarz oder silber pulverbeschichtet. Hinweis: Rund- und Planlauf des Radkranzes ≤ 0,4 mm. Montage: Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden. Die Handräder können durch Querverstiftung oder durch eine Zylinderschraube DIN 6912 und einer Vorlegscheibe K0173 axial durch Passfederverbindung auf der Welle befestigt werden. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mittels eingeschraubtem Gewindestift ISO 4027. Lieferumfang: Aluminiumhandrad. Nabenabdeckung. Zylindergriff drehbar. Gewindestift ISO 4027 (Ausführungen mit Querbohrung). Zubehör: K0173 Vorlegscheiben. K1160 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912. Zeichnungshinweis: 1) Lage der Querbohrung zur Passfedernut 90° versetzt Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
SOFTWARE für Positionsanzeiger 21922, K0411 - K0411.09
Ab
165,29 €*
Abonnement
Hinweis: Die Programmier-Software bietet die Möglichkeit, die Positionsanzeige schon vor der Montage mit entsprechenden Parametern zu programmieren. Der Umgang mit dem Programm ist sehr einfach. Die Werte wie Messwert pro Umdrehung, Kommastelle usw. werden direkt eingegeben oder mittels Schaltflächen ausgewählt. Die Eingabe von unzulässigen Werten wird von der Software erkannt. Mit USB Anschlusskabel. Gewicht ca. kg: 0,111 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Magnetsensor passive Sensoren, Miniaturbauform - K1959
Ab
148,14 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Gehäuse Aluminium. Kabelmantel PVC. Ausführung: Kompakte Bauform von Sensor und Stecker. Flachstecker 8-polig, 1x Stift. Anschlusskabel 6-adrig ø 3,55-0,3 mm. Biegeradius Kabel >17 mm (statisch). Hinweis: Arbeitet mit Magnetbändern K1663. Der Leseabstand zwischen Sensor und Band muss 0,1 bis 2 mm betragen. Die Speisung der Betriebsspannung und Stromaufnahme des Sensors erfolgen über die Folgeelektronik. Die Systemgenauigkeit, Wiederholgenauigkeit und Verfahrgeschwindigkeit ist abhängig von der Folgeelektronik. Steckbarer Anschluss an die Positionsanzeigen K1905 und K1906. Temperaturbereich: - Umgebungstemperatur 0…60 °C - Lagertemperatur -10…70 °C Montage: Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen. A) Leseabstand Sensor/ Band ≤ 2 mm B) seitlicher Versatz ± 2 mm C) Fluchtungsfehler ± 3° D) Längsneigung ± 1° E) Seitenneigung ± 3° Zubehör: Positionsanzeigen K1905 und K1906. Magnetbänder K1663. Beachten: Relative Luftfeuchtigkeit 100%. Eine Betauung ist zulässig (Sensorkopf). Technische Daten: - Schutzart IP 67; EN 60529 (Sensorkopf) - Schockfestigkeit 2000 m/s², 11 ms; EN 60068-2-27 - Vibrationsfestigkeit 200 m/s², 50 Hz…2 kHz; EN 60068-2-6 Zeichnungshinweis: 1) Sinus vor Cosinus 2) aktive Messfläche 3) Magnetband Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
2-Speichenhandrad Alu, Griff drehbar, Passbohrung - K1524
Ab
21,17 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Handrad Aluminium. Zylindergriff und Nabenabdeckung Thermoplast, schwarz. Zylindergriffachse Stahl brüniert. Gewindestift ISO 4027 Stahl Festigkeitsklasse 45 H, schwarz. Ausführung: Schwarz oder silber pulverbeschichtet. Hinweis: Rund- und Planlauf des Radkranzes ≤ 0,4 mm. Montage: Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden. Die Handräder können durch Querverstiftung oder durch eine Zylinderschraube DIN 6912 und einer Vorlegscheibe K0173 axial durch Passfederverbindung auf der Welle befestigt werden. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mittels eingeschraubtem Gewindestift ISO 4027. Lieferumfang: Aluminiumhandrad. Nabenabdeckung. Zylindergriff drehbar. Gewindestift ISO 4027 (Ausführungen mit Querbohrung). Zubehör: K0173 Vorlegscheiben. K1160 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912. Zeichnungshinweis: 1) Lage der Querbohrung zur Passfedernut 90° versetzt Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Magnetsensor passive Sensoren, Miniaturbauform IO-Link Schnittstelle - K1658
Ab
242,77 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse Aluminium, Kabelmantel PURKompakte Bauform von Sensor und SteckerM8-Steckverbinder, 6-polig, 1x Stift (E15)Anschlusskabel 6-adrig ø 5,2 mmBiegeradius Kabel >= 52 mm (dynamisch)Arbeitet mit Magnetbändern K1663Der Leseabstand zwischen Sensor und Band muss 0,1 bis 2 mm betragen.Die Speisung der Betriebsspannung und Stromaufnahme des Sensors erfolgt über die Folgeelektronik.Die Systemgenauigkeit, Wiederholgenauigkeit und Verfahrgeschwindigkeit ist abhängig von der Folgeelektronik.Steckbarer Anschluss an die Positionsanzeiger K1657Temperaturbereich: Umgebungstemperatur 0…60 °C, Lagertemperatur -10…70 °C Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen.A) Leseabstand Sensor/ Band ≤ 2 mmB) seitlicher Versatz ± 2 mmC) Fluchtungsfehler ± 3°D) Längsneigung ± 1°E) Seitenneigung ± 3° Zubehör: Positionsanzeiger K1657, Magnetbänder K1663Relative Luftfeuchtigkeit 100%Eine Betauung ist zulässig (Sensorkopf) Schutzart IP 67; EN 60529 (Sensorkopf) Schockfestigkeit 2000 m/s², 11 ms; EN 60068-2-27 Vibrationsfestigkeit 200 m/s², 50 Hz…2 kHz; EN 60068-2-6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Montageplatte - K0414
Ab
30,19 €*
Abonnement
16 Varianten verfügbar
Werkstoff: Gehäuse Aluminium. Klemmhebel Kunststoff. Ausführung: Gehäuse eloxiert. Klemmhebel schwarzgrau. Hinweis: Montageplatten bilden eine kompakte Einheit in Verbindung mit Positionsanzeigern. Sie garantieren eine zuverlässige Spindelklemmung ohne zusätzliche Konstruktionsarbeit. Aufgrund der einfachen Montage ist die Montageplatte auch zur Nachrüstung an bestehenden Anlagen gut geeignet. H1: 25,5 H: 67,5 D1: M5 Passend zu Positionsanzeiger: 21904 L: 48 D3: 10 D2: 5,5 D: 12 B1: 5,5 B: 20 A5: 10 A4: 17 A2: 30 A1: 17 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
2-Speichenhandrad Alu, Griff umlegbar, Pass-/Querbohrung - K1525
Ab
37,96 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Handrad Aluminium. Zylindergriff und Nabenabdeckung Thermoplast, schwarz. Zylindergriffachse Stahl brüniert. Gewindestift ISO 4027 Stahl Festigkeitsklasse 45 H, schwarz. Ausführung: Schwarz oder silber pulverbeschichtet. Hinweis: Rund- und Planlauf des Radkranzes ≤ 0,4 mm. Montage: Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder durch eine Zylinderschraube DIN 6912 und eine Vorlegscheibe K0173 axial durch Passfederverbindung auf der Welle befestigt werden. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mittels eingeschraubtem Gewindestift ISO 4027. Lieferumfang: Aluminiumhandrad. Nabenabdeckung. Zylindergriff umlegbar. Gewindestift ISO 4027 (Ausführungen mit Querbohrung). Aluminiumhandrad. Nabenabdeckung. Zylindergriff umlegbar. Gewindestift ISO 4027 (Ausführungen mit Querbohrung). Zubehör: K0173 Vorlegscheiben. K1160 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912. Zeichnungshinweis: 1) Lage der Querbohrung zur Passfedernut 90° versetzt Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
2-Speichenhandrad Alu, umlegbar, Pass-/Querbohrung, Federnut - K1525
Ab
39,70 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Handrad Aluminium. Zylindergriff und Nabenabdeckung Thermoplast, schwarz. Zylindergriffachse Stahl brüniert. Gewindestift ISO 4027 Stahl Festigkeitsklasse 45 H, schwarz. Ausführung: Schwarz oder silber pulverbeschichtet. Hinweis: Rund- und Planlauf des Radkranzes ≤ 0,4 mm. Montage: Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder durch eine Zylinderschraube DIN 6912 und eine Vorlegscheibe K0173 axial durch Passfederverbindung auf der Welle befestigt werden. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mittels eingeschraubtem Gewindestift ISO 4027. Lieferumfang: Aluminiumhandrad. Nabenabdeckung. Zylindergriff umlegbar. Gewindestift ISO 4027 (Ausführungen mit Querbohrung). Zubehör: K0173 Vorlegscheiben. K1160 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912. Zeichnungshinweis: 1) Lage der Querbohrung zur Passfedernut 90° versetzt Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Positionsanzeige batteriebetrieben - K1905/K1906
Ab
203,46 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse Kunststoff. Sichtfenster LCD-Anzeige. Ausführung: Positionsanzeige mit integriertem Batteriefach. Sensor steckbar. Low Power LCD mit Dezimal- und Bruch-Inch-Funktion. Hinweis: Digitale, netzunabhängige Messanzeige zur spielfreien Positioniererfassung. Das System wird oft für Messaufgaben an Längen- und Winkelanschlägen (an Formatkreissägen, Blechstanzen, Abkantpressen,...) in Industrie und Handwerk eingesetzt. Für den Schalttafeleinbau gelten die empfohlenen Abmessungen 92+0,8 x 45+0,6. Die Winkelanzeige ist programmierbar. Der Anzeigebereich ist ~13 mm hoch und Skalierbar von -1999999 bis 1999999. Die max. Anzeigegenauigkeit beträgt dezimal bis 10 µm, Brunch-Inch bis 1/64 Inch. Die Positionsanzeige verfügt über einen batteriegepufferten Speicher und über eine Batterieüberwachung mit Low-Batt Symbol bei <1,1 V. Ein einfacher Batteriewechsel ist über das Batteriefach möglich. Die Energieversorgung erfolgt über 2 Mignon-AA Batterien (nicht im Lieferumfang enthalten). Temperaturbereich: - Umgebungstemperatur 0…60 °C - Lagertemperatur -10…70 °C Montage: Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen. Funktionen: - Kettenmaß- und Resetfunktion - Direkteingabe des Referenz-/ Offsetwert Zubehör: - Magnetsensoren K1959 - Magnetbänder K1633 - Hohlwellensensoren K1926 Beachten: Die relative Luftfeuchtigkeit darf max. 95% betragen. Eine Betauung ist nicht zulässig. Technische Daten: - Auflösung 0,01; 0,05; 0,1; 1 mm/ 0,001; 0,01; 1/16; 1/32; 1/64 inch - Systemgenauigkeit ±(0,1 + 0,01 x L) mm, L in m - Betriebsspannung 3 V DC, verpolsicher - Stromaufnahme ~220 µA bei 3 V DC - Wiederholgenauigkeit ±0,01 mm - Verfahrgeschwindigkeit max. 5 m/s - EMV EN 61000-6-2; EN 61000-6-4 - Schutzart IP 40, Gesamtgerät - Schutzart IP 54, frontseitig Zeichnungshinweis: 1) Sensoranschluss 2) Batteriefach Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Die Bereiche im Überblick
Kurz: Das Programm gliedert sich in die Bedienelemente zum Drehen – Handräder, Kurbeln, Stellknöpfe und Griffe – und die Elemente zur Positionserfassung: Positionsanzeiger und Hohlwellensensoren.
Rund ums Drehen von Hand gehören zwei Aufgaben zusammen: bedienen und ablesen. Diese Bereiche decken das ab:
- Handräder – Speichen- und Scheibenhandräder zum Verstellen von Spindeln, teils nach DIN 950
- Positionsanzeiger – mechanische und digitale Anzeigen für den eingestellten Wert

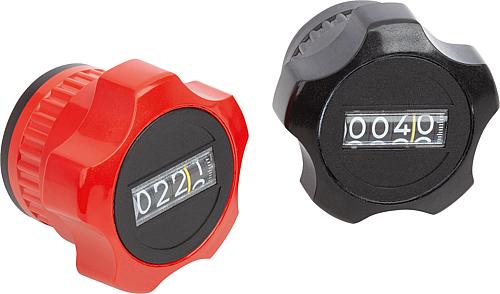

- Stellknöpfe – Bedienknöpfe mit integriertem Positionsanzeiger
- Hohlwellensensoren – zur berührungslosen Erfassung der Drehposition
Dazu kommen Kurbeln für das kraftsparende Drehen über mehrere Umdrehungen sowie Griffe zur Ergänzung.
Drehen und Position ablesen
Kurz: Handräder und Kurbeln übertragen die Drehbewegung auf Spindeln und Wellen. Positionsanzeiger und Sensoren machen den eingestellten Wert sichtbar – von der mechanischen Ziffernrolle bis zur digitalen Anzeige.
Das Handrad verstellt eine Spindel über kurze Wege präzise, die Kurbel spart Kraft, wenn viele Umdrehungen nötig sind. Damit die eingestellte Position nicht geschätzt werden muss, kommen Anzeigeelemente ins Spiel: Der mechanische Positionsanzeiger zeigt den Wert über ein Ziffernrollenwerk, digitale Varianten über ein Display. Für die berührungslose Erfassung an einer Welle gibt es Hohlwellensensoren. So wird aus dem reinen Drehen eine reproduzierbare, ablesbare Verstellung.
FAQ zu Handrädern und Kurbeln
- Was gehört zu den Handrädern und Kurbeln? Die Bedienelemente zum Drehen von Hand – Handräder, Kurbeln, Stellknöpfe und Griffe – sowie die Elemente zur Positionserfassung: mechanische und digitale Positionsanzeiger und Hohlwellensensoren. Zusammen decken sie das Verstellen von Spindeln und Wellen samt der Anzeige des eingestellten Werts ab.
- Wann Handrad, wann Kurbel? Das Handrad eignet sich für präzise Verstellungen über kurze Wege, weil es feinfühlig gedreht wird. Die Kurbel spart Kraft und Zeit, wenn viele Umdrehungen nötig sind – etwa beim Verfahren über größere Strecken. Oft ergänzen sich beide: das Handrad zur Feinjustage, die Kurbel zum schnellen Verfahren.
- Wozu ein Positionsanzeiger? Damit der eingestellte Wert – etwa eine Länge oder Höhe – nicht geschätzt, sondern abgelesen werden kann. Mechanische Positionsanzeiger zeigen den Wert über ein Ziffernrollenwerk ohne Stromversorgung, digitale über ein Display. Das macht Einstellungen reproduzierbar und beschleunigt das Umrüsten an Maschinen.
Handräder und Kurbeln bei HUG – 132 KIPP-Artikel ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – rund ums Drehen von Hand mit dem KIPP-Programm: Handräder und Kurbeln, Stellknöpfe und Griffe sowie Positionsanzeiger und Sensoren zur Positionserfassung. Passend dazu führen diese Bereiche direkt zum richtigen Teil:- Handräder – Speichen- und Scheibenhandräder
- Positionsanzeiger – mechanisch und digital
- Stellknöpfe – mit integrierter Positionsanzeige
