Schalengriffe
Wo ein Griff nicht überstehen darf, ist der Schalengriff die Lösung: eingelassen in die Fläche, bündig abschließend, mit einer Mulde für die Finger. HUG Technik führt 12 Schalengriffe von KIPP – fest oder klappbar, in verschiedenen Materialien.
Zu Ihrem Experten für Schalengriffe
Andreas Selwitschka
12 Artikel gefunden
Inhalt im Überblick
Der eingelassene Muldengriff

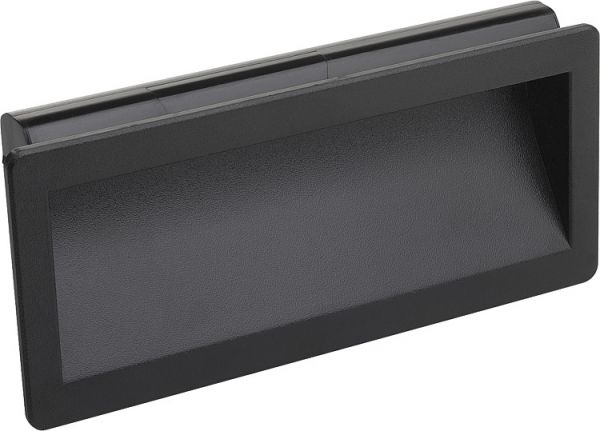

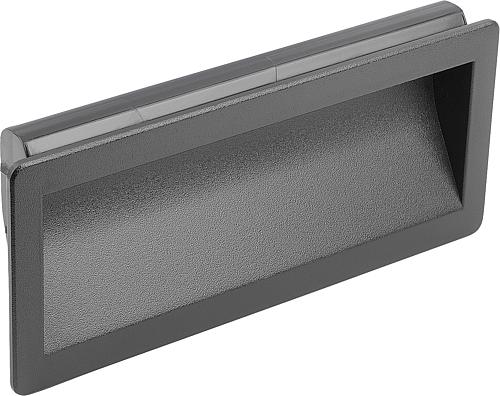

Der Schalengriff wird in die Fläche eingelassen und bildet eine Mulde, in die die Finger greifen. Er steht nicht über und eignet sich überall dort, wo ein abstehender Griff stören, hängen bleiben oder verletzen würde.
Der Schalengriff verschwindet in der Fläche: Statt abzustehen, bildet er eine eingelassene Mulde, in die man von vorn hineingreift. Das ist ideal an Schiebetüren, Schubladen, Klappen und Bedientafeln, an denen ein hervorstehender Griff im Weg wäre – etwa in engen Durchgängen, an bewegten Teilen oder wo eine glatte Front gewünscht ist. Für abstehende Trage- und Führungsgriffe sind dagegen die Bogengriffe gedacht.
Fest oder klappbar, geschraubt oder geklipst

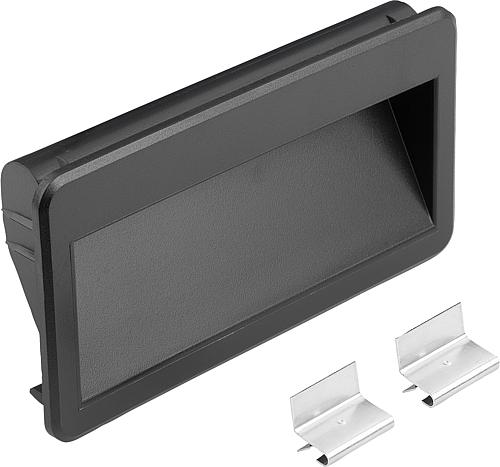

Schalengriffe gibt es in fester Form oder mit klappbarem Bügel, der sich bei Bedarf ausklappt. Montiert werden sie durch Anschrauben, Einklipsen oder Stecken – je nach Wandstärke und Zugang.

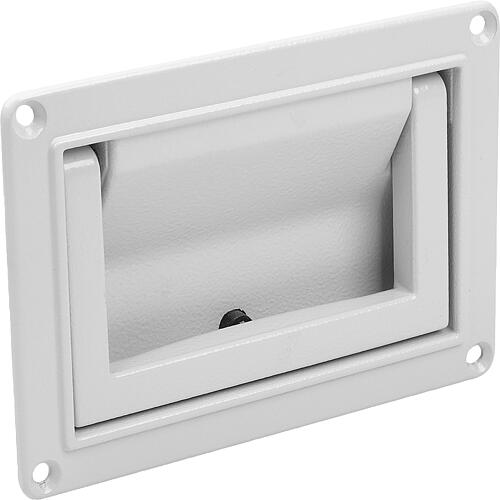

Zwei Bauarten decken unterschiedliche Bedürfnisse ab: Der feste Schalengriff hat eine reine Mulde, der klappbare zusätzlich einen Bügel, der sich zum Tragen ausklappen und danach bündig versenken lässt – das verbindet die flache Bauform mit einem echten Tragegriff. Bei der Montage gibt es drei Wege: anschrauben für die feste, belastbare Verbindung, einklipsen für die schnelle werkzeuglose Montage und stecken für dünne Bleche. Welche Variante passt, hängt von Wandstärke, Zugang und Traglast ab. Alle Griffbauformen zeigt der Bereich Griffe.
Material und Traglast
Schalengriffe bestehen aus Aluminium, Thermoplast (ABS), Polyamid oder Edelstahl. Die zulässige Belastung reicht je nach Ausführung von rund 200 N bis 1000 N.
Der Werkstoff bestimmt Optik, Umgebungseignung und Belastbarkeit: eloxiertes oder pulverbeschichtetes Aluminium für den robusten Standard, ABS und Polyamid für leichte, günstige Griffe, Edelstahl für den Hygiene- und Außenbereich. Wichtig bei tragenden Anwendungen ist die angegebene Traglast von rund 200 N bis 1000 N – sie muss zur erwarteten Belastung passen, besonders bei klappbaren Griffen, die zum Tragen ganzer Baugruppen genutzt werden. Im Zweifel gibt die Beratung Auskunft zur richtigen Auslegung. Lange Griffleisten für Schiebetüren bieten dagegen die Profilgriffe.
FAQ zu Schalengriffen
- Wann ist ein Schalengriff die richtige Wahl? Wenn ein Griff nicht überstehen darf – an Schiebetüren, Schubladen, Klappen und Bedientafeln in engen Durchgängen, an bewegten Teilen oder wo eine glatte Front gewünscht ist. Der Schalengriff wird eingelassen und bildet eine Mulde für die Finger, ohne abzustehen. Für abstehende Tragegriffe sind Bogengriffe besser.
- Was bringt ein klappbarer Schalengriff? Er verbindet die flache, eingelassene Bauform mit einem echten Tragegriff: Der Bügel lässt sich zum Tragen ausklappen und danach bündig versenken. So steht der Griff nur dann über, wenn er gebraucht wird – ideal an Baugruppen, die gelegentlich getragen, sonst aber bündig verbaut sein sollen.
- Wie werden Schalengriffe montiert? Durch Anschrauben, Einklipsen oder Stecken. Anschrauben gibt die feste, belastbare Verbindung, Einklipsen die schnelle werkzeuglose Montage, Stecken eignet sich für dünne Bleche. Welche Montageart passt, hängt von Wandstärke, Zugang und geforderter Traglast ab.
- Welche Traglast hat ein Schalengriff? Je nach Ausführung rund 200 N bis 1000 N. Bei tragenden Anwendungen – besonders bei klappbaren Griffen zum Tragen ganzer Baugruppen – muss die angegebene Traglast zur erwarteten Belastung passen. Der Werkstoff und die Montageart beeinflussen die Belastbarkeit; die genauen Werte stehen beim jeweiligen Modell.
Schalengriffe bei HUG – 12 KIPP-Modelle ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Schalengriffen von KIPP: eingelassene Muldengriffe, fest oder klappbar, aus Aluminium, Kunststoff und Edelstahl, mit Traglasten bis 1000 N. Passend dazu ergänzen diese Bereiche das Griff-Programm:- Bogengriffe – bügelförmige Griffe zum Tragen und Führen
