Kegelgriffe DIN 99, Form L, mit Bohrung - K0174
Ab
2,85 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Stahl. Ausführung: poliert. Hinweis: Eine feste Verbindung von Griff und Gegenstück ist durch Verkleben oft günstiger herzustellen als durch Verstiften. H: 47 L2: 95 D1: 16 D4: 12 Gewicht ca. kg : 0,142 D2 Kugel: 25 B1: 18,5 A: 7,5

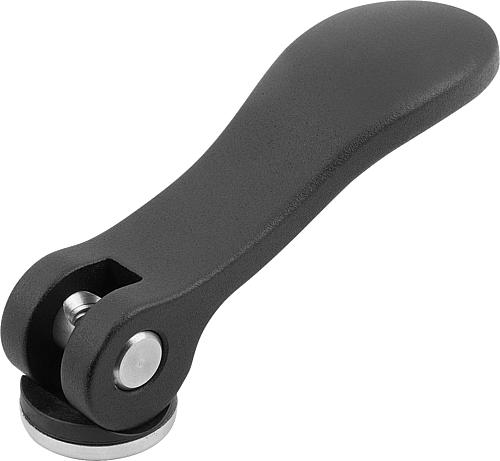

Exzenterhebel Aluminium Innengewinde, Kunststoffdruckscheibe - K0005
Ab
5,00 €*
Abonnement
28 Varianten verfügbar
Werkstoff: Griffhebel aus Aluminiumguss EN AC-46200. Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt. Achsbolzen Edelstahl 1.4305. Scheibe Stahl, Festigkeitsklasse 5.8,. Ausführung: Griffhebel pulverbeschichtet rot RAL 3003 Feinstruktur. Druckscheibe schwarz. Achsbolzen blank. Scheibe Stahl blau passiviert. Hinweis: Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation). A: 52,3 A1: 59,1 B: 18 B1: 13 D: M5 D1: 15,4 D2: 8 H: 11,2 H1: 17 RoHS: ja Hub S: 1 Größe: 0 Gewindeart: Innengewinde Handkraft FH N: 100 Spannkraft F kN: 2,5 Farbe Grundkörper: rubinrot RAL 3003 K0005.0501405

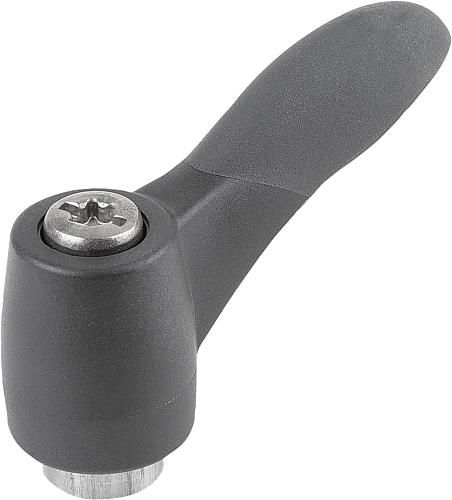

Klemmhebel 2K mit Außengewinde, Gewindeeinsatz Edelstahl - K0126
Ab
6,40 €*
Abonnement
43 Varianten verfügbar
Werkstoff: Griffhebel: Hartkomponente glasfaserverstärkter Kunststoff mit Zahnring aus Zinkdruckguss. Weichkomponente Thermoflex auf der Basis von SEBS. Stahlteile: Edelstahl 1.4305. Ausführung: Stahlteile blank. Hinweis: Die Hart- und Weichkomponente wird serienmäßig in schwarzgrau RAL 7021 geliefert. X: M5 D1: 15 D: 10 Zähnezahl: 16 B: 10,1 A1: 48,1 A: 40,1 H4: 33,5 H3: 30 H2: 10 H1: 4 H: 24,5 D2: 16 L: 10 Farbe: schwarzgrau

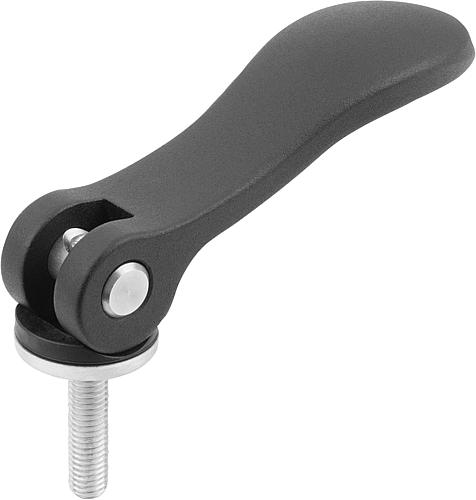

Exzenterhebel Aluminium Außengewinde, Kunststoffdruckscheibe, Stiftschraube - K0005
Ab
5,30 €*
Abonnement
116 Varianten verfügbar
Werkstoff: Griffhebel aus Aluminiumguss EN AC-46200. Druckscheibe aus Kunststoff PA 66 GF 35-x glasfaserverstärkt. Achsbolzen Edelstahl 1.4305. Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8. Ausführung: Griffhebel schwarz pulverbeschichtet. Druckscheibe schwarz. Achsbolzen blank. Stiftschraube und Scheibe Stahl blau chromatiert,. Hinweis: Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation). Außengewinde D: M5 D1: 18,1 D2: 9 B: 21,5 B1: 15 H: 14,5 Ausführung: Stahl H1: 22 A: 70,4 A1: 79,2 Hub S: 1,2 L: 50 Spannkraft F kN: 4 Handkraft N: 120 Material: Stahl

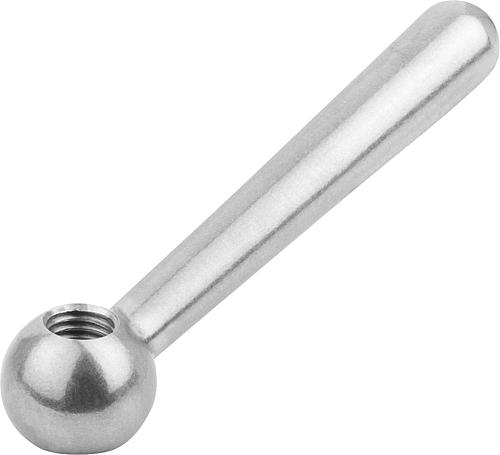

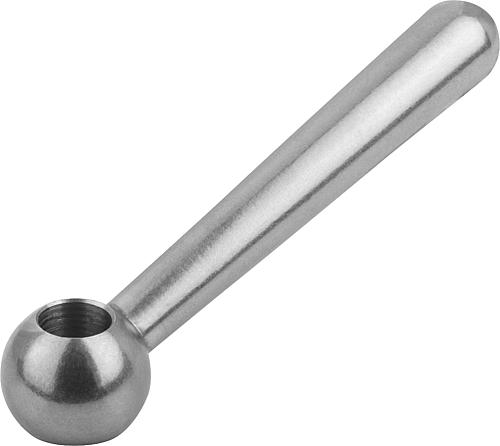

Kegelgriffe DIN 99, Form N, mit Innengewinde - K0174
Ab
2,85 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Stahl. Ausführung: poliert. Hinweis: Eine feste Verbindung von Griff und Gegenstück ist durch Verkleben oft günstiger herzustellen als durch Verstiften. H: 30,5 L2: 60 D1: 10 Gewicht ca. kg : 0,035 D2 Kugel: 16 B2: 12 A: 5 D5: M8

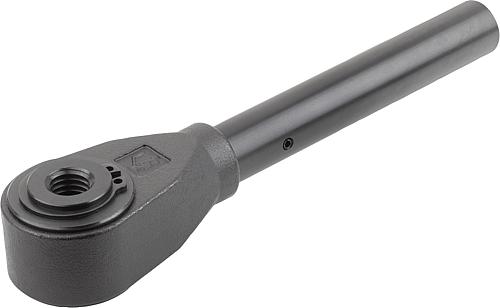

Spanner mit Innengewinde - K0128
Ab
71,95 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Gehäuse Vergütungsstahl, Spannmutter und Spannbolzen Automatenstahl einsatzgehärtet. Ausführung: brüniert. Hinweis: Spannbolzen A (zum Ratschen) Normalausführung: Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich. Spannbolzen B Sonderausführung: Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden. H1: 6 H: 4 D1: 56 Ausführung: Innengewinde Ausführung: Spannbolzen A Gewicht ca. kg: 2,300 Anzahl der Rastnuten: 9 E: 300 A: 80 C: 61 H3: 23,5 H2: 47 D3: 35 D2: 28 D: 42

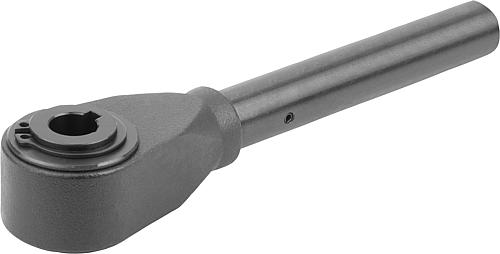

Spanner mit Innenvierkant - K0128
Ab
84,52 €*
Abonnement
11 Varianten verfügbar
Werkstoff: Gehäuse Vergütungsstahl, Spannmutter und Spannbolzen Automatenstahl einsatzgehärtet. Ausführung: brüniert. Hinweis: Spannbolzen A (zum Ratschen) Normalausführung: Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich. Spannbolzen B Sonderausführung: Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden. Innenvierkant SW: 13 H1: 6 H: 4 D1: 38 Ausführung: Innenvierkant Ausführung: Spannbolzen A Gewicht ca. kg: 0,760 Anzahl der Rastnuten: 8 E: 180 A: 54 C: 43 H3: 19 H2: 38 D3: 26 D2: 20

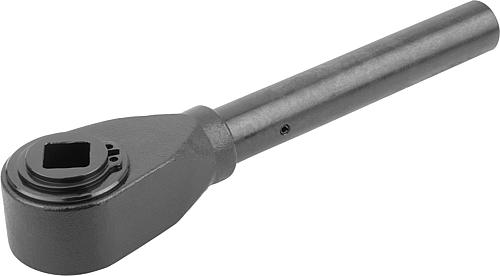

Spanner mit Passbohrung - K0128
Ab
91,44 €*
Abonnement
11 Varianten verfügbar
Werkstoff: Gehäuse Vergütungsstahl, Spannmutter und Spannbolzen Automatenstahl einsatzgehärtet. Ausführung: brüniert. Hinweis: Spannbolzen A (zum Ratschen) Normalausführung: Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich. Spannbolzen B Sonderausführung: Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden. H1: 6 H: 4 D1: 45 Ausführung: Passbohrung Ausführung: Spannbolzen A Gewicht ca. kg: 1,350 Anzahl der Rastnuten: 8 E: 230 A: 70 C: 51 H3: 21 H2: 42 D3: 30 D2: 24 D: 35

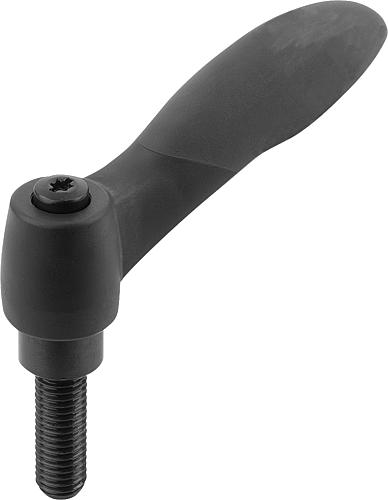

Klemmhebel 2K mit Außengewinde, Gewindeeinsatz Stahl brüniert - K0125
Ab
3,85 €*
Abonnement
68 Varianten verfügbar
Werkstoff: Griffhebel: Hartkomponente glasfaserverstärkter Kunststoff mit Zahnring aus Zinkdruckguss. Weichkomponente Thermoflex auf der Basis von SEBS. Stahlteile: Festigkeitsklasse 5.8. Ausführung: Stahlteile brüniert. Hinweis: Die Hart- und Weichkomponente wird serienmäßig in schwarzgrau RAL 7021 geliefert. X: M6 Zähnezahl: 16 B: 10,1 A1: 48,1 A: 40,1 H4: 33,5 H3: 30 H2: 10 H1: 4 H: 24,5 D2: 16 D1: 15 D: 10 L: 40 Farbe: schwarzgrau

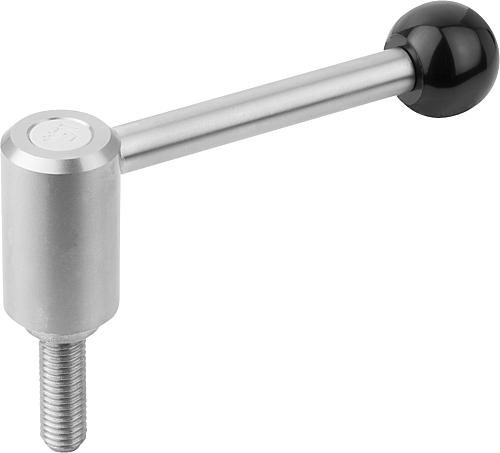

Spannhebel Edelstahl mit Außengewinde, 0 Grad - K0109
Ab
25,49 €*
Abonnement
59 Varianten verfügbar
Werkstoff: Stahlteile Edelstahl 1.4305. Kunststoffkugelknopf schwarz. Ausführung: Stahlteile blank. Kugelknopf poliert. Ausführung: 0 Grad Zähnezahl: 22 A2: 15 A1: 92 A: - H4: 49,5 H3: 58,5 H2: 37 H1: 4,5 H: 44,5 D3: 10 D2: 25 D1: 24 D: 16 X: M8

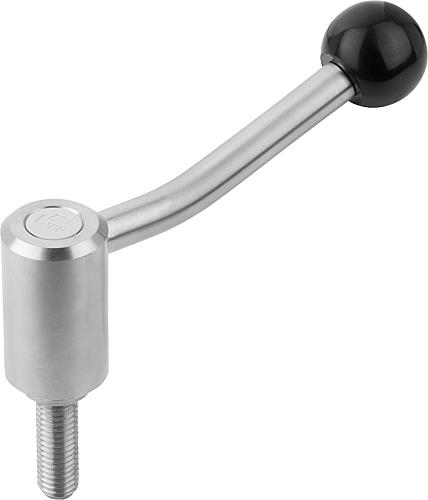

Spannhebel Edelstahl mit Außengewinde, 20 Grad - K0109
Ab
25,49 €*
Abonnement
59 Varianten verfügbar
Werkstoff: Stahlteile Edelstahl 1.4305. Kunststoffkugelknopf schwarz. Ausführung: Stahlteile blank. Kugelknopf poliert. Ausführung: 20 Grad Zähnezahl: 24 A2: 15 A1: - A: 106 H4: 57,5 H3: 68,5 H2: 42 H1: 5,5 H: 51,5 D3: 12 D2: 32 D1: 28 D: 19

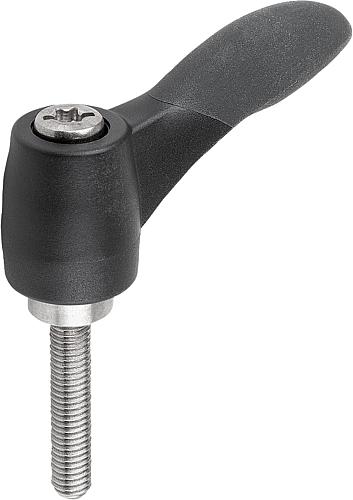

Klemmhebel 2K mit Innengewinde, Gewindeeinsatz Edelstahl - K0126
Ab
6,02 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Griffhebel: Hartkomponente glasfaserverstärkter Kunststoff mit Zahnring aus Zinkdruckguss. Weichkomponente Thermoflex auf der Basis von SEBS. Stahlteile: Edelstahl, 1.4305. Ausführung: Stahlteile blank. Hinweis: Die Hart- und Weichkomponente wird serienmäßig in schwarzgrau RAL 7021 geliefert. Zähnezahl: 20 B: 17,6 A1: 74,4 A: 64,9 H4: 45,2 H3: 41,2 H2: 12,5 H1: 6,5 H: 28,5 D2: 19 D1: 17,5 D: 13,5 T: 12 X: M8 Farbe: schwarzgrau
Inhalt im Überblick
Hebel als Bedienteil – wofür
Bedienhebel klemmen und spannen von Hand. Über ein Gewinde oder einen Exzenter erzeugen sie eine Klemmkraft, mit der sich verstellbare Teile fixieren lassen – an Vorrichtungen, Schutzeinrichtungen, Anschlägen und im Maschinen- und Vorrichtungsbau.
Im Maschinen- und Vorrichtungsbau müssen Teile immer wieder schnell und ohne Werkzeug festgesetzt werden: ein Anschlag, eine verstellbare Führung, eine Schutzhaube. Genau dafür sind Bedienhebel da. Sie sitzen auf einem Gewinde oder einer Spindel und erzeugen beim Umlegen oder Anziehen eine definierte Klemmkraft. Gemeint ist hier nicht der Hebel im physikalischen Sinn, sondern das genormte Bedienteil. HUG führt das vollständige KIPP-Hebelprogramm – die drei Bauarten unterscheiden sich darin, wie sie die Klemmkraft erzeugen und ob sich die Hebelstellung nachstellen lässt.Klemmhebel, Spannhebel oder Exzenterhebel?

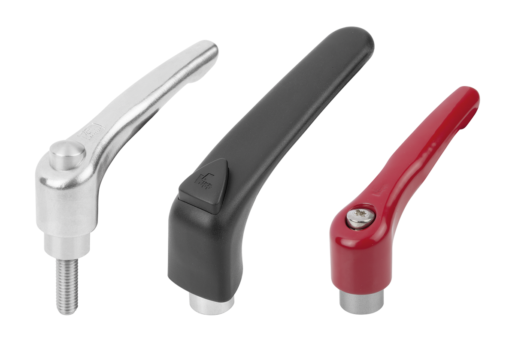

Der Klemmhebel ist verstellbar – seine Griffstellung lässt sich ohne Lösen nachsetzen. Der Spannhebel bildet eine feste Einheit mit der Spindel für hohe Drehmomente. Der Exzenterhebel spannt mit einer Nocke besonders schnell.
Die drei Bauarten lösen dieselbe Aufgabe auf unterschiedliche Weise:| Bauart | Wirkprinzip | Stärke |
|---|---|---|
| Klemmhebel | Gewinde, Griff über Zahnkupplung verstellbar | nachsetzbar auf engem Raum |

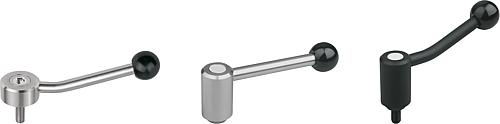

| Spannhebel | Gewinde, fest mit der Spindel verbunden | hohes Drehmoment, kein Spiel |

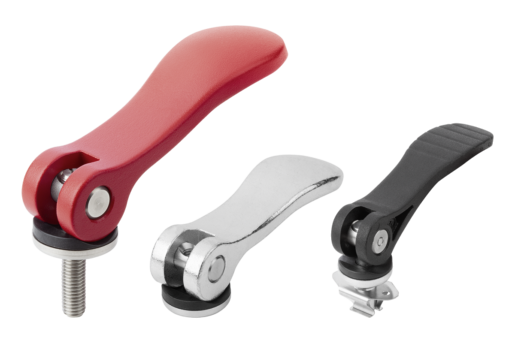

| Exzenterhebel | Exzenternocke, Vierteldrehung | schnelles Spannen und Lösen |
Den passenden Hebel wählen
Enger Schwenkraum = Klemmhebel (verstellbar). Hohe Spannkraft = Spannhebel. Häufiges, schnelles Öffnen und Schließen = Exzenterhebel.
Die Wahl richtet sich nach der Aufgabe:- Wenig Schwenkraum: Wo der Hebel nicht voll durchschwenken kann, ist der verstellbare Klemmhebel richtig – er wird hochgezogen und neu angesetzt.
- Hohe Spannkraft: Für feste, dauerhafte Klemmung mit hohem Drehmoment der Spannhebel.
- Schnelles Spannen: Wo oft geöffnet und geschlossen wird, spart der Exzenterhebel mit seiner Vierteldrehung Zeit.
Werkstoffe und Gewinde
Bedienhebel gibt es in Zink-Druckguss (Standard), Kunststoff (leicht, isolierend) und Edelstahl (für Lebensmittel, Pharma und Nassbereiche). Die Gewinde sind metrisch, meist M5 bis M12, beim Spannhebel bis M42.
Der Werkstoff richtet sich nach Umgebung und Beanspruchung:- Zink-Druckguss (brüniert): der robuste Standard für den allgemeinen Maschinenbau.
- Thermoplast/Duroplast: leicht, elektrisch isolierend und mit angenehmer Griffhaptik.
- Edelstahl: korrosionsbeständig für Lebensmittel-, Pharma- und Nassbereiche.
FAQ zu Bedienhebeln
- Was ist ein Bedienhebel? Ein Bedienhebel ist ein genormtes Bedienteil, das von Hand klemmt oder spannt. Über ein Gewinde oder einen Exzenter erzeugt er eine Klemmkraft, mit der sich verstellbare Teile an Maschinen und Vorrichtungen ohne Werkzeug fixieren lassen.
- Was ist der Unterschied zwischen Klemmhebel und Spannhebel? Der Klemmhebel ist verstellbar: Sein Griff lässt sich über eine Zahnkupplung hochziehen und neu ansetzen, ohne die Klemmung zu lösen. Der Spannhebel bildet eine feste Einheit mit der Spindel und ist für hohe, spielfreie Spannkräfte ausgelegt.
- Wie funktioniert ein Exzenterhebel? Ein Exzenterhebel spannt über eine exzentrisch gelagerte Nocke. Beim Umlegen des Griffs drückt die Nocke ein Druckstück gegen die Gegenfläche; die Spannkraft steigt progressiv bis zu einem spürbaren Rastpunkt. Das ermöglicht schnelles Spannen und Lösen mit einer Vierteldrehung.
- Welcher Hebel für wenig Schwenkraum? Der Klemmhebel. Wo der Griff nicht voll durchschwenken kann, wird er hochgezogen, die Zahnkupplung rastet aus, und der Hebel lässt sich in eine günstigere Stellung zurücksetzen – ohne die Klemmung zu verlieren.
- Sind Bedienhebel Normteile? Ja, Klemm-, Spann- und Exzenterhebel sind genormte Bedienteile (Normelemente). HUG führt sie vom Hersteller KIPP in einheitlichen Baureihen mit metrischen Gewinden, sodass sie sich planbar einsetzen und ersetzen lassen.
- Welche Gewindegrößen gibt es? Die gängigen Größen reichen von M5 bis M12, sowohl als Außen- als auch als Innengewinde. Spannhebel decken größere Spindeln bis M42 ab, Exzenterhebel beginnen bereits bei M4.
- Welcher Werkstoff für Lebensmittel oder Nassbereiche? Edelstahl. In Lebensmittel-, Pharma- und Nassanwendungen werden korrosionsbeständige Hebel aus Edelstahl eingesetzt. Für den allgemeinen Maschinenbau genügt Zink-Druckguss, Kunststoff bietet zusätzlich elektrische Isolation.
- Welche Marke führt HUG bei Hebeln? HUG führt das Hebelprogramm von KIPP (Heinrich Kipp Werk) – Klemm-, Spann- und Exzenterhebel in einheitlichen, untereinander abgestimmten Baureihen ab Lager.
Bedienhebel bei HUG – das KIPP-Programm ab Lager
HUG Technik und Sicherheit führt das Hebelprogramm von KIPP – Klemmhebel, Spannhebel und Exzenterhebel – in Zink-Druckguss, Kunststoff und Edelstahl, mit metrischen Gewinden von M4 bis M42. Passend dazu finden Sie im Sortiment:- Klemmhebel – verstellbar, für engen Schwenkraum.
- Spannhebel – fest, für hohe Spannkräfte.
- Exzenterhebel – für schnelles Spannen mit einer Vierteldrehung.
- Kurbeln und Bügelgriffe – weitere Bedienteile für Verstellung und Handhabung.
