Klemmhebel
Der Klemmhebel klemmt von Hand und lässt sich dabei verstellen: Sein Griff wird hochgezogen und in eine bequemere Stellung zurückgesetzt, ohne die Klemmung zu lösen. HUG führt Klemmhebel von KIPP ab Lager, in den Gewindegrößen M5 bis M12, in Zink-Druckguss, Edelstahl und Thermoplast.
Technische Infos
137 Artikel gefunden
Produktanzeige:
Klemmhebel 2K mit Außengewinde, Gewindeeinsatz Edelstahl - K0126
Ab
6,40 €*
Abonnement
43 Varianten verfügbar
Werkstoff: Griffhebel: Hartkomponente glasfaserverstärkter Kunststoff mit Zahnring aus Zinkdruckguss. Weichkomponente Thermoflex auf der Basis von SEBS. Stahlteile: Edelstahl 1.4305. Ausführung: Stahlteile blank. Hinweis: Die Hart- und Weichkomponente wird serienmäßig in schwarzgrau RAL 7021 geliefert. X: M5 D1: 15 D: 10 Zähnezahl: 16 B: 10,1 A1: 48,1 A: 40,1 H4: 33,5 H3: 30 H2: 10 H1: 4 H: 24,5 D2: 16 L: 10 Farbe: schwarzgrau
Klemmhebel 2K mit Außengewinde, Gewindeeinsatz Stahl brüniert - K0125
Ab
3,85 €*
Abonnement
68 Varianten verfügbar
Werkstoff: Griffhebel: Hartkomponente glasfaserverstärkter Kunststoff mit Zahnring aus Zinkdruckguss. Weichkomponente Thermoflex auf der Basis von SEBS. Stahlteile: Festigkeitsklasse 5.8. Ausführung: Stahlteile brüniert. Hinweis: Die Hart- und Weichkomponente wird serienmäßig in schwarzgrau RAL 7021 geliefert. X: M6 Zähnezahl: 16 B: 10,1 A1: 48,1 A: 40,1 H4: 33,5 H3: 30 H2: 10 H1: 4 H: 24,5 D2: 16 D1: 15 D: 10 L: 40 Farbe: schwarzgrau
Klemmhebel 2K mit Innengewinde, Gewindeeinsatz Edelstahl - K0126
Ab
6,02 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Griffhebel: Hartkomponente glasfaserverstärkter Kunststoff mit Zahnring aus Zinkdruckguss. Weichkomponente Thermoflex auf der Basis von SEBS. Stahlteile: Edelstahl, 1.4305. Ausführung: Stahlteile blank. Hinweis: Die Hart- und Weichkomponente wird serienmäßig in schwarzgrau RAL 7021 geliefert. Zähnezahl: 20 B: 17,6 A1: 74,4 A: 64,9 H4: 45,2 H3: 41,2 H2: 12,5 H1: 6,5 H: 28,5 D2: 19 D1: 17,5 D: 13,5 T: 12 X: M8 Farbe: schwarzgrau

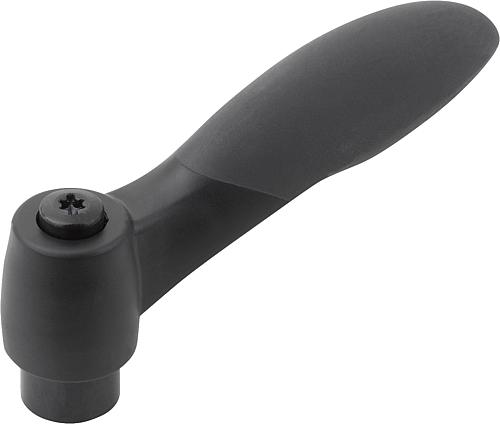

Klemmhebel 2K mit Innengewinde, Gewindeeinsatz Stahl brüniert - K0125
Ab
3,98 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Griffhebel: Hartkomponente glasfaserverstärkter Kunststoff mit Zahnring aus Zinkdruckguss. Weichkomponente Thermoflex auf der Basis von SEBS. Stahlteile: Festigkeitsklasse 5.8. Ausführung: Stahlteile brüniert. Hinweis: Die Hart- und Weichkomponente wird serienmäßig in schwarzgrau RAL 7021 geliefert. D1: 17,5 D: 13,5 T: 12 Zähnezahl: 20 B: 17,6 A1: 74,4 A: 64,9 H4: 45,2 H3: 41,2 H2: 12,5 H1: 6,5 H: 28,5 D2: 19 X: M6 Farbe: schwarzgrau

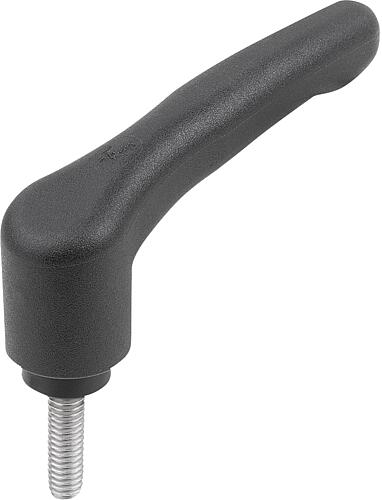

Klemmhebel ECO Kunststoff mit Außengewinde, Gewindeeinsatz Edelstahl - K1743
Ab
3,35 €*
Abonnement
74 Varianten verfügbar
Werkstoff:
Griffhebel und Einsatz aus verstärktem Thermoplast.
Gewindebolzen aus Edelstahl.
Ausführung:
Edelstahl blank.
Bestellbeispiel:
K1743.2051X20 (Länge L mit angeben)
Betätigungsweise:
Der Griffhebel ist mittels Zahnkranz im unbetätigten Zustand eingerastet, dadurch kann das Gewinde befestigt oder gelöst werden. Durch Drücken des Griffhebels kann dieser in der Position umgesetzt und per Federkraft wieder im Zahnkranz eingerastet werden.
Auf Anfrage:
Sonderausführungen.

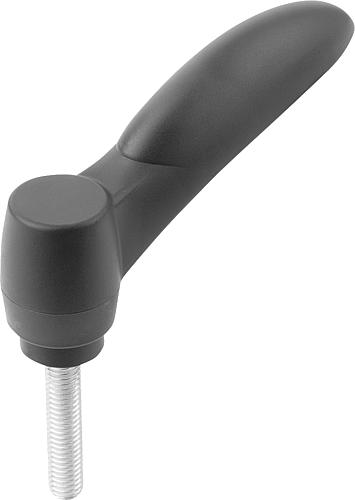

Klemmhebel ECO Kunststoff mit Außengewinde, Stahl blau passiviert - K0252
Ab
1,88 €*
Abonnement
37 Varianten verfügbar
Werkstoff: Griffhebel und Einsatz aus verstärktem Kunststoff. Gewindebolzen aus Stahl 5.8. Ausführung: Stahl blau chromatiert. Hinweis: Es wird die Farbe schwarzgrau RAL 7021 serienmäßig geliefert. X: M8 T: - D: 17 D1: 20,4 D2: 23,9 H: 40,7 H1: 10 H2: 23,1 H3: 58,1 H4: 53,3 A: 81,1 A1: 93 B: 22 Zähnezahl: 12 Farbe: schwarzgrau

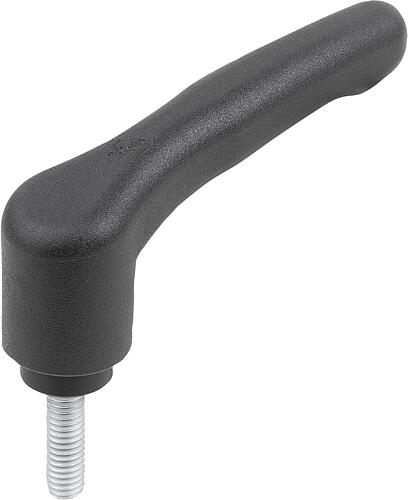

Klemmhebel ECO Kunststoff mit Außengewinde, Stahl blau passiviert - K1872
Ab
2,09 €*
Abonnement
74 Varianten verfügbar
Werkstoff:
Griffhebel und Einsatz aus verstärktem Thermoplast.
Gewindebolzen aus Stahl.
Ausführung:
Stahl blau passiviert.
Bestellbeispiel:
K1872.2051X20 (Länge L mit angeben)
Betätigungsweise:
Der Griffhebel ist mittels Zahnkranz im unbetätigten Zustand eingerastet, dadurch kann das Gewinde befestigt oder gelöst werden. Durch Drücken des Griffhebels kann dieser in der Position umgesetzt und per Federkraft wieder im Zahnkranz eingerastet werden.
Auf Anfrage:
Sonderausführungen.
Klemmhebel ECO Kunststoff mit Innengewinde, Gewindeeinsatz Edelstahl - K1743
Ab
3,26 €*
Abonnement
14 Varianten verfügbar
Werkstoff:
Griffhebel und Einsatz aus verstärktem Thermoplast.
Buchse aus Edelstahl.
Ausführung:
Edelstahl blank.
Bestellbeispiel:
K1743.1051
Betätigungsweise:
Der Griffhebel ist mittels Zahnkranz im unbetätigten Zustand eingerastet, dadurch kann das Gewinde befestigt oder gelöst werden. Durch Drücken des Griffhebels kann dieser in der Position umgesetzt und per Federkraft wieder im Zahnkranz eingerastet werden.
Auf Anfrage:
Sonderausführungen.

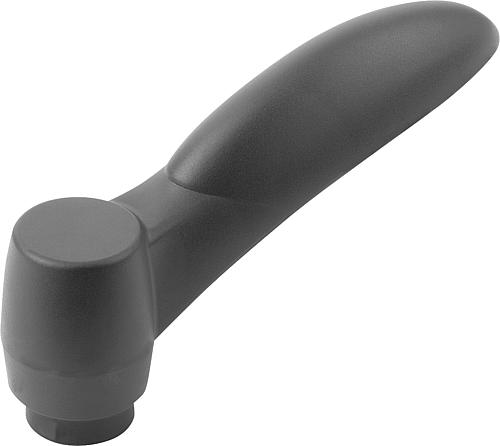

Klemmhebel ECO Kunststoff mit Innengewinde, Messing oder Stahl blau passiviert - K0252
Ab
1,82 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Griffhebel und Einsatz aus verstärktem Kunststoff. Bei Größe 1 und 2 Buchse aus Messing. Bei Größe 3 Buchse aus Stahl. Ausführung: Stahl blau chromatiert. Farbe: schwarzgrau X: M5 T: 6 D: 10 D1: 12,6 D2: 14,1 Zähnezahl: 12 H: 21,7 H1: 5 H2: 11,3 H3: 32 H4: 29,1 A: 47,9 A1: 55 B: 13 Farbe: schwarzgrau

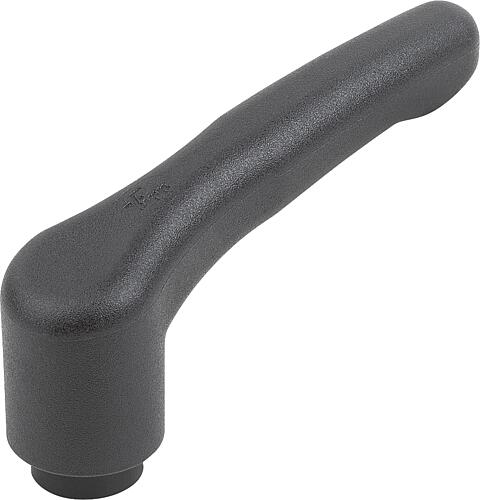

Klemmhebel ECO Kunststoff mit Innengewinde, Messing oder Stahl blau passiviert - K1872
Ab
2,03 €*
Abonnement
14 Varianten verfügbar
Werkstoff:
Griffhebel und Einsatz aus verstärktem Thermoplast.
Buchse aus Messing oder Stahl.
Ausführung:
Messing blank.
Stahl blau passiviert.
Bestellbeispiel:
K1872.1051
Betätigungsweise:
Der Griffhebel ist mittels Zahnkranz im unbetätigten Zustand eingerastet, dadurch kann das Gewinde befestigt oder gelöst werden. Durch Drücken des Griffhebels kann dieser in der Position umgesetzt und per Federkraft wieder im Zahnkranz eingerastet werden.
Auf Anfrage:
Sonderausführungen.

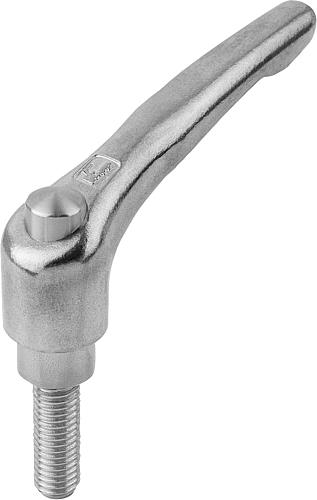

Klemmhebel Edelstahl mit Außengewinde und Schutzkappe, Gewindeeinsatz Edelstahl - K0124
Ab
20,59 €*
Abonnement
32 Varianten verfügbar
Werkstoff: Griffhebel Feinguss 1.4308. Sonstige Stahlteile 1.4305. Ausführung: Griffhebel elektrolytisch poliert. Stahlteile blank. X: M8 L: 20 D: 13,5 D1: 18,5 D2: 19 B: 10 A: 65 Zähnezahl: 20 A1: 74,5 Gewicht ca. g: 0,1 H: 32 H1: 6,5 H2: 17,5 H3: 42,5 H4: 45,5

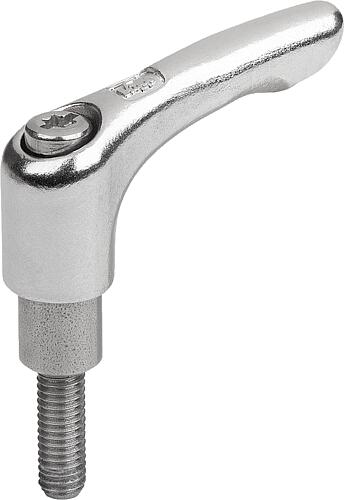

Klemmhebel Gr.1 M06X18 H1=10, D=10 Edelstahl, Elektrolytisch poliert, Komp:Edelstahl, blank - K0124.10610X18
Ab
15,87 €*
Abonnement
Der Klemmhebel mit verlängertem Bund ersetzt z.B. bei Rohrverbindern die Schrauben, somit ist ein werkzeugloses Klemmen und Lösen der Schraubverbindung möglich. Der Klemmhebel Edelstahl im ergonomischen Griffdesign bietet eine hochwertige, moderne Optik in Kombination mit einer sehr angenehmen Haptik. Werkstoff: Griffhebel Feinguss 1.4308. Stahlteile Edelstahl 1.4305. Ausführung: Griffhebel elektrolytisch poliert. Stahlteile blank. Hinweis: In den Maßtabellen der Rohrverbinder ist eine Empfehlung für den passenden Klemmhebel angegeben. Vorteile: Werkzeugloses Klemmen und Lösen von Rohrverbindern Auf Anfrage: Weitere Außengewinde, Schraubenlängen, Farben sowie Sonderausführungen. Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar. Zubehör: für Rohrverbinder Zeichnungshinweis: 1) Kegelkuppe DIN EN ISO 4753 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Was ein Klemmhebel macht
Der Klemmhebel erzeugt über ein Gewinde eine Klemmkraft und fixiert damit verstellbare Teile. Sein Kennzeichen ist die verstellbare Griffstellung – das unterscheidet ihn vom fest mit der Spindel verbundenen Spannhebel.
Im Sortiment der Bedienhebel ist der Klemmhebel die flexibelste Bauart. Er sitzt auf einem metrischen Gewinde und erzeugt beim Anziehen eine Klemmkraft, mit der sich Anschläge, Führungen, Schutzhauben und verstellbare Vorrichtungen ohne Werkzeug festsetzen lassen. Sein entscheidendes Merkmal ist die Verstellbarkeit: Anders als beim Spannhebel, der fest mit der Spindel verbunden ist, lässt sich beim Klemmhebel die Griffstellung nachsetzen. Das ist überall dort entscheidend, wo der Hebel nicht voll durchschwenken kann.Das Verstellprinzip
Eine federbelastete Zahnkupplung verbindet Griff und Gewindeteil. Zieht man den Griff hoch, rastet die Verzahnung aus, der Griff lässt sich frei drehen und in einer neuen Stellung wieder einrasten – ohne das Gewinde zu lösen.
Der verstellbare Klemmhebel löst ein praktisches Problem: Bei engem Bauraum stößt der Griff beim Anziehen oft an ein Hindernis, bevor die volle Klemmkraft erreicht ist. Die Zahnkupplung schafft Abhilfe. Griff und Gewindeteil sind über eine federbelastete Verzahnung gekoppelt. Wird der Griff axial hochgezogen, rastet die Verzahnung aus und der Griff lässt sich frei verdrehen, ohne dass sich das Gewinde mitdreht. In der gewünschten Stellung wieder losgelassen, rastet die Verzahnung ein und überträgt die volle Klemmkraft. So lässt sich auch auf engstem Raum nachspannen, indem der Griff mehrfach hochgezogen und zurückgesetzt wird.Außengewinde oder Innengewinde?
Mit Außengewinde greift der Bolzen direkt in ein Gewinde im Bauteil. Mit Innengewinde wird der Klemmhebel auf einen vorhandenen Gewindebolzen geschraubt. Welche Variante passt, hängt davon ab, wo das Gewinde sitzt.
Klemmhebel gibt es in zwei Gewindeanordnungen:- Außengewinde (AG): Der Hebel trägt einen Gewindebolzen, der direkt in ein Gewinde im Werkstück oder Bauteil greift und es festklemmt.
- Innengewinde (IG): Der Hebel hat eine Gewindebohrung und wird auf einen vorhandenen Bolzen oder eine Gewindestange geschraubt.
Werkstoffe und Größen
Klemmhebel gibt es in Zink-Druckguss (Standard), mit Edelstahl-Gewindeeinsatz, ganz aus Edelstahl oder als 2-Komponenten-Thermoplast. Die Gewinde reichen von M5 bis M12.
Der Werkstoff richtet sich nach Umgebung und Griffanforderung:- Zink-Druckguss, brüniert: der robuste Standard für den allgemeinen Maschinenbau.
- Zink-Druckguss mit Edelstahl-Gewindeeinsatz: verschleißfestes Gewinde bei wirtschaftlichem Grundkörper.
- Edelstahl durchgängig: korrosionsbeständig für Lebensmittel-, Pharma- und Nassbereiche.
- 2-Komponenten-Thermoplast: ergonomischer Griff, elektrisch isolierend und temperaturunempfindlich.
FAQ zu Klemmhebeln
- Was ist ein Klemmhebel? Ein Klemmhebel ist ein Bedienteil, das von Hand über ein metrisches Gewinde klemmt und fixiert. Sein Kennzeichen ist die verstellbare Griffstellung: Der Griff lässt sich hochziehen und neu ansetzen, ohne die Klemmung zu lösen.
- Wie funktioniert ein Klemmhebel? Über eine federbelastete Zahnkupplung zwischen Griff und Gewindeteil. Beim Hochziehen rastet die Verzahnung aus, der Griff lässt sich frei verdrehen und in einer neuen Stellung wieder einrasten. So kann man auch auf engem Raum nachspannen, ohne das Gewinde zu lösen.
- Ist ein Klemmhebel ein Normteil? Ja. Klemmhebel sind genormte Bedienteile (Normelemente) und werden in einheitlichen Baureihen mit metrischen Gewinden gefertigt. HUG führt sie vom Hersteller KIPP, sodass sie sich planbar einsetzen und ersetzen lassen.
- Was ist der Unterschied zwischen Klemmhebel und Spannhebel? Der Klemmhebel ist verstellbar – seine Griffstellung lässt sich über die Zahnkupplung nachsetzen. Der Spannhebel bildet eine feste Einheit mit der Spindel und ist für hohe, spielfreie Spannkräfte ausgelegt, ohne Verstellmöglichkeit.
- Was bedeutet Außengewinde und Innengewinde beim Klemmhebel? Mit Außengewinde trägt der Hebel einen Bolzen, der in ein Gewinde im Bauteil greift. Mit Innengewinde hat er eine Gewindebohrung und wird auf einen vorhandenen Bolzen geschraubt. Die Wahl hängt davon ab, wo das Gewinde sitzt.
- Welche Größe hat ein Klemmhebel M8? M8 bezeichnet das metrische Gewinde des Hebels – als Außengewindebolzen oder Innengewindebohrung. M8 ist die häufigste Klemmhebelgröße; daneben sind M5, M6, M10 und M12 gängig.
- Welcher Klemmhebel für Lebensmittel oder Nassbereiche? Der durchgängig aus Edelstahl gefertigte Klemmhebel. Er widersteht Korrosion und häufiger Reinigung. Für den allgemeinen Maschinenbau genügt Zink-Druckguss, optional mit Edelstahl-Gewindeeinsatz für ein verschleißfestes Gewinde.
- Welche Marke führt HUG bei Klemmhebeln? HUG führt Klemmhebel von KIPP (Heinrich Kipp Werk) in über 130 Ausführungen ab Lager – verstellbar, mit Außen- oder Innengewinde, in Zink-Druckguss, Edelstahl und Thermoplast.
Klemmhebel bei HUG – KIPP-Programm ab Lager
HUG Technik und Sicherheit führt Klemmhebel von KIPP in über 130 Ausführungen – verstellbar, mit Außen- oder Innengewinde von M5 bis M12, in Zink-Druckguss, Edelstahl und 2-Komponenten-Thermoplast. Passend dazu finden Sie im Sortiment:- Spannhebel – fest mit der Spindel verbunden, für hohe Spannkräfte.
- Exzenterhebel – für schnelles Spannen mit einer Vierteldrehung.
- Alle Bedienhebel – Bauarten und Auswahlhilfe im Überblick.
