Exzenterhebel
Mehr anzeigen
Technische Infos
18 Artikel gefunden
Produktanzeige:
Exzenterhebel Aluminium Innengewinde, Kunststoffdruckscheibe - K0005
Ab
5,00 €*
Abonnement
28 Varianten verfügbar
Werkstoff: Griffhebel aus Aluminiumguss EN AC-46200. Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt. Achsbolzen Edelstahl 1.4305. Scheibe Stahl, Festigkeitsklasse 5.8,. Ausführung: Griffhebel pulverbeschichtet rot RAL 3003 Feinstruktur. Druckscheibe schwarz. Achsbolzen blank. Scheibe Stahl blau passiviert. Hinweis: Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation). A: 52,3 A1: 59,1 B: 18 B1: 13 D: M5 D1: 15,4 D2: 8 H: 11,2 H1: 17 RoHS: ja Hub S: 1 Größe: 0 Gewindeart: Innengewinde Handkraft FH N: 100 Spannkraft F kN: 2,5 Farbe Grundkörper: rubinrot RAL 3003 K0005.0501405
Exzenterhebel Aluminium Außengewinde, Kunststoffdruckscheibe, Stiftschraube - K0005
Ab
5,30 €*
Abonnement
116 Varianten verfügbar
Werkstoff: Griffhebel aus Aluminiumguss EN AC-46200. Druckscheibe aus Kunststoff PA 66 GF 35-x glasfaserverstärkt. Achsbolzen Edelstahl 1.4305. Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8. Ausführung: Griffhebel schwarz pulverbeschichtet. Druckscheibe schwarz. Achsbolzen blank. Stiftschraube und Scheibe Stahl blau chromatiert,. Hinweis: Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation). Außengewinde D: M5 D1: 18,1 D2: 9 B: 21,5 B1: 15 H: 14,5 Ausführung: Stahl H1: 22 A: 70,4 A1: 79,2 Hub S: 1,2 L: 50 Spannkraft F kN: 4 Handkraft N: 120 Material: Stahl

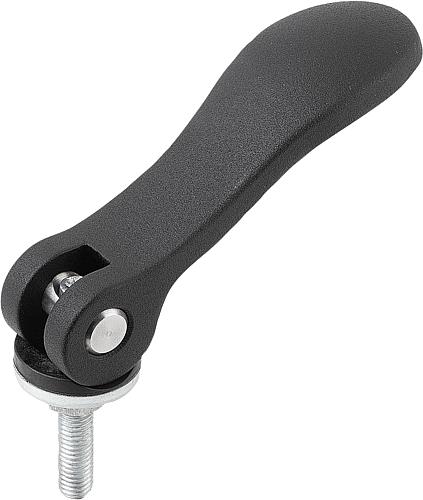

Exzenterhebel Aluminium einstellbar, Außengewinde, Kunststoffdruckscheibe, Stiftschraube - K0006
Ab
7,10 €*
Abonnement
116 Varianten verfügbar
Werkstoff: Griffhebel aus Aluminiumguss EN AC-46200. Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt. Achsbolzen Edelstahl 1.4305. Stiftschraube und Scheibe Edelstahl 1.4305. Ausführung: Griffhebel pulverbeschichtet rot RAL 3003 Feinstruktur. Druckscheibe schwarz. Achsbolzen blank. Stiftschraube und Scheibe Edelstahl blank Hinweis: Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt. Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation). Zeichnungshinweis: 1) Stift zur Feinjustage des Spannhebels A: 70,4 A1: 79,2 B: 21,5 B1: 15 D: M5 D1: 18,1 D2: 9 H: 14,5 H1: 22 L: 30 RoHS: ja Hub S: 1,2 Größe: 1 Ausführung: einstellbar Gewindeart: Außengewinde Handkraft FH N: 120 Spannkraft F kN: 4 Farbe Grundkörper: rubinrot RAL 3003 K0006.1511405X30
Exzenterhebel Kunststoff Elastomerverschluss Kunststoffdruckscheibe, Stiftschraube - K0118
Ab
10,98 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Griffhebel und Druckscheibe aus glasfaserverstärktem Kunststoff PA 66. Achsbolzen Edelstahl 1.4305. Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8. Elastomerfeder PUR. Ausführung: Griffhebel und Druckscheibe schwarz. Achsbolzen blank. Stiftschraube und Scheibe blau chromatiert. Sechskantmutter mit Klemmteil und Druckscheibe blau chromatiert. Hinweis: Durch Betätigen des Griffehebels wird die Elastomerfeder gequetscht, d.h. sie expandiert und formt sich an das umschließende Bauteil an. Über die Sechskantmutter mit Klemmteil kann die Expansion der Elastomerfeder eingestellt und somit die Haltekraft vorgegeben werden. Gleichzeitig bewirkt das Klemmteil der Sechskantmutter, dass sich nach dem Lösen der Spannstelle, der voreingestellte Wert erhalten bleibt. Anwendung: Die angegebenen Haltekräfte sind nicht für Dauerbelastungen geeignet. D1: 18,1 Haltekraft ca. N Blechklemmung (keine Dauerlast): 50 Haltekraft ca. N Klemmbohrung (keine Dauerlast): 100 SW: 10 A1: 79,6 A: 71,5 D: 12 H3: 12 H2: 12,85 H1: 14 H: 23,2 B1: 16 B: 22

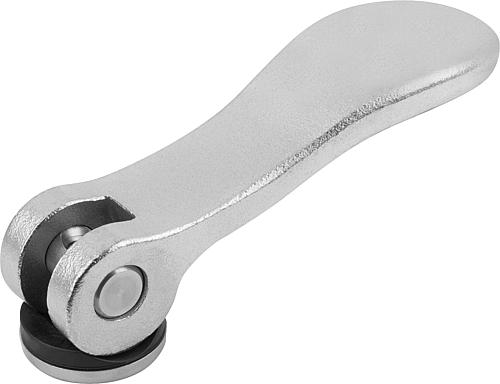

Exzenterhebel Edelstahl Innengewinde, Kunststoffdruckscheibe - K0645
Ab
10,98 €*
Abonnement
14 Varianten verfügbar
Werkstoff: Griffhebel 1.4308. Druckscheibe aus Kunststoff PA 66 GF 35-x glasfaserverstärkt. Achsbolzen, Scheibe 1.4305. Ausführung: Griffhebel elektrolytisch poliert. Druckscheibe schwarz. Achsbolzen blank. Hinweis: Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation). D: M4 D1: 12 D2: 6 B: 14,4 B1: 11,5 H: 9 H1: 13 Handkraft N: 90 A: 36,2 A1: 41,7 Hub S: 1 Spannkraft F kN: 1,5

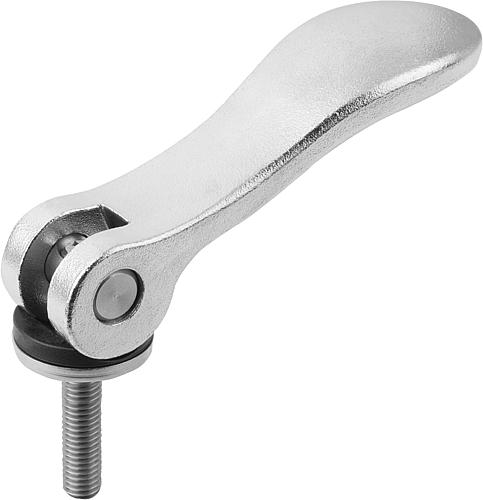

Exzenterhebel Edelstahl Außengewinde, Kunststoffdruckscheibe, Stiftschraube Edelstahl - K0645
Ab
12,67 €*
Abonnement
58 Varianten verfügbar
Werkstoff: Griffhebel Edelstahl 1.4308. Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt. Achsbolzen, Scheibe und Stiftschraube Edelstahl 1.4305. Ausführung: Griffhebel gestrahlt. Druckscheibe schwarz. Achsbolzen, Scheibe und Stiftschraube blank. Hinweis: Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation). A: 70,4 A1: 79,2 B: 21,5 B1: 41 D: M6 D1: 18,1 D2: 9 H: 14,5 H1: 22 L: 50 RoHS: ja Hub S: 1,2 Größe: 1 Gewindeart: Außengewinde Handkraft FH N: 120 Spannkraft F kN: 4 Stahlschlüssel Grundkörper 1.4308 K0645.1512306X50
Exzenterhebel Kunststoff Innengewinde, Kunststoffdruckscheibe - K0646
Ab
6,33 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Griffhebel und Druckscheibe aus Kunststoff PA 66 glasfaserverstärkt. Achsbolzen Edelstahl 1.4305. Stiftschraube und Scheibe Edelstahl 1.4305. Ausführung: Griffhebel und Druckscheibe schwarz. Achsbolzen blank. Stiftschraube und Edelstahl blank. Hinweis: Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation), dies kann zu einer verminderten Spannkraft führen. Spannkraft F kN: 2,5 Hub S: 1,15 A1: 79,6 A: 71,5 H1: 23,4 Handkraft N: 125 H: 14 Material: Edelstahl B1: 16 B: 22 D2: 9 D1: 18,1 D: M5 Hub: 1,15 Ausführung: Edelstahl

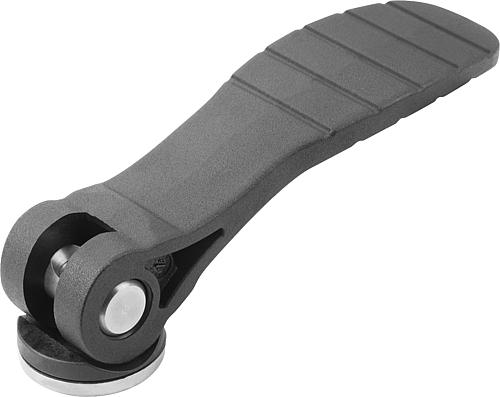

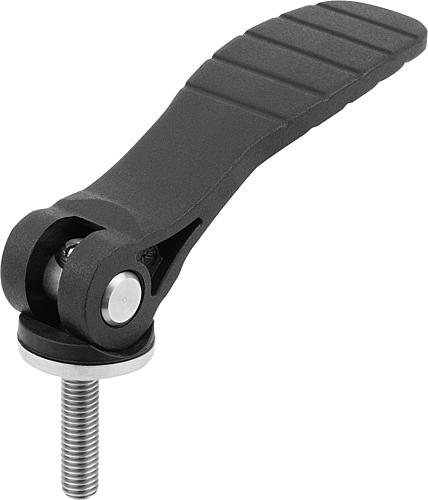

Exzenterhebel Kunststoff Außengewinde, Kunststoffdruckscheibe, Stiftschraube - K0646
Ab
7,51 €*
Abonnement
64 Varianten verfügbar
Werkstoff: Griffhebel und Druckscheibe aus Kunststoff PA 66 glasfaserverstärkt. Achsbolzen Edelstahl 1.4305. Stiftschraube und Scheibe Edelstahl 1.4305. Ausführung: Griffhebel verkehrsrot RAL3020. Druckscheibe schwarz. Achsbolzen blank. Stiftschraube und Scheibe Edelstahl blank. Hinweis: Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation), dies kann zu einer verminderten Spannkraft führen. A: 100 A1: 110 B: 33 B1: 24,2 D: M8 D1: 27,1 D2: 11 H: 16,2 H1: 27,7 L: 50 RoHS: ja Hub S: 1,5 Größe: 2 Gewindeart: Außengewinde Handkraft FH N: 170 Spannkraft F kN: 5 K0646.25318408X50
Exzenterhebel Edelstahl einstellbar Außengewinde, Kunststoffdruckscheibe, Stiftschraube Edelstahl - K0647
Ab
17,30 €*
Abonnement
58 Varianten verfügbar
Werkstoff: Griffhebel 1.4308. Druckscheibe aus Kunststoff PA 66 GF 35-x glasfaserverstärkt. Achsbolzen, Scheibe und Stiftschraube 1.4305. Ausführung: Griffhebel elektrolytisch poliert. Druckscheibe schwarz. Achsbolzen, Scheibe und Stiftschraube blank. Hinweis: Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt. Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation). D: M5 D1: 15,4 D2: 8 B: 18 B1: 13 Handkraft N: 100 H: 11,2 L: 30 H1: 17 A: 52,3 A1: 59,1 Hub S: 1 Spannkraft F kN: 2,5

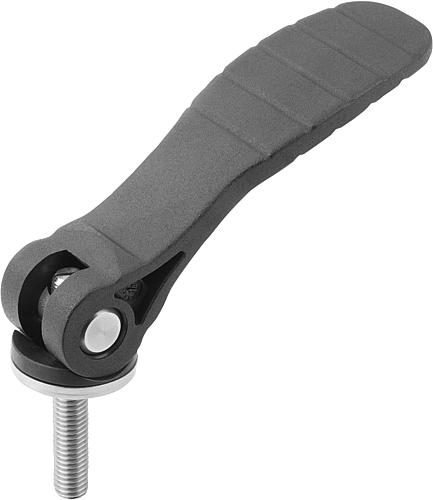

Exzenterhebel Kunststoff einstellbar Außengewinde, Kunststoffdruckscheibe, Stiftschraube - K0648
Ab
8,07 €*
Abonnement
64 Varianten verfügbar
Werkstoff: Griffhebel und Druckscheibe aus Kunststoff PA 66 glasfaserverstärkt. Achsbolzen Edelstahl 1.4305. Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8. Ausführung: Griffhebel und Druckscheibe schwarz. Achsbolzen blank. Stiftschraube und Scheibe Stahl blau chromatiert. Hinweis: Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt. Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation), dies kann zu einer verminderten Spannkraft führen. L: 40 Material: Stahl D: M6 D1: 18,1 D2: 9 B: 22 B1: 16 Spannkraft F kN: 2,5 H: 14 Handkraft N: 125 H1: 23,4 A: 71,5 A1: 79,6 Hub S: 1,15 Hub: 1,15
Exzenterhebel Kunststoff Schnellverschluss Kunststoffdruckscheibe, Steckbolzen - K0751
Ab
12,22 €*
Abonnement
4 Varianten verfügbar
Werkstoff, Ausführung: Griffhebel und Druckscheibe aus glasfaserverstärktem Kunststoff PA66, schwarz. Achsbolzen Edelstahl 1.4305, blank. Rastbolzen Stahl 1.0718, blau chromatiert. Federclip Edelstahl 1.4310, passiviert. Hinweis: Durch Einrasten in den Federclip kann ein Blechelement positioniert werden. Das nachfolgende Spannen des Blechelements erfolgt durch den Griffhebel. Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation), dies kann zu einer verminderten Haltekraft führen. Haltekraft ca. N: 500 x min. Materialstärke: 4
Exzenterhebel Stahl Innengewinde, Kunststoffdruckscheibe - K0788
Ab
7,54 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Griffhebel Stahl 1.0401. Druckscheibe aus Kunststoff PA 66 GF 35-x glasfaserverstärkt. Achsbolzen Edelstahl 1.4305. Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8. Ausführung: Griffhebel, Stiftschraube und Scheibe blau chromatiert. Druckscheibe schwarz. Achsbolzen blank. Hinweis: Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation). D: M8 D1: 27,1 D2: 11 B: 33,3 B1: 24 H: 18 Hub S: 1,5 H1: 28,5 A: 96 A1: 108 Spannkraft F kN: 8 Handkraft N: 350
So funktioniert das Exzenterprinzip
Im Kern des Exzenterhebels sitzt eine exzentrisch gelagerte Nocke. Beim Umlegen des Griffhebels drückt diese Nocke das Druckstück gegen die Gegenoberfläche. Da der Abstand zwischen Drehpunkt und Druckpunkt zunimmt, steigt die Klemmkraft progressiv an – mit einem deutlich spürbaren Rastpunkt in der Endposition. Gegenüber einem Klemmhebel entfällt das Drehen einer Gewindespindel. Gegenüber einem Spannhebel spart der Exzenter zusätzlich Zeit, weil weder Gewinde noch Drehmoment aufgebracht werden müssen. Eine einzige Hebelbewegung genügt. Bei Werkstückwechseln im Minutentakt summiert sich dieser Zeitvorteil über eine Schicht erheblich.Bauarten und Materialoptionen
HUG führt Exzenterhebel von KIPP in verschiedenen Grundkörper-Materialien und Konfigurationen: Aluminium-Grundkörper (EN AC-46100): Die Standardausführung für den allgemeinen Maschinenbau. Aluminiumdruckguss bietet ein günstiges Verhältnis aus Festigkeit und Gewicht. Bei HUG verfügbar mit Innengewinde oder Außengewinde in den Gewindegrößen M6, M8, M10 und M12. Kunststoff-Grundkörper: Für Anwendungen, in denen elektrische Isolation oder geringes Eigengewicht gefordert sind. Die Kunststoffvariante eignet sich auch für Umgebungen, in denen metallische Teile unerwünscht sind – etwa in Detektorbereichen der Lebensmittelindustrie. Einstellbare Exzenterhebel: Bei dieser Bauform lässt sich der Hub der Exzenternocke anpassen. Das ermöglicht die Feinabstimmung der Klemmkraft auf unterschiedliche Werkstückdicken, ohne die Grundposition der Gegenhalterung zu verändern. Alle Ausführungen arbeiten mit einer Kunststoff- oder Elastomer-Druckscheibe, die empfindliche Gegenoberflächen schont. Für erhöhte Anforderungen an die Kontaktfläche stehen Varianten mit Elastomerverschluss bereit, die zusätzlich vibrationsdämpfend wirken.Einsatzgebiete: Wo Schnelligkeit zählt
Exzenterhebel kommen überall dort zum Einsatz, wo Spannvorgänge in hoher Frequenz ablaufen und jede Sekunde zählt:- Serienfertigung: Werkstücke auf Aufspannplatten fixieren – spannen, bearbeiten, lösen, nächstes Teil einlegen
- Vorrichtungsbau: Schnellwechselvorrichtungen, bei denen Formatteile häufig getauscht werden
- Verpackungslinien: Führungsschienen und Formatbleche bei Produktwechseln rasch umstellen
- Druckindustrie: Druckplatten und Klischees werkzeuglos fixieren und lösen
- Prüftechnik: Prüflinge schnell einspannen und nach dem Test freigeben
