Spanner Passbohrung Gr.1 Vergütungsstahl, Komp: Automatenstahl, D7=12 - K0128.412
Spanner Passbohrung Gr.1 Vergütungsstahl, Komp: Automatenstahl, D7=12 - K0128.412
Produktnummer: 6704807
Spanner Passbohrung Gr.1 Vergütungsstahl, Komp: Automatenstahl, D7=12 - K0128.412
EAN-Nr.: 4059245100248
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 106,68 €* 108,86 €* (2% gespart) |
| Bis 24 | 100,59 €* 108,86 €* (7.6% gespart) |
| Bis 49 | 97,54 €* 108,86 €* (10.4% gespart) |
| Bis 99 | 95,25 €* 108,86 €* (12.5% gespart) |
| Ab 100 | 91,44 €* 108,86 €* (16% gespart) |
Produktinformationen "Spanner Passbohrung Gr.1 Vergütungsstahl, Komp: Automatenstahl, D7=12 - K0128.412"
Werkstoff: Gehäuse Vergütungsstahl, Spannmutter und Spannbolzen Automatenstahl einsatzgehärtet.
Ausführung: brüniert.

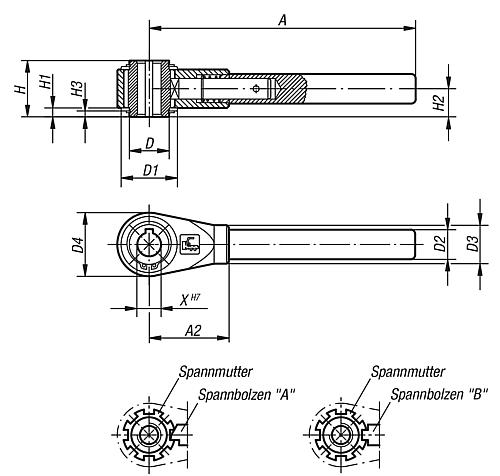

Hinweis: Spannbolzen A (zum Ratschen) Normalausführung: Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich.
Spannbolzen B Sonderausführung: Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden.
H3: 15,5
H2: 31
D3: 22
D2: 17
D: 22
Passbohrung Ø H7 mit Passfedernut nach DIN 6885 Bl. 1: 12
E: 150
H1: 4,5
C: 36
H: 3
A: 48
D1: 33
Ausführung: Passbohrung
Ausführung: Spannbolzen A
Gewicht ca. kg: 0,460
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ausführung: brüniert.
Hinweis: Spannbolzen A (zum Ratschen) Normalausführung: Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung großer Wege. Beim Wechseln der Spannrichtung ist ein Umsetzen des Hebelgriffes um 180° erforderlich.
Spannbolzen B Sonderausführung: Zum Spannen und Lösen im begrenzten Spannraum bei Überwindung kleiner Wege. Der Hebelgriff wird beim Wechseln der Spannrichtung nicht umgesetzt. Zum Einrasten in die nächste Nut muss er herausgezogen werden.
H3: 15,5
H2: 31
D3: 22
D2: 17
D: 22
Passbohrung Ø H7 mit Passfedernut nach DIN 6885 Bl. 1: 12
E: 150
H1: 4,5
C: 36
H: 3
A: 48
D1: 33
Ausführung: Passbohrung
Ausführung: Spannbolzen A
Gewicht ca. kg: 0,460
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Vergütungsstahl |
|---|---|
| Material Komponente: | Automatenstahl |
| Grifflänge (mm): | 150 mm |
| Griffhöhe (mm): | 31 mm |
| Griffbreite (mm): | 17 mm |
| Befestigungsart: | Passbohrung mit Nut |
| Bohrung: | 12 mm |
| Form-Typ: | 0° |
