Schubstangenspanner
Schubstangenspanner klemmen ein Werkstück durch eine lineare Schub- oder Zugbewegung – ideal für Vorrichtungsbau, Werkstückklemmung und Prüfstände. Sie arbeiten nach dem Kniehebel-Prinzip und verriegeln sicher in geöffneter und geschlossener Endposition. HUG führt das Sortiment von KIPP als Mini-, Standard- und Schwerlast-Ausführung mit Haltekräften (F2) von 500 N bis 50.000 N.
Zu Ihrem Experten für Schubstangenspanner
Andreas Selwitschka
Technische Infos
14 Artikel gefunden
Produktanzeige:

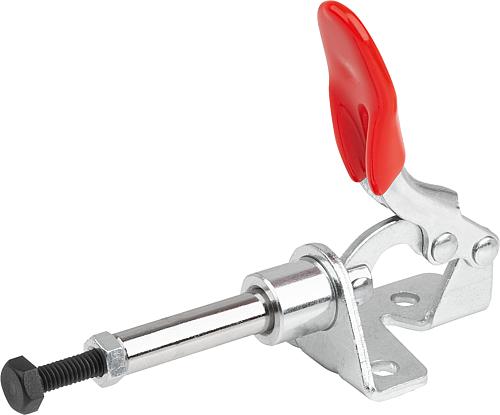

Schubstangenspanner, mit Konsole, Mini, Stahl verzinkt, Komp: Kunststoff Komp: Rot - K1545
Ab
11,18 €*
Abonnement
2 Varianten verfügbar
Stahl verzinkt und passiviert, Kunststoffgriff ölbeständig Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden. Maße:• A1: • A2: 7,1• B: 15,9• B1: 27• B5: 2• D: 4,4• D1: 6,3• H: 43,5• L1: 34,9• L2: 34,9• L2: 12• M: M4x20 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

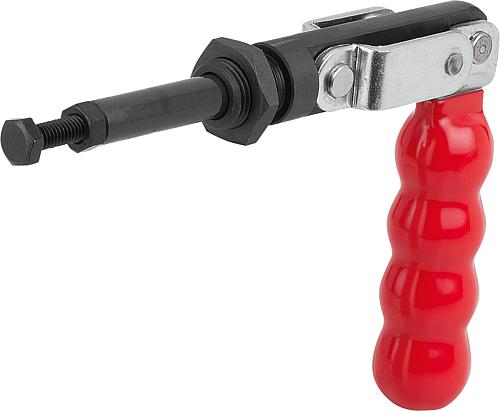

Schubstangenspanner Stahl, Komp:Kunststoff - K0085
Ab
75,40 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Stahl oder Edelstahl. Ausführung: verzinkt und chromatiert. Schubstange und Andruckschraube phosphatiert. Edelstahl blank. Kunststoffgriff ölbeständig. Hinweis: Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden. Mit der beigefügten Befestigungsmutter können die Spanner außerdem in jeder gewünschten Position montiert werden. Bei der Ausführung K0085.0100 wird ein Neoprendruckstück mitgeliefert. Die Ausführungen K0085.0100N, K0085.0200N und K0085.0400N sind ohne Konsole. Zubehör: K0100 K0101 K0102 K0103 K0106 Spannkraft F1 N: 2500 L2: 17 M: M10x50 H: 160 D1: 16 Ausführung : Stahl Gewicht ca. kg : 0,800 Haltekraft F2 N: 4000 Hub: 68 R: 130 S: 5 Öffnungswinkel Griff: 190° M1: M24x1,5 L4: 71 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

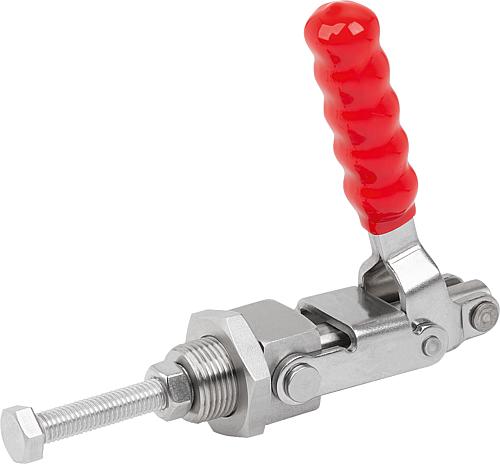

Schubstangenspanner Standard, mit Konsole, Stahl verzinkt und passiviert, Komp: Kunststoff Komp: Rot - K1547
Ab
56,26 €*
Abonnement
6 Varianten verfügbar
Stahl verzinkt und passiviert, Kunststoffgriff ölbeständig Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden. Mit der beigefügten Befestigungsmutter können die Spanner außerdem in jeder gewünschten Position montiert werden. Maße:• A1: 45,2• A2: 21• A3: 31,8• B: 45,2• B1: 76• B2: 45,2• B3: 40• D: 8,5• D1: 15,9• H: 164,5• L: 169,2• L1: 86• L2: 86• L2: 17• L3: 32• L4: 69• M: M10• M1: M27x2• R: 127• T: 5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

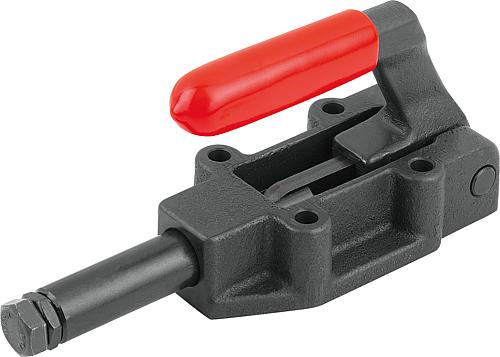

Schubstangenspanner schwere Ausführung, Stahl Phosphatiert, Komp:Kunststoff Komp:rot, ohne Konsole - K0087
Ab
40,46 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Stahl. Körper und Griff Kugelgraphitguss (GJS). Ausführung: phosphatiert. Kunststoffgriff ölbeständig. Bestellbeispiel: K0087.250003 Hinweis: Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden. Für den Vorschub und Rückzug sind die Spanner außerdem mit einer Hubbegrenzung ausgestattet. Zubehör: K0101 K0102 K0103 K0106 A: 254 A1: 10 A2: 70 A3: 70 B: 85 B1: 57 C1: 50 C2: 28 D: 10,3 D1: 30 H: 127 L: 390 L1: 136 L2: 60 M: M16 R: 245 RoHS: ja C (Hub): 100 Ausführung: schwere Ausführung Handkraft FH N: 200 Haltekraft F2 N: 50000 Spannkraft F1 N: 7000 Farbe Komponente: rot Öffnungswinkel Griff: 185° K0087.500003 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

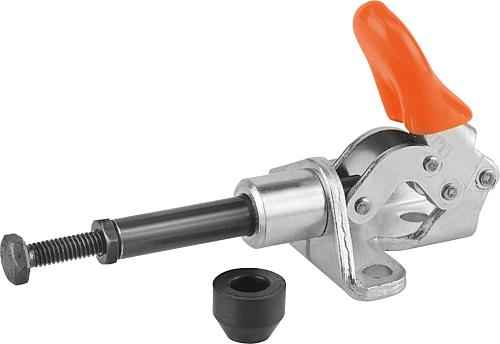

Schubstangenspanner Edelstahl, Komp:Kunststoff - K0083
Ab
14,81 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Stahl oder Edelstahl. Ausführung: verzinkt und chromatiert. Schubstange und Andruckschraube phosphatiert. Edelstahl blank. Kunststoffgriff ölbeständig. Hinweis: Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden. Ein Neoprendruckstück wird mitgeliefert. Zubehör: K0101 K0103 K0106 L2: 23 M: M4 H: 42 D1: 6,35 Ausführung : Edelstahl Öffnungswinkel Griff: 190° Haltekraft F2 N: 500 Handkraft N: 80 Gewicht ca. kg : 0,050 Hub: 16 S: 2,5 Spannkraft F1 N: 500 L3: 12 L1: 35 L: 68 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

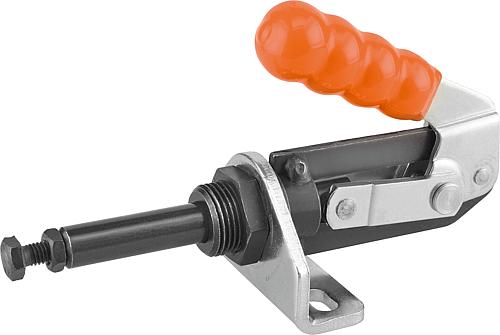

Schubstangenspanner Stahl, Komp:Kunststoff - K0084
Ab
41,83 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Stahl. Ausführung: verzinkt und chromatiert. Schubstange, Führungskörper und Andruckschraube phosphatiert. Kunststoffgriff ölbeständig. Hinweis: Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden. Mit der beigefügten Befestigungsmutter können die Spanner außerdem in jeder gewünschten Position montiert werden. Zubehör: K0100 K0101 K0102 K0103 K0106 L2: 17 M: M10x50 H: 120 D1: 16 Gewicht ca. kg : 0,750 Haltekraft F2 N: 4000 Hub: 38 R: 90 S: 5 Spannkraft F1 N: 2000 M1: M24x1,5 L3: 20 L1: 60 L: 173 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

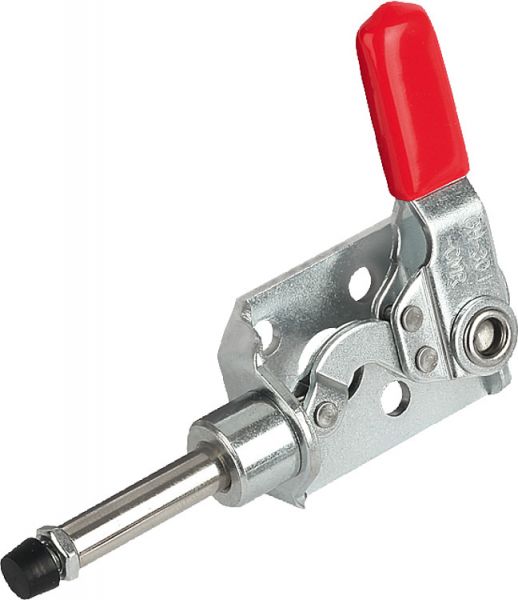

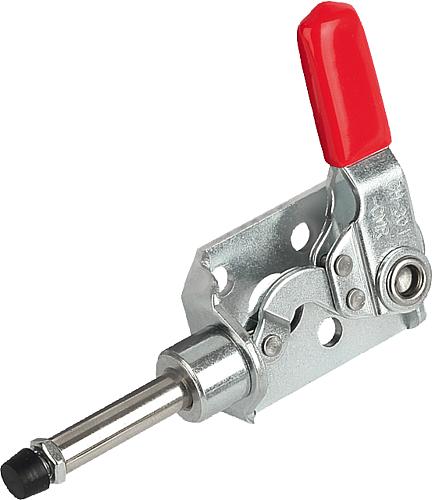

Schubstangenspanner Mini, Form:A - K0745.10050
Ab
16,03 €*
Abonnement
Werkstoff: Stahl. Ausführung: verzinkt und chromatiert. Kunststoffgriff ölbeständig. Hinweis: Schubstsangenspanner mit sehr niedriger Bauhöhe. Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck, wie auch auf Zug, eingesetzt werden. Haltekraft F1 N: 500 Gewicht ca. kg : 0,052 Haltekraft F2 N: 500 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

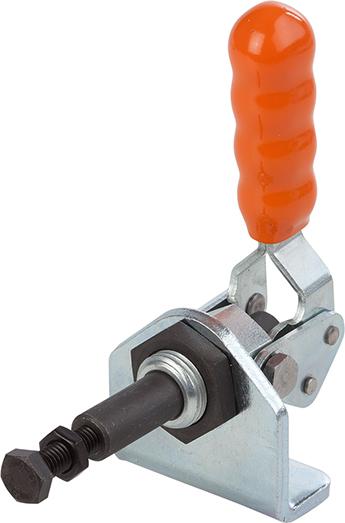

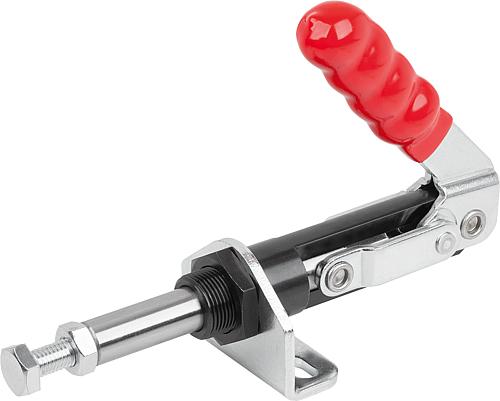

Schubstangenspanner, mit Konsole Standard, Stahl verzinkt und passiviert, Komp: Kunststoff Komp: Rot - K1546
Ab
38,69 €*
Abonnement
2 Varianten verfügbar
Stahl verzinkt und passiviert, Kunststoffgriff ölbeständig Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden. Mit der beigefügten Befestigungsmutter können die Spanner außerdem in jeder gewünschten Position montiert werden. Maße:• A1: 42• A2: 13,4• B: 30• B1: 57• B2: 42• D: 6,5• D1: 11• H: 85• L1: 51• L2: 51• L2: 13• L3: 12• M: M6• M1: M20x1,5• R: 60• T: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

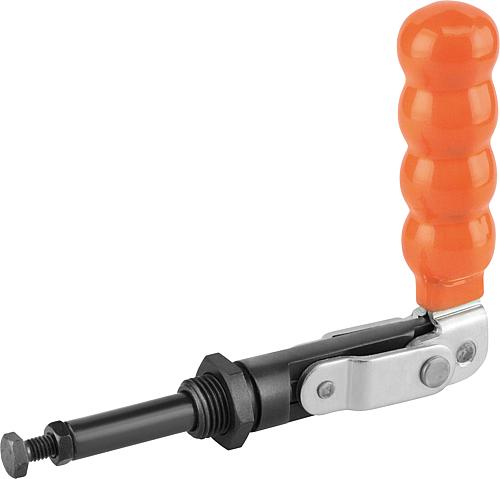

Schubstangenspanner Stahl, Komp:Kunststoff - K0086
Ab
66,86 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Stahl. Ausführung: verzinkt und chromatiert. Schubstange, Führungskörper und Andruckschraube phosphatiert. Kunststoffgriff ölbeständig. Hinweis: Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden. Mit der beigefügten Befestigungsmutter können die Spanner außerdem in jeder gewünschten Position montiert werden. Zubehör: K0100 K0101 K0102 K0103 K0106 M: M8x40 H: 130 D1: 13 Öffnungswinkel Griff: 185° Haltekraft F2 N: 5500 Handkraft N: 140 Spannkraft F1 N: 1600 Gewicht ca. kg : 0,450 L2: 20 Hub: 38 R: 118 M1: M20x1,5 L4: 40 L3: 30 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

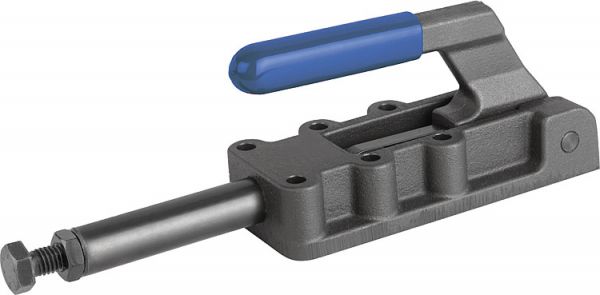

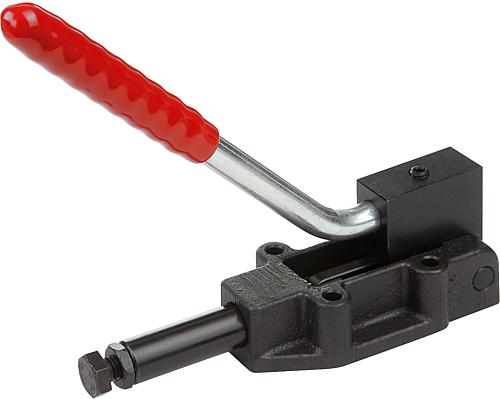

Schubstangenspanner Stahl, schwere Ausführung, Komp:Kunststoff - K0088
Ab
85,32 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Stahl. Körper Kugelgraphitguss (GJS). Ausführung: phosphatiert. Handhebel verzinkt und chromatiert. Kunststoffgriff ölbeständig. Hinweis: Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden. Für den Vorschub und Rückzug sind die Spanner außerdem mit einer Hubbegrenzung ausgestattet. Zubehör: K0099 K0101 K0102 K0103 K0106 M: M10 H: 196 D1: 20 Handkraft N: 150 Öffnungswinkel Griff: 185° Gewicht ca. kg : 1,600 Haltekraft F2 N: 12000 Hub: 50 L2: 40 L3: 106 L1: 55 L: 188 D: 8,5 C1: 32 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

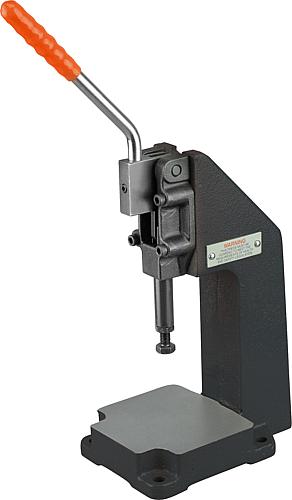

Kniehebelpresse Handausführung Stahl, Komp: Stahl - K0095
Ab
383,45 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Pressenständer Stahlguss. Schubstangenspanner siehe K0088. Ausführung: Pressenständer schwarz lackiert. Schubstangenspanner siehe K0088. Hinweis: Die Schubstangenspanner mit umsteckbarem Handhebel können als kompletter Montagesatz nachbestellt werden. Technische Daten und Spannkräfte siehe K0088. Zubehör: K0088 K0099 K0101 K0102 K0103 K0106 A3: 50 A2: 94 A1: 95 A: 150 B1: 80 H1: 30 M: M8 H: 202 D1: 14 A4: 50 B: 100 Spannkraft F1 N: siehe 05845 Haltekraft F2 N: 6000 Gewicht ca. kg: 3,600 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

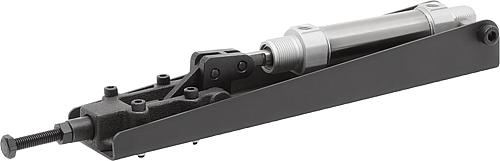

Schubstangenspanner, Form: A, Stahl - K1549
Ab
207,67 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Hebelteile, Konsole und Schubstange Stahl, Schubstangengehäuse Kugelgraphitguss (GJS) Ausführung: phosphatiert, Zylinder blank Pneumatikzylinder doppeltwirkend ohne Endlagendämpfung Maße:• A1: • A2: 45• A3: 45• B: 96• B1: 54• D: 10,3• D1: 25• H: 94,5• L: 577• L1: 102• L2: 102• L2: 60• M: M12• R: G1/8 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Das Funktionsprinzip
Schubstangenspanner arbeiten nach dem Kniehebel-Prinzip und verriegeln in zwei Positionen – geöffnet und geschlossen. Dazwischen bewegt sich die Schubstange linear. Der Totpunkt sichert beide Endlagen gegen ungewolltes Öffnen unter Last.
Die lineare Bewegung macht den Schubstangenspanner zum idealen Spannelement für:- Werkstückklemmung mit Zugbewegung – das Werkstück wird gegen einen Anschlag gezogen.
- Werkstückklemmung mit Druckbewegung – das Werkstück wird gegen die Gegenfläche gedrückt.
- Werkzeugwechsel mit definierter Position – die Schubstange hat zwei gesicherte Stellungen.
- Klappen schließen und öffnen mit Kraftreserve in beiden Richtungen.
Bauarten und Größen
Mini ab 500 N für Feinmontage, Standard für allgemeine Industrie, Schwerlast bis 50.000 N für schwere Werkstücke und Prüfstände. Mit Konsole für einfachen Einbau oder ohne Konsole für den direkten Anbau an eine vorbereitete Montagefläche.
Die gängigen Schubstangenspanner-Ausführungen:- Mini-Ausführung: kompakt, Spannkräfte ab 500 N – für Feinmontage und Vorrichtungsbau mit kleinen Werkstücken.
- Standard: mittlere Spannkräfte für allgemeine Industrieanwendungen.
- Schwerlast: Spannkräfte bis 50.000 N – für schwere Werkstücke, Prüfstände und Serienfertigung.
- Mit oder ohne Konsole: integrierte Montageplatte für den einfachen Einbau oder direkter Anbau an eine vorbereitete Fläche.
Spannkräfte F1 und F2
F1 ist die Zugkraft während des Spannens, F2 die Haltekraft in der Endposition. F2 ist typisch 2- bis 5-fach höher als F1, weil die Kniehebel-Verriegelung zusätzliche Reserve bietet. Beide Werte zählen für die Auswahl.
| Kennwert | Bedeutung | relevant für |
|---|---|---|
| F1 – Zugkraft | Kraft beim Spannen (Schub/Zug) | Schließen unter Widerstand |
| F2 – Haltekraft | Kraft in der verriegelten Endlage | dauerhafte Lastaufnahme |
Werkstoff, Auswahl, Einsatz
Stahl verzinkt passiviert für trockene Innenräume, Edelstahl blank für Feuchte, Lebensmittel und Hygienic Design. Bei der Auswahl zählen Spannhub, Zug- oder Druckspannung, Haltekraft F2 mit Sicherheitsfaktor und die Montagerichtung. Eingesetzt im Vorrichtungs-, Werkzeug- und Prüfstandbau.
Bei Werkstoff und Auswahl gilt:- Grundkörper Stahl verzinkt passiviert: Standard für trockene Innenraum-Anwendungen.
- Grundkörper Edelstahl blank: für feuchte Bereiche, Lebensmittelindustrie und Hygienic Design.
- Sicherungsbohrung am Hebel: für ein optionales Vorhängeschloss gegen unbefugtes Öffnen.
- Spannhub und Spannrichtung: der lineare Weg und die Zug- oder Druckspannung müssen zur Aufgabe passen.
FAQ zu Schubstangenspannern
- Schubstangen- oder Bügelspanner? Schubstangenspanner arbeiten linear (Schub/Zug) – für die Werkstückklemmung und Prüfstände. Bügelspanner arbeiten als Klappenverschluss mit einem Bügel über den Werkstückrand. Die Auswahl richtet sich nach der Verriegelungsart: linear = Schubstange, geöffnet/geschlossen am Rand = Bügel.
- F1 oder F2 – welcher Wert entscheidet? F1 (Zugkraft beim Schließen) muss ausreichen, um das Werkstück trotz Widerstand in die Endposition zu bringen. F2 (Haltekraft) muss die dauerhafte Belastung ohne Öffnen halten. Für die Auswahl beide Werte mit der Anwendung vergleichen, F2 mit Sicherheitsfaktor.
- Mini oder Schwerlast? Mini (ab 500 N F2) für Feinmontage und Feinvorrichtungen. Standard für allgemeine Industrie. Schwerlast (bis 50.000 N F2) für große Werkstücke, Präzisionsprüfstände und Serienfertigung mit hohen Klemmanforderungen.
- Wie sichere ich gegen unbefugtes Öffnen? Die Sicherungsbohrung am Hebel aufnehmen für ein Vorhängeschloss oder eine Plomben-Draht-Sicherung. In sicherheitskritischen Anwendungen ist das Pflicht, damit sich der Spanner nicht unbeabsichtigt löst.
- Wann Edelstahl? In der Lebensmittel- und Pharma-Industrie mit Reinigungschemikalien, in feuchten Bereichen und im Außeneinsatz. Edelstahl-Ausführungen sind auch bei chemischer Beanspruchung die richtige Wahl und halten den CIP/SIP-Prozessen stand.
- Wie pflege ich einen Schubstangenspanner? Die Gelenke regelmäßig mit einem Tropfen Maschinenöl schmieren und die Schubstange samt Kopplung gelegentlich fetten. Bei verbogener Schubstange oder nachlassender Verriegelung die Kniehebel-Mechanik prüfen und gegebenenfalls Ersatzteile nach KIPP-Katalog tauschen.
- Welche Marke führt HUG bei Schubstangenspannern? HUG führt Schubstangenspanner von KIPP – in Mini-, Standard- und Schwerlast-Ausführung, mit und ohne Konsole, in Stahl verzinkt passiviert oder Edelstahl blank. Haltekräfte (F2) von 500 N bis 50.000 N. KIPP ist mit dem vollen Spannelement-Sortiment in der eigenen Markenwelt vertreten.
Schubstangenspanner bei HUG – KIPP ab Lager
HUG Technik und Sicherheit führt Schubstangenspanner von KIPP – in Mini-, Standard- und Schwerlast-Ausführung, mit und ohne Konsole, in Stahl verzinkt passiviert oder Edelstahl blank, Haltekräfte (F2) 500 N bis 50.000 N. Passend dazu finden Sie im Sortiment:- Bügelspanner – für klassische Klappen- und Deckelverschlüsse.
