Schubstangenspanner schwere Ausführung, F1=9300, F2=12000, Stahl Phosphatiert, Komp:Kunststoff Komp:rot, ohne Konsole - K0088.120003
Schubstangenspanner schwere Ausführung, F1=9300, F2=12000, Stahl Phosphatiert, Komp:Kunststoff Komp:rot, ohne Konsole - K0088.120003
Produktnummer:
7291677
Schubstangenspanner schwere Ausführung, F1=9300, F2=12000, Stahl Phosphatiert, Komp:Kunststoff Komp:rot, ohne Konsole - K0088.120003
EAN-Nr.:
4059245431304
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
102,43 €*
104,52 €*
(2% gespart)
|
| Bis 24 |
96,57 €*
104,52 €*
(7.61% gespart)
|
| Bis 49 |
93,65 €*
104,52 €*
(10.4% gespart)
|
| Bis 99 |
91,45 €*
104,52 €*
(12.5% gespart)
|
| Ab 100 |
87,79 €*
104,52 €*
(16.01% gespart)
|
Produktinformationen "Schubstangenspanner schwere Ausführung, F1=9300, F2=12000, Stahl Phosphatiert, Komp:Kunststoff Komp:rot, ohne Konsole - K0088.120003"
Werkstoff:
Stahl. Körper Kugelgraphitguss (GJS).
Ausführung:
phosphatiert.
Handhebel verzinkt und chromatiert.
Kunststoffgriff ölbeständig.
Bestellbeispiel:
K0088.060003
Hinweis:
Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden.
Für den Vorschub und Rückzug sind die Spanner außerdem mit einer Hubbegrenzung ausgestattet.
Zubehör:
K0099
K0101
K0102
K0103
K0106

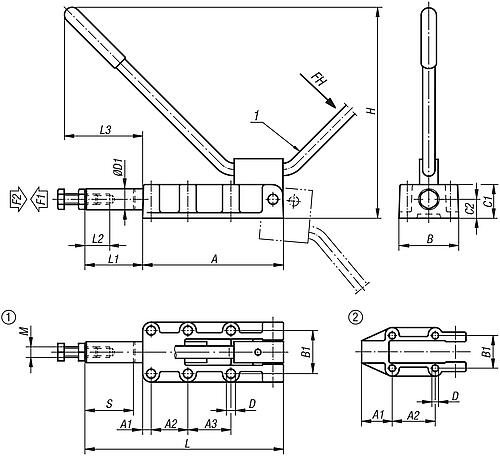

Zeichnungshinweis:
1) Griffbefestigung rechts oder links möglich
A: 133
A1: 8
A2: 35
A3: 41
B: 61
B1: 41
C1: 32
C2: 18
D: 8,5
D1: 20
H: 196
L: 188
L1: 55
L2: 40
L3: 106
M: M10
RoHS: ja
C (Hub): 50
Ausführung: schwere Ausführung
Handkraft FH N: 150
Haltekraft F2 N: 12000
Spannkraft F1 N: 9300
Farbe Komponente: rot
Öffnungswinkel Griff: 185°
K0088.120003
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahl. Körper Kugelgraphitguss (GJS).
Ausführung:
phosphatiert.
Handhebel verzinkt und chromatiert.
Kunststoffgriff ölbeständig.
Bestellbeispiel:
K0088.060003
Hinweis:
Die Spanner arretieren in geschlossener und in geöffneter Griffposition. Deshalb können sie auf Druck wie auch auf Zug eingesetzt werden.
Für den Vorschub und Rückzug sind die Spanner außerdem mit einer Hubbegrenzung ausgestattet.
Zubehör:
K0099
K0101
K0102
K0103
K0106
Zeichnungshinweis:
1) Griffbefestigung rechts oder links möglich
A: 133
A1: 8
A2: 35
A3: 41
B: 61
B1: 41
C1: 32
C2: 18
D: 8,5
D1: 20
H: 196
L: 188
L1: 55
L2: 40
L3: 106
M: M10
RoHS: ja
C (Hub): 50
Ausführung: schwere Ausführung
Handkraft FH N: 150
Haltekraft F2 N: 12000
Spannkraft F1 N: 9300
Farbe Komponente: rot
Öffnungswinkel Griff: 185°
K0088.120003
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Stahl |
|---|---|
| A: | 133 |
| D: | 8,5 |
| Material Komponente: | Kunststoff |
| M: | M10 |
| A1: | 8 |
| A2: | 35 |
| L: | 188 |
| A3: | 41 |
| Ausführung 1: | schwere Ausführung |
| Oberfläche Grundkörper: | phosphatiert |
| B1: | 41 |
| B: | 61 |
| C1: | 32 |
| C2: | 18 |
| D1: | 20 |
| H: | 196 |
| L1: | 55 |
| L3: | 106 |
| Griff: | Griff umsteckbar |
| L2: | 40 |
| Haltekraft F2 N: | 12000 |
| Handkraft FH N: | 150 |
| Lochbild: | 1 |
| Hub S: | 50 |
| Öffnungswinkel Griff: | 185° |
| Schubstange ausgefahren / Spannkraft F1 N: | 5mm/1670N, 10mm/900N, 15mm/730N, 20mm/700N, 25mm/720N, 30mm/850N,35mm/1000N, 40mm/1100N, 45mm/1500N, 48mm/2200N, 49mm/2900N, 50mm/9300N |
| Farbe Komponente: | rot |
| Spannkraft F1 N: | 9300 |
| RoHS: | konform |
