Sterngriffe
Der Sterngriff ist das Arbeitspferd unter den Bedienteilen: Mit seinen weichen Griffmulden zwischen den Armen liegt er gut in der Hand und überträgt hohe Drehmomente. HUG Technik führt 59 Sterngriffe von KIPP ähnlich DIN 6336 – in vielen Formen, Werkstoffen und Gewindeausführungen.
Zu Ihrem Experten für Sterngriffe
Andreas Selwitschka
59 Artikel gefunden
Inhalt im Überblick
Sterngriff ähnlich DIN 6336
DIN 6336 ist die Norm für Sterngriffe. Sie beschreibt die sternförmige Griffkontur mit mehreren abgerundeten Armen, die in verschiedenen Formen (etwa D, G, H, K und S) genormt ist.
Der Sterngriff verdankt seinen Namen der sternförmigen Kontur: mehrere abgerundete Arme mit Griffmulden dazwischen, die der Hand sicheren Halt geben. Diese Bauform ist in DIN 6336 in mehreren Formen genormt, die sich in Höhe, Nabengestaltung und Anbindung unterscheiden. Die KIPP-Sterngriffe sind „ähnlich DIN 6336" ausgeführt – sie folgen der genormten Griffkontur, bieten aber zusätzliche Formen und Werkstoffe über die Norm hinaus. Die weichen Rundungen machen den Sterngriff angenehm zu greifen, auch bei häufiger Betätigung.
Gewindeausführungen
Sterngriffe gibt es mit Innengewinde, Außengewinde, eingesetzter Gewindebuchse, Gewindesackloch oder Passbohrung. Die Ausführung bestimmt, ob der Griff auf einen Bolzen geschraubt oder mit einem Bolzen verschraubt wird.
| Ausführung | Funktion |
|---|---|

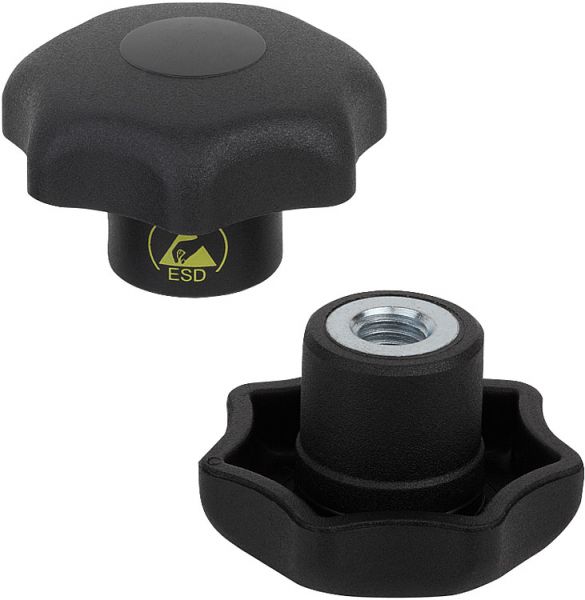

| Innengewinde / Gewindebuchse | Griff wird auf einen vorhandenen Gewindebolzen geschraubt |

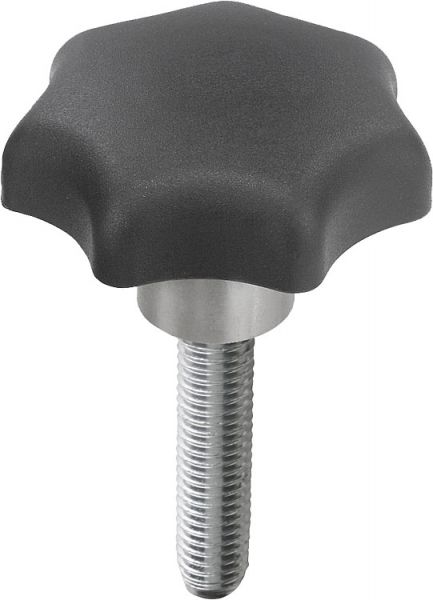

| Außengewinde | Griff hat einen Gewindezapfen und wird eingeschraubt |
| Gewindesackloch | Innengewinde als Sackloch, nicht durchgehend |
| Passbohrung | glatte Bohrung zum Aufstecken auf eine Welle oder einen Stift |
Die richtige Ausführung ergibt sich aus dem Gegenstück: Ist bereits ein Bolzen vorhanden, wählt man das Innengewinde; soll der Griff selbst den Bolzen mitbringen, das Außengewinde. Eine reine Griffmutter oder Griffschraube ist die kompakte Alternative, wenn kein Sternprofil nötig ist.
Werkstoffe

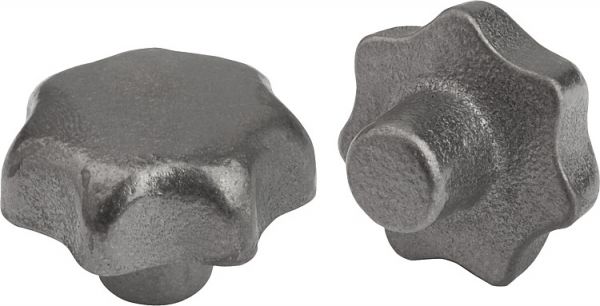

Sterngriffe gibt es aus Thermoplast, Duroplast, Aluminium, Grauguss und Edelstahl. Kunststoff ist leicht und günstig, Metall überträgt höhere Drehmomente, Edelstahl eignet sich für den Hygiene- und Außenbereich.
Der Werkstoff richtet sich nach Belastung und Umgebung. Thermoplast und Duroplast decken den Standardbedarf ab: leicht, korrosionsfrei und in vielen Größen verfügbar. Aluminium und Grauguss übertragen höhere Drehmomente und sind formstabil. Edelstahl ist die Wahl für den Hygiene-, Feucht- und Außenbereich, weil er korrosionsbeständig und reinigungsfest ist. Für hohe Drehmomente greift man zum Metallgriff, für den Lebensmittelbereich zum Edelstahl, für leichte Verstellungen zum Kunststoff.
Stern-, Kreuz- oder Fünfsterngriff?
Der Sterngriff hat mehrere abgerundete Arme (DIN 6336), der Kreuzgriff vier gerade Speichen (DIN 6335). Vier- und Fünfsterngriffe sind Varianten mit vier bzw. fünf Armen und eigener Ergonomie.
Die Griffkontur bestimmt Greifgefühl und Drehmoment. Der Kreuzgriff nach DIN 6335 hat vier gerade, längere Speichen und eignet sich für hohe Drehmomente an Spindeln. Der Viersterngriff ist eine kompakte, flache Vier-Arm-Variante, der Fünfsterngriff mit fünf Armen besonders ergonomisch für häufiges Greifen. Der klassische Sterngriff ist der vielseitige Standard dazwischen.
FAQ zu Sterngriffen
- Was bedeutet „ähnlich DIN 6336"? DIN 6336 ist die Norm für Sterngriffe und beschreibt die sternförmige Griffkontur in mehreren Formen. „Ähnlich DIN 6336" heißt, dass der Griff dieser genormten Kontur folgt, aber in Formen, Werkstoffen oder Details über die Norm hinausgeht. Die KIPP-Sterngriffe sind so ausgeführt und bieten dadurch eine größere Auswahl als die reine Normvariante.
- Innengewinde oder Außengewinde – was brauche ich? Das hängt vom Gegenstück ab. Ist bereits ein Gewindebolzen vorhanden, wählt man den Sterngriff mit Innengewinde oder Gewindebuchse, der aufgeschraubt wird. Soll der Griff selbst den Bolzen mitbringen, nimmt man die Ausführung mit Außengewinde, die eingeschraubt wird. Für glatte Wellen gibt es die Variante mit Passbohrung.
- Welches Material für hohe Drehmomente? Für hohe Drehmomente eignen sich Metallgriffe aus Aluminium oder Grauguss, weil sie formstabil sind und die Kraft ohne Verformung übertragen. Kunststoffgriffe aus Thermo- oder Duroplast decken den Standardbedarf für leichtere Verstellungen ab. Edelstahl ist die Wahl, wenn zusätzlich Korrosionsbeständigkeit im Hygiene- oder Außenbereich gefragt ist.
- Was ist der Unterschied zwischen Sterngriff und Kreuzgriff? Der Sterngriff nach DIN 6336 hat mehrere abgerundete Arme mit Griffmulden und liegt weich in der Hand. Der Kreuzgriff nach DIN 6335 hat vier gerade, längere Speichen und erlaubt durch die längeren Hebel höhere Drehmomente an Spindeln. Der Sterngriff ist der vielseitige Standard, der Kreuzgriff die Wahl für kräftiges Anziehen.

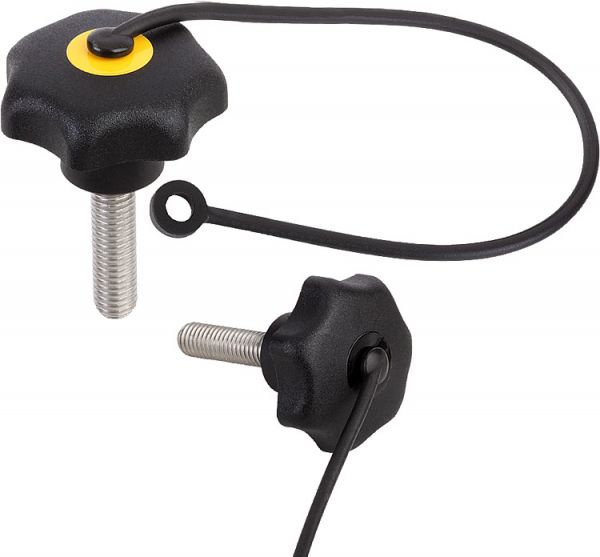

- Kann ich den Sterngriff gegen Verlust sichern? Ja. Für bestimmte Sterngriffe gibt es ein Sicherungsband aus TPU, das den Griff unverlierbar mit dem Bauteil verbindet – praktisch dort, wo ein abgeschraubter Griff sonst verloren ginge oder in die Maschine fiele. Das Band lässt sich an nahezu jedem Bedienteil anbringen.
Sterngriffe bei HUG – 59 KIPP-Sterngriffe ähnlich DIN 6336 ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Sterngriffen mit dem KIPP-Programm ähnlich DIN 6336: viele Formen, Werkstoffe von Thermoplast bis Edelstahl und alle gängigen Gewindeausführungen. Passend dazu ergänzen diese Bereiche das Griff-Programm:- Kreuzgriffe – vier gerade Speichen nach DIN 6335 für hohe Drehmomente
- Fünfsterngriffe – ergonomische Fünf-Arm-Variante für häufiges Greifen
- Sicherungsband – macht Sterngriffe unverlierbar
- KIPP-Markenwelt – das komplette KIPP-Bedienteile- und Normelemente-Programm
