Pilzknöpfe
Pilzknöpfe sind die klassische Bedienform für Drück-, Zieh- und Drehbewegungen an Maschinen, Klappen und Steuerungen – runder, griffiger Kopf in Pilzform, der ergonomisch in der Handfläche liegt. HUG führt das Sortiment von KIPP® in Thermoplast, Biopolymer, Duroplast und Edelstahl mit Gewinden M3 bis M5.
Technische Infos
14 Artikel gefunden
Produktanzeige:

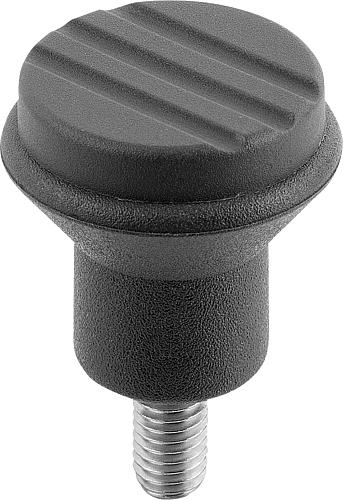

Pilzknopf antibakteriell, Außengewinde Stahlteile Edelstahl - K0251
Ab
2,49 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Thermoplast, schiefergrau. Gewindebolzen aus Edelstahl 1.4305. Ausführung: Edelstahl blank. Bestellbeispiel: K0251.12005144x10 Anwendung: Die antibakteriellen KIPP MEDI grip-Produkte haben eine hohe Wirksamkeit gegen eine Vielzahl von schädlichen Mikroorganismen, wie Bakterien, Pilze, Viren, u. a. auch multiresistente Bakterien (z.B. MRSA). In dem eingesetzten Kunststoff sind dauerhaft Mikrosilber-Partikel eingebunden die antibakteriell wirken, dadurch ist die Wirksamkeit über den kompletten Produktlebenszyklus gegeben. Wirkungsweise: An der Produktoberfläche wird mittels Silberionen das Wachstum von schädlichen Mikroorganismen wirksam gestört, dabei erfolgt eine kontinuierliche Reduzierung der vorhandenen Keime an den MEDI grip-Produkten (Prüfung und Bestätigung durch akkreditiertes Prüflabor). Zwischen den Reinigungszyklen ist das Infektionsrisiko bei Kontakt mit diesen Produkten deutlich geringer. Vorteile: Feuchtigkeits- und reinigungsmittelbeständig (bei Desinfektion), keine toxischen Nebenwirkungen. Verwendung: Anbau an Maschinen, Geräten und Anlagen sowie in Einrichtungen, die in Bereichen mit erhöhten Hygieneanforderungen eingesetzt werden (z.B. in Krankenhäusern, Arztpraxen, Reha-Bereich, in der Lebensmittelproduktion), Verwendung in öffentlichen bzw. von Personen stark frequentierten Einrichtungen (z.B. Pflegeheime, Kindertagesstätten). D3: 19 D2: 12 D1: 21 D: M5 H1: 10 L: 10 Farbe: schiefergrau Ausführung: Bolzen Edelstahl H: 21 Farbe: schiefergrau Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

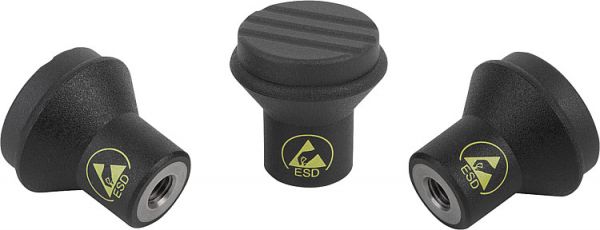

Pilzknopf antistatisch, Innengewinde - K0251
Ab
2,17 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Thermoplast, graphitschwarz. Buchse aus Stahl 5.8. Ausführung: Buchse blau chromatiert. Bestellbeispiel: K0251.110524 Anwendung: Empfindliche elektrische- bzw. elektronische Bauteile, Komponenten u. Geräte (ESD-empfindliche Bauelemente) können aufgrund einer elektrostatischen Entladung in naher Umgebung (electrostatic discharge = ESD) beschädigt oder sogar zerstört werden. Eine elektrostatische Entladung kann von Personen oder durch die Handhabung von ESD-empfindlichen Bauelementen verursacht werden (z.B. bei Fertigung, Montage, Transport, Lagerung usw.). Um eine elektrostatische Entladung zu verhindern, sind in der Elektronikumgebung elektrisch ableitfähige Produkte gefordert, welche der DIN EN 61340-5-1 entsprechen. Diese Produkte sind für ESD-Anwendungen bzw. ESD-Schutzzonen (EPA) gemäß DIN EN 61340-5-1 einsetzbar. Zur eindeutigen Identifikation ist das gelbe ESD-Logo seitlich am Produkt aufgedruckt. Sicherheit: Diese ESD-Produkte sind auch für Geräte, Komponenten und Schutzsysteme in explosionsgefährdeten Bereichen verwendbar. Bei Verwendung dieser ESD-Produkte wird die Erzeugung einer elektrostatischen Funkenentladung verhindert und somit die mögliche Entzündung von Gasen und Stäuben, die in geschlossenen Räumen zu einer Explosion führen können. Zum Schutz von Personen, die in explosionsgefährdeten Bereichen tätig sind, müssen Gerätehersteller u. Betreiber hierzu die ATEx-Richtlinien anwenden und erfüllen. Diese ESD-Produkte sind bezüglich elektrischer Ableitfähigkeit vom TÜV Süd geprüft. Zielgruppen: Gerätehersteller, welche die ATEx-Produktrichtlinie 2014/34/EU erfüllen müssen. Betreiber, welche die ATEx-Betriebsrichtlinie 1999/92/EG erfüllen müssen. T: 10 H1: 10 H: 21 D3: 19 Farbe: graphitschwarz D2: 12 D1: 21 D: M5 Farbe: graphitschwarz Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

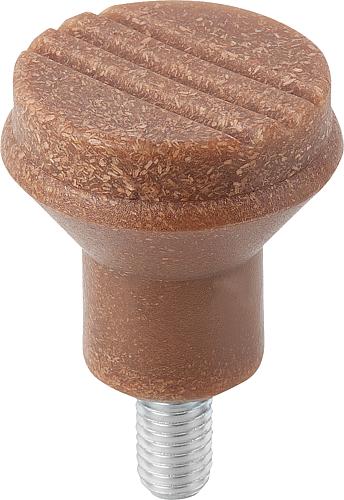

Pilzknopf Biopolymer, Außengewinde - K0251
Ab
1,96 €*
Abonnement
6 Varianten verfügbar
Werkstoff:
Biopolymer holzfaserverstärkt, Buche natur.
Biopolymer glasfaserverstärkt, schwarzgrau.
Gewindebolzen Edelstahl 1.4305.
Ausführung:
Buche natur mit Holzfaseroptik oder schwarzgrau eingefärbt.
Gewindebolzen Edelstahl blank.
Bestellbeispiel:
K0251.10006143X15
Hinweis:
Gute mechanische Festigkeit (geprüft mit mindestens zweifacher Sicherheit).
Gute Chemikalienbeständigkeit.
Für Außenanwendung geeignet (witterungsbeständig).
Vorteile:
Dieser Biokunststoff ist vollständig aus nachwachsenden Rohstoffen hergestellt (erdölfrei).
Gute CO₂-Bilanz im Vergleich zu erdölbasierenden Kunststoffen.
Schonung der endlichen fossilen Ressourcen.
Die Holzfasern stammen zu 100% aus heimischen, nachhaltig bewirtschafteten Wäldern in Deutschland.
Biokunststoff ist recyclingfähig (vergleichbar mit Thermoplasten). Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Pilzknopf Biopolymer, Innengewinde - K0251
Ab
1,73 €*
Abonnement
6 Varianten verfügbar
Werkstoff:
Biopolymer holzfaserverstärkt, Buche natur.
Biopolymer glasfaserverstärkt, schwarzgrau.
Buchse Edelstahl 1.4305.
Ausführung:
Buche natur mit Holzfaseroptik oder schwarzgrau eingefärbt.
Buchse Edelstahl blank.
Bestellbeispiel:
K0251.10006143
Hinweis:
Gute mechanische Festigkeit (geprüft mit mindestens zweifacher Sicherheit).
Gute Chemikalienbeständigkeit.
Für Außenanwendung geeignet (witterungsbeständig).
Vorteile:
Dieser Biokunststoff ist vollständig aus nachwachsenden Rohstoffen hergestellt (erdölfrei).
Gute CO₂-Bilanz im Vergleich zu erdölbasierenden Kunststoffen.
Schonung der endlichen fossilen Ressourcen.
Die Holzfasern stammen zu 100% aus heimischen, nachhaltig bewirtschafteten Wäldern in Deutschland.
Biokunststoff ist recyclingfähig (vergleichbar mit Thermoplasten). Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

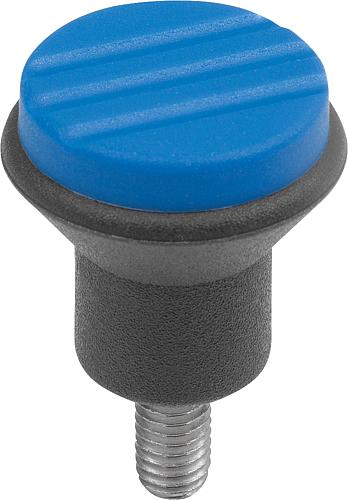

Pilzknopf, Außengewinde - K0251
Ab
1,67 €*
Abonnement
56 Varianten verfügbar
Thermoplast, schwarzgrau, Buchse Stahl 5.8, blau passiviert Maße:• D2: 14• D3: 23• H1: 12 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

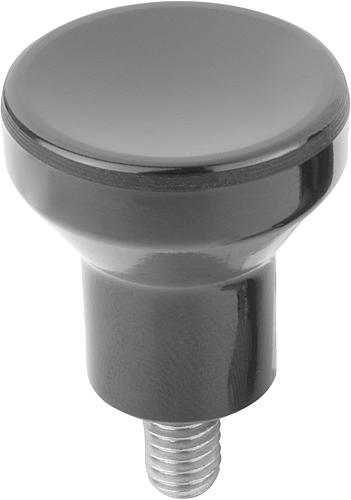

Pilzknopf, Außengewinde - K1287
Ab
1,42 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Duroplast PF 31. Edelstahl Ausführung: Duroplast schwarz, hochglanzpoliert. Edelstahl blank. D: M6 D1: 25 D2: 14 H: 25 H1: 12 L: 10 RoHS: ja Größe: 2 Ausprägung: poliert Farbe Grundkörper: schwarz K1287.1206X10 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

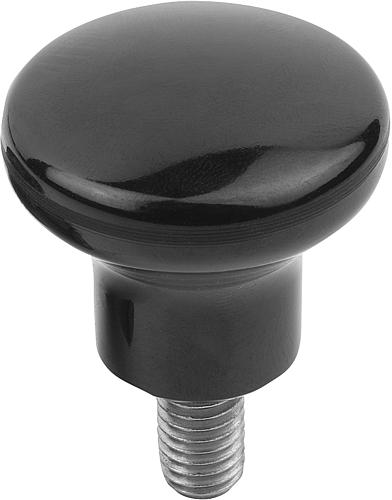

Pilzknopf, Außengewinde - K1289
Ab
1,13 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Duroplast PF 31. Edelstahl Ausführung: Duroplast schwarz, hochglanzpoliert. Edelstahl blank. D: M8 D1: 33 D2: 18 H: 29 L: 15 RoHS: ja Ausführung: poliert Farbe Grundkörper: schwarz K1289.13308X15 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

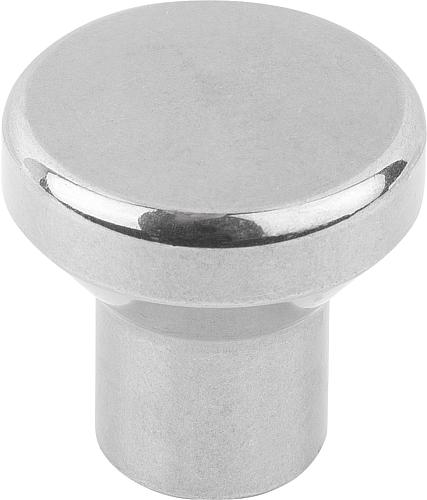

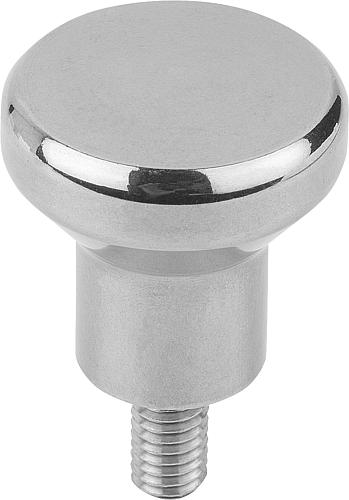

Pilzknopf, Außengewinde, hohem Bund für Hygienic USIT® Dicht- und Unterlegscheibe Freudenberg Process Seals - K1309
Ab
8,32 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Stahlteile Edelstahl 1.4404. Ausführung: hochglanzpoliert. Bestellbeispiel: K1309.2004X8 Hinweis: Durch den hohen Bund ist der Pilzknopf ideal für manuelle Zug- und Druckbewegungen konzipiert. Die Oberfläche ist komplett auf Hochglanz poliert und weist eine Rauhtiefe Ra 0,8 µm auf. Die Kontur ist mit großzügigen Radien, Übergängen und Rundungen hergestellt. Egal in welcher Einbaulage der Pilzknopf eingebaut wird, können Schmutz und Reste vom Produkt bzw. Reiniger kaum anhaften. Eine leichte Reinigung ist daher sichergestellt. Zum Abdichten der Schraubstelle kommen die Dicht – und Unterlegscheiben Hygienic USIT® von Freudenberg Process zum Einsatz. Der Schaft des Pilzknopfes ist speziell auf diese Dichtung abgestimmt. Es entsteht eine nahezu totraumfreie Abdichtung der Schraubstelle, welche die hygienischen Anforderungen erfüllt. Auf Anfrage: Zollgewinde, Gewindelänge, Formvarianten. Zubehör: Hygienic USIT® Dicht- und Unterlegscheibe K1326 für die Anschraubflächen. D: M10 D1: 40 D2: 22,3 H: 40 H1: 19 L: 20 L1: 19 R: 4 R1: 0,8 RoHS: ja Ausführung: Hygienic Usit® Ausprägung: hoher Bund Gewindeart: Außengewinde Farbe Grundkörper: poliert Stahlschlüssel Grundkörp.: 1.4404 K1309.4010X20 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

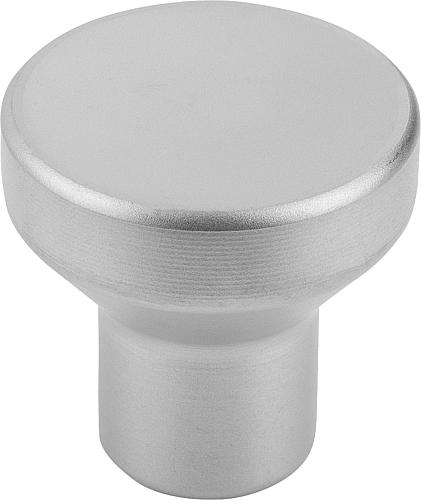

Pilzknopf, Innengewinde - K0250
Ab
4,74 €*
Abonnement
42 Varianten verfügbar
Werkstoff: Aluminium. Ausführung: Aluminium, naturfarben eloxiert. D1: 33 T: 16 H1: 16 D: M8 H: 33 Material: Aluminium D2: 18 Ausführung: naturfarben eloxiert Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

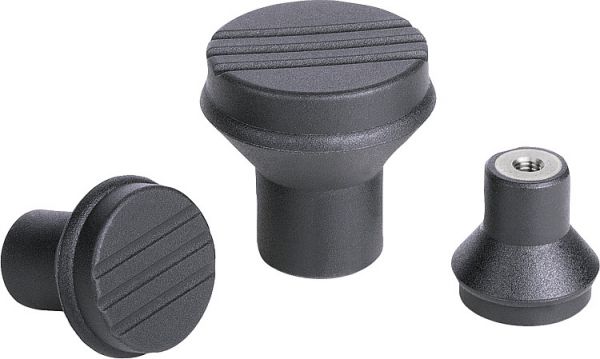

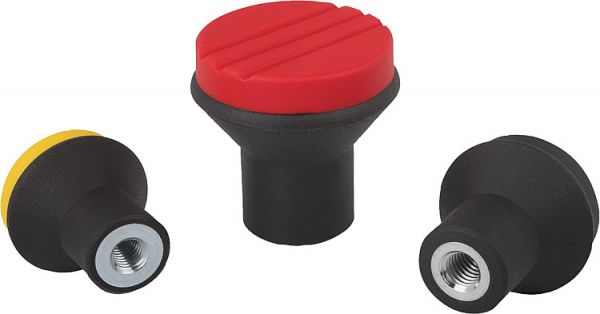

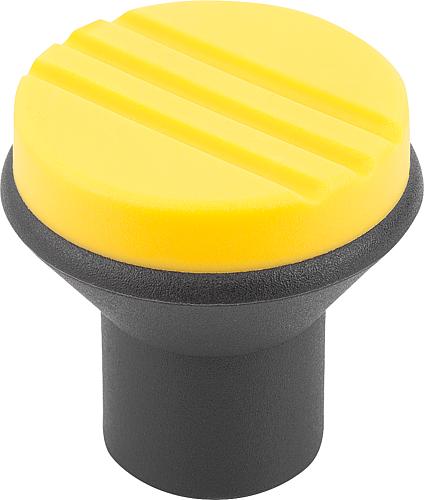

Pilzknopf, Innengewinde - K0251
Ab
1,47 €*
Abonnement
56 Varianten verfügbar
Pilzknöpfe von Novo·Grip stellen die besondere Art des Greifens dar: Absolut sicher, schnell und leicht. Die neue Dimension des Greifens, die Novo·Grip Pilzknöpfe auszeichnet, ist einzigartig. Das Beste ist, wenn Sie selbst zugreifen. Werkstoff: Thermoplast, schwarzgrau. Buchse Edelstahl 1.4305. Ausführung: Edelstahl blank. Ausführung: Innengewinde H1: 10 H: 21 D1: 21 Farbe: verkehrsrot Gewicht ca. kg : 0,008 T: 10 D3: 19 D2: 12 D: M5 Ausführung: Buchse Edelstahl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

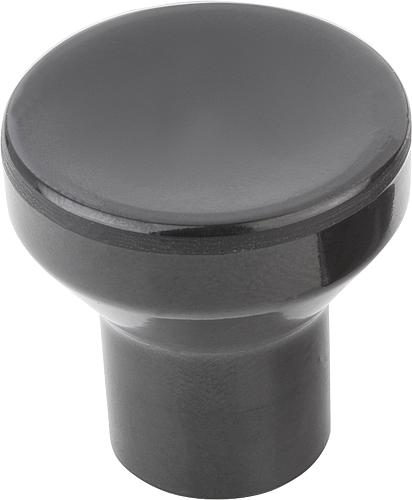

Pilzknopf, Innengewinde - K1286
Ab
1,91 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Duroplast PF 31. Stahl oder Edelstahl. Ausführung: Duroplast schwarz, hochglanzpoliert. Stahl blau passiviert oder Edelstahl blank. D: M5 D1: 21 D2: 12 H: 21 H1: 10 T: 7,5 RoHS: ja Größe: 1 Ausprägung: poliert Farbe Grundkörper: schwarz K1286.1105 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

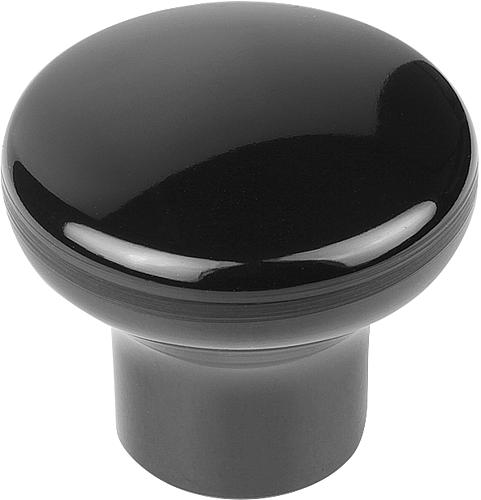

Pilzknopf, Innengewinde - K1288
Ab
1,13 €*
Abonnement
8 Varianten verfügbar
Werkstoff: Duroplast PF 31. Stahl oder Edelstahl. Ausführung: Duroplast schwarz, hochglanzpoliert. Stahl blau passiviert oder Edelstahl blank. D: M6 D1: 21 D2: 12 H: 17 T: 9 RoHS: ja Ausführung: poliert Farbe Komponente: blau passiviert Farbe Grundkörper: schwarz K1288.2106 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Anwendungen – wofür ein Pilzknopf?
- Maschinen-Bedienelemente: An Schaltern, Klappen und Wartungsöffnungen
- Handräder und Justierspindeln: Als Grifffläche am Ende eines Stifts oder einer Spindel
- Gehäusedeckel und Serviceabdeckungen: Zum werkzeuglosen Öffnen
- Schaltknöpfe: Für das Drücken von manuell bedienten Schaltern
- ESD-empfindliche Bereiche: Antistatische Ausführungen für Elektronikfertigung
Materialvarianten
- Thermoplast (verschiedene Farben): Standard – graphitschwarz, schiefergrau, signalrot. Preisgünstig und vielseitig
- Biopolymer (holzfaser- oder glasfaserverstärkt): Nachhaltige Alternative mit ähnlicher Festigkeit – auch in Buche natur für sichtbare Anwendungen
- Duroplast (poliert, schwarz): Klassische Maschinenbau-Optik mit glänzender Oberfläche
- Edelstahl: Für Lebensmittelindustrie, Chemie und feuchte Bereiche – hygienisch, korrosionsfrei
- Mit Gewindebolzen aus Stahl oder Edelstahl: Stabile Verbindung, höhere Drehmomentwerte möglich
Gewindegrößen
Pilzknöpfe gibt es mit:- Außengewinde (mit Gewindebolzen): M3, M4, M5 – zum Einschrauben in vorhandene Bohrungen
- Innengewinde (mit Buchse): Zum Aufschrauben auf vorhandene Gewindebolzen
Spezialausführungen
- Witterungsbeständig: Für Außenanwendungen mit UV-Belastung und Temperaturwechsel
- ESD-antistatisch: Ableitfähig für Elektronikarbeitsplätze – schützt empfindliche Bauteile vor elektrostatischer Aufladung
- Antibakterielle Ausführung: Für medizinnahe und hygienische Umgebungen
- Mit Kennfarbe: Signalrot für NOT-Stellung, grün für Freigabe – für Bedienanlagen mit Farbcodierung
Auswahlkriterien
- Kopf-Durchmesser: Muss zur Handfläche und Bedienhäufigkeit passen – größer bei häufiger Bedienung
- Gewindegröße: Entspricht dem Gegenpart (Bolzen oder Bohrung)
- Farbe: Je nach Kennzeichnungsplan der Maschine (Signal, Funktion, Ästhetik)
- Umgebung: Innenraum – Thermoplast; Feuchte/Lebensmittel – Edelstahl; Elektronik – ESD-Variante; Außen – witterungsbeständig
- Optik: Duroplast poliert für hochwertige Optik, Biopolymer Buche für nachhaltiges Erscheinungsbild
Ergänzende Bedienelemente
- Griffkugeln als kugelförmige Alternative zum Pilzknopf
- Kugelknöpfe für kleinere Bauformen
- Flache Knöpfe für beengten Bauraum
- Sterngriffe für höhere Drehmomente
- Stellknöpfe für präzise Positionieranwendungen
FAQ – häufige Fragen zu Pilzknöpfen
- Pilzknopf oder Kugelknopf? Pilzknopf hat einen abgeflachten Kopf – die Hand legt sich flächig auf. Kugelknopf ist rund – besserer Griff bei Drehbewegungen, aber weniger Fläche für Druckbetätigung. Für reine Drucktasten Pilz, für Drehen Kugel.
- Welche Farbe wann? Rot für NOT-Tasten oder Warnstellen (nach DIN EN ISO 13850 für NOT-HALT nur Pilztaster mit gelbem Hintergrund zulässig). Grün für Freigabe, Schwarz/Grau für Standard-Bedienung. Gelb für Hinweis.
- Biopolymer oder Duroplast? Biopolymer ist die nachhaltige Alternative mit ähnlicher Festigkeit und natürlicher Optik (Buche). Duroplast ist der klassische Industriestandard – preisgünstig, formstabil, langlebig. Für sichtbare Sichtanwendungen Biopolymer, für technische Anwendungen Duroplast.
- Wann Edelstahl? In der Lebensmittelproduktion (CIP/SIP-Reinigung), in feuchten Bereichen, bei chemischer Beanspruchung und in der Medizintechnik. Edelstahl hat einen höheren Preis, dafür unbegrenzte Lebensdauer bei korrekter Pflege.
- ESD-Variante – wann wichtig? In der Elektronikfertigung und überall, wo empfindliche Bauteile durch elektrostatische Aufladung beschädigt werden können. Der ESD-Pilzknopf leitet die Aufladung über den Gewindebolzen ab. Zusätzlich braucht der Arbeitsplatz eine ESD-Matte und das Personal ein Armband.
